视频监控联网系统GB28181协议中设备控制流程详解

9.3 设备控制

9.3.1 基本要求

控制满足以下基本要求：
a) 源设备向目标设备发送控制命令，控制命令的类型包括摄像机云台控制、远程启动、录像控制、 报警布防/撤防、报警复位、强制关键帧、拉框放大、拉框缩小、看守位控制、PTZ 精准控制、存
储卡格式化、目标跟踪、软件升级、设备配置等；
b) 设备配置的内容包括基本参数、视频参数范围、SVAC 编码、SVAC 解码、视频参数属性、录像
计划、报警录像、视频画面遮挡、画面翻转、报警上报开关、前端 OSD、图像抓拍配置等；
c) 控制应采用 IETF RFC 3428 中的 MESSAGE 方法实现；
d) 源设备向目标设备发送摄像机云台控制、远程启动、强制关键帧、拉框放大、拉框缩小、PTZ 精
准控制、存储卡格式化、目标跟踪命令后，目标设备不发送应答命令，命令流程见9.3.2.1 ;
e) 源设备向目标设备发送录像控制、报警布防/撤防、报警复位、看守位控制、软件升级、设备配置
命令后，目标设备应发送应答命令表示执行的结果，命令流程见9.3.2.2 ;
f) 源设备包括 SIP 客户端、网关或者联网系统，目标设备包括 SIP 设备、网关或者联网系统。

9.3.2 命令流程

9.3.2.1 无应答命令流程

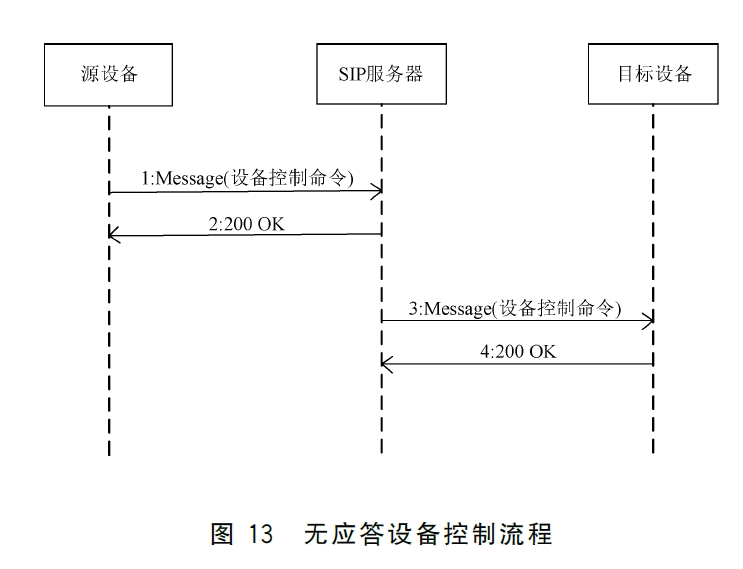

无应答设备控制流程应与图13相符合。

命令流程描述如下：
a) 1:源设备向SIP 服务器发送设备控制命令，设备控制命令采用 MESSAGE 方法携带；
b) 2:SIP 服务器收到命令后返回200 OK;
c) 3:SIP 服务器向目标设备发送设备控制命令，设备控制命令采用 MESSAGE 方法携带；
d) 4:目标设备收到命令后返回200 OK。

9.3.2.2 有应答命令流程

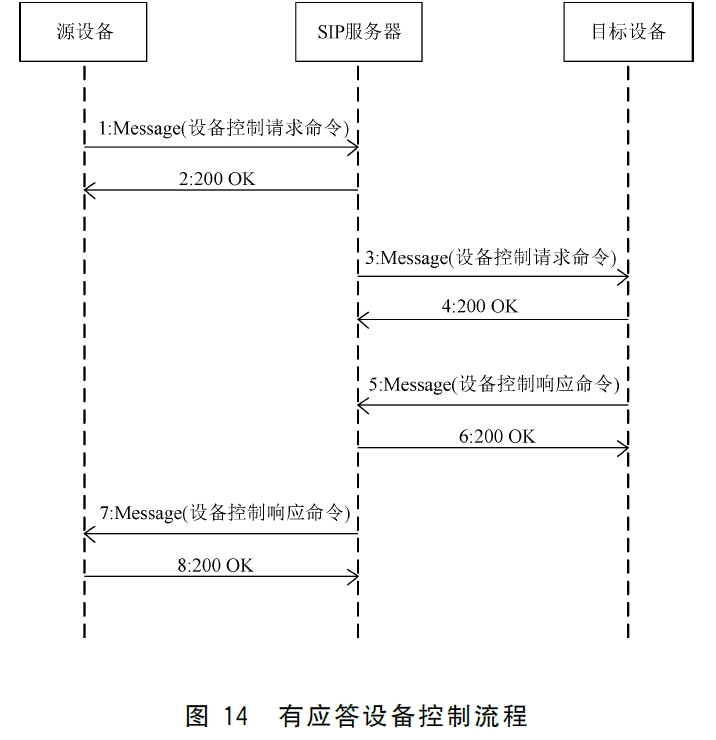

有应答设备控制流程应与图14相符合。

命令流程描述如下：
a) 1:源设备向 SIP 服务器发送设备控制命令，设备控制命令采用MESSAGE 方法携带；
b) 2:SIP 服务器收到命令后返回200 OK;
c) 3:SIP 服务器向目标设备发送设备控制命令，设备控制命令采用MESSAGE 方法携带；
d) 4:目标设备收到命令后返回200 OK;
e) 5:目标设备向 SIP 服务器发送设备控制响应命令，设备控制响应命令采用 MESSAGE 方法
携带；
f) 6:SIP 服务器收到命令后返回200 OK;
g) 7:SIP 服务器向源设备转发设备控制响应命令，设备控制响应命令采用 MESSAGE 方法
携带；
h) 8:源设备收到命令后返回200 OK。

9.3.3 协议接口

9.3.3.1 请求命令

请求命令满足以下要求：
a) MESSAGE 消息头 Content-type 头域为 Content-type:Application/MANSCDP+xml;
b) 设备控制命令采用MANSCDP 协议格式定义：设备控制命令消息体采用 XML 封装，消息体
元数据序列格式应符合 A.2.3.1 和 A.2.3.2 的规定；
c) 设备控制命令应包括命令类型(CmdType) 、 命令序列号(SN) 、设备编码(DeviceID) 、子命令
等，采用 MESSAGE 方法的消息体携带；
d) 设备在收到 MESSAGE 消息后，应立即返回应答，应答命令中应无消息体。

9.3.3.2 应答命令

应答命令满足以下要求：
a) MESSAGE 消息头 Content-type 头域为 Content-type:Application/MANSCDP+xml;
b) 设备控制应答命令采用 MANSCDP 协议格式定义：设备控制命令应答消息体采用 XML 封 装，XML 消息体格式定义应符合 A.2.6.1 规定的前导声明，消息体元数据序列格式应符合
A.2.6.2 的规定；
c) 设备控制应答命令应包括命令类型(CmdType) 、命令序列号(SN) 、设备编码(DeviceID) 、执行 结果(Result);
d) 设备在收到 MESSAGE 消息后，应立即返回应答，应答均无消息体。

智联视频超融合平台介绍

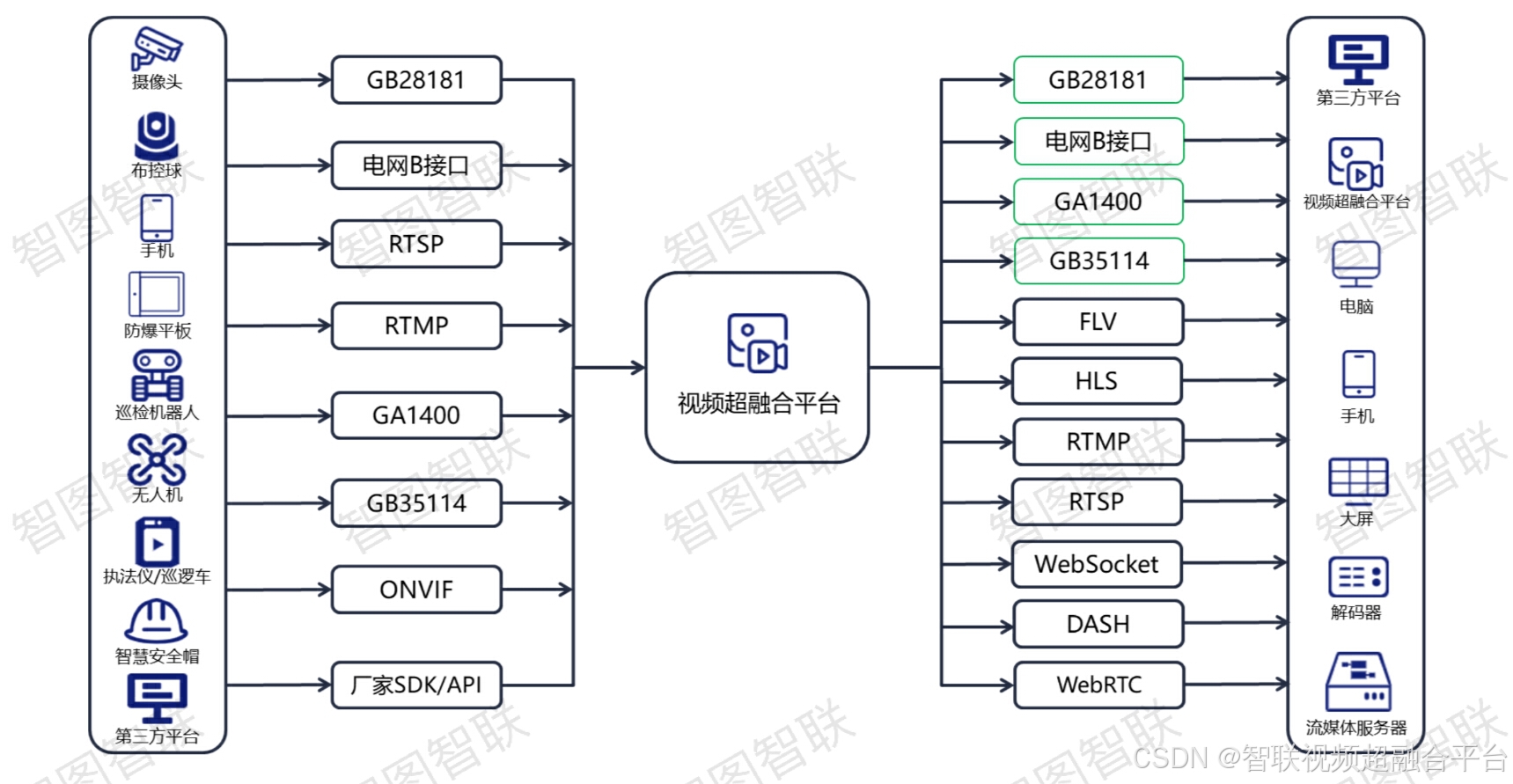

• 智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。
