[架构之美]从PDMan一键生成数据库设计文档：Word导出全流程详解（二十）
[架构之美]从PDMan一键生成数据库设计文档：Word导出全流程详解（二十）
一、痛点
你是否经历过这些场景？
- 数据库字段频繁变更，维护文档耗时费力
- 用Excel维护表结构，版本混乱难以追溯
- 手动编写Word文档，格式调整浪费数小时
PDMan（Physical Data Modeler）作为国产开源数据库建模工具，其自动化文档生成功能可完美解决这些问题。本文将手把手演示从PDMan模型导出标准化Word文档的全流程。
二、环境准备
1. 工具清单
| 工具 | 版本要求 | 作用 |
|---|---|---|
| PDMan | v2+ | 数据库建模与文档生成 |
| Microsoft Word | 2016+ | 文档查看与编辑 |
| MySQL/Oracle | 任意版本 | 示例数据库 |
三、Word文档导出实战
1. 基础导出步骤
-

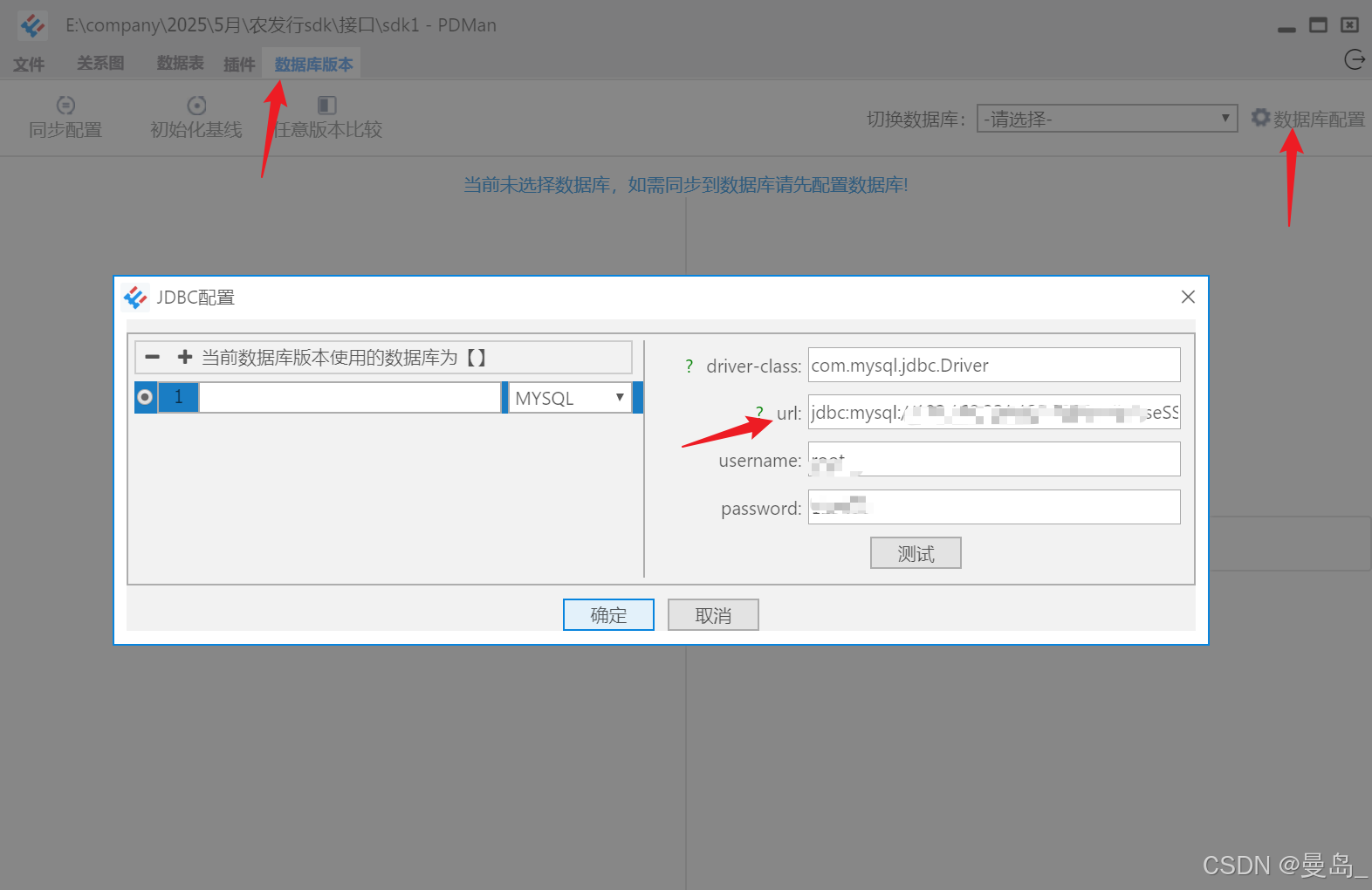

数据库配置：
-

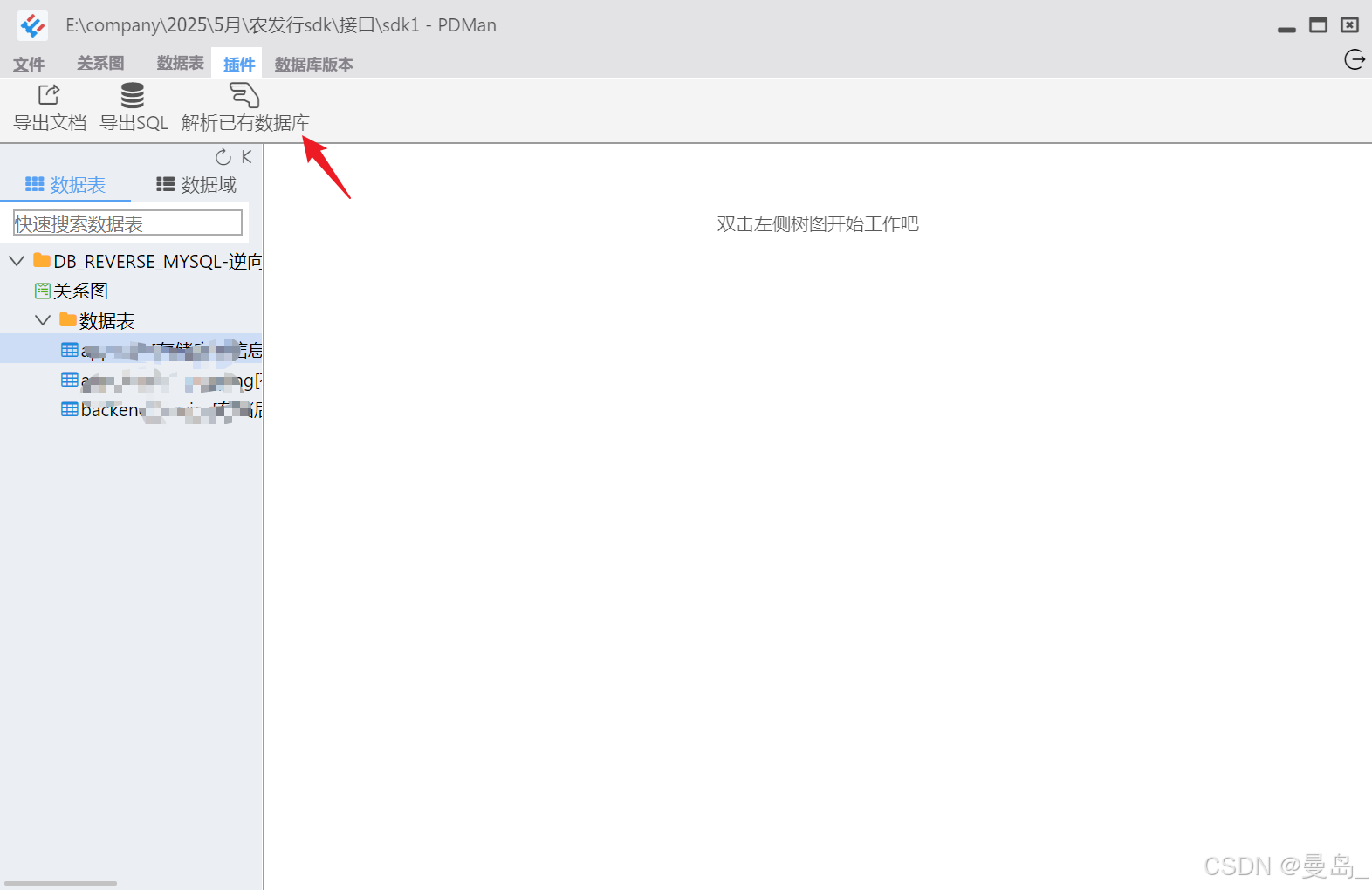

解析数据库：
- 选择插件
- 解析已有数据库
-

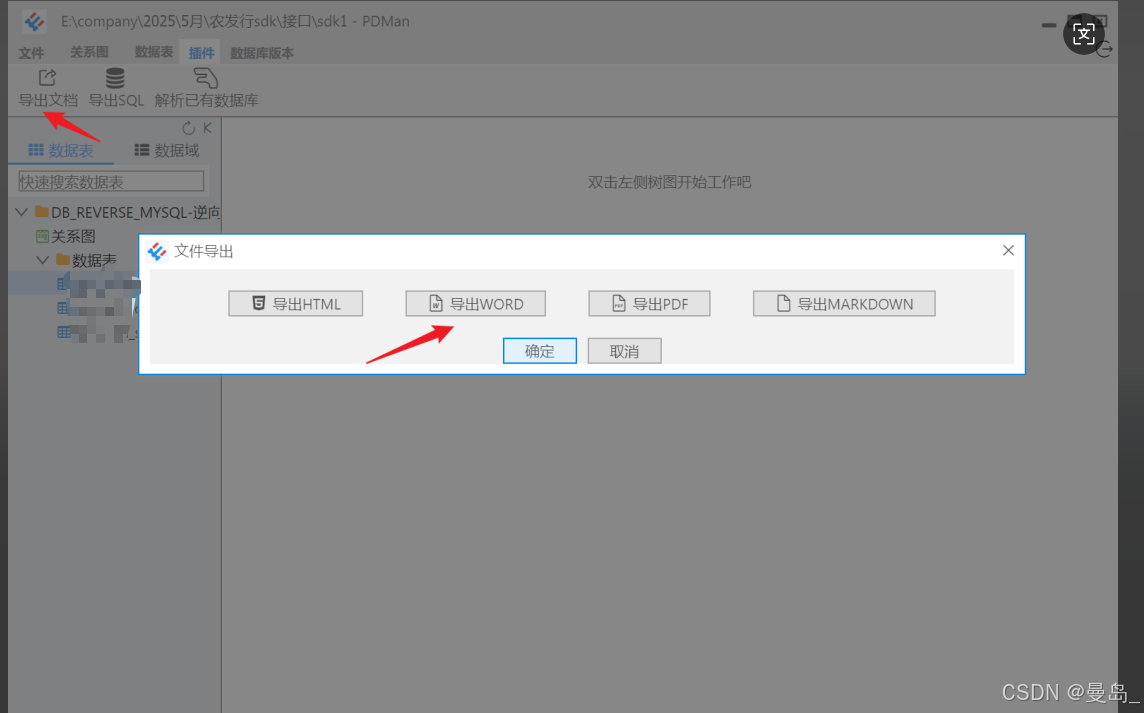

执行导出
导出文档
导出word
2. 生成文档效果解析
生成的Word文档将包含以下核心部分：
-
表结构清单：自动生成目录索引
-
字段明细表：
字段名 类型 是否为空 默认值 注释 id int(11) NO AUTO_INCREMENT 主键ID username varchar(50) NO - 登录账号 -
关系图插入（需提前绘制ER图）
-
变更记录：自动记录版本修改信息
四、高阶使用技巧
1. 自定义模板优化输出
通过修改PDMan模板文件，实现企业级文档标准化：
- 找到模板文件：
PDMan安装目录/resources/template/word_template.docx - 修改内容：
- 添加公司Logo
- 调整表格配色方案
- 插入自定义章节（如安全规范说明）
2. 自动化脚本集成
结合命令行实现CI/CD集成：
# 示例：Linux环境定时导出文档
pdman -n project.pdma -e word -o /opt/docs/
3. 文档差异对比
利用Git进行版本管理：
# 将Word文档转为纯文本对比
git diff --word-diff 2023_db.docx 2024_db.docx
五、常见问题排查
1. 中文乱码问题
现象：导出的文档显示乱码
解决方案：
- 检查PDMan全局编码设置：
Options -> Encoding -> UTF-8 - 修改Word文档字体：统一使用
宋体或微软雅黑
2. 图片导出失败
现象：ER图在Word中不显示
解决步骤：
- 确认已执行
View -> Refresh Preview - 检查绘图是否包含非法字符
3. 复杂关系处理
多对多关系表示：
- 创建关联表后添加
Relation连线 - 设置端点类型为
Many
六、最佳实践建议
- 注释规范：强制要求字段注释率达到100%
- 版本对应：文档版本号与数据库版本绑定
- 归档策略：每次发布生成
V1.0.0_2024DB_Design.docx - 团队协作：将.pdma文件纳入Git版本控制
资源下载：
- PDMan官方文档
希望本教程对您有帮助，请点赞❤️收藏⭐关注支持！欢迎在评论区留言交流技术细节！
