OCC笔记：Brep格式

1. BREP格式简介

BREP格式是Open CASCADE内核（OCCT）的原生数据模型，直接描述几何体的边界表示（面、边、顶点拓扑关系及几何参数）。于OCCT内核的算法计算（如布尔运算、曲面细分），存储格式为.brep或.rle（压缩版）。与OCCT高度绑定，数据结构优化了内存管理和计算效率。

STEP文件中的三维实体（如MANIFOLD_SOLID_BREP）采用Brep结构描述几何边界，其拓扑元素（面、边、顶点）和几何数据（NURBS曲面、曲线）与OCCT的Brep格式一一对应。例如，STEP中的ADVANCED_FACE对应OCCT的TopoDS_Face，EDGE_CURVE对应TopoDS_Edge。

注：

• BREP格式是Open CASCADE Technology（OCCT）的组成部分；
• 部分数据字段包含OCCT特有的附加取值；
• 部分字段为OCCT专用，其定义与功能具有平台相关性。*

2. 与其他3d模型表示法的比较

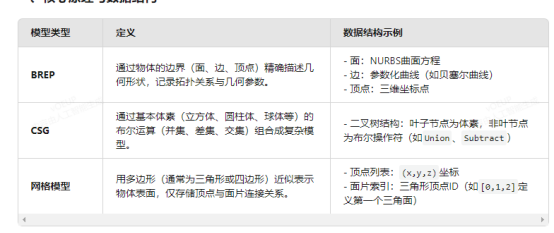

BREP（Boundary Representation，边界表示法）、CSG（构造实体几何）、网格模型（Polygon Mesh）
