【EDA软件】【联合Modelsim仿真使用方法】
背景
业界EDA工具仿真功能是必备的，例如Vivado自带仿真工具，且无需联合外部仿真工具，例如MoodelSim。 FUXI工具仿真功能需要联合Modelsim，才能实现仿真功能。
方法一：FUXI联合ModelSim
1 添加testbench文件
新建top_tb.v文件，可以新建一个sim文件夹，把tb文件保存在里面。

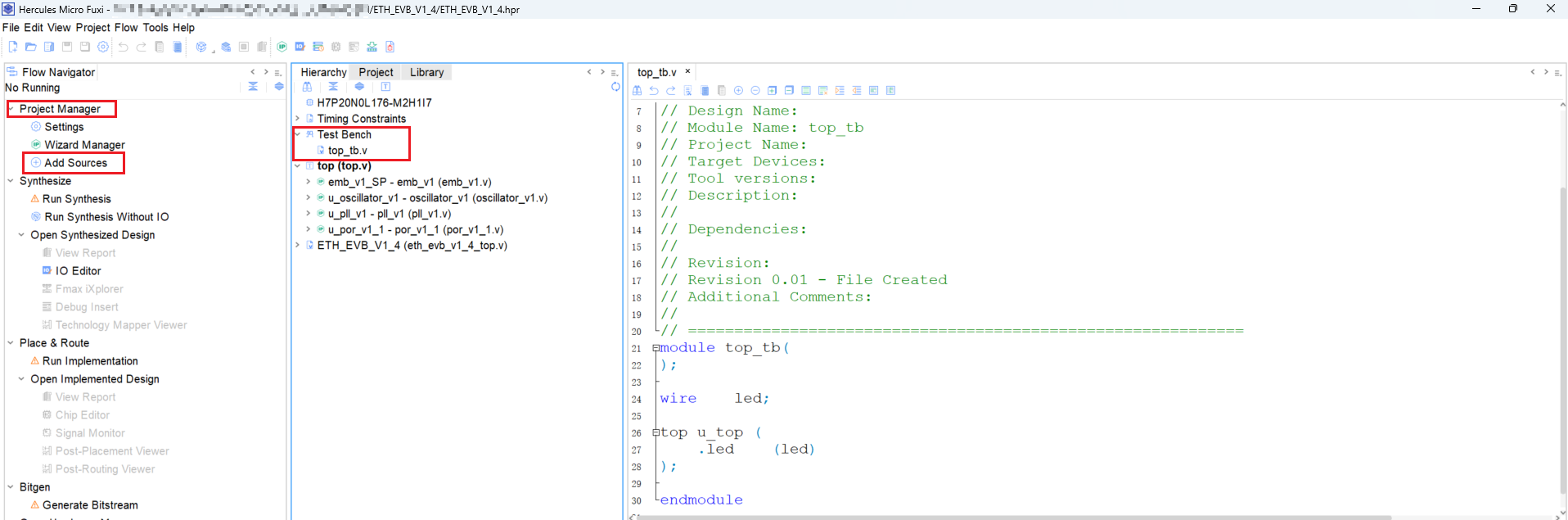

Porject Manager->Add Sources->Add or create simulation sources->Create File，创建top_tb.v，创建后界面如图1：
图1
2 编写仿真代码并保存
top.v只输出了led这个信号，所以仿真代码比较简单，如图1，top.v代码如下所示：
// ============================================================
//
// Company:
// Engineer:
//
// Create Date: 05/14/2025 10:43:05
// Design Name:
// Module Name: top
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
// ============================================================
module top #(parameter ADDR_WIDTH = 10 ,parameter DATA_WIDTH = 16
)(output reg led
);localparam DEPTH = (1 << ADDR_WIDTH);
localparam CNT_THD = 11'd10;wire inner_osc_clk ; // 80MHZ
wire mcu_clk ;
wire fpga_clk ;
wire pll_locked ;
wire sys_rst_n ;
wire por_locked ;wire clk ;
wire rst_n ;wire we ;
wire [ADDR_WIDTH-1:0] addr ;
wire [DATA_WIDTH-1:0] d_data ;
wire [DATA_WIDTH-1:0] q_data ;reg [DATA_WIDTH-1:0] memory [DEPTH-1:0] ;
reg [DATA_WIDTH-1:0] wr_data ;
reg [DATA_WIDTH-1:0] rd_data ;
reg [ADDR_WIDTH-1:0] wr_addr ;
reg [ADDR_WIDTH-1:0] rd_addr ;
wire wr_en ;
wire rd_en ;reg [10:0] wr_cnt ;
reg [10:0] rd_cnt ;reg we_1ff ;
reg rd_en_1ff ;oscillator_v1 u_oscillator_v1(.clkout ( inner_osc_clk )
);pll_v1 u_pll_v1(.clkin0 ( inner_osc_clk ), // i.locked ( pll_locked ), // o.clkout0 ( fpga_clk ), // o.clkout1 ( ) // o
);por_v1_1 u_por_v1_1(.O ( por_locked )
);assign sys_rst_n = pll_locked & por_locked;assign clk = fpga_clk;
assign rst_n = sys_rst_n;/*First Write*/
always @ (posedge clk or negedge rst_n) beginif (!rst_n) beginwr_cnt <= 11'd0;endelse if (wr_cnt < CNT_THD) beginwr_cnt <= wr_cnt + 1'b1;endelse;
end/*Write Full, then Read*/
always @ (posedge clk or negedge rst_n) beginif (!rst_n) beginrd_cnt <= 11'd0;endelse if (rd_en & (rd_cnt < CNT_THD)) beginrd_cnt <= rd_cnt + 1'b1;endelse;
endassign we = wr_cnt < CNT_THD ? 1'b1 : 1'b0;assign wr_en = (we & (wr_cnt < CNT_THD)) ? 1'b1 : 1'b0;
assign rd_en = ((~we) & (rd_cnt < CNT_THD)) ? 1'b1 : 1'b0;/*Memory Write Address Option*/
always @ (posedge clk or negedge rst_n) beginif (!rst_n) beginwr_addr <= {ADDR_WIDTH{1'b0}};endelse if (wr_en) beginwr_addr <= wr_addr + 1'b1;endelse;
end/*Memory Read Address Option*/
always @ (posedge clk or negedge rst_n) beginif (!rst_n) beginrd_addr <= {ADDR_WIDTH{1'b0}};endelse if (rd_en) beginrd_addr <= rd_addr + 1'b1;endelse;
end/*Set Write Data Value*/
always @ (posedge clk or negedge rst_n) beginif (!rst_n) beginwr_data <= {DATA_WIDTH{1'b0}};endelse if (wr_en) beginwr_data <= wr_data + 1'b1;endelse;
end/*Memory Write Data Option*/
always @ (posedge clk or negedge rst_n) begin : MEM_WRITEinteger i;if (!rst_n) beginfor (i = 0; i < DEPTH; i = i + 1) beginmemory[i] <= {DATA_WIDTH{1'b0}};endendelse if (wr_en) beginmemory[wr_addr] <= wr_data;endelse;
end/*Memory Read Data Option*/
always @ (posedge clk or negedge rst_n) beginif (!rst_n) beginrd_data <= {DATA_WIDTH{1'b0}};endelse if (rd_en) beginrd_data <= memory[rd_addr];endelse;
endalways @ (posedge clk or negedge rst_n) beginif(!rst_n) beginwe_1ff <= 1'b0;rd_en_1ff <= 1'b0;endelse beginwe_1ff <= we;rd_en_1ff <= rd_en;end
endalways @ (posedge clk or negedge rst_n) beginif(!rst_n) beginled <= 1'b1;endelse if (we) beginled <= 1'b0;endelse if ((~we_1ff) & rd_en_1ff) beginif (&(rd_data ^~ q_data)) beginled <= 1'b1;endelse beginled <= 1'b0;endend
endassign d_data = wr_data;
assign addr = we ? wr_addr : rd_addr;
assign ce = ((wr_cnt < CNT_THD) || (rd_cnt < CNT_THD)) ? 1'b1 : 1'b0;emb_v1 emb_v1_SP (.clk ( clk ),.rstn ( rst_n ),.ce ( ce ), // i.we ( we ), // i.a ( addr ), // i.d ( d_data ), // i.q ( q_data ) // o
);endmodule
以上代码比较简单，通过寄存器搭建Memory，实现单端口RAM，以此验证单端口RAM IP。
3 设置仿真内容
3.1 设置Modelsim路径
Options->Simulation->ModelSim Path，路径为Modelsim的安装路径，一般为XXXX\Modelsim_10.5\win64；
3.2 设置Test Bench的Module name
Options->Simulation->ModelSim Path->Top Module Name of Test Bench，填写Module name；
3.3 设置Design Top的Module name
Options->Simulation->ModelSim Path->Instance Name of Design Top Module，填写Module name；
3.4 设置Test Bench Files
Options->Simulation->ModelSim Path->Test Bench Files，添加编写的仿真文件。
3.5 设置Modelsim *.do File
Options->Simulation->ModelSim Path->Modelsim *.do File，添加*.do文件。
暂时不好使，不推荐使用。

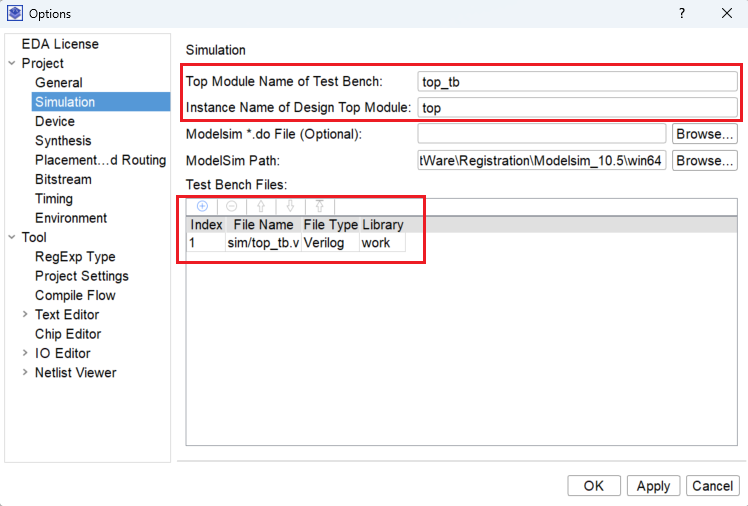

设置结果如图2：
图2
4 开始仿真

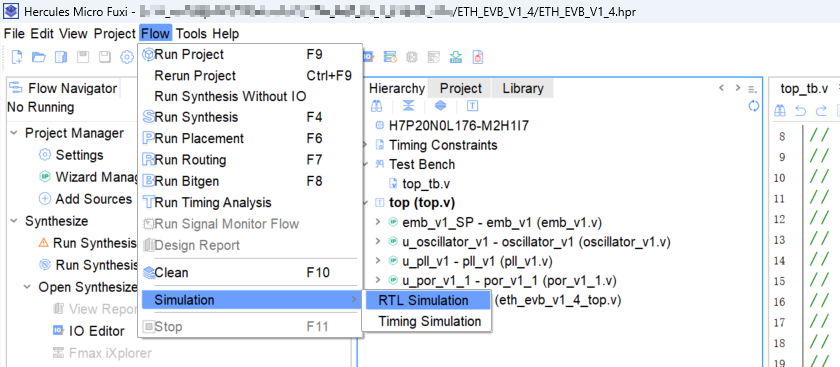

Flow->Simulation->RTL Simulation，最后点击RTL Simulation，如图3，开始仿真。
图3
自动会联合Modelsim工具，并弹出Modelsim的工具界面。
5 缺点
5.1 弹出界面后，需要手动进行run -all或者点击按钮
，且没有固定的仿真时间，需要手动停止；
5.2 弹出界面只有top_tb的信号，需要手动自行添加信号，再运行；
5.3 修改文件需要从新执行4，比较浪费时间。
6 优点
FUXI可以很快的检查出，文件的语法错误。
方法二：脚本构建 推荐

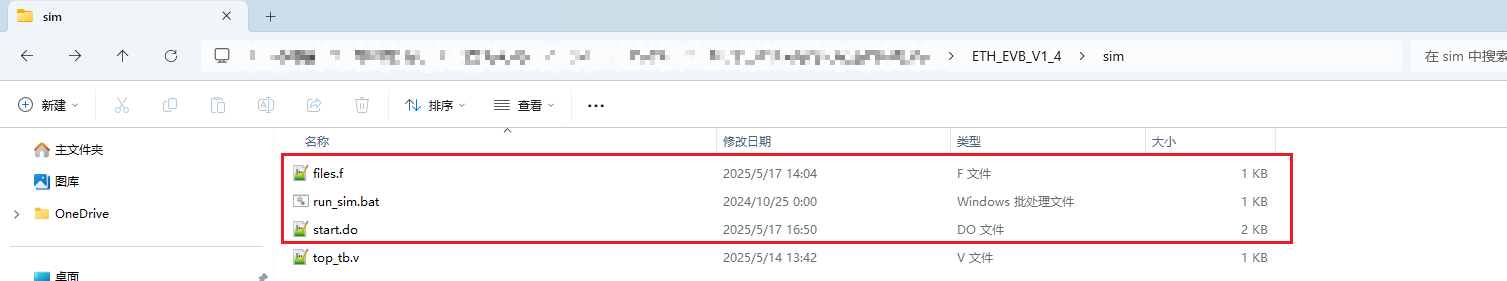

与top_tb.v同级目录下，添加三种文件，如图4：
图4
1 files.f
添加需要编译仿真的testbench、 DUT（RTL）文件
内容如下：
top_tb.v
//rtl 仿真
D:/02_Fuxi/2025-03-28-win64-rel-99/data/lib/p0_sim.v
../src/ip/pll_v1.v
../src/ip/por_v1_1.v
../src/ip/oscillator_v1.v
../src/ip/emb_v1.v
../src/top.v以上涉及1个问题，需要知道仿真模型；这个后续罗列出来。
2 start.do
汇总编译、波形设置的命令
#1 Create and Map the work lib
vlib work
vmap work work#2 Now compile all the files
vlog -64 -sv +acc -incr +define+SIM -timescale 1ns/1ns -work work -f files.f -l rtl.log#3 Start the simulator, log all waveforms, load wave file and run
vsim -voptargs="+acc" -sva +define+SIM -c work.top_tb -l sim.log -wlfdeleteonquit#4 Set the window types
view wave
view structure
view signals#5 Add signals or signals group to view wave
add wave -divider "System"
add wave -radix hexadecimal -group "System" top_tb/u_top/clk
add wave -radix hexadecimal -group "System" top_tb/u_top/rst_nadd wave -divider "Memery Option"
add wave -radix hexadecimal -group "Memery" top_tb/u_top/mem_wr_en
add wave -radix hexadecimal -group "Memery" top_tb/u_top/mem_wr_addr
add wave -radix hexadecimal -group "Memery" top_tb/u_top/mem_wr_data
add wave -radix hexadecimal -group "Memery" top_tb/u_top/mem_rd_en
add wave -radix hexadecimal -group "Memery" top_tb/u_top/mem_rd_addr
add wave -radix hexadecimal -group "Memery" top_tb/u_top/mem_rd_dataadd wave -divider "EMB Option"
add wave -radix hexadecimal -group "EMB" top_tb/u_top/emb_wr_en
add wave -radix hexadecimal -group "EMB" top_tb/u_top/emb_wr_addr
add wave -radix hexadecimal -group "EMB" top_tb/u_top/emb_wr_data
add wave -radix hexadecimal -group "EMB" top_tb/u_top/emb_rd_en
add wave -radix hexadecimal -group "EMB" top_tb/u_top/emb_rd_addr
add wave -radix hexadecimal -group "EMB" top_tb/u_top/emb_rd_dataadd wave -radix hexadecimal top_tb/u_top/led #6 Set run Time
run 40ms以上主要包含了6部分的设置。
3 批处理文件
如：run_sim.bat
echo pause ::删除Modelsim生成的相关文件
RD work /s /q
DEL transcript vsim.wlf /qvsim -do start.do
pause通过批处理文件，调用start.do进行仿真。
4 优点
4.1 文件修改后，只需要在Modelsim CLI界面执行do start.do；
4.2 编辑start.do，添加需要观察的信号，进行波形观察。
5 缺点
修改文件需要编译才能知道文件的语法有错误，这稍微一点好时间可以接受。
因此可以联合FUXI，通过检查语法，当无语法错误后，进行编译仿真。
举例：
下图是结合方法1和方法2的优点，对单端口RAM的仿真结果。
例子连接：待上传。
