UML活动图零基础入门：1 分钟掌握核心逻辑（附实战模板）
本文将用极简语言拆解 UML 活动图的核心概念，结合boardmix博思白板中产品生命周期、安全保障系统、货物管理等真实案例模板，带你边学边练。即使是零基础新手，也能在5分钟内上手绘制专业级活动图，轻松提升跨团队协作效率！

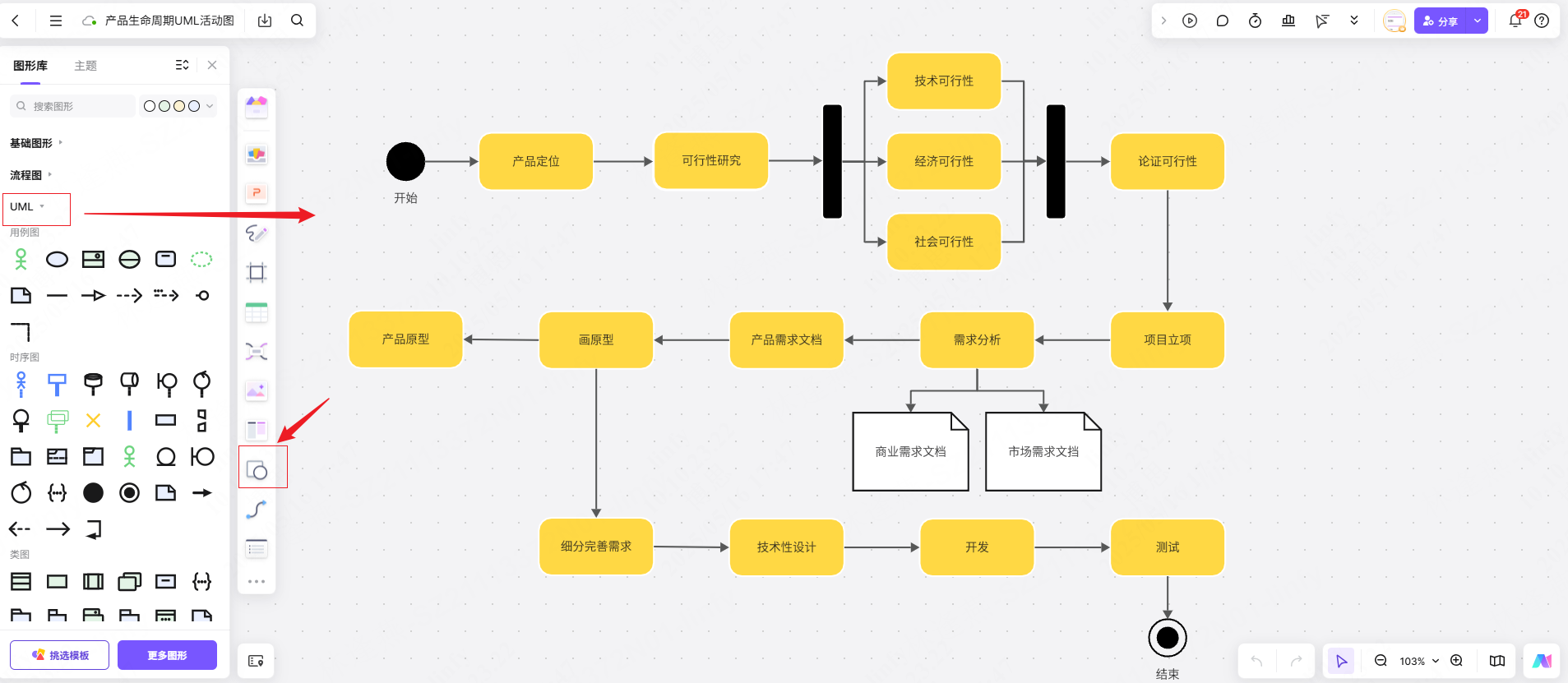

boardmix博思白板，免费画UML活动图
1. UML活动图是什么
UML是一种标准化的建模语言，用于可视化、指定、构造和文档化软件系统的各个方面。在UML中，活动图是用来表示系统中的流程、行为或操作步骤的图形化工具，尤其适用于描述系统中的动态行为和工作流。活动图能够直观地展示任务的顺序、决策点、并行处理等重要元素，帮助开发团队清晰地理解复杂的业务流程。具体来说，活动图有助于：
- 描述工作流：展示多个活动，如任务、操作之间的顺序及其条件。
- 描述并发性：显示多个活动同时进行的并行过程。
- 业务流程建模：帮助企业分析和优化业务流程。
- 软件系统行为建模：为开发者提供直观的设计视图，帮助他们理解系统如何在不同条件下运行。

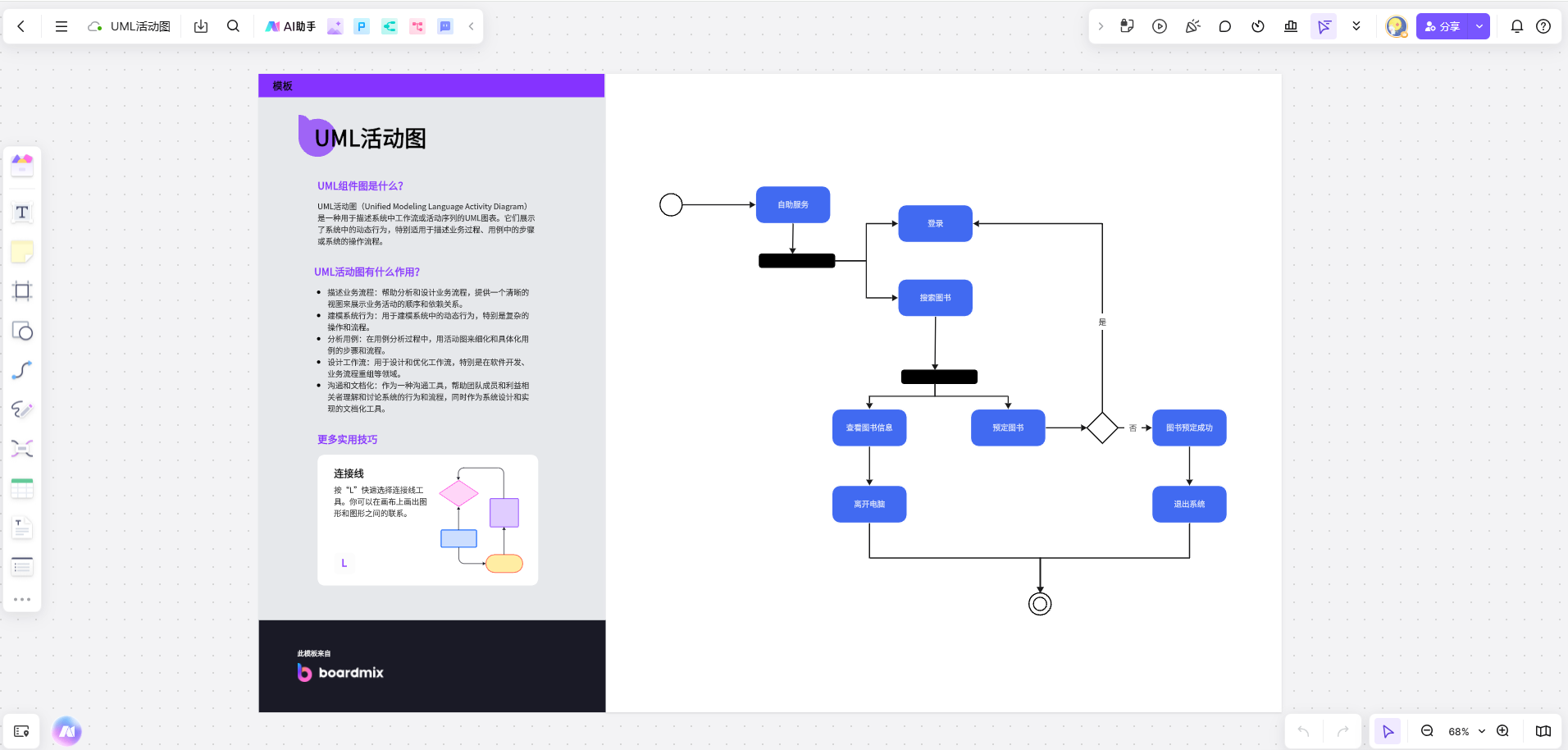

2. UML活动图组成元素
UML活动图通过不同的组成元素来构建和描述系统中活动之间的流程和关系。每个元素都有其特定的作用，帮助表示系统行为的各个方面。掌握这些元素是理解和绘制UML活动图的基础，能够帮助开发团队有效地描述和分析系统流程。下面为你分别介绍UML活动图的基本元素。
boardmix博思白板，免费画UML活动图
- 活动
是UML活动图中最基本的元素，用于表示系统中的一个操作、任务或行为。每个活动节点代表一个系统中的步骤或功能，如“用户登录”、“订单确认”。
- 决策节点
用于表示流程中的判断或条件分支。在某些情况下，流程的执行路径取决于条件的满足与否，决策节点通过“是”或“否”来决定流程的走向。
- 起始节点
表示活动图的起点，通常用一个填充黑色的圆形表示。它指示着流程的开始。
- 结束节点
表示活动图的终点，通常用一个带圈的黑色圆形表示。它指示着流程的结束。
- 活动边
是连接各活动节点的箭头，表示活动之间的顺序和流向。活动边通常带有箭头，用于表示从一个活动到另一个活动的执行路径。
- 并行节点
表示流程中的分支，能够将一个活动流分为多个并行执行的活动。
- 泳道
用于将活动图中的不同角色或系统组件的任务分配到不同的区域中，帮助区分责任和角色。每个泳道代表一个参与者、部门或系统模块。

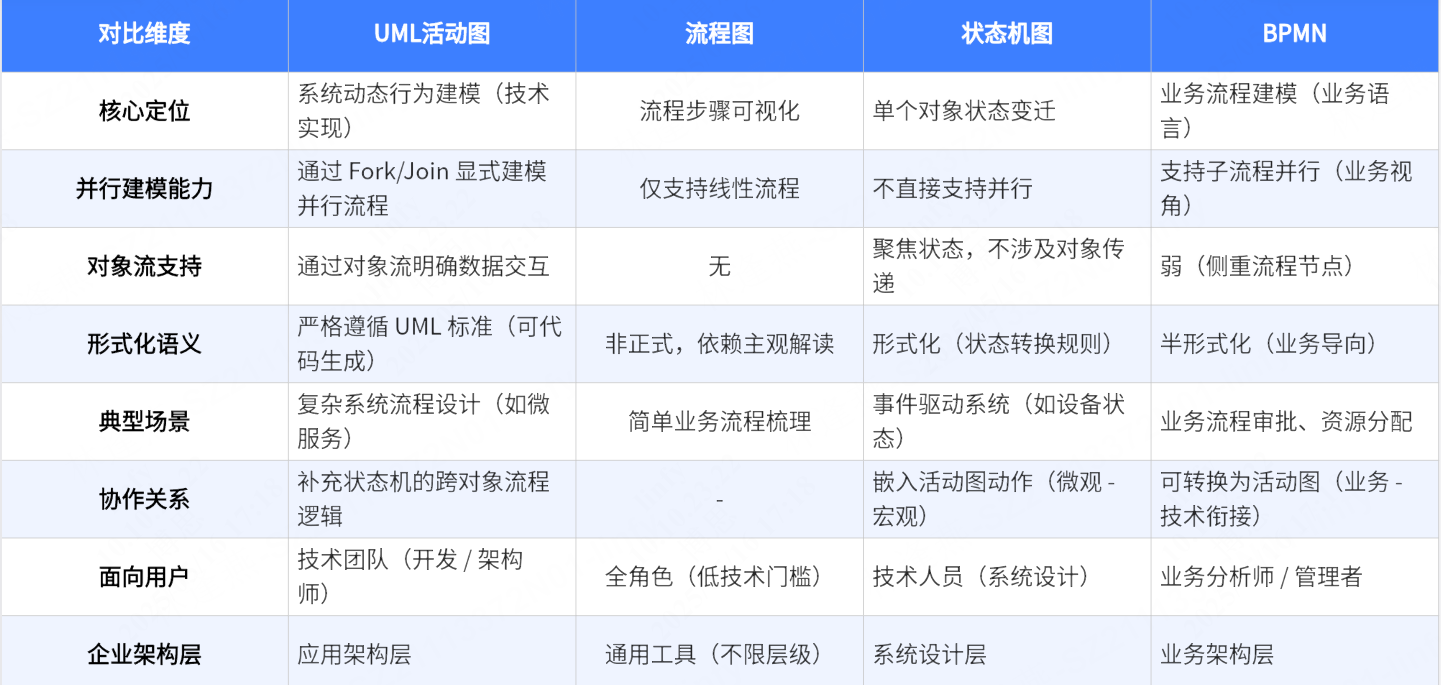

3. UML活动图与其他建模工具的对比分析
你是否遇到处理复杂并行流程、明确数据对象传递逻辑时，困惑于如何衔接业务流程建模与技术？下面我们将通过各类型图的对比分析，助你在不同场景中精准选择工具，提升建模效率与团队协作深度。
- UML活动图比流程图更强大：能同时画多个并行任务，比如网购时同时扣库存和处理支付，还能标清数据怎么流动，而且符合标准能被工具自动识别和生成代码。
- UML活动图和状态机图分工合作：状态机图管 单个东西的状态变化，比如订单状态从创建到完成，活动图管 “多个东西之间的流程”，比如下单后库存和支付系统怎么配合，两者结合能全面描述系统动态。
- UML活动图和BPMN互补：BPMN 给业务人员画 大流程，比如审批步骤，活动图给技术人员细化 技术细节，比如审批时怎么调接口、验数据，一个管业务设计，一个管技术实现，接力把流程落地。
4. UML活动图建模的技巧分享
掌握UML活动图建模的技巧，能显著提升流程设计的规范性与团队协作效率。以下从需求分析、设计实现到复杂场景，分阶段拆解可落地的建模技巧。
（1）需求分析阶段：先搭框架再细化
- 分层建模法：刚开始画活动图时，先搭框架，把主要流程搞清楚，比如线上购物流程：下单→付款→发货，然后再慢慢细化每个步骤，比如用 “泳道” 分开用户、商家、物流的职责。
- 涉众定制图：给业务人员看简单版，只标清楚流程和规则，比如 “付款失败要提示用户”；给技术人员看详细版，加上技术细节，比如调用哪个接口。
- 需求变更追踪：给每个流程标上需求编号和需求文档连起来，以后改需求时能快速找到对应的图，不怕漏改。
（2）设计阶段：规则写清楚，异常和责任标明白
- 操作语义精确化：画每个步骤时，把 “前提条件” 和 “结果” 写清楚，比如 “付款” 这个步骤，前提是 “订单状态为待支付”，结果是 “要么支付成功，要么失败”。建议用boardmix博思白板的UML图形统一格式，避免每个人画的图长得不一样。
- 异常流程标准化：遇到异常情况，比如密码输错 3 次，单独画一条中断流，主流程走正常情况，岔路专门处理问题，比如锁定账户、发邮件提醒，这样图看起来清楚，开发时也不会漏掉异常情况。
- 资源约束可视化：用 “泳道” 分清楚谁负责什么，比如左边是用户操作，右边是服务器处理，在图上备注限制条件，比如 “查询库存的接口每分钟最多调用 1000 次”，让开发人员知道哪里可能有性能瓶颈。
（3）复杂场景：分布式、实时性问题这样画
- 分布式系统建模：如果是多个系统一起工作，比如电商平台的订单、库存、支付系统，用 “异步消息” 表示它们之间传消息，在图上标上时间戳，方便追踪整个流程是怎么一步步走的。
- 实时系统时间约束：如果流程里有时间要求，比如每5分钟同步一次数据，或者某个操作必须在多少秒内完成，在图上专门标出来，方便开发人员优化速度，保证系统按时完成任务。
- 异步通信：遇到需要 “触发” 的场景，比如用户下单后，自动通知物流生成运单，不用画复杂的回调流程，而是用 “信号” 表示，就像按一下按钮触发下一步，让图更简洁，也不容易出错。
5. UML活动图实例分享（模板）
以下是几个典型的UML活动图实例，通过活动图可以清晰地描述系统或业务流程中的每一个环节，帮助开发团队、业务分析人员或管理者理解复杂的操作和决策逻辑。

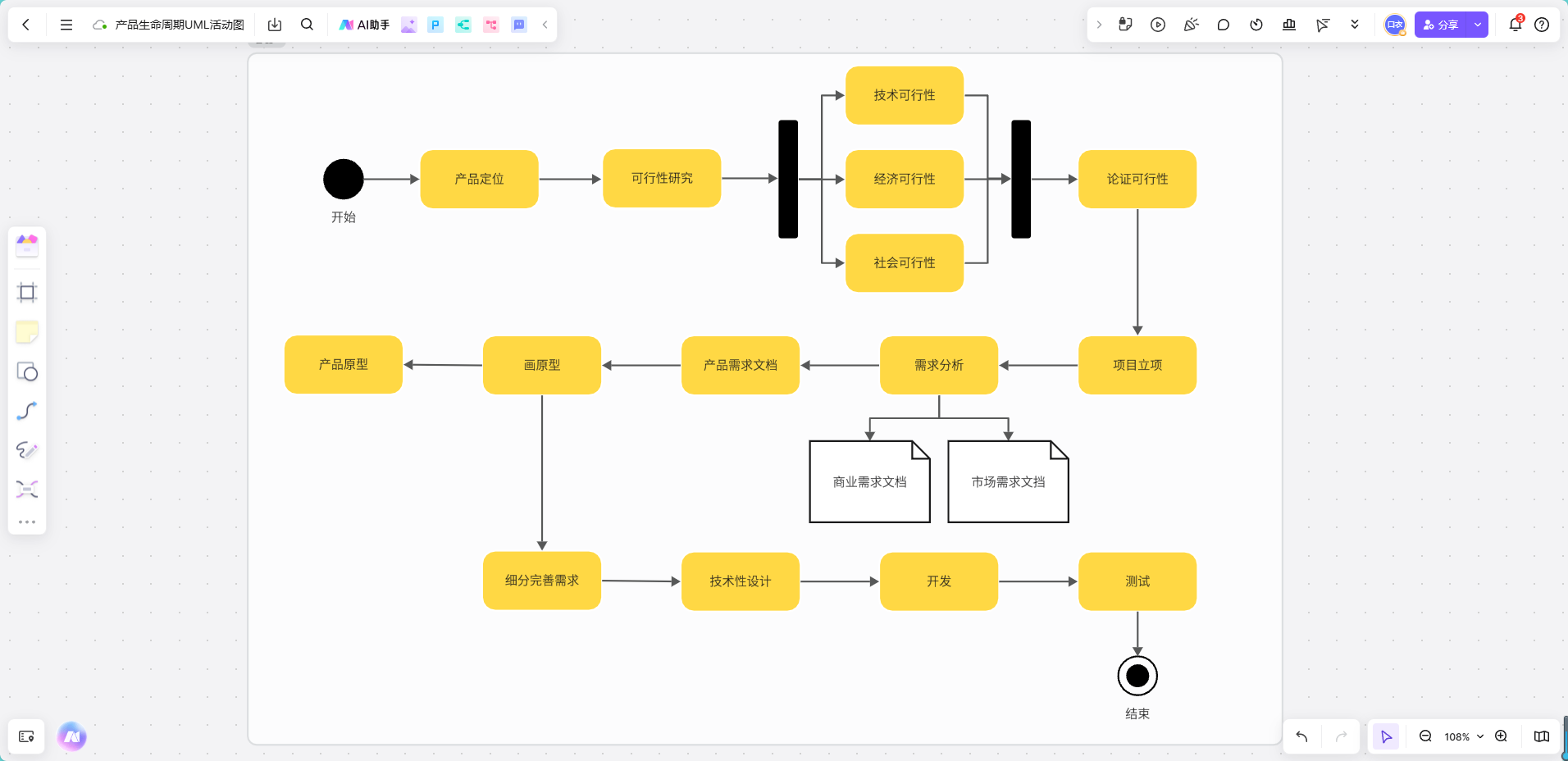

（1）产品生命周期UML活动图实例分享
用来描述产品生命周期各阶段活动、交互和流程的图表，以图形化的方式表达产品从概念设计到退市淘汰的整个过程，帮助团队成员轻松理解和分析产品生命周期中的各种活动和交互。
产品生命周期UML活动图模板-来自boardmix模板社区

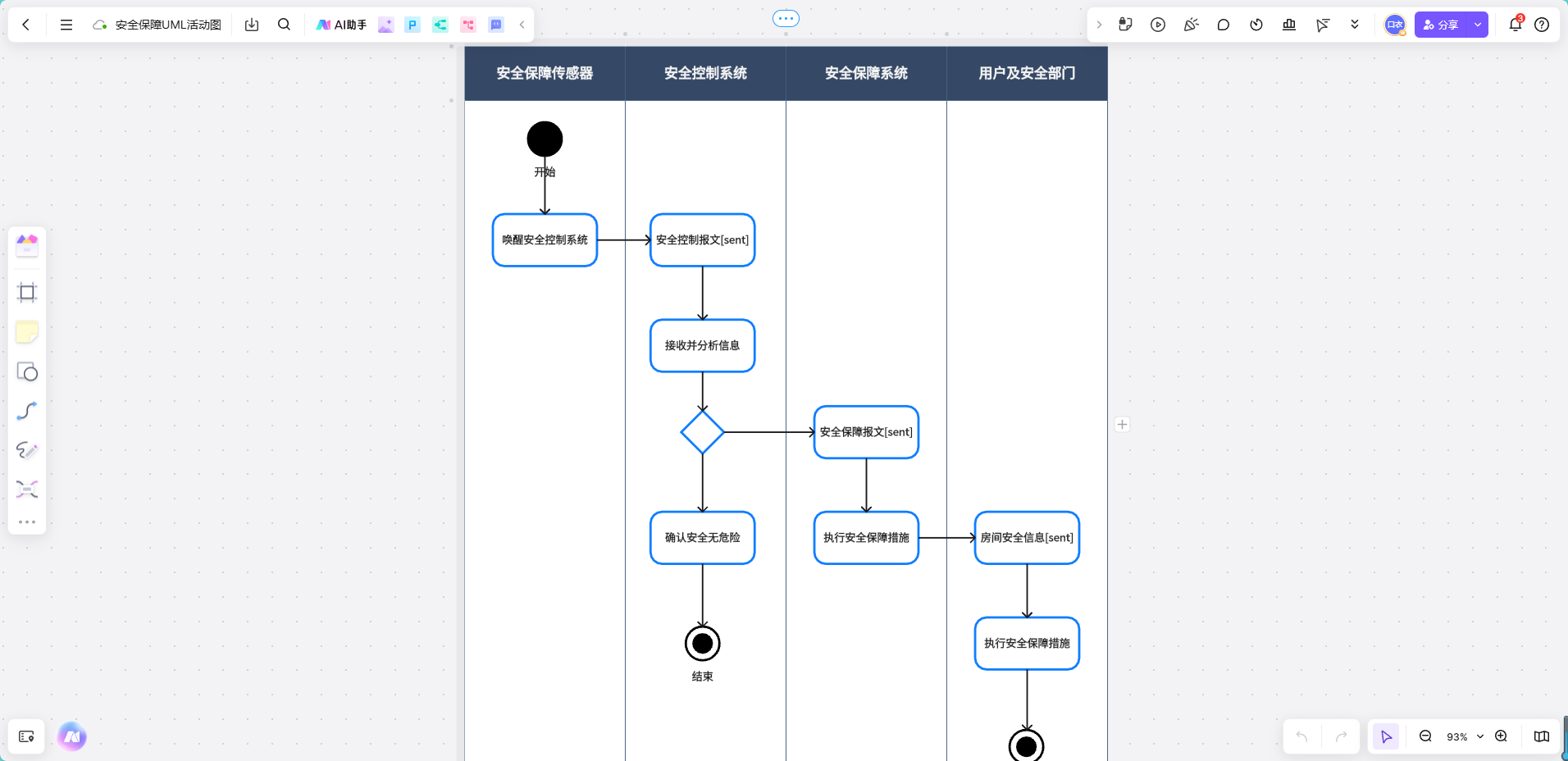

（2）安全保障UML活动图实例分享
使用UML活动图是系统安全保障的最佳实践之一，它能够帮助开发者建立安全意识和保证系统安全。使用UML活动图还可以帮助开发者制定安全规则和流程。通过对活动图的分析，开发者可以识别系统中存在的风险和漏洞，并制定相应的安全规则和流程，以确保系统安全。
安全保障UML活动图模板--来自boardmix模板社区
（3）货物管理系统UML活动图实例分享
使用 UML 活动图可以帮助我们清晰地展现各个活动之间的关系和流程。通过活动图可以直观地展示货物从仓库出发到客户手中的整个流程，帮助企业及时调整物流方案和优化运输路线，提升配送效率。
货物管理系统UML活动图模板-来自boardmix模板社区
（4）菜品管理UML活动图实例分享
通过UML活动图，我们可以清晰地展示顾客下单后，订单是如何被接收、分发给厨房、以及如何安排服务员上菜的整个流程，能够帮助餐厅管理者清晰地了解整个菜品管理流程，从而做出更加科学合理的决策。
菜品管理UML活动图模板-来自boardmix模板社区
总之，无论是软件开发中的流程设计，还是企业运营中的业务优化，UML活动图都是不可或缺的工具。boardmix博思白板通过其直观、灵活、协作性强的功能，使得团队能够高效绘制和优化UML活动图，并快速理解和调整流程，提升项目实施的效率与准确性。
