Qt功能区：Ribbon使用

1. Ribbon功能区介绍

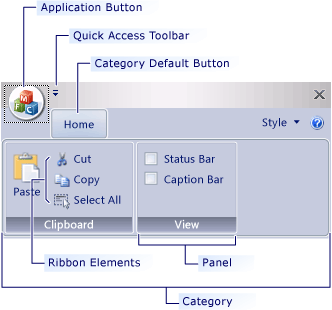

Ribbon是把菜单栏和工具栏合并了，并通过一个tab控件进行展示，Ribbon是无法简单的使用Tab+Toolbar替代的，涉及到很多细节问题，SARibbon在设计时参考了MFC Ribbon接口的命名风格，标签页称之为Category(种类)，每个Category下面有多个pannel（面板），面板下面管理着toolbutton，pannel有点类似传统的Toolbar，其层次结构如下图所示，这些命名参考了MFC的ribbon界面类。

• Category 类别，代表一个标签所呈现的内容，对应SARibbonCategory
• Context Category 上下文类别，这个是一种特殊的类别，它正常不显示，需要基于上下文判断是否应该显示，最常用的就是word中插入图片后，会有图片修改相关的标签出现，如果没选中图片，这个标签就消失，这个就是上下文类别，对应SARibbonContextCategory
• Pannel 面板，这个是一组菜单的集合，类似一个Toolbar，对应SARibbonPannel
• Application Button 应用按钮，标签栏最左边的按钮（word就是对应文件按钮），这个按钮会触发一些特殊的页面或菜单，对应SARibbonApplicationButton,可以隐藏
• Quick Access Bar 快速响应栏，位于最顶部的一个简单工具栏，用于放置一些常用的action，对应SARibbonQuickAccessBar
• Gallery 预览控件,这是Ribbon最吸引眼球的控件，用直观的图像把功能显示出来，甚至有些会根据上下文进行实时渲染，典型的就是word开始标签下的样式选择，对应SARibbonGallery

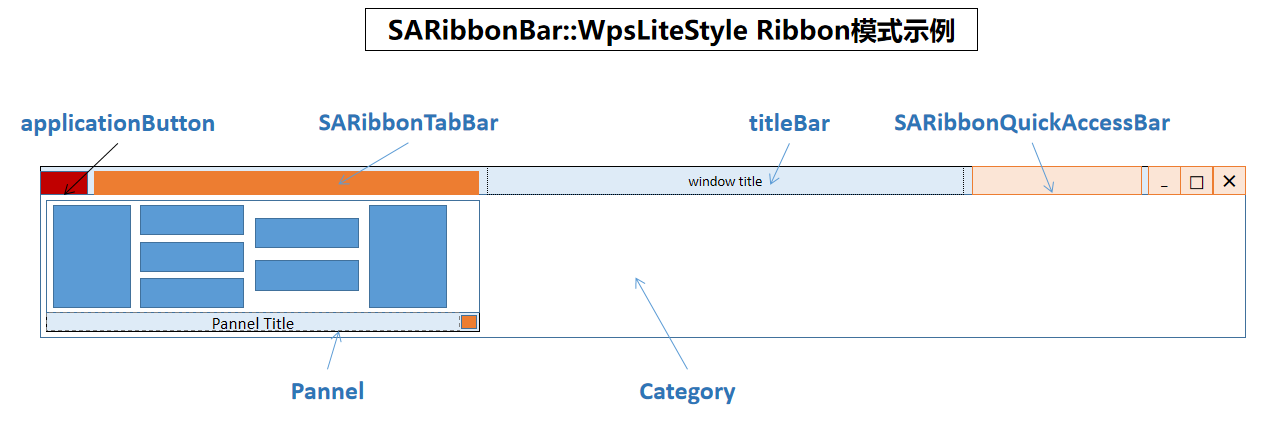

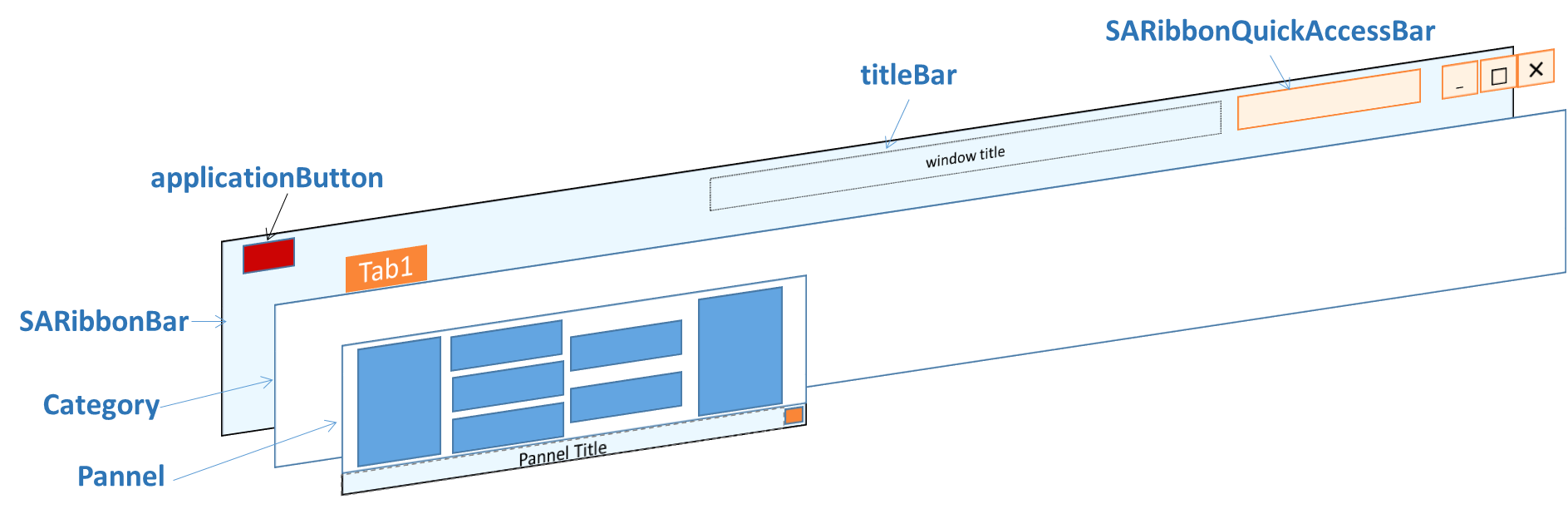

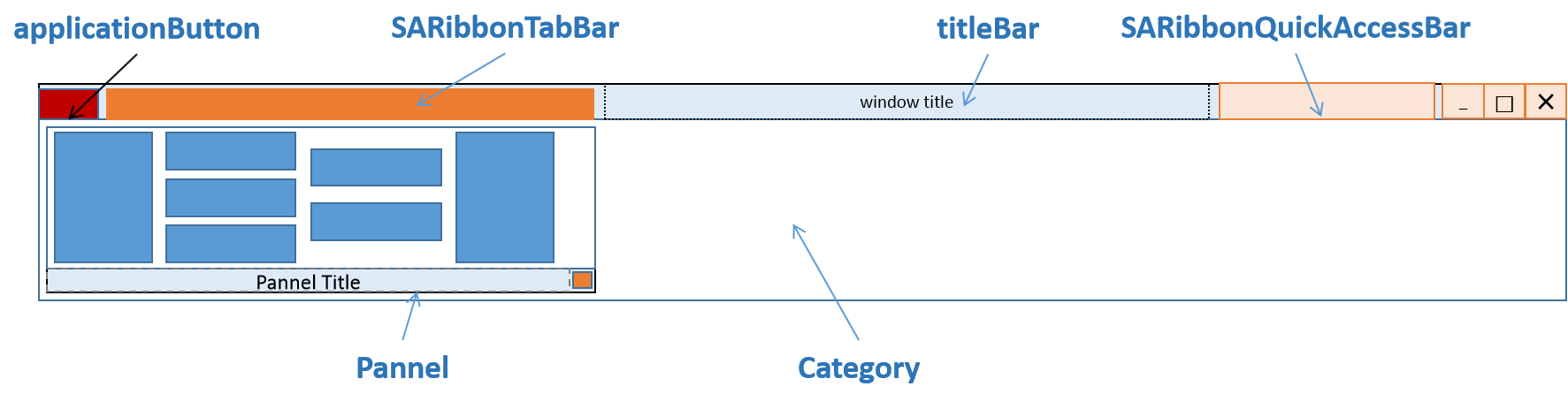

SARibbonBar的层次如下图所示：

1.1 样式

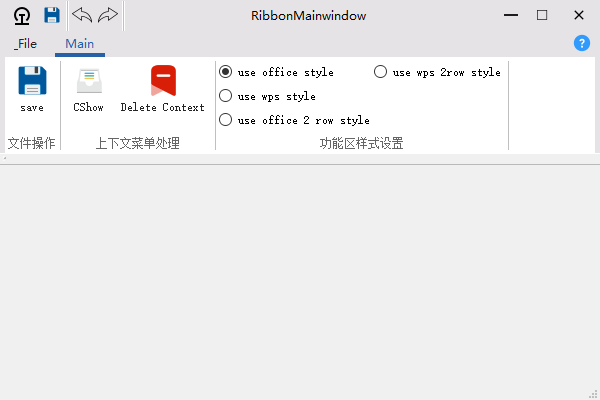

SARibbonBar::OfficeStyle Ribbon模式示例：

2. 基本功能区设置

2.1 安装动态库（推荐）

安装静态库中，将自身程序结构变得复杂，影响编写程序的整体性。

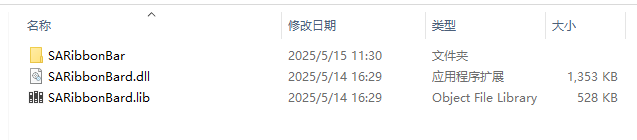

将动态库文件拷贝在项目的子文件夹中：

在项目中配置：

1. 配置属性 → VC++目录 → 包含目录：头文件位置
2. 链接器 → 常规 → 附加库目录：lib文件位置
3. 链接器 → 输入 → 附加依赖项：.lib文件名称

部署动态库，将.dll复制到以下任一位置：

1. 项目的运行程序目录下
2. 系统PATH包含的目录
3. 与可执行文件相同的目录

2.2 在MainWindow中使用Ribbon

操作步骤：

1. 修改主窗口的父类
   要MainWindow中使用SARibbon，需要把QMainWindow替换为SARibbonMainWindow，SARibbonMainWindow修改了QMainWindow对menubar的渲染方式。如下图所示：

//h文件中
#include "SARibbonMainWindow.h"
class QtMainWindowRibbon : public SARibbonMainWindow
{Q_OBJECTpublic:QtMainWindowRibbon(QWidget *parent = nullptr);~QtMainWindowRibbon();private:Ui::QtMainWindowRibbonClass *ui;
};//cpp文件中
QtMainWindowRibbon::QtMainWindowRibbon(QWidget *parent): SARibbonMainWindow(parent), ui(new Ui::QtMainWindowRibbonClass())
{ui->setupUi(this);
}

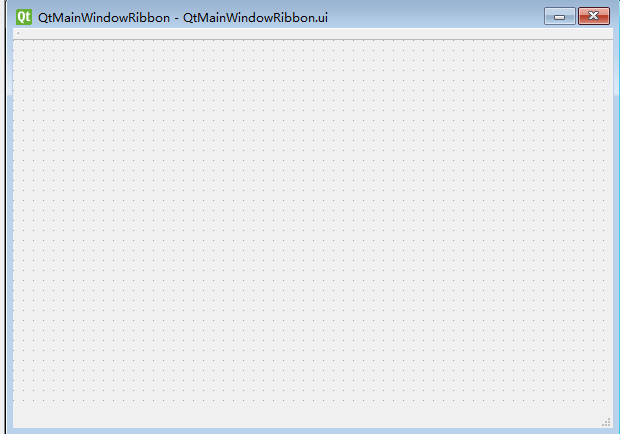

2. 在Qt Designer中删除菜单栏

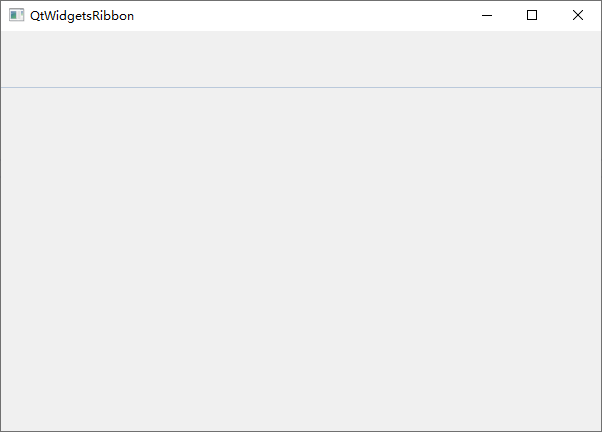

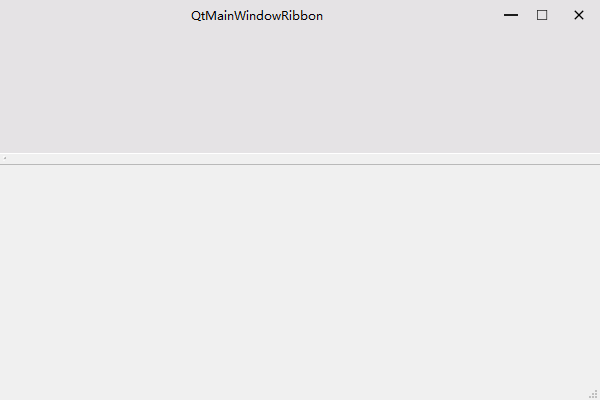

   基本框架显示效果如下如所示：


2.3 在QWidget中使用SARibbonBar

SARibbonBar支持在QWidget上使用。在Dialog中使用，测试不可用。

#include "SARibbonWidget.h"class RibbonWidget : public SARibbonWidget
{Q_OBJECT
public:RibbonWidget(QWidget* parent = nullptr);
};

SARibbonWidget类提供了setWidget方法，可以嵌入任意的widget

RibbonWidget::RibbonWidget(QWidget* parent) : SARibbonWidget(parent)
{// 获取SARibbonBarSARibbonBar* ribbonbar = ribbonBar();// QWidget模式下，没有必要再显示标题ribbonbar->setTitleVisible(false);// QWidget模式下，直接使用紧凑模式效果更好ribbonbar->setRibbonStyle(SARibbonBar::RibbonStyleCompactThreeRow);// 取消applicationbuttonribbonbar->setApplicationButton(nullptr);
}

2.4 创建Category和Pannel

创建ribbon的顺序是：先创建类别(Category)，再创建面板(Pannel)，最后创建对应的toolbutton（action）

1. 使用SARibbonBar::addCategoryPage把Category添加到SARibbonBar中；
2. 使用SARibbonCategory::addPannel把Pannel添加到Category中；
3. 使用SARibbonPannel::addAction可以在Pannel上添加action。

	SARibbonBar *ribbon = ribbonBar();//添加主标签页 - 通过addCategoryPage工厂函数添加SARibbonCategory* categoryMain = ribbon->addCategoryPage(tr("Main"));//使用addPannel函数来创建SARibbonPannel，效果和new SARibbonPannel再addPannel一样SARibbonPannel* pannel1 = categoryMain->addPannel("Panel 1");QAction* actSave = new QAction(this);actSave->setText("save");actSave->setIcon(QIcon(":/File/save"));actSave->setObjectName("actSave");  // 为QObject 及其子类的对象设置一个唯一的名称，这个名称可以通过 objectName() 方法获取。//actSave->setShortcut(QKeySequence(QLatin1String("Ctrl+S")));actSave->setShortcut(QKeySequence(tr("Ctrl+S")));   //确保适应不用的语言，或者使用actSave->setShortcut(QKeySequence::Save);pannel1->addLargeAction(actSave);//信号槽connect(actSave, &QAction::triggered, this, [=]() {QMessageBox::about(this, "about", u8"保存文件!!!");});

Note:Ribbon的图标有大有小，通过addLargeAction、addMediumAction、addSmallAction可以组合出不同的布局样式

2.5 ContextCategory 上下文标签

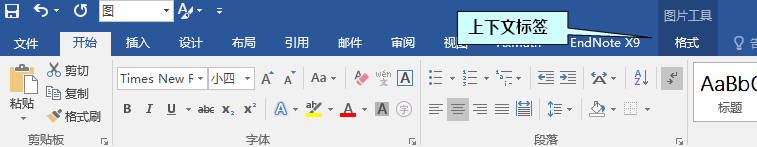

所谓上下文标签是指在特殊情况下才出现的标签/标签组，例如office word在选中图片时会出现图片编辑的上下文标签，如下图所示：

• SARibbon中上下文标签对应的类为SARibbonContextCategory

创建

上下文标签一般在程序初始化的时候就创建好，平时隐藏，等待需要显示的时候再显示，创建上下文标签如下：
由于上下文标签需要使用时唤起，因此，用一个成员变量保存起来是一个比较好的选择，当然也可以遍历查找（SARibbonBar::contextCategoryList可以遍历所有的SARibbonContextCategory）

头文件：

SARibbonContextCategory* m_contextCategory;

CPP文件：

// 上下文标签SARibbonBar* ribbon = ribbonBar();mContextCategory    = ribbon->addContextCategory(tr("context"), QColor(), 1);SARibbonCategory* contextCategoryPage1 = mContextCategory->addCategoryPage(tr("Page1"));createContextCategoryPage1(contextCategoryPage1);SARibbonCategory* contextCategoryPage2 = mContextCategory->addCategoryPage(tr("Page2"));createContextCategoryPage2(contextCategoryPage2);

由SARibbonContextCategory创建的SARibbonCategory归SARibbonContextCategory管理，只有SARibbonContextCategory“显示了”,其管理的SARibbonCategory才显示，注意： SARibbonContextCategory并不是一个窗口，所以，它的“显示”打了引号。

要显示一个上下文只需要调用SARibbonBar::showContextCategory/SARibbonBar::hideContextCategory即可:

void MainWindow::onShowContextCategory(bool on)
{if (on) {this->ribbonBar()->showContextCategory(m_contextCategory);} else {this->ribbonBar()->hideContextCategory(m_contextCategory);}
}

注意： 如果要删除contextCategory需要调用SARibbonBar::destroyContextCategory，而不是直接delete，调用SARibbonBar::destroyContextCategory之后无需再对ContextCategory的指针delete

this->ribbonBar()->destroyContextCategory(this->m_contextCategory);

2.6 ApplicationButton

ribbon界面左上角有个特殊且明显的按钮，称之为applicationButton，这个按钮一般用于调出菜单，SARibbonBar在构造时默认就创建了applicationButton，可以通过如下方式设置其文字：

SARibbonBar* ribbon = ribbonBar();if (!ribbon) {return;}QAbstractButton* btn = ribbon->applicationButton();if (!btn) {//! cn: SARibbonBar默认就会创建一个SARibbonApplicationButton，因此，在正常情况下，这个位置不会进入btn = new SARibbonApplicationButton(this);ribbon->setApplicationButton(btn);}btn->setText(("  &File  "));

默认的applicationButton继承自SARibbonApplicationButton,而SARibbonApplicationButton继承自QPushButton，因此你可以对其进行QPushButton所有的操作，如果想设置自己的Button作为applicationButton也是可以的，只需要调用SARibbonBar::setApplicationButton函数即可。

2.7 QuickAccessBar和rightButtonGroup

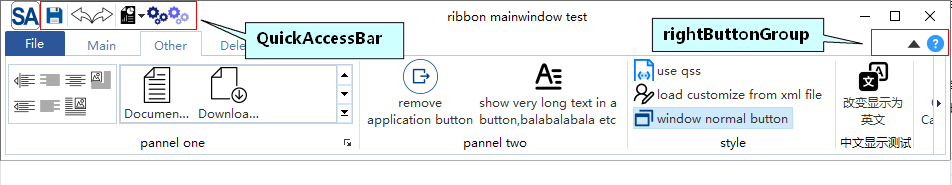

QuickAccessBar是左上角的快速工具栏，rightButtonGroup是右上角的快速工具栏，在office模式下分左右两边，在wps模式下，左右将合起来，统一放到右边。

SARibbon中：

1. QuickAccessBar对应SARibbonQuickAccessBar类
2. rightButtonGroup对应SARibbonButtonGroupWidget类

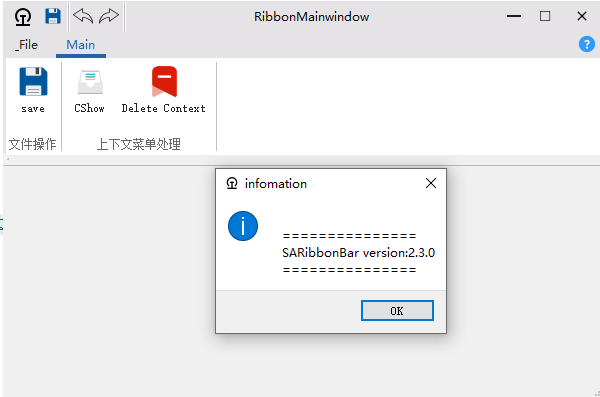

SARibbonBar在初始化时会默认创建QuickAccessBar和RightButtonGroup，通过SARibbonBar::quickAccessBar和SARibbonBar::rightButtonGroup即可获取其指针进行操作，示例如下：

// 创建QAction
QAction* QtMainWindowRibbon::createAction(const QString& text, const QString& iconurl, const QString& objName)
{QAction* act = new QAction(this);act->setText(text);act->setIcon(QIcon(iconurl));act->setObjectName(objName);return act;
}// 创建QuickAccess工具栏
void QtMainWindowRibbon::initQuickAccessBar()
{//获取功能区工具栏SARibbonBar* ribbon = ribbonBar();SARibbonQuickAccessBar* quickAccessBar = ribbon->quickAccessBar();quickAccessBar->addAction(createAction("save", ":/File/save", "save-quickbar"));quickAccessBar->addSeparator();quickAccessBar->addAction(createAction("undo", ":/File/undo", "undo"));quickAccessBar->addAction(createAction("redo", ":/File/redo", "redo"));quickAccessBar->addSeparator();
}// 创建RightButtonGruop
void QtMainWindowRibbon::initRightButtonGroup()
{//获取功能区工具栏SARibbonBar* ribbon = ribbonBar();SARibbonButtonGroupWidget* rightBar = ribbon->rightButtonGroup();QAction* actionHelp = createAction("help", ":/File/help", "help");connect(actionHelp, &QAction::triggered, this, [this]() {QMessageBox::information(this,tr("infomation"),tr("\n ===============""\n SARibbonBar version:%1""\n ===============").arg(SARibbonBar::versionString()));});rightBar->addAction(actionHelp);
}

3. 样式设置

3.1SARibbonBar布局方案

SARibbon支持4种ribbon布局方案，布局方案参考了office的ribbon风格和WPS的ribbon风格，布局方案的切换可 通过***void SARibbonBar::setRibbonStyle(RibbonStyle v)***实现。
office模式是最常见的ribbon模式，tab和标题栏占用位置较多，WPS设计的ribbon模式进行了改良，它为了减小ribbon的高度，把标签和标题栏设置在一起，这样减少了一个标题栏高度，有效利用了垂直空间，同时还把pannel的按钮布局由最大摆放3个变为摆放两个，进一步压缩了垂直空间。

对比

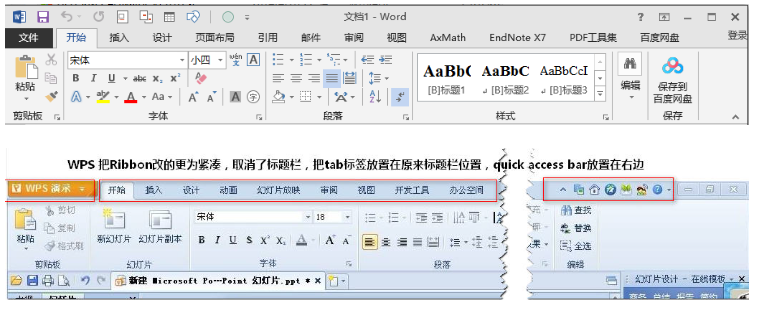

office的word界面和WPS Word界面截图对比

在正常屏幕下，WPS 样式会比 Office 样式减少至少30像素左右的垂直高度，相比1920*1080的屏幕来说，相当于节约了接近3%的垂直空间。

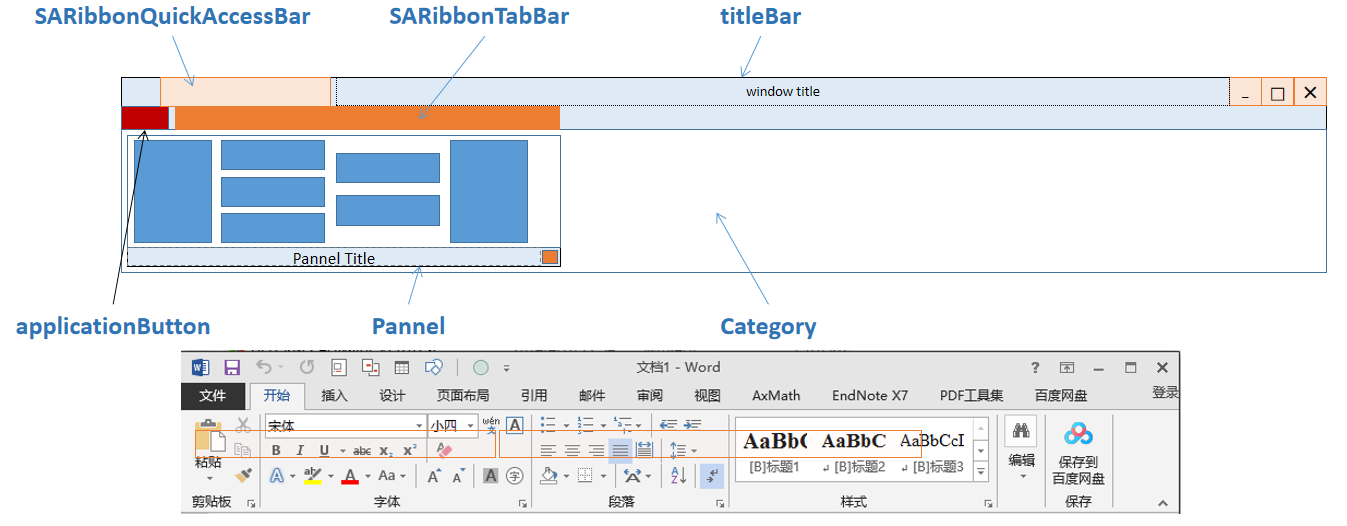

SARibbon中把带有标题栏的称之为宽松布局（Loose），宽松布局的各个元素如下图排列，这个布局和office的默认布局是一致的。

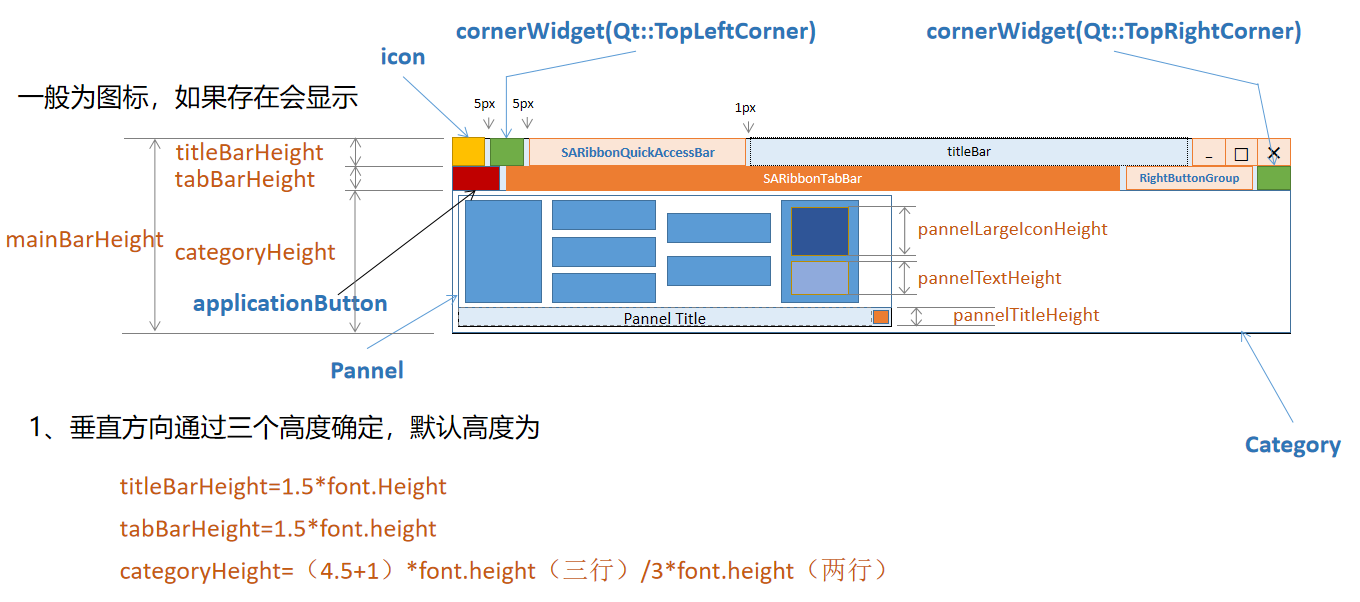

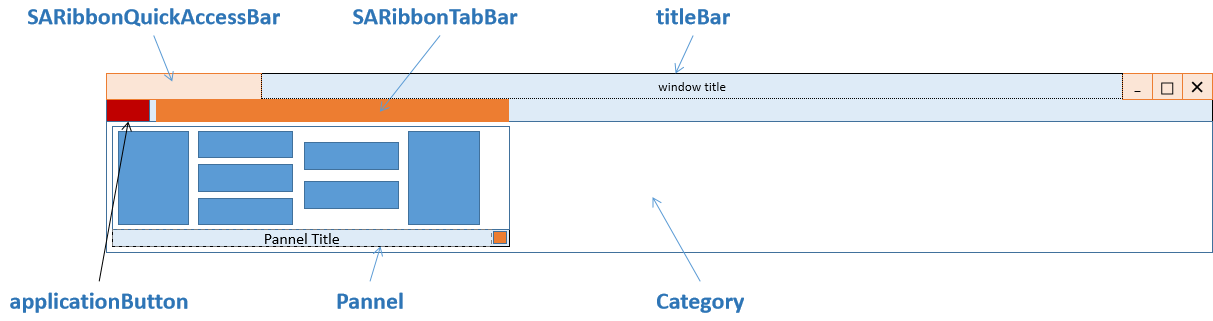

SARibbon中把带有标题栏和tab结合一起的布局方式称之为紧凑布局（Compact），紧凑布局的各个元素如下图排列：

布局方式

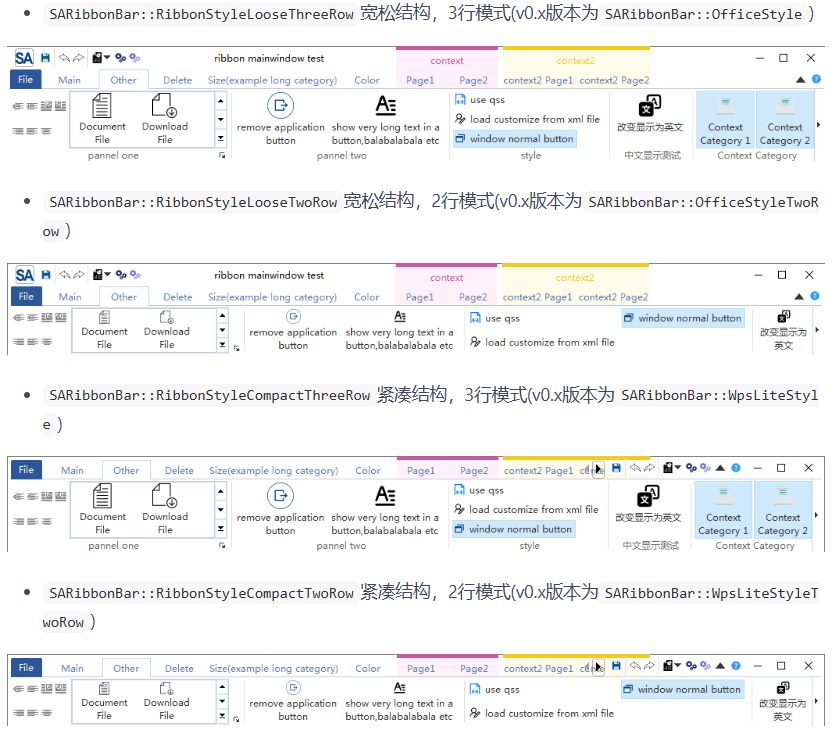

SARibbonBar提供了setRibbonStyle函数，可以定义当前的布局方案，枚举SARibbonBar::RibbonStyle定义了四种布局方案：

窗口尺寸

实例

SARibbonPannel* pannelStyle = categoryMain->addPannel(tr(u8"功能区样式设置"));//窗口功能区样式设置QButtonGroup* g = new QButtonGroup(categoryMain);QRadioButton* r = new QRadioButton();r->setText(tr("use office style"));r->setObjectName(("use office style"));r->setWindowTitle(r->text());r->setChecked(true);pannelStyle->addSmallWidget(r);g->addButton(r, SARibbonBar::RibbonStyleLooseThreeRow);r = new QRadioButton();r->setObjectName(("use wps style"));r->setText(tr("use wps style"));r->setWindowTitle(r->text());r->setChecked(false);pannelStyle->addSmallWidget(r);g->addButton(r, SARibbonBar::RibbonStyleCompactThreeRow);r = new QRadioButton();r->setObjectName(("use office 2row style"));r->setText(tr("use office 2 row style"));r->setWindowTitle(r->text());r->setChecked(false);pannelStyle->addSmallWidget(r);g->addButton(r, SARibbonBar::RibbonStyleLooseTwoRow);r = new QRadioButton();r->setObjectName(("use wps 2row style"));r->setText(tr("use wps 2row style"));r->setWindowTitle(r->text());r->setChecked(false);pannelStyle->addSmallWidget(r);g->addButton(r, SARibbonBar::RibbonStyleCompactTwoRow);connect(g, static_cast<void (QButtonGroup::*)(int)>(&QButtonGroup::idClicked), this, &QtMainWindowRibbon::onStyleClicked);void QtMainWindowRibbon::onStyleClicked(int id)
{SARibbonBar::RibbonStyles ribbonStyle = static_cast<SARibbonBar::RibbonStyles>(id);ribbonBar()->setRibbonStyle(ribbonStyle);//mActionWordWrap->setChecked(SARibbonToolButton::isEnableWordWrap());
}

3.2 SARibbonBar文字换行，及图标大小

通过SARibbonBar::setEnableWordWrap函数可以控制SARibbonBar的文字是否换行，SARibbonBar的高度是固定的，文字是否换行会影响图标显示的大小，因此，如果你想图标看起来更大，可以设置文字不换行。
在SARibbonBar::RibbonStyleCompactTwoRow的布局模式下，文字不换行的显示效果如下：

SARibbonBar文字设置为不换行后，会使图标的显示空间变得更大。

SARibbonPannel* pannelStyle = categoryMain->addPannel(tr(u8"功能区样式设置"));//设置功能区图标换行操作QAction * actWordWrap = createAction(tr(u8"名称换行"), ":/File/wordWrap","wordWarp");actWordWrap->setCheckable(ribbonBar()->isEnableWordWrap());pannelStyle->addLargeAction(actWordWrap);connect(actWordWrap, &QAction::triggered, this, [this](bool b) {this->ribbonBar()->setEnableWordWrap(b);});

3.3 不同的“按钮”布局方式

SARibbonPannel提供了三个添加action的方法：

1. addLargeAction
2. addMediumAction
3. addSmallAction

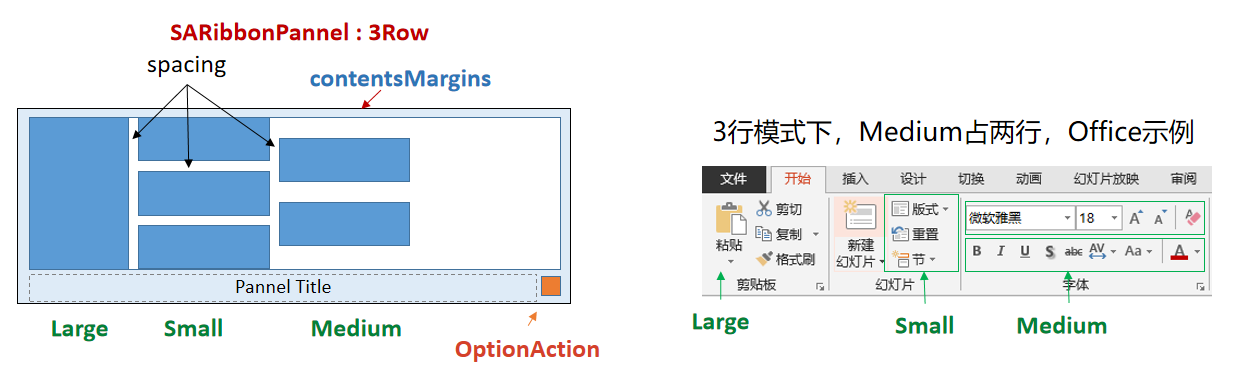

   在标准的pannel中，一个action（按钮）有3种布局，以office word为例，pannel的三种布局其实是所占行数:
   第一种，占满整个pannel，称之为large
   第二种，一个pannel下可以放置2个按钮，称之为medium
   第三种，一个pannel放置3个按钮，称之为samll

3行或2行模式

枚举SARibbonPannelItem::RowProportion是为了表征每个窗体在pannel所占行数的情况，在pannel布局中会常用到，这个枚举定义如下：

/*** @brief 定义了行的占比，ribbon中有large，media和small三种占比*/
enum RowProportion {None            ///< 为定义占比，这时候将会依据expandingDirections来判断，如果能有Qt::Vertical，就等同于Large，否则就是Small, Large         ///< 大占比，一个widget的高度会充满整个pannel, Medium        ///< 中占比，在@ref SARibbonPannel::pannelLayoutMode 为 @ref SARibbonPannel::ThreeRowMode 时才会起作用，且要同一列里两个都是Medium时，会在三行中占据两行, Small         ///< 小占比，占SARibbonPannel的一行，Medium在不满足条件时也会变为Small，但不会变为Large
};

SARibbonPannel里管理的每个action都会带有一个私有的属性（SARibbonPannelItem::RowProportion），这个属性决定了这个action在pannel里的布局
