Buildroot 移植MiniGUI

news 来源：原创 2025/5/16 8:33:38

在这里插入图片描述

Buildroot 移植MiniGUI

MiniGUI是一个用于嵌入式系统的轻量级图形用户界面库。要将 MiniGUI 4.0.8 移植到 Buildroot 系统中，通常需要下载并安装几个关键的组件包。虽然具体的版本号可能会有所不同，但一般来说，移植 MiniGUI 需要以下几类包：

核心库(Core Library): 这是 MiniGUI 的核心部分，提供了基本的窗口系统和绘图功能
资源文件(Resources): 包含 MiniGUI 所需的各种资源，如位图、图标等。这些资源通常是通过 minigui-res 包提供的。
第三方依赖库(Third-Party Libraries): MiniGUI 可能依赖于一些其他的库，比如 FreeType（用于字体渲染）、LibPNG（用于处理 PNG 图像）、LibJPEG（用于处理 JPEG 图像）等。确保你已经安装了所有必要的第三方库。
附加组件(Add-ons): 如果你的应用需要用到 MiniGUI 的高级功能或插件，你还需要下载相关的附加组件。例如，libmgutils、libmgplus 等。
示例程序(Samples): 虽然不是必需的，但是下载示例程序可以帮助你了解如何使用 MiniGUI 提供的功能，并作为开发参考。

为了将 MiniGUI 4.0.8 成功集成到 Buildroot 中，你需要做的是：

在 Buildroot 中添加 MiniGUI 的配置选项。
下载 MiniGUI 源码以及其依赖项的源码。
根据 Buildroot 的规范编写相应的 Makefile 或者 package recipe 文件来描述如何编译和安装 MiniGUI 和它的依赖项。

Buildroot 有一个非常灵活的包管理系统，需要的包编写自己的 .mk 文件，定义如何下载、配置、编译和安装该软件包。

1. 准备环境

确保开发环境已经安装了 Buildroot 的依赖工具（如 make、gcc、git 等）。如果是全新环境，可以参考 Buildroot 的官方文档安装必要的软件包。

下载 Buildroot：

# 官网下载地址
https://buildroot.org/download.html

选择一个适合目标设备的版本（例如最新的稳定版，或与 MiniGUI 4.0.8 兼容的版本）。

2. 配置 Buildroot

Buildroot 使用配置文件来定义目标系统的组件。为目标设备选择一个默认配置，然后添加 MiniGUI 支持。

加载默认配置：
```
make  xxxx_defconfig
```

打开 Buildroot 的配置界面(集成MiniGUI后)：

# 在增加MiniGUI模块后, 可以使用配置里打开编译配置
make menuconfig

3. 添加 MiniGUI 4.0.8

Buildroot 默认包列表中可能不包含 MiniGUI，因此需要手动添加 MiniGUI 4.0.8 的支持。MiniGUI 是一个外部包，你需要将其集成到 Buildroot 中。

方法 1：使用外部包

下载 MiniGUI 4.0.8 源码：
从 MiniGUI 官方网站（http://www.minigui.com）或 GitHub（如 VincentWei 的仓库）下载 MiniGUI 4.0.8 的源代码。

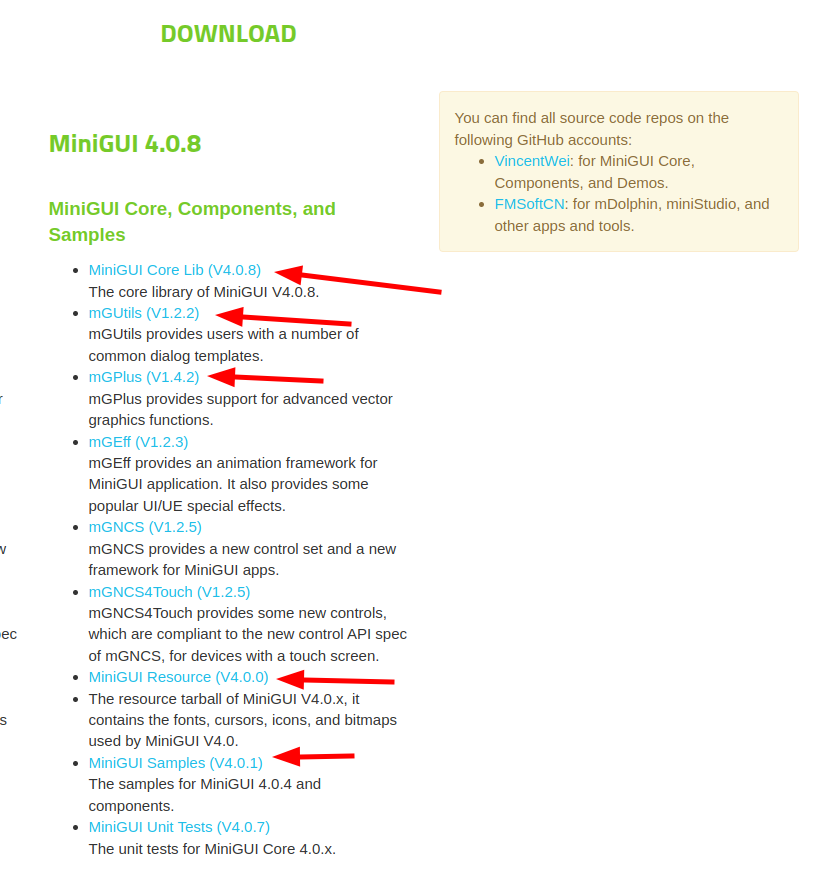

参考下载:
```
https://minigui.fmsoft.cn/download
```

移植 MiniGUI 需要以下几类包：

核心库(Core Library): 这是 MiniGUI 的核心部分，提供了基本的窗口系统和绘图功能。
资源文件(Resources): 包含 MiniGUI 所需的各种资源，如位图、图标等。这些资源通常是通过 minigui-res 包提供的。
mGUtils: 是一个实用工具库，它为 MiniGUI 应用程序提供了一系列的辅助函数和工具，以简化开发过程并提高代码效率
mGPlus: 是 MiniGUI 的高级图形库，它在 MiniGUI 核心库的基础上增加了更多强大的图形处理能力。
MiniGUI Samples: 不是必需的，示例程序可以作为开发参考。

MiniGUI Core Lib (V4.0.8)核心库的目录结构:

minigui
├── 3rd-party
├── AUTHORS.md
├── autogen.sh
├── b_configure.ac
├── build
├── ChangeLog
├── ChangeLog.old
├── clean_license.sh
├── cmake
├── CMakeLists.txt
├── cmake_mgconfig.h.in
├── configs
├── configure.ac
├── doc
├── Doxyfile.procs
├── Doxyfile.sal
├── Doxyfile.ths
├── etc
├── examples
├── GNUmakefile
├── include
├── INSTALL
├── LICENSE
├── LICENSE-POLICY-en.md
├── LICENSE-POLICY-zh.md
├── ltmain.sh
├── m4
├── Makefile.am
├── makefile.msvc
├── makefile.ng
├── make_tarball
├── merge.log
├── minigui.pc.in
├── README
├── README.md
├── RELEASE-NOTES.md
├── rtos
├── rules.make
├── scripts
├── src
└── Version.md

创建 MiniGUI 包定义(增加Config.in minigui.mk)：
在 buildroot/package/ 目录下创建一个新目录，例如 minigui，然后添加以下文件：

增加 minigui/Config.in：

        cat minigui/Config.in config BR2_PACKAGE_MINIGUIbool "MiniGUI"helpMiniGUI is a mature cross-platform GUI system for embedded and smart IoT devices.http://www.minigui.com

增加minigui/minigui.mk：

minigui/minigui.mk
MINIGUI_VERSION = 4.0.8MINIGUI_SITE = $(TOPDIR)/package/minigui
MINIGUI_SITE_METHOD = local
MINIGUI_LICENSE = LGPL-2.1+
MINIGUI_LICENSE_FILES = COPYING
MINIGUI_INSTALL_STAGING = YES
MINIGUI_INSTALL_TARGET = YESMINIGUI_DEPENDENCIES = host-pkgconf libpng jpeg freetype zlibdefine MINIGUI_CONFIGURE_CMDS(cd $(@D); \./autogen.sh; \$(TARGET_CONFIGURE_OPTS) \./configure \--host=$(GNU_TARGET_NAME) \--build=$(GNU_HOST_NAME) \--prefix=/usr \--sysconfdir=/etc \--disable-static \--with-osname=linux \--with-targetname=fbcon \--with-target=fb \--enable-videodfb \--enable-fbcon \--with-runmode=ths \--with-ttfsupport=ft2 \--with-ttfcachesize=512 \--with-zlib=$(STAGING_DIR)/usr \--with-png=$(STAGING_DIR)/usr \--with-jpeg=$(STAGING_DIR)/usr \--with-freetype=$(STAGING_DIR)/usr \--with-ft2-includes=$(STAGING_DIR)/usr/include/freetype2)
endefdefine MINIGUI_BUILD_CMDS$(MAKE) -C $(@D) CFLAGS="$(TARGET_CFLAGS) -D__MINIGUI_LIB__"\CPPFLAGS="$(TARGET_CPPFLAGS) -D__MINIGUI_LIB__ -I$(STAGING_DIR)/usr/include" \LDFLAGS="$(TARGET_LDFLAGS) -L$(STAGING_DIR)/usr/lib"
endefdefine MINIGUI_INSTALL_STAGING_CMDS$(TARGET_MAKE_ENV) $(MAKE) -C $(@D) DESTDIR=$(STAGING_DIR) install@echo "Installed files to: $(STAGING_DIR)"
endef$(eval $(autotools-package))

修改将 minigui/Config.in 添加到 package/Config.in 中：
编辑 package/Config.in，在合适的位置添加, 本文中是将其添加在
Target packages → Libraries → Graphics：

        source "package/minigui/Config.in"

启用 MiniGUI(make menuconfig 手动配置)：
再次运行 make menuconfig，在 Target packages → Libraries → Graphics 下找到并启用 minigui。

方法 2：使用外部树（External Tree）**

如果不想直接修改 Buildroot，可以创建一个外部目录来存放 MiniGUI 的包定义：

创建外部目录（如 myexternal），并按照上述步骤添加 package/minigui/。

在 Buildroot 中指定外部树：

make O=../buildroot-output BR2_EXTERNAL=../myexternal menuconfig

4. 配置图形支持

MiniGUI 需要底层的图形支持（如 Framebuffer）。

5. 构建系统

配置完成后，编译整个系统：

make

编译完成后可以看到输出文件:

ll output/target/usr/lib/libminigui_ths*
lrwxrwxrwx 1 -- --      27 5月  14 14:40 output/target/usr/lib/libminigui_ths-4.0.so.0 -> libminigui_ths-4.0.so.0.0.8*
-rwxr-xr-x 1 -- -- 2164796 5月  14 14:44 output/target/usr/lib/libminigui_ths-4.0.so.0.0.8*
lrwxrwxrwx 1 -- --      27 5月  14 14:40 output/target/usr/lib/libminigui_ths.so -> libminigui_ths-4.0.so.0.0.8*
