根据您提供的第一张图（设备前面板带屏幕的图像），这是 Rohde & Schwarz ESRP7 EMI Test Receiver 的正面显示界面，我将对屏幕上显示的参数逐项进行解读：
🖥️ 屏幕参数解读
左上角：
-
EMI Test Receiver：表示当前设备处于 EMI 测试接收模式。
-
Peak Detector (PK)：当前使用的是 峰值探测器，用于捕获瞬时最大信号，EMI 测试中常用于快速扫描干扰。
-
Log (dBμV)：Y轴单位为 对数 dBμV（微伏），常用于电磁兼容测试中的幅度表示方式。
中央主图：
-
频谱图（Spectrum）：
-
显示信号在设定频率范围内的功率分布。
-
Y 轴单位为 dBμV
-
X 轴是 频率范围，单位 MHz
-
下方控制栏参数（从左至右）：
| 参数 | 含义 | 示例 |
|---|---|---|
| Center | 中心频率 | 如 30.000000 MHz |
| Span | 频率跨度 | 设定的频率扫描范围，例如 10.000000 MHz |
| RBW | 分辨率带宽（Resolution Bandwidth） | 如 120 kHz，决定频率分辨率 |
| VBW | 视频带宽（Video Bandwidth） | 通常小于等于RBW，用于平滑显示 |
| Ref Level | 参考电平 | 如 80 dBμV，显示的最大刻度 |
| Attenuation | 衰减值 | 输入信号通过前置衰减器的值，例如 10 dB |
| Sweep Time | 扫描时间 | 每次完整扫描所需时间，例如 100 ms |
| Detector | 检波器类型 | 如 Peak, Quasi-Peak, Average 等 |
| Trace Mode | 波形模式 | 如 Max Hold, Clear Write 等控制波形保持方式 |
如果您有特定的参数想要重点了解（例如 RBW 或 Peak 检波器的具体意义和用途），我可以进一步深入说明。是否需要我再解读某个具体区域或菜单？

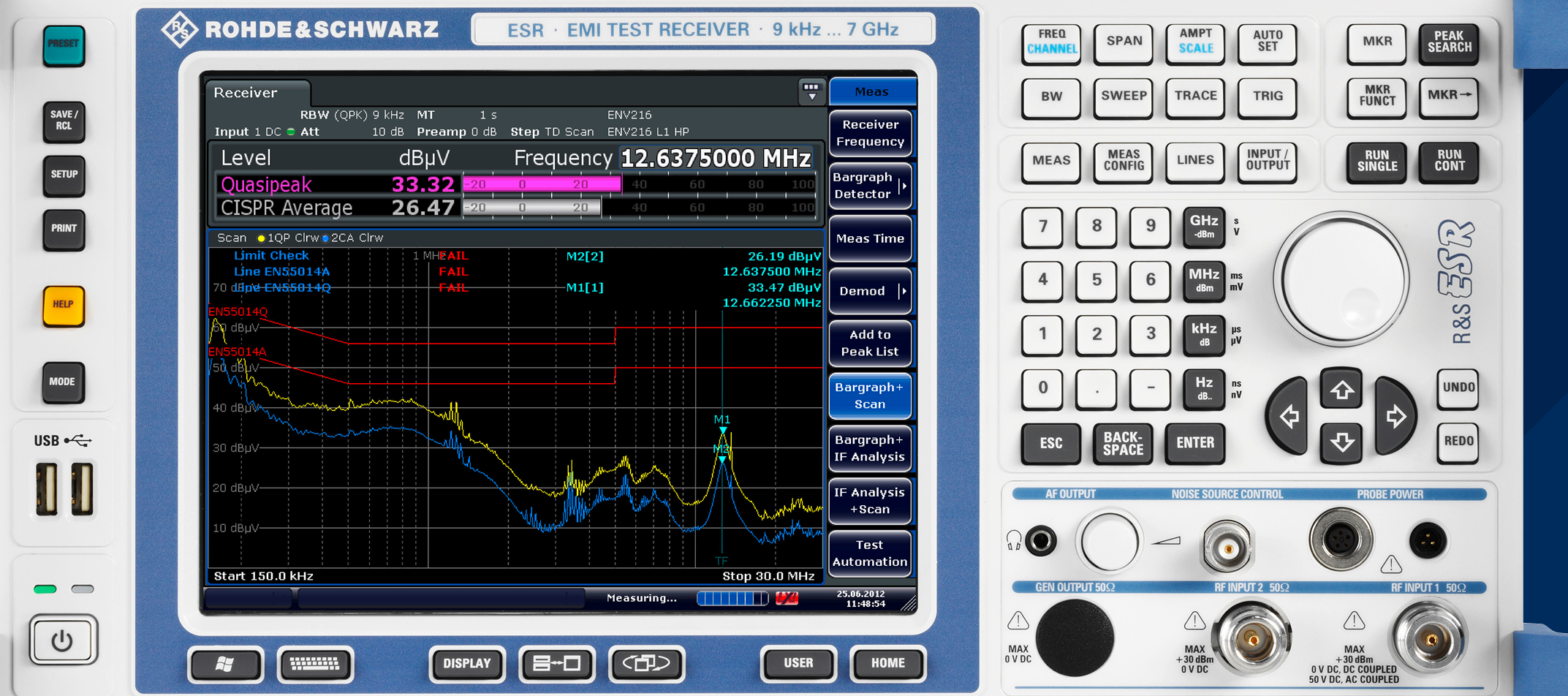

这是一台 Rohde & Schwarz ESR系列 EMI Test Receiver（电磁干扰测试接收机），适用于对产品进行EMI（电磁干扰）预一致性测试，符合如CISPR 16-1-1标准。下面是这台设备面板的详细参数说明：
🌐 左侧面板功能区：
-
PRESET（绿色按键）：恢复设备到默认设置状态。
-
SAVE/RCL：保存/调出测试配置或结果。
-
SETUP：进入系统设置界面。
-
PRINT：打印当前屏幕内容或测试报告。
-
HELP（黄色按键）：显示帮助信息。
-
MODE：选择操作模式，如测量/扫描等。
-
USB接口（2个）：连接U盘、鼠标、键盘等外设。
🖥 中央彩色显示屏：
用于显示EMI测试结果、频谱图和各种参数设置。
顶部信息栏：
-
RBW（QPK）9 kHz：分辨带宽（Resolution Bandwidth）设为9 kHz，符合CISPR准则。
-
MT 1 s：测量时间（Measurement Time）为1秒。
-
Input 1 DC：输入端口1，直流耦合。
-
Att 10 dB：输入衰减为10 dB。
-
Preamp 0 dB：前置放大器增益为0 dB。
-
Step TD Scan：扫描方式为时域扫描。
-
Probe型号：连接了 ENV216 L1 HP 探头。
测量参数栏：
-
Level（dBμV）：电压单位为 dBμV（微伏对数单位）。
-
Quasipeak（33.32 dBμV）：准峰值检测电平。
-
CISPR Average（26.47 dBμV）：CISPR平均值检测电平。
-
Frequency（12.637500 MHz）：当前频率点。
频谱图部分：
-
红线 EN55014A、EN55014Q：为限制线（Limit Line），分别表示准峰值与平均值的标准上限。
-
黄色线：当前扫描的准峰值曲线。
-
蓝色线：当前扫描的CISPR平均值曲线。
-
FAIL：红字标记表示该频率点超过了限值，测试不通过。
-
M1, M2：标记点，用于记录峰值位置：
-
M1：33.47 dBμV @ 12.662250 MHz
-
M2：26.19 dBμV @ 12.637500 MHz
-
🔘 右侧按钮与旋钮区：
顶部快捷按钮：
-
FREQ CHANNEL：设置频率或通道。
-
SPAN：设置频谱扫描范围。
-
AMPT SCALE：幅度缩放。
-
AUTO SET：自动设置参数。
-
MKR/PEAK SEARCH：设置标记点/查找最大峰值。
-
TRIG（触发）：设置触发条件。
中部功能按键：
-
MEAS CONFIG：测量配置菜单。
-
LINES：设置光标或限制线。
-
INPUT/OUTPUT：I/O设置。
-
RUN SINGLE：单次测量。
-
RUN CONT：连续测量。
数字键盘与旋钮控制：
-
GHz/MHz/kHz/Hz单位切换键：设定频率值时使用。
-
dBm/dB/s/V等单位键：设置幅度单位等。
-
箭头按键：导航或移动光标。
-
ENTER：确认输入。
-
BACKSPACE/UNDO/REDO：撤销/重做功能。
🔌 底部连接接口区：
-
AF OUTPUT（音频输出）：监听接收到的干扰信号。
-
GEN OUTPUT 50Ω：信号源输出接口。
-
RF INPUT 1 (50Ω)：射频输入通道1（主测试接口）。
-
RF INPUT 2 (50Ω)：射频输入通道2。
-
NOISE SOURCE CONTROL：用于控制连接的噪声源。
-
PROBE POWER：探头供电接口。
📊 右侧测量菜单（屏幕右边蓝色菜单栏）：
-
Receiver Frequency：设置接收频率。
-
Bargraph Detector：选择条形图显示的检测器。
-
Meas Time：设置测量时间。
-
Demod：解调设置。
-
Add to Peak List：将当前峰值添加到峰值列表。
-
Bargraph + Scan：启动扫描并显示条形图。
-
IF Analysis + Scan：中频分析与扫描。
-
Test Automation：自动化测试设置。

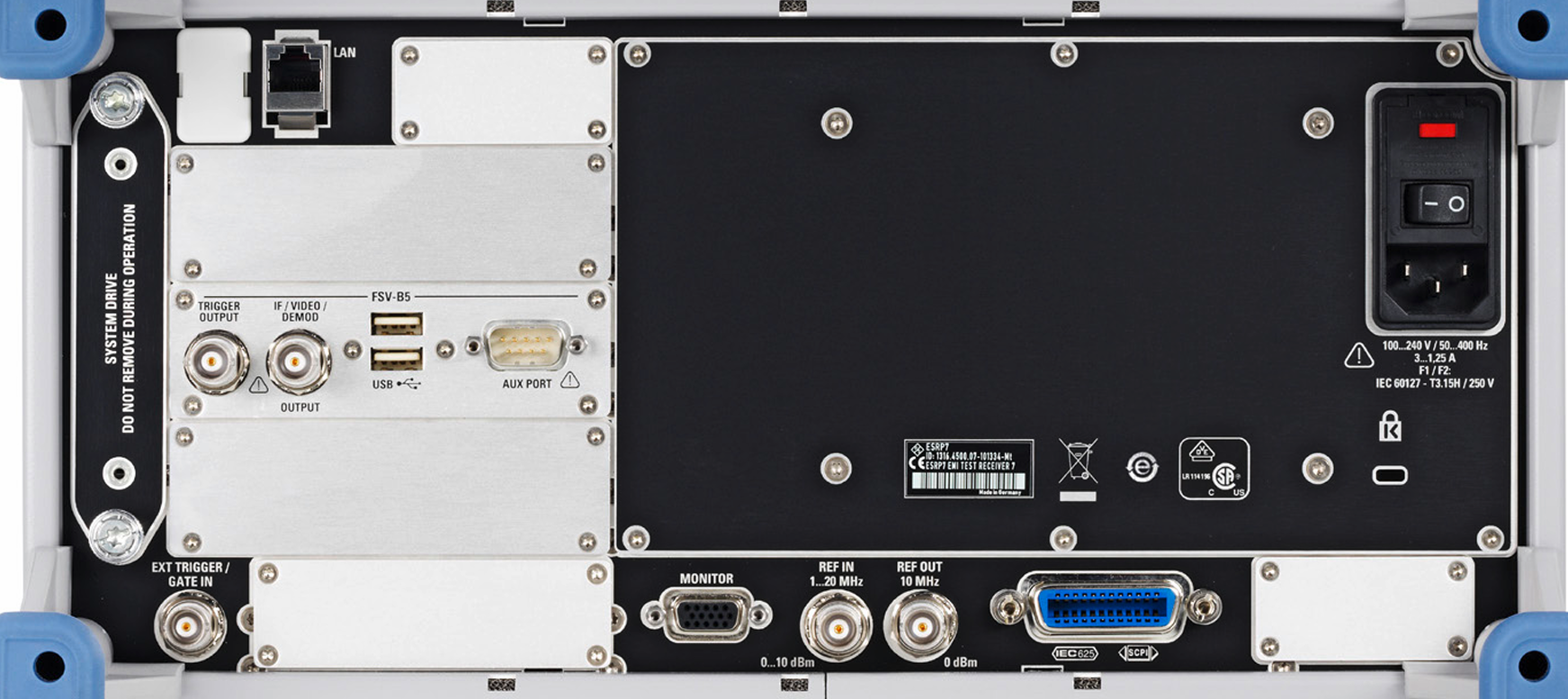

这是一台 EMI 测试接收机（Test Receiver） 的后面板，从图中可以看到这台设备为 Rohde & Schwarz ESRP7 EMI Test Receiver。以下是对各个接口和参数的详细解读：
🔌 电源接口（右上角）
-
电源开关 和 IEC 电源插口
-
输入电压范围：100~240 V，50/60/400 Hz
-
电流范围：3…1.25 A
-
熔断器规格：IEC 60127 - T3.15H / 250V
🖧 LAN 接口（左上角）
-
标准 RJ45 网络接口
-
用于远程控制、数据传输、设备联网等功能。
💾 SYSTEM DRIVE（左侧边栏）
-
写明 “DO NOT REMOVE DURING OPERATION”，表明此处可能是内置系统固态硬盘或存储模块，供系统启动和数据存储使用。
📤📥 射频与触发相关接口（左中）
模块标注：FSV-B5
-
TRIGGER OUTPUT
-
同轴BNC接口
-
输出触发信号，用于同步外部设备。
-
-
IF / VIDEO / DEMOD OUTPUT
-
同轴BNC接口
-
提供中频（IF）信号、视频输出、或解调信号输出。
-
-
USB
-
标准 USB Type-A 接口（2个）
-
可用于接入U盘、键盘或其他USB设备。
-
-
AUX PORT
-
多针D-SUB接口
-
用于辅助控制或信号交互。
-
🔁 外部触发输入接口（左下角）
-
EXT TRIGGER / GATE IN
-
同轴BNC接口
-
接收外部设备的触发信号或门控信号。
-
📺 视频监视器接口（下方中间）
-
MONITOR
-
VGA接口
-
可外接显示器用于图形用户界面输出。
-
⏱️ 参考时钟接口（下方右侧）
-
REF IN 1…20 MHz
-
接收外部参考时钟信号
-
频率范围：1 到 20 MHz
-
电平范围：0...10 dBm
-
-
REF OUT 10 MHz
-
提供 10 MHz 参考时钟输出
-
电平：0 dBm
-
可供其他设备同步使用。
-
🧩 多针控制/通信接口
-
类似 25 针 D-SUB 接口（蓝色）
-
可用于 SCPI 命令通信、外部控制器连接等。
📛 设备铭牌与认证信息
-
型号：ESRP7 EMI TEST RECEIVER
-
频率范围大约为 9 kHz - 7 GHz
-
有 CE、CSA、IEC 等认证标识。
如果你希望我进一步解读具体接口的功能或查找手册帮助你连接使用，请告诉我，我可以详细补充！
EMI接收机界面参数：
📋 参数说明：
| 参数 | 含义 |
|---|---|
| 频率(MHz) | 被测骚扰信号的频率，单位是MHz。 |
| QP | Quasi-Peak（准峰值）检测器的测量值（单位：dBμV）。 |
| LIM(QP) | QP限值（限制值），是该频率下对应的法规最大允许值。 |
| QP-LIM | 测量值与限值之间的差值，若为正值，表示超标（此处为红色警告）。 |
| AV | Average（平均值）检测器的测量值（单位：dBμV）。 |
| LIM(AV) | AV限值，是该频率下平均检测允许的最大值。 |
| AV-LIM | 测量值与限值之间的差值，若为正值，表示超标。 |
