【CUDA】Sgemm单精度矩阵乘法（下）

news 来源：原创 2025/5/15 8:09:02

目录

    • 前言
    • 1. 优化技巧5：使用register模拟二级缓存（内积转外积）
    • 2. 优化技巧6：使用register模拟二级缓存 + float4
    • 3. 优化技巧7：global memory转置再存放shared memory
    • 4. 优化技巧8：使用double buffer加速矩阵乘法
    • 结语
    • 下载链接
    • 参考

前言

学习 UP 主 比飞鸟贵重的多_HKL 的 【CUDA】Sgemm单精度矩阵乘法（已完结~） 视频，记录下个人学习笔记，仅供自己参考😄

refer 1：【CUDA】Sgemm单精度矩阵乘法（已完结~）

refer 2：https://github.com/tpoisonooo/how-to-optimize-gemm/cuda

refer 3：https://chatgpt.com/

1. 优化技巧5：使用register模拟二级缓存（内积转外积）

我们接着上篇文章来讲解 sgemm 的优化

前面在 v2 版本中我们通过分块的方式将数据从 global memory 放置在 shared memory 中，大大减少了访存所需要的时延，这里，我们进一步考虑从 shared memory 到 register 的过程，如下图所示：

在这里插入图片描述

Note：图片来自于：深入浅出GPU优化系列：GEMM优化（一）

通过寄存器来模拟二级缓存，可以将内积形式转换为外积形式，如下图所示：

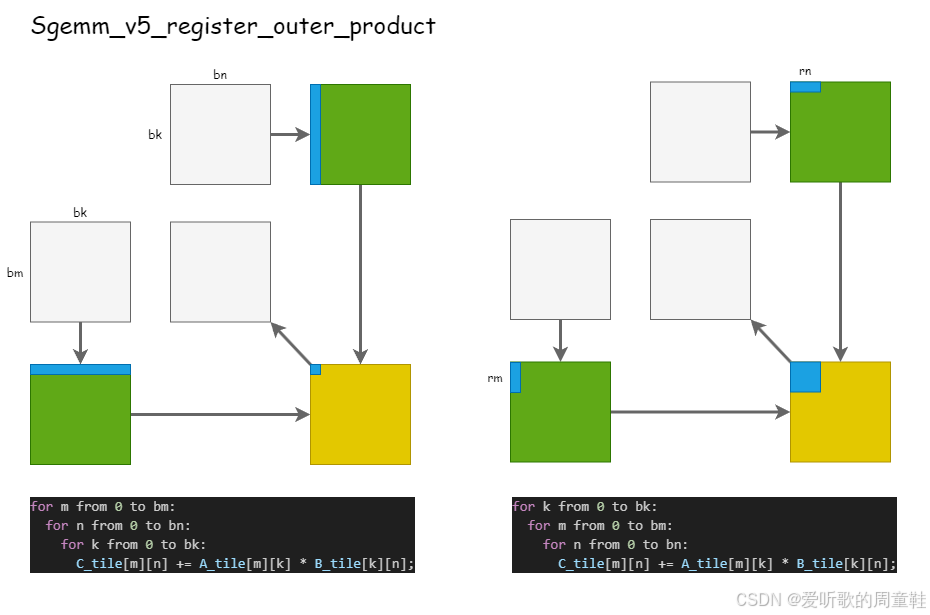

在这里插入图片描述

上图左边展示的是经典内积的形式，通过三层循环，每次计算 C_tile[m][n] 时，从 A_tile[m][k]（蓝色行）与 B[k][n]（蓝色列）中加载值，计算后逐步累加

上图右边改写为按 k 为最外层的循环，变为外积实现。先固定一个 k，将 A_tile[:,k]（蓝色列向量）和 B_tile[k,:] 加载到寄存器中，对 C_tile 的一个子块进行外积更新，相当于更新一个 rank-1 子矩阵，这样可以就减少对全体 A_tile/B_tile 数据的重复加载，起到模拟二级缓存（寄存器暂存）的作用

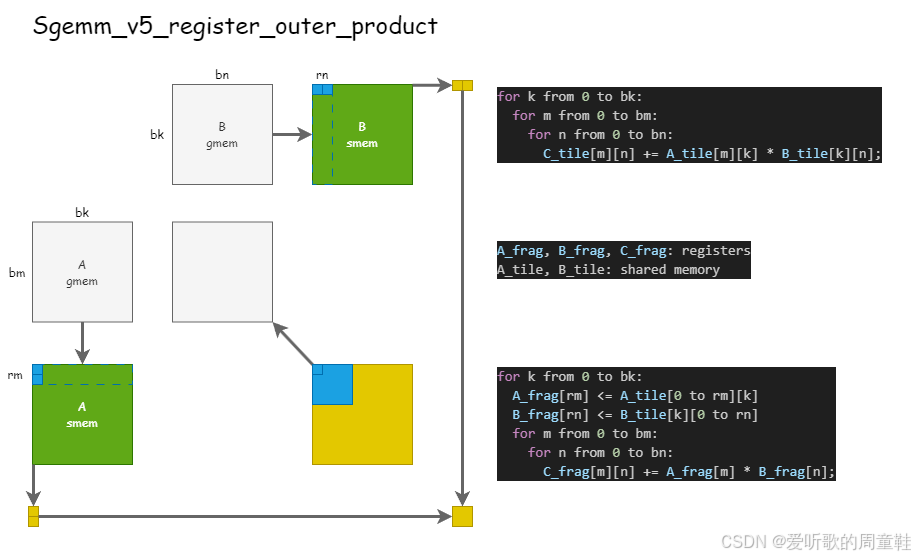

下图展示了利用 register 内积转外积的整体流程：

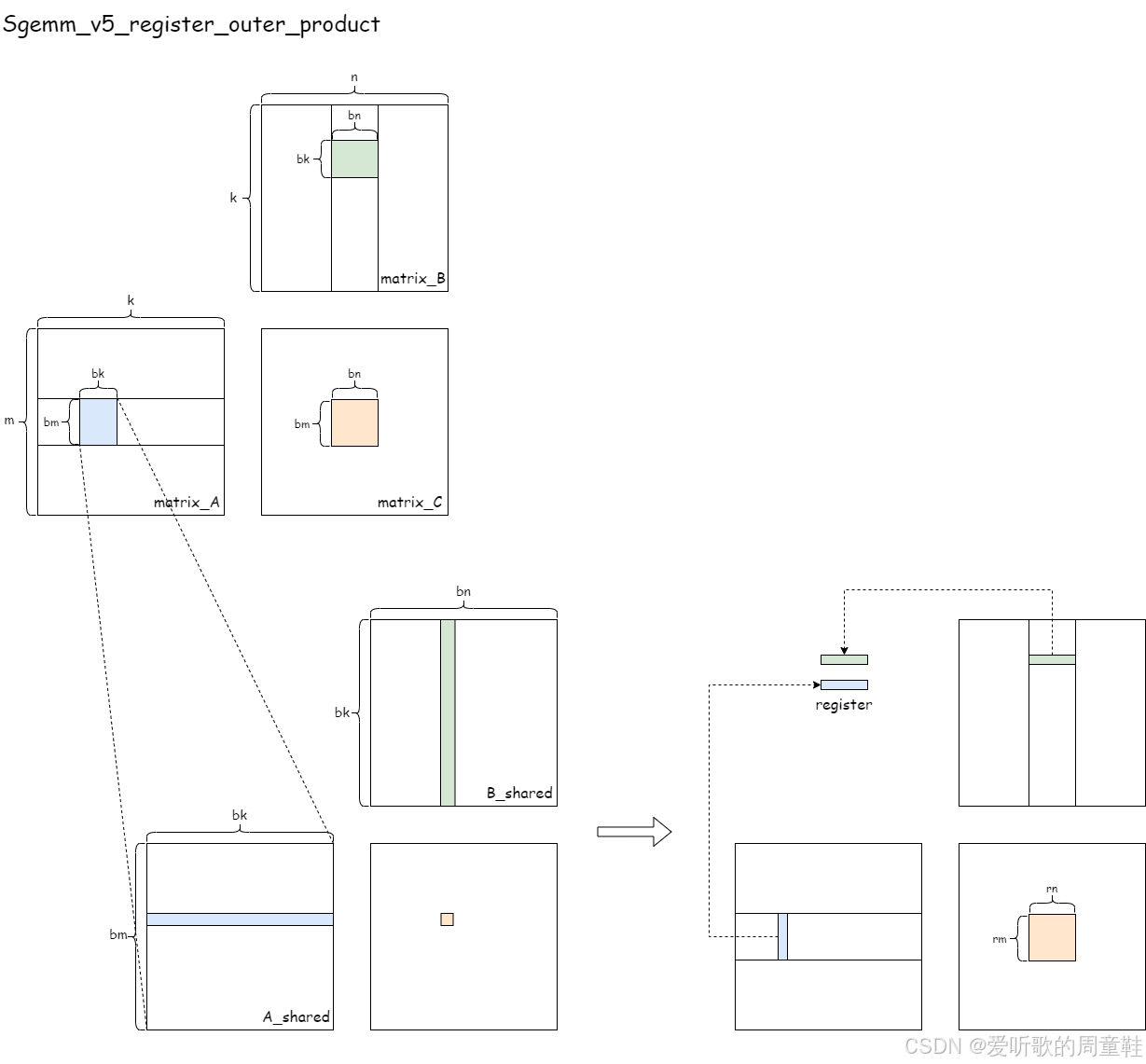

在这里插入图片描述

在将数据从 global memory 加载到 shared memory 之后，还需要进一步加载到 register 中，接着通过外积计算方式逐步累加得到最终的结果

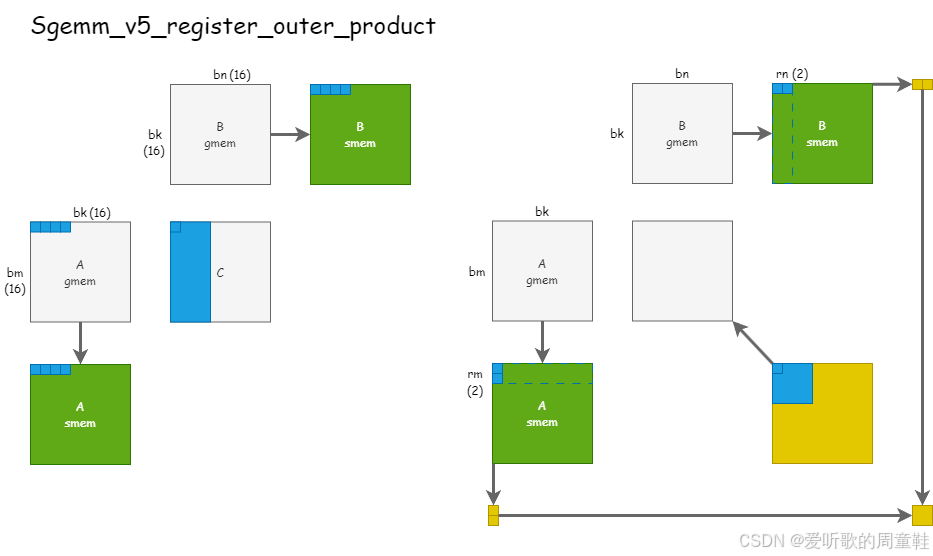

下图还对比了 v4 和 v5 版本的差异，主要体现在寄存器的使用以及内积转外积的实现：

在这里插入图片描述

代码如下：

template<unsigned int BLOCK_SIZE, unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v5_register_outer_product(float* A, float* B, float* C, const int M, const int N, const int K) {int row = blockIdx.y * blockDim.y + threadIdx.y;int col = (blockIdx.x * blockDim.x + threadIdx.x) * NUM_PER_THREAD;extern __shared__ float shared_mem[];float* A_tile = shared_mem;float* B_tile = shared_mem + BLOCK_SIZE * BLOCK_SIZE;constexpr int REG_NUM = NUM_PER_THREAD / 2;float A_reg[REG_NUM] = {0.0f};float B_reg[REG_NUM] = {0.0f};float sum[REG_NUM * REG_NUM] = {0.0f};// re-arrange the layoutint tid = threadIdx.y * blockDim.x + threadIdx.x;int ctx = tid % (BLOCK_SIZE / REG_NUM);int cty = tid / (BLOCK_SIZE / REG_NUM);for(int k_base = 0; k_base < K; k_base += BLOCK_SIZE){// load A_tile from global memory to shared memoryint a_col = k_base + threadIdx.x * NUM_PER_THREAD;FLOAT4(A_tile[threadIdx.y * BLOCK_SIZE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(A[row * K + a_col]);// load B_tile from global memory to shared memoryint b_row = k_base + threadIdx.y;FLOAT4(B_tile[threadIdx.y * BLOCK_SIZE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(B[b_row * N + col]);__syncthreads();// use register to compute the sum of A_tile * B_tile for(int k = 0; k < BLOCK_SIZE; ++k){A_reg[0] = A_tile[(cty * REG_NUM) * BLOCK_SIZE + k];A_reg[1] = A_tile[(cty * REG_NUM + 1) * BLOCK_SIZE + k];B_reg[0] = B_tile[k * BLOCK_SIZE + ctx * REG_NUM];B_reg[1] = B_tile[k * BLOCK_SIZE + ctx * REG_NUM + 1];for(int i = 0; i < REG_NUM; ++i){for(int j = 0; j < REG_NUM; ++j){sum[i * REG_NUM + j] += A_reg[i] * B_reg[j];}}}__syncthreads();        }// write the result to Cfloat* C_start = C + blockIdx.y * blockDim.y * N + blockIdx.x * blockDim.x * NUM_PER_THREAD;for(int i = 0; i < REG_NUM; ++i){for(int j = 0; j < REG_NUM; ++j){C_start[(cty * REG_NUM + i) * N + ctx * REG_NUM + j] = sum[i * REG_NUM + j];}}
}

下面是该代码的详细分析：(from ChatGPT)

1. 核函数签名和参数

template<unsigned int BLOCK_SIZE, unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v5_register_outer_product(float* A, float* B, float* C, const int M, const int N, const int K)
  • 模板参数：
    • BLOCK_SIZE：分块（TILE）的大小，也就是每次只加载 BLOCK_SIZE * BLOCK_SIZE 大小的元素到共享内存中，在示例中 BLOCK_SIZE = 16
    • NUM_PER_THREAD：每个线程处理的元素数量，在示例中 NUM_PER_THREAD = 4 也就是每个线程负责 C 矩阵中 2x2 大小的元素，

2. 线程索引计算

int row = blockIdx.y * blockDim.y + threadIdx.y;
int col = (blockIdx.x * blockDim.x + threadIdx.x) * NUM_PER_THREAD;
  • row：当前线程处理的 A 矩阵的行索引
  • col：当前线程处理的 B 矩阵的起始列索引，注意由于每个线程处理 4 个连续元素，因此需要乘以 NUM_PER_THREAD

3. 共享内存分配

extern __shared__ float shared_mem[];
float* A_tile = shared_mem;
float* B_tile = shared_mem + BLOCK_SIZE * BLOCK_SIZE;
  • 共享内存布局：
    • 动态共享内存 shared_mem 被划分为两部分：
      • A_tile：前 BLOCK_SIZE * BLOCK_SIZE = 256 个 float，用于缓存 A 矩阵的分块
      • B_tile：后 256 个 float，用于缓存 B 矩阵的分块
    • 总共享内存需求：512 个 float（2KB）

4. 寄存器变量声明

constexpr int REG_NUM = NUM_PER_THREAD / 2;
float A_reg[REG_NUM] = {0.0f};
float B_reg[REG_NUM] = {0.0f};
float sum[REG_NUM * REG_NUM] = {0.0f};
  • REG_NUM：
    • NUM_PER_THREAD = 4，所以 REG_NUM = 2
    • 这个设计意味着每个线程将处理 2x2=4 个输出元素
  • 寄存器变量：
    • A_reg[2]：缓存从 A_tile 加载的数据
    • B_reg[2]：缓存从 B_tile 加载的数据
    • sum[4]：累加 2x2 输出块的部分和

5. 数据布局重排

int tid = threadIdx.y * blockDim.x + threadIdx.x;
int ctx = tid % (BLOCK_SIZE / REG_NUM);
int cty = tid / (BLOCK_SIZE / REG_NUM);
  • tid 计算：
    • 线性化的线程 ID，当前线程在 block 中的全局索引，范围 0~63（4x16 线程块）
  • ctx 和 cty 计算：
    • BLOCK_SIZE / REG_NUM = 16 / 2 = 8
    • ctx = tid % 8：线程在 x 方向的逻辑索引（0~7）
    • cty = tid / 8：线程在 y 方向的逻辑索引（0~7）

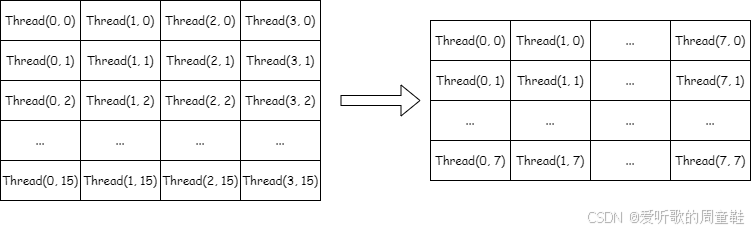

    • 这种重排将 64 个线程组织为 8x8 的网格，每个线程负责 2x2 的输出块，如下图所示

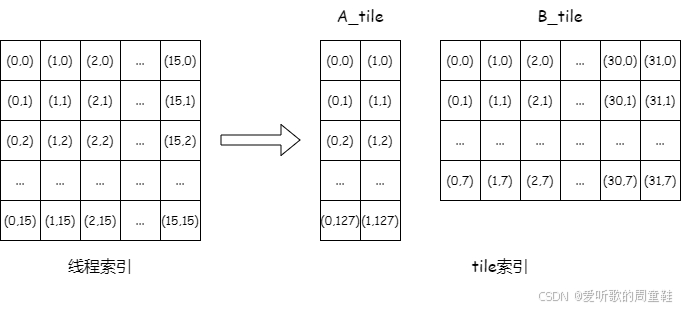

在这里插入图片描述

6. 主计算循环

for(int k_base = 0; k_base < K; k_base += BLOCK_SIZE)
  • 循环结构：
    • 在 K 维度上分块处理，步长为 BLOCK_SIZE = 16
    • 对于 K = 512，共需要 512 / 16 = 32 次迭代

6.1 A_tile 加载

int a_col = k_base + threadIdx.x * NUM_PER_THREAD;
FLOAT4(A_tile[threadIdx.y * BLOCK_SIZE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(A[row * K + a_col]);
  • 加载逻辑：
    • a_col：当前处理的 A 矩阵列索引
    • 使用 FLOAT4 宽指令一次加载 A 矩阵中 4 个连续的 float
    • 写入共享内存 A_tile 中，按行主序排序

Note：关于索引的计算博主在 v4 版本中已经讲过了，这边就不再赘述了

6.2 B_tile 加载

int b_row = k_base + threadIdx.y;
FLOAT4(B_tile[threadIdx.y * BLOCK_SIZE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(B[b_row * N + col]);
  • 加载逻辑：
    • b_row：当前处理的 B 矩阵行索引
    • 同样使用 FLOAT4 宽指令加载 B 矩阵的 4 个连续元素
    • 写入共享内存 B_tile 中，按行主序排序

6.3 同步

__syncthreads();
  • 确保所有线程完成共享内存的加载后才开始计算

6.4 寄存器缓存计算

for(int k = 0; k < BLOCK_SIZE; ++k){A_reg[0] = A_tile[(cty * REG_NUM) * BLOCK_SIZE + k];A_reg[1] = A_tile[(cty * REG_NUM + 1) * BLOCK_SIZE + k];B_reg[0] = B_tile[k * BLOCK_SIZE + ctx * REG_NUM];B_reg[1] = B_tile[k * BLOCK_SIZE + ctx * REG_NUM + 1];
  • 寄存器加载：
    • 每次迭代处理 K 维度的一个元素（k=0 到 15）
    • 从 A_tile 加载两行到 A_reg（由 cty 决定）
    • 从 B_tile 加载两列到 B_reg（由 ctx 决定）
    • 这种访问模式确保了合并的内存访问
  • 外积计算：
    for(int i = 0; i < REG_NUM; ++i){for(int j = 0; j < REG_NUM; ++j){sum[i * REG_NUM + j] += A_reg[i] * B_reg[j];}}
}
  • 计算模式：
    • 这是典型的外积计算：A 的列向量（2 元素）与 B 的行向量（2 元素）相乘，得到 2x2 的矩阵
    • 结果累加到 sum 数组中
    • 共进行 BLOCK_SIZE = 16 次外积累加

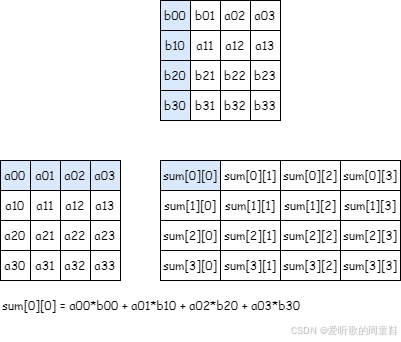

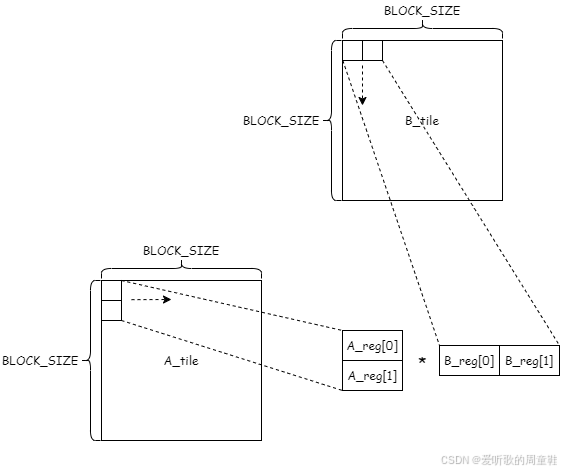

博主绘制了一个草图来简要说明整个流程，如下图所示（以 (ctx,cty)=(0,0) 线程为例）：

在这里插入图片描述

每个线程处理 A_tile 两行数据与 B_tile 两列数据相乘，每次加载 A_tile 两个数据和 B_tile 两个数据到寄存器，循环 BLOCK_SIZE 次

6.5 第二次同步

__syncthreads();
  • 确保所有线程完成当前块的计算后再加载下一块

7. 结果写回

float* C_start = C + blockIdx.y * blockDim.y * N + blockIdx.x * blockDim.x * NUM_PER_THREAD;
for(int i = 0; i < REG_NUM; ++i){for(int j = 0; j < REG_NUM; ++j){C_start[(cty * REG_NUM + i) * N + ctx * REG_NUM + j] = sum[i * REG_NUM + j];}
}
  • C_start 计算：
    • 计算当前线程块对应的的 C 矩阵起始位置
    • blockIdx.y * blockDim.y * N：当前线程块在 y 方向的偏移
    • blockIdx.x * blockDim.x * NUM_PER_THREAD：当前线程块在 x 方向的偏移
  • 写回逻辑：
    • 每个线程将其累加的 2x2 结果块写回全局内存
    • 使用 cty 和 ctx 确定写入位置，保持与计算时相同的布局

这里博主在自己实现时发现始终不能很好的定位到 C 的全局索引，绕着绕着就把自己给绕晕了

那其实 UP 主的方法非常的有效，我们先定位到当前 block 对应的矩阵 C 的位置，然后再来处理具体 block 中每个 thread 的部分，这样我们就只要关注每个 block 的索引计算就行了，会简单不少

它也可以写成下面的这种形式：

for(int i = 0; i < REG_NUM; ++i){for(int j = 0; j < REG_NUM; ++j){int c_row = blockIdx.y * blockDim.y + cty * REG_NUM + i;int c_col = blockIdx.x * blockDim.x * NUM_PER_THREAD + ctx * REG_NUM + j;C[c_row * N + c_col] = sum[i * REG_NUM + j];}
}

这个核函数使用寄存器来模拟二级缓存，其中：

  • 寄存器缓存层次：
    • 第一级：共享内存缓存全局内存数据
    • 第二级：寄存器缓存共享内存数据
    • 这种层次结构减少了共享内存的访问压力
  • 数据流分析：
    • 全局内存 ➡ 共享内存（通过 FLOAT4 宽加载）
    • 共享内存 ➡ 寄存器（标量加载）
    • 寄存器 ➡ 计算单元（高效计算）
  • 性能优化点：
    • 每个线程的 A_reg 和 B_reg 在循环中重复使用，减少共享内存访问
    • 外积计算模式最大化数据复用率
    • 寄存器访问完全无冲突，延迟极低

此外，这个核函数还将内积计算转换为外积计算，博主没有太理解内积转外积过程，这边简要说明下：(from ChatGPT)

首先我们需要理解内积和外积这两个基本概念，再来分析它们在矩阵乘法中的应用

1. 内积（点积）

数学定义：内积是两个向量的乘积，结果是一个标量（单个数值）

对于两个 n n n 维向量 a = [ a 1 , a 2 , … , a n ] \mathbf{a} = [a_1,a_2,\ldots,a_n] a=[a1​,a2​,…,an​] 和 b = [ b 1 , b 2 , … , b n ] \mathbf{b} = [b_1,b_2,\ldots,b_n] b=[b1​,b2​,…,bn​]

内积计算方式如下：

a ⋅ b = a 1 b 1 + a 2 b 2 + … + a n b n = ∑ i = 1 n ( a i b i ) \mathbf{a} \cdot \mathbf{b} = a_1b_1+a_2b_2+\ldots+a_nb_n=\sum_{i=1}^{n}(a_ib_i) a⋅b=a1​b1​+a2​b2​+…+an​bn​=i=1∑n​(ai​bi​)

传统矩阵乘法就是基于内积的：

for(int m = 0; m < M; m++){for(int n = 0; n < N; n++){float sum = 0;for(int k = 0; k < K; k++){sum += A[m * K + k] * B[k * N + n];}C[m * N + n] = sum;}
}

特点：

  • 每个输出元素需要遍历 K 维度
  • 内存访问模式不连续（A 按行访问，B 按列访问）
  • 计算访存比低

2. 外积

数学定义：外积是两个向量的乘积，结果是一个矩阵

对于向量 u = [ u 1 , u 2 , … , u m ] \mathbf{u} = [u_1,u_2,\ldots,u_m] u=[u1​,u2​,…,um​] 和 v = [ v 1 , v 2 , … , v n ] \mathbf{v} = [v_1,v_2,\ldots,v_n] v=[v1​,v2​,…,vn​]

外积计算方式如下：

u × v T = [ u 1 u 2 ⋮ u m ] [ v 1 v 2 ⋯ v n ] = [ u 1 v 1 u 1 v 2 ⋯ u 1 v n u 2 v 1 u 2 v 2 ⋯ u 2 v n ⋮ ⋮ ⋱ ⋮ u m v 1 u m v 2 ⋯ u m v n ] \mathbf{u} \times \mathbf{v}^T = \begin{bmatrix} u_1 \\ u_2 \\ \vdots \\ u_m \end{bmatrix} \begin{bmatrix} v_1 & v_2 & \cdots & v_n \end{bmatrix}= \begin{bmatrix} u_1 v_1 & u_1 v_2 & \cdots & u_1 v_n \\ u_2 v_1 & u_2 v_2 & \cdots & u_2 v_n \\ \vdots & \vdots & \ddots & \vdots \\ u_m v_1 & u_m v_2 & \cdots & u_m v_n \end{bmatrix} u×vT= ​u1​u2​⋮um​​ ​[v1​​v2​​⋯​vn​​]= ​u1​v1​u2​v1​⋮um​v1​​u1​v2​u2​v2​⋮um​v2​​⋯⋯⋱⋯​u1​vn​u2​vn​⋮um​vn​​ ​

外积方法将矩阵乘法计算重构为多个小矩阵的乘积累加，在核函数中的具体表现为：

1. 数据分块：

  • 将 A_tile 按列分块（16x2 的小块）
  • 将 B_tile 按行分块（2x16 的小块）

2. 计算单元：

// 外积计算核心代码
A_reg[0] = A_tile[...]; // 加载A的一列2个元素
A_reg[1] = A_tile[...];B_reg[0] = B_tile[...]; // 加载B的一行2个元素
B_reg[1] = B_tile[...];// 计算2x2外积并累加
for(int i = 0; i < 2; i++)for(int j = 0; j < 2; j++)sum[i * 2 + j] += A_reg[i] * B_reg[j];

3. 数学表示：

每次迭代计算的是：

[ A 1 A 2 ] [ B 1 B 2 ] = [ A 1 B 1 A 1 B 2 A 2 B 1 A 2 A 2 ] \begin{bmatrix} A_1 \\ A_2 \\ \end{bmatrix} \begin{bmatrix} B_1 \ B_2 \end{bmatrix}= \begin{bmatrix} A_1 B_1 & A_1 B_2\\ A_2 B_1 & A_2 A_2\\ \end{bmatrix} [A1​A2​​][B1​ B2​​]=[A1​B1​A2​B1​​A1​B2​A2​A2​​]

然后将这些 2x2 的小矩阵累加到最终结果中

与传统内积方法相比，外积更适合 GPU，这主要是因为：

  • 更高的数据复用：
    • 在计算 2x2 外积时，A 的 2 个元素与 B 的 2 个元素产生 4 次乘加
    • 相比内积方法（1 个 A 元素 x 1 个 B 元素 = 1 次乘加），计算密度提高 4 倍
  • 更连续的内存访问：
    • 外积方法中，A 按列访问，B 按行访问，都是连续内存访问
    • 内积方法中，B 必须按列访问，导致非连续访问
  • 更适合 SIMT 架构：
    • GPU 擅长并行执行相同指令
    • 外积方法让每个线程处理一个小矩阵，并行度高
    • 内积方法线程间计算模式差异大，不利于并行
  • 更高的计算强度：
    • 每次加载的数据参与更多计算操作
    • 更好地隐藏内存访问延迟

性能和带宽测试结果如下：

优化手段矩阵维度GridBlock耗时(us)Memory Throughout(%)DRAM Throughout(%)
v0_global_memory512x512(32,32)(16,16)471.7896.941.56
v1_shared_memory256x256(16,16)(16,16)82.1178.921.84
v2_shared_memory_sliding_window512x512(32,32)(16,16)362.5094.457.05
v3_increase_work_of_per_thread512x512(16,16)(16,16)204.2684.013.64
v4_using_float4512x512(32,32)(4,16)209.6091.993.44
v5_register_outer_product512x512(32,32)(4,16)206.1879.103.50

2. 优化技巧6：使用register模拟二级缓存 + float4

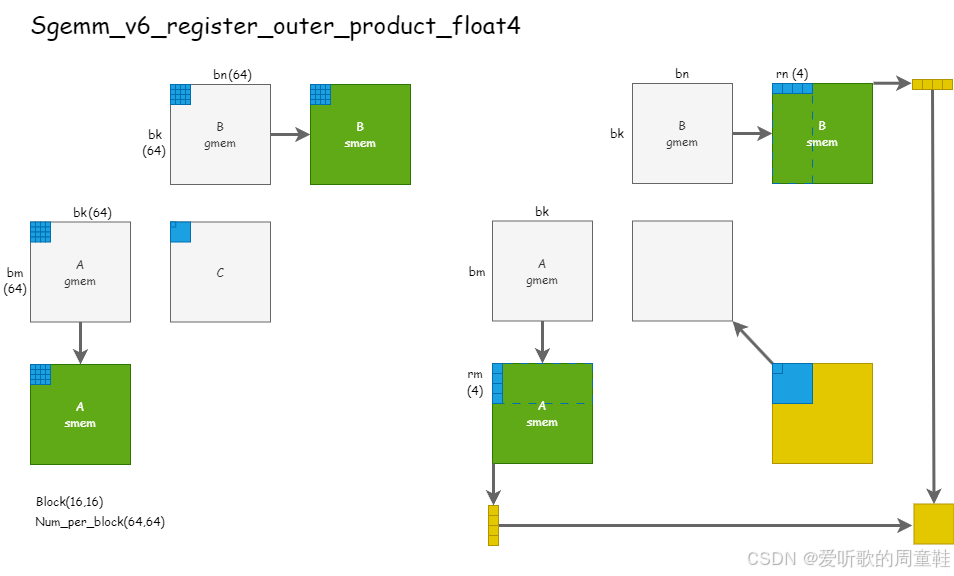

这个小节我们尝试将 v4 和 v5 版本融合起来，既使用寄存器外积形式，又使用 float4 向量化加载，流程如下图所示：

在这里插入图片描述

由于我们需要使用 float4 来向量化加载，因此寄存器的数量我们各增加到 4 个，此时每个线程负责处理 4x4 大小的数据，如上图所示。另外由于 B_tile 中的四个元素在内存中是连续的，因此可以使用 float4 加载，而对应的 A_tile 中的四个元素并不是连续存储的，所以对于 A_tile 我们还是来一个个手动加载到寄存器中

代码如下：

template<unsigned int NUM_PER_TILE, unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v6_register_outer_product_float4(float* A, float* B, float* C, const int M, const int N, const int K){int row = (blockIdx.y * blockDim.y + threadIdx.y) * NUM_PER_THREAD;int col = (blockIdx.x * blockDim.x + threadIdx.x) * NUM_PER_THREAD;extern __shared__ float shared_mem[];float* A_tile = shared_mem;float* B_tile = shared_mem + NUM_PER_TILE * NUM_PER_TILE;float A_reg[NUM_PER_THREAD] = {0.0f};float B_reg[NUM_PER_THREAD] = {0.0f};float sum[NUM_PER_THREAD * NUM_PER_THREAD] = {0.0f};for(int k_base = 0; k_base < K; k_base += NUM_PER_TILE){for(int i = 0; i < NUM_PER_THREAD; ++i){// load A_tile from global memory to shared memoryint a_col = k_base + threadIdx.x * NUM_PER_THREAD;FLOAT4(A_tile[(threadIdx.y * NUM_PER_THREAD + i) * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(A[(row + i) * K + a_col]);// load B_tile from global memory to shared memoryint b_row = k_base + threadIdx.y * NUM_PER_THREAD;FLOAT4(B_tile[(threadIdx.y * NUM_PER_THREAD + i) * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(B[(b_row + i) * N + col]);}__syncthreads();// use register to compute the sum of A_tile * B_tilefor(int k = 0; k < NUM_PER_TILE; ++k){A_reg[0] = A_tile[(threadIdx.y * NUM_PER_THREAD + 0) * NUM_PER_TILE + k];A_reg[1] = A_tile[(threadIdx.y * NUM_PER_THREAD + 1) * NUM_PER_TILE + k];A_reg[2] = A_tile[(threadIdx.y * NUM_PER_THREAD + 2) * NUM_PER_TILE + k];A_reg[3] = A_tile[(threadIdx.y * NUM_PER_THREAD + 3) * NUM_PER_TILE + k];FLOAT4(B_reg[0]) = FLOAT4(B_tile[k * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]);for(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}}}__syncthreads();        }// write the result to Cfloat* C_start = C + blockIdx.y * NUM_PER_TILE * N + blockIdx.x * NUM_PER_TILE;for(int i = 0; i < NUM_PER_THREAD; ++i){FLOAT4(C_start[(threadIdx.y * NUM_PER_THREAD + i) * N + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(sum[i * NUM_PER_THREAD]);}
}

下面是该代码的详细分析：(from ChatGPT)

1. 核函数签名与参数

template<unsigned int NUM_PER_TILE, unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v6_register_outer_product_float4(float* A, float* B, float* C, const int M, const int N, const int K)
  • 模板参数：
    • NUM_PER_TILE：每个线程块每次处理的分块矩阵的大小，也就是将 NUM_PER_TILE * NUM_PER_TILE 大小的矩阵加载到共享内存中，相当于之前的 BLOCK_SIZE 变量，在当前示例中其值为 64
    • NUM_PER_THREAD：每个线程处理的元素数量，在当前示例中为 4
      • 注意，这里可能会引发歧义，实际上在当前核函数中每个线程处理的元素数量是 4x4=16，NUM_PER_THREAD 在这里表示的是行和列方向上各处理 4 个元素

2. 线程索引计算

int row = (blockIdx.y * blockDim.y + threadIdx.y) * NUM_PER_THREAD;
int col = (blockIdx.x * blockDim.x + threadIdx.x) * NUM_PER_THREAD;
  • row：当前线程处理的 A 矩阵的行索引，乘以 NUM_PER_THREAD 得到实际起始行
  • col：当前线程处理的 B 矩阵的列索引，乘以 NUM_PER_THREAD 得到实际起始列

3. 共享内存分配

extern __shared__ float shared_mem[];
float* A_tile = shared_mem;
float* B_tile = shared_mem + NUM_PER_TILE * NUM_PER_TILE;
  • 动态共享内存 shared_mem 被划分为两部分：
    • A_tile：前 NUM_PER_TILE * NUM_PER_TILE = 4096 个 float，用于缓存 A 矩阵的分块
    • B_tile：后 4096 个 float，用于缓存 B 矩阵的分块
  • 总共享内存需求：8192 个 float（32KB）

4. 寄存器变量声明

float A_reg[NUM_PER_THREAD] = {0.0f};  // 4个寄存器缓存A数据
float B_reg[NUM_PER_THREAD] = {0.0f};  // 4个寄存器缓存B数据
float sum[NUM_PER_THREAD * NUM_PER_THREAD] = {0.0f}; // 16个寄存器存储结果
  • 每个线程：
    • 缓存 4 个 A 元素和 4 个 B 元素
    • 累加 4x4=16 个部分和

5. 主计算循环

for(int k_base = 0; k_base < K; k_base += NUM_PER_TILE)
  • 循环结构：
    • 在 K 维度上分块处理，步长为 NUM_PER_TILE = 64
    • 对于 K = 512，共需要 512 / 64 = 8 次迭代

5.1 数据加载阶段

for(int i = 0; i < NUM_PER_THREAD; ++i){// 加载A_tileint a_col = k_base + threadIdx.x * NUM_PER_THREAD;FLOAT4(A_tile[(threadIdx.y * NUM_PER_THREAD + i) * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(A[(row + i) * K + a_col]);// 加载B_tileint b_row = k_base + threadIdx.y * NUM_PER_THREAD;FLOAT4(B_tile[(threadIdx.y * NUM_PER_THREAD + i) * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(B[(b_row + i) * N + col]);
}
  • A_tile 加载
    • 每个线程加载 4 个 FLOAT4（16 个 float）
    • 访问模式：连续访问 A 的 4 行
    • 使用 FLOAT4 实现向量化加载
  • B_tile 加载
    • 同样加载 4 个 FLOAT4
    • 访问模式：连续访问 B 的 4 列

5.2 同步

__syncthreads();
  • 确保所有线程完成共享内存的加载后才开始计算

5.3 外积计算

for(int k = 0; k < NUM_PER_TILE; ++k){// 加载A的4个元素（一列）A_reg[0] = A_tile[(threadIdx.y * NUM_PER_THREAD + 0) * NUM_PER_TILE + k];A_reg[1] = A_tile[(threadIdx.y * NUM_PER_THREAD + 1) * NUM_PER_TILE + k];A_reg[2] = A_tile[(threadIdx.y * NUM_PER_THREAD + 2) * NUM_PER_TILE + k];A_reg[3] = A_tile[(threadIdx.y * NUM_PER_THREAD + 3) * NUM_PER_TILE + k];// 用FLOAT4加载B的4个元素（一行）FLOAT4(B_reg[0]) = FLOAT4(B_tile[k * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]);// 计算4x4外积for(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}}
}
  • 关键优化点：
    • 寄存器缓存：A_reg 和 B_reg 缓存共享内存数据
    • 外积计算：4 元素列向量 x 4 元素行向量 ➡ 4x4 矩阵
    • 向量化加载：B_reg 使用 FLOAT4 一次性加载 4 个元素
  • 计算过程：
    • 对每个 k（0~63）：
      • 从 A_tile 加载一列 4 个元素到 A_reg
      • 从 B_tile 加载一行 4 个元素到 B_reg（用 FLOAT4）
      • 计算 4x4 外积并累加到 sum

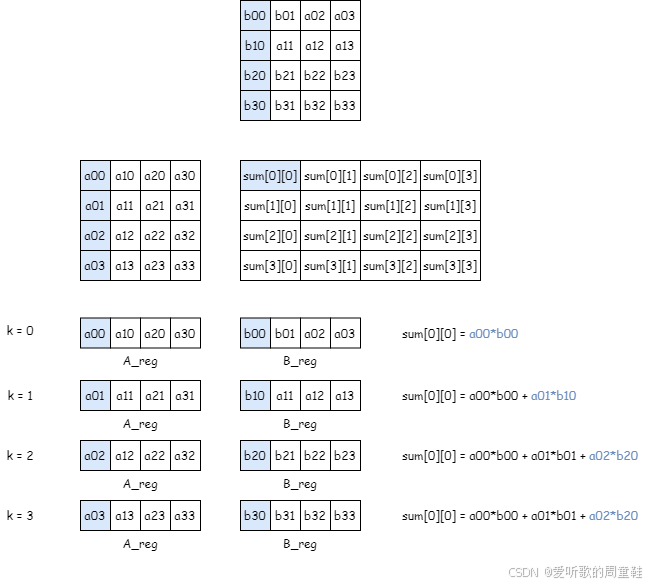

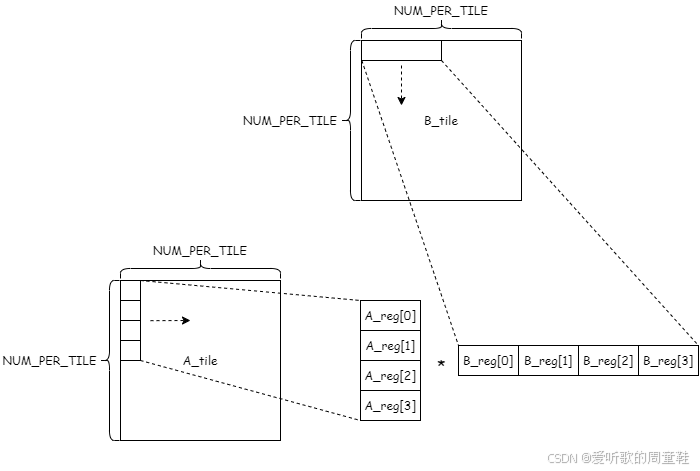

整个过程如下图所示（以 thread(0, 0) 线程为例）：

在这里插入图片描述

每个线程处理 A_tile 四行数据与 B_tile 四列数据相乘，每次加载 A_tile 四个数据和 B_tile 四个数据到寄存器，其中 B_tile 的四个数据内存连续，因此可以使用 float4 向量化加载，循环 NUM_PER_TILE 次

5.4 第二次同步

__syncthreads();
  • 确保所有线程完成当前块的计算后再加载下一块

6. 结果写回

float* C_start = C + blockIdx.y * NUM_PER_TILE * N + blockIdx.x * NUM_PER_TILE;
for(int i = 0; i < NUM_PER_THREAD; ++i){FLOAT4(C_start[(threadIdx.y * NUM_PER_THREAD + i) * N + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(sum[i * NUM_PER_THREAD]);
}
  • 写回优化：
    • 使用 FLOAT4 一次性写回 4 个结果
    • 每个线程写回 4x4=16 个结果元素
    • 写回位置计算考虑了线程块和线程的索引

和 v5 版本相比的差异如下：

  • 分块大小
    • 之前：BLOCK_SIZE = 16
    • 现在：NUM_PER_TILE = 64
  • 线程组织
    • 之前：4x46=64 线程/块
    • 现在：16x16=256 线程/块
  • 外积规模
    • 之前：2x2 外积
    • 现在：4x4 外积

v6 版本的实现通过更大的分块、更大的线程和更大的外积规模，进一步提高了计算效率和内存访问信息，此外通过 float4 向量化加载 B 矩阵和写回 C 矩阵进一步提高了吞吐量

性能和带宽测试结果如下：

优化手段矩阵维度GridBlock耗时(us)Memory Throughout(%)DRAM Throughout(%)
v0_global_memory512x512(32,32)(16,16)471.7896.941.56
v1_shared_memory256x256(16,16)(16,16)82.1178.921.84
v2_shared_memory_sliding_window512x512(32,32)(16,16)362.5094.457.05
v3_increase_work_of_per_thread512x512(16,16)(16,16)204.2684.013.64
v4_using_float4512x512(32,32)(4,16)209.6091.993.44
v5_register_outer_product512x512(32,32)(4,16)206.1879.103.50
v6_register_outer_product_float4512x512(8,8)(16,16)84.9960.387.28

3. 优化技巧7：global memory转置再存放shared memory

在 v6 版本中 A_tile 从共享内存到寄存器的加载我们并没有使用 float4，因为它们之间的内存并不是连续的。那这里我们可以考虑在将 A 矩阵存入 shared memory 之前做一次转置，这样就可以也使用 float4 来处理 A_tile，如下图所示：

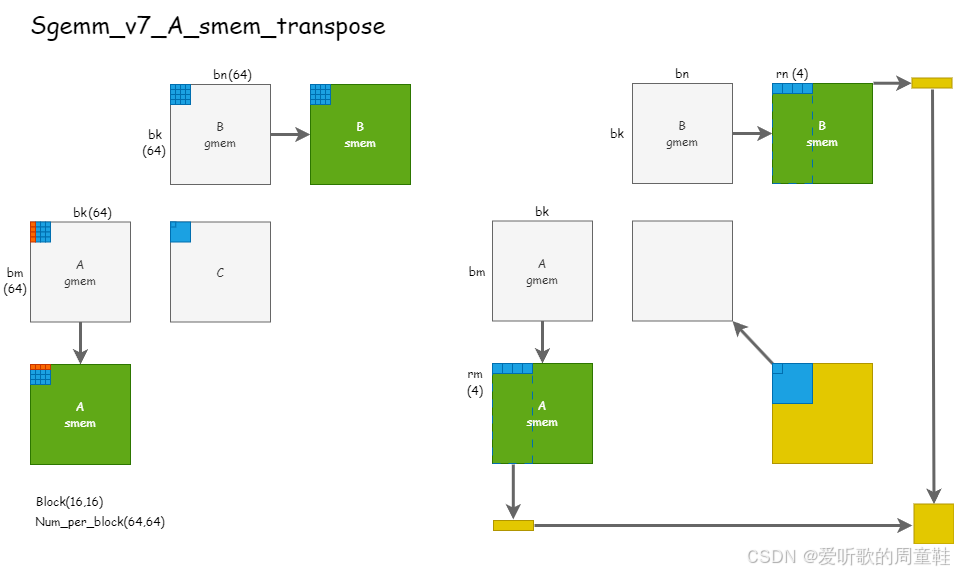

在这里插入图片描述

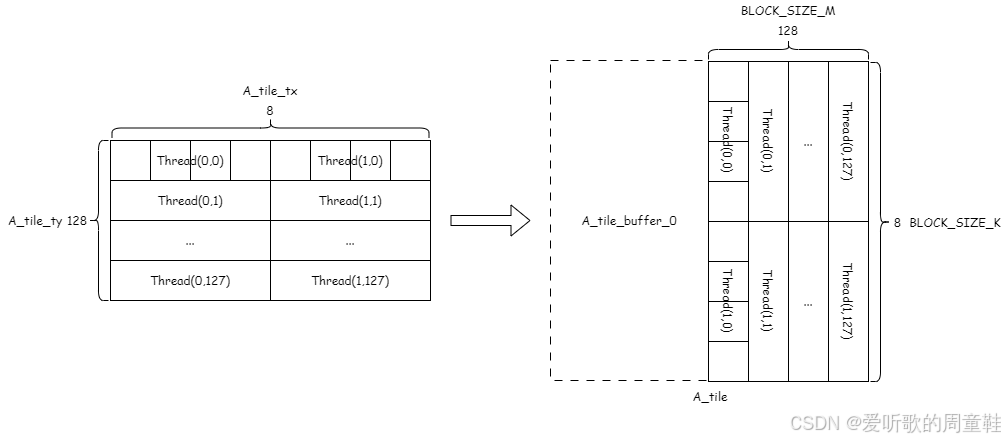

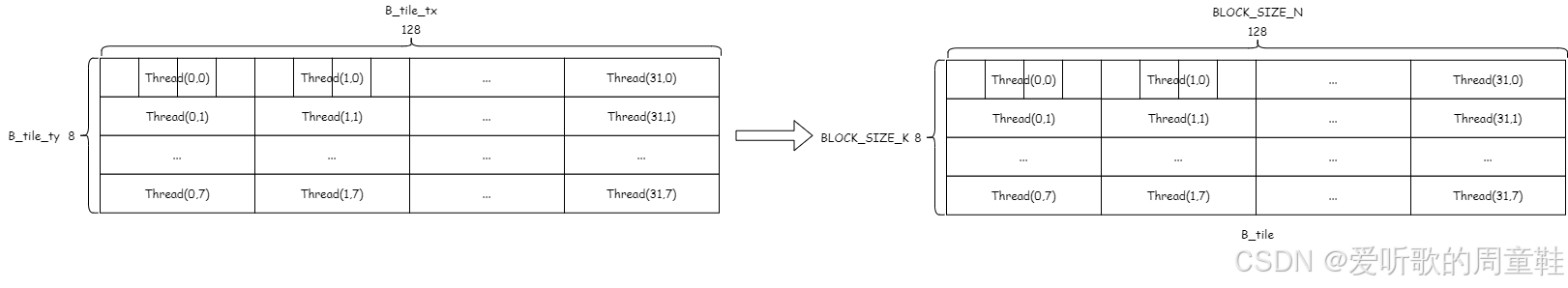

相比于之前的版本（v6）这里我们考虑在将矩阵 A 的元素从 global memory 加载到 shared memory 时做一个转置，这样我们在做外积计算时就可以直接取 A_tile 中的连续 4 个元素

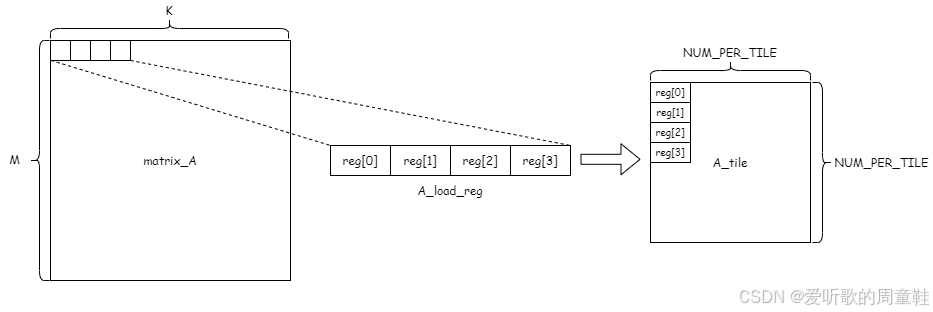

加载流程如下：

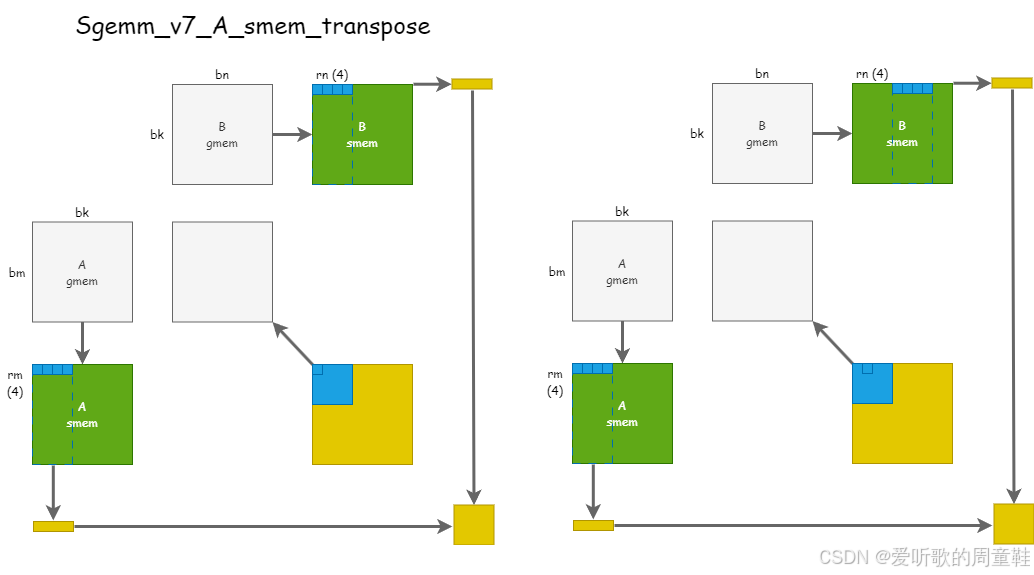

在这里插入图片描述

这个实现方式就是借用 4 个临时的寄存器来完成转置操作，首先通过 float4 向量化读取 A 中的 4 个元素并存储在临时的 4 个寄存器中，接着将 4 个寄存器的值按照转置的方式填充到 A_tile 共享内存中，然后依次循环其他加载的元素，最终它相当于把之前 A_tile 整个给转置过来了

计算流程如下：

在这里插入图片描述

这个实现在外积计算时会相对简单些，因为 A_tile 是转置存储的，因此我们现在完全可以像加载 B_tile 一样通过 float4 来加载 A_tile 了，所以在上图中我们可以清晰的看到 A_tile 和 B_tile 的加载相同

代码如下：

template<unsigned int NUM_PER_TILE, unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v7_A_smen_transpose(float* A, float* B, float* C, const int M, const int N, const int K){int row = (blockIdx.y * blockDim.y + threadIdx.y) * NUM_PER_THREAD;int col = (blockIdx.x * blockDim.x + threadIdx.x) * NUM_PER_THREAD;extern __shared__ float shared_mem[];float* A_tile = shared_mem;float* B_tile = shared_mem + NUM_PER_TILE * NUM_PER_TILE;float A_reg[NUM_PER_THREAD] = {0.0f};float B_reg[NUM_PER_THREAD] = {0.0f};float A_load_reg[NUM_PER_THREAD] = {0.0f};float sum[NUM_PER_THREAD * NUM_PER_THREAD] = {0.0f};for(int k_base = 0; k_base < K; k_base += NUM_PER_TILE){for(int i = 0; i < NUM_PER_THREAD; ++i){// col-major load A_tile from global memory to shared memoryint a_col = k_base + threadIdx.x * NUM_PER_THREAD;FLOAT4(A_load_reg[0]) = FLOAT4(A[(row + i) * K + a_col]);A_tile[(threadIdx.x * NUM_PER_THREAD + 0) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[0];A_tile[(threadIdx.x * NUM_PER_THREAD + 1) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[1];A_tile[(threadIdx.x * NUM_PER_THREAD + 2) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[2];A_tile[(threadIdx.x * NUM_PER_THREAD + 3) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[3];// load B_tile from global memory to shared memoryint b_row = k_base + threadIdx.y * NUM_PER_THREAD;FLOAT4(B_tile[(threadIdx.y * NUM_PER_THREAD + i) * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(B[(b_row + i) * N + col]);}__syncthreads();// use register to compute the sum of A_tile * B_tilefor(int k = 0; k < NUM_PER_TILE; ++k){FLOAT4(A_reg[0]) = FLOAT4(A_tile[k * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD]);FLOAT4(B_reg[0]) = FLOAT4(B_tile[k * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]);for(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}}}__syncthreads();        }// write the result to Cfloat* C_start = C + blockIdx.y * NUM_PER_TILE * N + blockIdx.x * NUM_PER_TILE;for(int i = 0; i < NUM_PER_THREAD; ++i){FLOAT4(C_start[(threadIdx.y * NUM_PER_THREAD + i) * N + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(sum[i * NUM_PER_THREAD]);}
}

v7 版本最核心的改进是对 A_tile 进行转置存储，使得从共享内存加载到寄存器时也能使用 FLOAT4 向量化加载，这种优化带来了以下关键变化：

  • A_tile 内存布局重构：从行主序改为列主序
  • 加载模式改变：使用 FLOAT4 同时加载 A 和 B 的数据
  • 新增中间寄存器：A_load_reg 用于临时存储转置数据

关键代码分析如下：(from ChatGPT)

1. 新增寄存器变量

float A_load_reg[NUM_PER_THREAD] = {0.0f};  // 新增的临时寄存器
  • 作用：临时存储从全局内存加载的 A 矩阵数据，用于转置写入共享内存
  • 必要性：实现从行优先到列优先的布局转换

2. A_tile 加载逻辑重构（核心变化）

// v6版本（原始行主序加载）:
FLOAT4(A_tile[(threadIdx.y * NUM_PER_THREAD + i) * NUM_PER_TILE + threadIdx.x * NUM_PER_THREAD]) =
FLOAT4(A[(row + i) * K + a_col]);// v7版本（转置列主序加载）:
FLOAT4(A_load_reg[0]) = FLOAT4(A[(row + i) * K + a_col]);
A_tile[(threadIdx.x * NUM_PER_THREAD + 0) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[0];
A_tile[(threadIdx.x * NUM_PER_THREAD + 1) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[1];
A_tile[(threadIdx.x * NUM_PER_THREAD + 2) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[2];
A_tile[(threadIdx.x * NUM_PER_THREAD + 3) * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD + i] = A_load_reg[3];
  • 转置操作解析：
    • 1. 用 FLOAT4 从全局内存连续加载 4 个元素到 A_load_reg
    • 2. 将这些元素分散存储到共享内存的不同位置，实现转置
    • 3. 存储模式：(threadIdx.x * NUM_PER_THREAD + n) 决定列，(threadIdx.y * NUM_PER_THREAD + i) 决定行
  • 内存布局对比：
    • v6：A_tile 按行存储，同一行的元素在内存中连续
    • v7：A_tile 按列存储，同一列的元素在内存中连续

整个加载过程如下图所示（以 thread(0, 0) 为例）：

在这里插入图片描述

数据从 global memory 加载到寄存器中和之前保持一致，都是行主序加载。但是将数据从寄存器加载到 shared memory 中时是转置加载的，也就是列主序加载，这样我们在后续计算时也可以使用 float4 来加载 A_tile

3. 计算核心的优化（关键改进）

// v6版本（标量加载A）:
A_reg[0] = A_tile[(threadIdx.y * NUM_PER_THREAD + 0) * NUM_PER_TILE + k];
// ...（加载4个标量）// v7版本（FLOAT4加载A）:
FLOAT4(A_reg[0]) = FLOAT4(A_tile[k * NUM_PER_TILE + threadIdx.y * NUM_PER_THREAD]);
  • 优化效果：原来需要 4 次单独加载，现在 1 次 FLOAT4 完成

我们举个简单的例子来说明下这一过程

假设矩阵 A 和矩阵 B 都是 4x4 大小，则二者相乘计算如下图所示：

在这里插入图片描述

其中 sum[0][0] 的计算结果如图中所示，A 的一行和 B 的一列相乘

假设矩阵 A 和矩阵 B 都加载到了 A_tile 和 B_tile 中，且 A_tile 是列主序加载，则此时 sum[0][0] 的计算如下图所示：

在这里插入图片描述

由于 A_tile 是列主序存储，因此可以和 B_tile 一样通过 float4 向量化加载，加载到寄存器后由于是外积相乘，因此每次循环恰好计算相应元素的乘积，最终的结果也和前面保持一致

性能和带宽测试结果如下：

优化手段矩阵维度GridBlock耗时(us)Memory Throughout(%)DRAM Throughout(%)
v0_global_memory512x512(32,32)(16,16)471.7896.941.56
v1_shared_memory256x256(16,16)(16,16)82.1178.921.84
v2_shared_memory_sliding_window512x512(32,32)(16,16)362.5094.457.05
v3_increase_work_of_per_thread512x512(16,16)(16,16)204.2684.013.64
v4_using_float4512x512(32,32)(4,16)209.6091.993.44
v5_register_outer_product512x512(32,32)(4,16)206.1879.103.50
v6_register_outer_product_float4512x512(8,8)(16,16)84.9960.387.28
v7_A_smem_transpose512x512(8,8)(16,16)118.2165.855.39

4. 优化技巧8：使用double buffer加速矩阵乘法

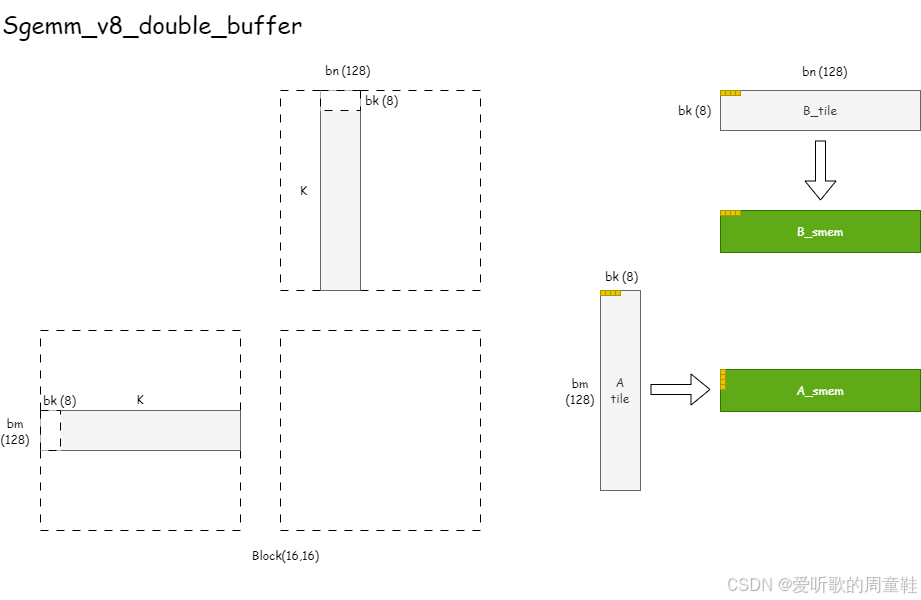

之前的版本中我们的 shared memory 只有一组，如下图所示：

在这里插入图片描述

这里考虑使用两组，也就是 double buffer 的优化策略，其中一组先预填充，另一组异步加载，然后对预填充的缓冲区计算，这样可以确保加载和计算重叠，有助于延迟隐藏，具体的实现流程我们还是来看代码慢慢讲解吧

代码如下：

template<unsigned int BLOCK_SIZE_M,unsigned int BLOCK_SIZE_N,unsigned int BLOCK_SIZE_K,unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v8_double_buffer(float* A, float* B, float* C, const int M, const int N, const int K){float* A_start = A + blockIdx.y * BLOCK_SIZE_M * K;float* B_start = B + blockIdx.x * BLOCK_SIZE_N;// double bufferextern __shared__ float shared_mem[];int A_tile_per_buffer_size = BLOCK_SIZE_K * BLOCK_SIZE_M;int B_tile_per_buffer_size = BLOCK_SIZE_K * BLOCK_SIZE_N;float* A_tile = shared_mem;float* B_tile = shared_mem + 2 * A_tile_per_buffer_size;float A_reg[NUM_PER_THREAD] = {0.0f};float B_reg[NUM_PER_THREAD] = {0.0f};float A_load_reg[4] = {0.0f};float sum[NUM_PER_THREAD * NUM_PER_THREAD] = {0.0f};// re-arrange the layoutint tid = threadIdx.y * blockDim.x + threadIdx.x;   // 0~256int A_tile_tx = tid % (BLOCK_SIZE_K / 4);           // 0~1int A_tile_ty = tid / (BLOCK_SIZE_K / 4);           // 0~127int B_tile_tx = tid % (BLOCK_SIZE_N / 4);           // 0~31int B_tile_ty = tid / (BLOCK_SIZE_N / 4);           // 0~7// prefetch first tileFLOAT4(A_load_reg[0]) = FLOAT4(A_start[A_tile_ty * K + A_tile_tx * 4]);A_tile[(A_tile_tx * 4 + 0) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[0]; A_tile[(A_tile_tx * 4 + 1) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[1]; A_tile[(A_tile_tx * 4 + 2) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[2]; A_tile[(A_tile_tx * 4 + 3) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[3]; FLOAT4(B_tile[B_tile_ty * BLOCK_SIZE_N + B_tile_tx * 4]) = FLOAT4(B_start[B_tile_ty * N + B_tile_tx * 4]);__syncthreads();int buffer_idx = 1;for(int k_base = BLOCK_SIZE_K; k_base < K; k_base += BLOCK_SIZE_K){// prefetch next tileFLOAT4(A_load_reg[0]) = FLOAT4(A_start[A_tile_ty * K + A_tile_tx * 4 + k_base]);A_tile[buffer_idx * A_tile_per_buffer_size + (A_tile_tx * 4 + 0) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[0]; A_tile[buffer_idx * A_tile_per_buffer_size + (A_tile_tx * 4 + 1) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[1]; A_tile[buffer_idx * A_tile_per_buffer_size + (A_tile_tx * 4 + 2) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[2]; A_tile[buffer_idx * A_tile_per_buffer_size + (A_tile_tx * 4 + 3) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[3]; FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + B_tile_ty * BLOCK_SIZE_N + B_tile_tx * 4]) = FLOAT4(B_start[(B_tile_ty + k_base) * N + B_tile_tx * 4]);// toggle buffer indexbuffer_idx = buffer_idx ^ 1;// compute current tilefor(int k = 0; k < BLOCK_SIZE_K; ++k){// load A_tile and B_tile from shared memory to registerFLOAT4(A_reg[0]) = FLOAT4(A_tile[buffer_idx * A_tile_per_buffer_size + k * BLOCK_SIZE_M + threadIdx.y * NUM_PER_THREAD]);FLOAT4(A_reg[4]) = FLOAT4(A_tile[buffer_idx * A_tile_per_buffer_size + k * BLOCK_SIZE_M + threadIdx.y * NUM_PER_THREAD + 4]);FLOAT4(B_reg[0]) = FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + k * BLOCK_SIZE_N + threadIdx.x * NUM_PER_THREAD]);FLOAT4(B_reg[4]) = FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + k * BLOCK_SIZE_N + threadIdx.x * NUM_PER_THREAD + 4]);// use register to compute the sum of A_tile * B_tilefor(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}}}__syncthreads();}buffer_idx = buffer_idx ^ 1;for(int k = 0; k < BLOCK_SIZE_K; ++k){// compute the last tileFLOAT4(A_reg[0]) = FLOAT4(A_tile[buffer_idx * A_tile_per_buffer_size + k * BLOCK_SIZE_M + threadIdx.y * NUM_PER_THREAD]);FLOAT4(A_reg[4]) = FLOAT4(A_tile[buffer_idx * A_tile_per_buffer_size + k * BLOCK_SIZE_M + threadIdx.y * NUM_PER_THREAD + 4]);FLOAT4(B_reg[0]) = FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + k * BLOCK_SIZE_N + threadIdx.x * NUM_PER_THREAD]);FLOAT4(B_reg[4]) = FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + k * BLOCK_SIZE_N + threadIdx.x * NUM_PER_THREAD + 4]);for(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}}}    // write the result to Cfloat* C_start = C + blockIdx.y * BLOCK_SIZE_M * N + blockIdx.x * BLOCK_SIZE_N;for(int i = 0; i < NUM_PER_THREAD; ++i){FLOAT4(C_start[(threadIdx.y * NUM_PER_THREAD + i) * N + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(sum[i * NUM_PER_THREAD]);FLOAT4(C_start[(threadIdx.y * NUM_PER_THREAD + i) * N + threadIdx.x * NUM_PER_THREAD + 4]) = FLOAT4(sum[i * NUM_PER_THREAD + 4]);}
}

下面是该代码的详细分析：(from ChatGPT)

1. 核函数签名与参数

template<unsigned int BLOCK_SIZE_M,unsigned int BLOCK_SIZE_N,unsigned int BLOCK_SIZE_K,unsigned int NUM_PER_THREAD>
__global__ void cuda_sgemm_v8_double_buffer(float* A, float* B, float* C, const int M, const int N, const int K)
  • 模板参数
    • BLOCK_SIZE_M = 128：每个线程块处理的 M 维度大小
    • BLOCK_SIZE_N = 128：每个线程块处理的 N 维度大小
    • BLOCK_SIZE_K = 8：每个线程块处理的 K 维度大小
    • NUM_PER_THREAD：每个线程 x 方向和 y 方向分别处理的元素数量
  • 启动参数：
    • block(16, 16)：每个线程块包含 256 个线程
    • grid(4, 4)：整个网格包含 16 个线程块
    • shared_mem_size：双缓冲区所需共享内存

2. 输入矩阵起始指针偏移

float* A_start = A + blockIdx.y * BLOCK_SIZE_M * K;
float* B_start = B + blockIdx.x * BLOCK_SIZE_N;
  • A_start：当前 block 块处理的 A 矩阵的起始指针
  • B_start：当前 block 块处理的 B 矩阵的起始指针

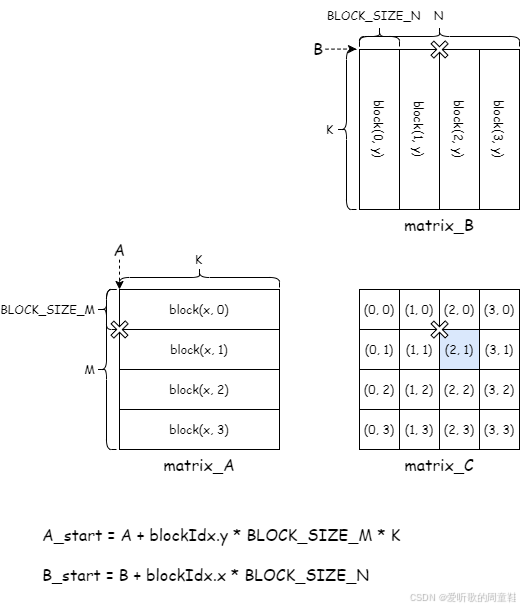

关于索引的计算，每个 block 要处理的是 A 中子矩阵 BLOCK_SIZE_M * K 与 B 中子矩阵 K * BLOCK_SIZE_N 的乘积。因此 A 矩阵的起始指针是 blockIdx.y * (BLOCK_SIZE_M * K)，其中 blockIdx.y 表示 y 方向上当前 block 的索引；B 矩阵的起始指针是 blockIdx.x * BLOCK_SIZE_N，其中 blockIdx.x 表示 x 方向上当前 block 的索引

在这里插入图片描述

如上图所示，block(2, 1) 处理的 A 矩阵和 B 矩阵的起始指针是 ❌ 的位置

3. 共享内存分配（双缓冲）

extern __shared__ float shared_mem[];
int A_tile_per_buffer_size = BLOCK_SIZE_K * BLOCK_SIZE_M;  // 8*128=1024
int B_tile_per_buffer_size = BLOCK_SIZE_K * BLOCK_SIZE_N;  // 8*128=1024
float* A_tile = shared_mem;  // 缓冲区0的A_tile
float* B_tile = shared_mem + 2 * A_tile_per_buffer_size;  // 缓冲区0的B_tile
  • 分配共享内存用于矩阵 A 的两个分块缓冲区（A_tile）和矩阵 B 的两个分块缓冲区（B_tile）
  • 总共四个 tile 分块，两个用于预加载下一个块（prefetch），两个用于计算当前块

共享内存布局为：

[A_tile_buffer_0, A_tile_buffer_1, B_tile_buffer_0, B_tile_buffer_1]

4. 寄存器初始化

float A_reg[NUM_PER_THREAD] = {0.0f};
float B_reg[NUM_PER_THREAD] = {0.0f};
float A_load_reg[4] = {0.0f};
float sum[NUM_PER_THREAD * NUM_PER_THREAD] = {0.0f};
  • 寄存器用于局部存储：加载小块、计算用值、累积结果

5. 线程布局重排（线程索引与 tile 索引转换）

int tid = threadIdx.y * blockDim.x + threadIdx.x;  // 0~255
int A_tile_tx = tid % (BLOCK_SIZE_K / 4);         // BLOCK_SIZE_K=8 → 0~1
int A_tile_ty = tid / (BLOCK_SIZE_K / 4);         // 0~127
int B_tile_tx = tid % (BLOCK_SIZE_N / 4);         // BLOCK_SIZE_N=128 → 0~31
int B_tile_ty = tid / (BLOCK_SIZE_N / 4);         // 0~7
  • 将 256 个线程重新划分为不同的加载工作组（如下图所示）
  • A_tile 加载：128 个线程组（每个组 2 个线程）
  • B_tile 加载：8 个线程组（每个组 32 个线程）

在这里插入图片描述

6. 预取一个数据块

// prefetch first tile
FLOAT4(A_load_reg[0]) = FLOAT4(A_start[A_tile_ty * K + A_tile_tx * 4]);
A_tile[(A_tile_tx * 4 + 0) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[0];
A_tile[(A_tile_tx * 4 + 1) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[1];
A_tile[(A_tile_tx * 4 + 2) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[2];
A_tile[(A_tile_tx * 4 + 3) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[3]; FLOAT4(B_tile[B_tile_ty * BLOCK_SIZE_N + B_tile_tx * 4]) = FLOAT4(B_start[B_tile_ty * N + B_tile_tx * 4]);__syncthreads();
  • 使用 FLOAT4 宏从 global memory 读取 A
  • A_tile 采用转置存储（列主序），同理 B_tile 也进行加载，实现计算阶段的内存访问连续性
  • 等待所有线程完成预加载

这里的重点是各个索引的计算，下面我们简要分析下：(from ChatGPT)

6.1 A_tile 预取的索引计算

全局内存加载索引

FLOAT4(A_load_reg[0]) = FLOAT4(A_start[A_tile_ty * K + A_tile_tx * 4]);
  • A_start：当前线程块对应的 A 矩阵起始指针
  • 索引分解：
    • A_tile_ty：范围 0~127
    • A_tile_tx：范围 0~1
  • 实际访问：
    • 每个线程处理 4 个连续元素（FLOAT4）
    • 访问位置：A_start + (A_tile_ty * K) + (A_tile_tx * 4)
    • 相当于：
      • 在行方向：A_tile_ty（0~127）
      • 在列方向：A_tile_tx * 4（0 或 4）
  • 线程分工：
    • 256 个线程分成 128 组（A_tile_ty = 0~127），每组 2 个线程（A_tile_tx = 0~1）
    • 每组线程负责加载 8 个连续元素（2 个 FLOAT4）

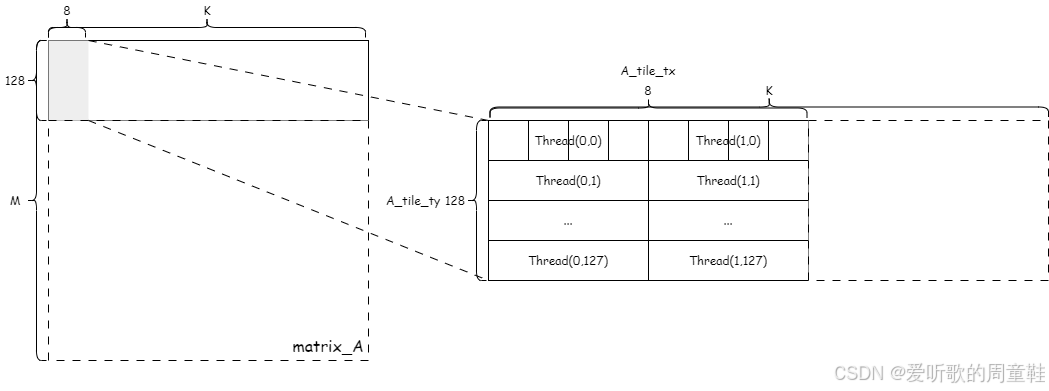

我们以第一个线程块 block(0, 0) 为例来讲解 A_tile 预取第一个数据块部分的索引计算，如下图所示：

在这里插入图片描述

图中灰色区域就是 block(0, 0) 线程块需要加载的数据，总共 128x8 大小的元素数量，一个 block 包含 256 个线程，每个线程负责加载 4 个元素。线程索引的转换在步骤 5 中来完成的，(16, 16)➡(128, 2)

共享内存存储索引（转置关键）

A_tile[(A_tile_tx * 4 + n) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[n];
  • 存储布局：
    • 将全局内存的行主序转为共享内存的列主序
    • 公式：(col * BLOCK_SIZE_M) + row
  • 索引分解：
    • A_tile_tx * 4 + n：列索引（0~7）
    • A_tile_ty：行索引（0~127）
  • 转置效果：
    • 全局内存中的行 A_tile_ty 变为共享内存中的列 A_tile_ty
    • 全局内存中的列 A_tile_tx * 4 + n 变为共享内存中的行 A_tile_tx * 4 + n

整个加载过程如下图所示：

在这里插入图片描述

6.2 B_tile 预取的索引计算

全局内存加载索引

... = FLOAT4(B_start[B_tile_ty * N + B_tile_tx * 4]);
  • B_start：当前线程块对应的 B 矩阵的起始指针
  • 索引分解：
    • B_tile_ty：范围 0~7
    • B_tile_tx：范围 0~31
  • 实际访问：
    • 每个线程处理 4 个连续元素（FLOAT4）
    • 访问位置：B_start + (B_tile_ty * N) + (B_tile_tx * 4)
    • 相当于：
      • 在行方向：B_tile_ty（0~7）
      • 在列方向：B_tile_tx * 4（0~124）
  • 线程分工：
    • 256 个线程分成 8 组（B_tile_ty = 0~7），每组 32 个线程（B_tile_tx = 0~31）
    • 每组线程负责加载 128 个连续元素（32 个 FLOAT4）

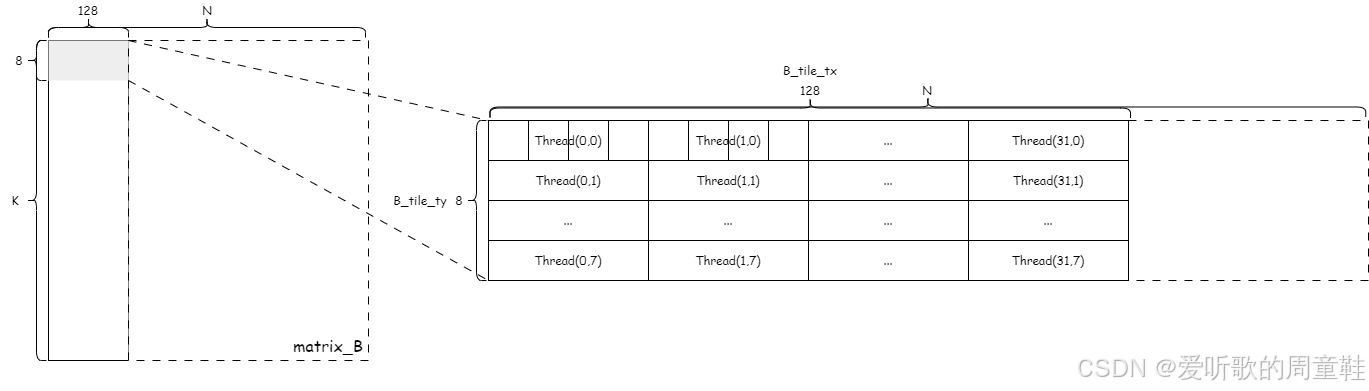

我们以第一个线程块 block(0, 0) 为例来讲解 B_tile 预取第一个数据块部分的索引计算，如下图所示：

在这里插入图片描述

图中灰色区域就是 block(0, 0) 线程块需要加载的数据，总共 8x128 大小的元素数量，一个 block 包含 256 个线程，每个线程负责加载 4 个元素。线程索引的转换在步骤 5 中来完成的，(16, 16)➡(32, 8)

共享内存存储索引

B_tile[B_tile_ty * BLOCK_SIZE_N + B_tile_tx * 4] = ...
  • 存储布局：
    • 保持行主序（不转置）
    • 公式：(row * BLOCK_SIZE_N + col)
  • 索引分解：
    • B_tile_ty：行索引（0~7）
    • B_tile_tx：列索引（0~124）

整个加载过程如下图所示：

在这里插入图片描述

由于我们是行主序加载存储，因此索引计算方式相比 A_tile 来说更加简单

7. 主计算循环（双缓冲核心）

int buffer_idx = 1;  // 初始缓冲区索引
for(int k_base = BLOCK_SIZE_K; k_base < K; k_base += BLOCK_SIZE_K){// 1. 预取下一块到非活动缓冲区FLOAT4(A_load_reg[0]) = FLOAT4(A_start[A_tile_ty * K + A_tile_tx * 4 + k_base]);A_tile[buffer_idx * A_tile_per_buffer_size + (A_tile_tx * 4 + 0) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[0];// ...（写入4个元素）FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + B_tile_ty * BLOCK_SIZE_N + B_tile_tx * 4]) = FLOAT4(B_start[(B_tile_ty + k_base) * N + B_tile_tx * 4]);// 2. 切换缓冲区索引buffer_idx = buffer_idx ^ 1;  // 0↔1切换// 3. 计算当前块（使用另一个缓冲区）for(int k = 0; k < BLOCK_SIZE_K; ++k){FLOAT4(A_reg[0]) = FLOAT4(A_tile[buffer_idx * A_tile_per_buffer_size + k * BLOCK_SIZE_M + threadIdx.y * NUM_PER_THREAD]);FLOAT4(A_reg[4]) = FLOAT4(/*... +4*/);  // 加载8个元素FLOAT4(B_reg[0]) = FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + k * BLOCK_SIZE_N + threadIdx.x * NUM_PER_THREAD]);FLOAT4(B_reg[4]) = FLOAT4(/*... +4*/);// 4. 8x8外积计算for(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}}}__syncthreads();
}
  • 流水线设计：
    • 当计算在使用 buffer0 时，异步加载下一块到 buffer1
    • 下次迭代切换缓冲区，计算 buffer1 同时加载到 buffer0
  • 优势：
    • 计算与内存传输重叠
    • 隐藏内存访问延迟
    • 提高计算单元利用率

7.1 双缓冲索引管理

int buffer_idx = 1;  // 初始缓冲区索引
for(int k_base = BLOCK_SIZE_K; k_base < K; k_base += BLOCK_SIZE_K){// ...预取和计算代码...buffer_idx = buffer_idx ^ 1;  // 缓冲区切换
}
  • 初始值：buffer_idx = 1（因为第 0 个缓冲区已在预取阶段填充）
  • 切换逻辑：buffer_idx ^ 1 在 0 和 1 之间切换
  • 双缓冲工作流程：
    • 计算使用 buffer_idx 指向的缓冲区
    • 同时预取数据到 buffer_idx ^ 1 指向的缓冲区
    • 每次迭代后切换缓冲区

7.2 A_tile 预取索引（下一块）

FLOAT4(A_load_reg[0]) = FLOAT4(A_start[A_tile_ty * K + A_tile_tx * 4 + k_base]);
A_tile[buffer_idx * A_tile_per_buffer_size + (A_tile_tx * 4 + n) * BLOCK_SIZE_M + A_tile_ty] = A_load_reg[n];

全局内存加载索引：

  • A_tile_ty * K：行偏移（0~127 行，每行跳 K 元素）
  • A_tile_tx * 4：列偏移（0 或 4）
  • k_base：当前 K 维度的基偏移（8，16，…，504）

实际访问模式：

  • 每个线程加载全局内存中相隔 K 元素的 4 个连续 float
  • 整体访问模式是跨步的但合并的（coalesced）

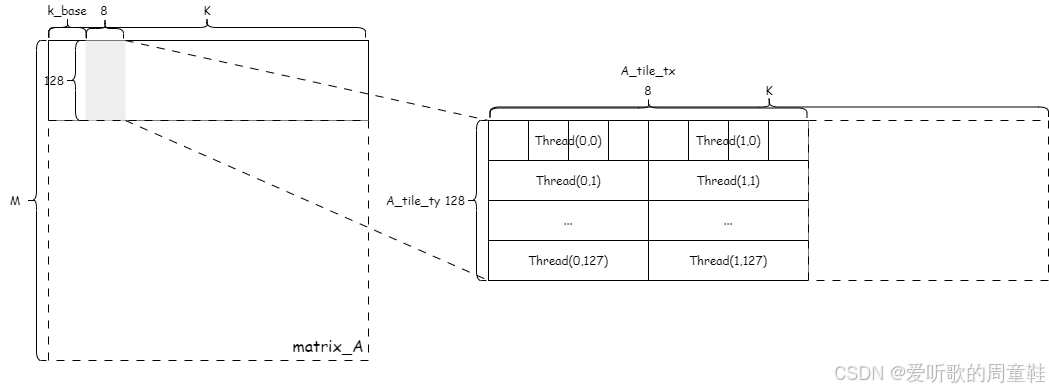

整个加载过程如下图所示：

在这里插入图片描述

那其实加载与缓冲区 0 的索引计算一样，只是有一个 k_base 的偏移量，代表着处理下一个缓冲区

共享内存存储索引：

  • buffer_idx * A_tile_per_buffer_size：选择缓冲区（0 或 1024）
  • (A_tile_tx * 4 + n) * BLOCK_SIZE_M：列主序的列计算（0~7 * 128）
  • A_tile_ty：行索引（0~127）

在这里插入图片描述

从寄存器到共享内存的加载如上图所示，值得注意的是这里我们加载的是 buffer1 缓冲区，因此有一个 buffer_idx * A_tile_per_buffer_size 的偏移量存在

7.3 B_tile 预取索引（下一块）

FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + B_tile_ty * BLOCK_SIZE_N + B_tile_tx * 4]) =
FLOAT4(B_start[N * (B_tile_ty + k_base) + B_tile_tx * 4]);

全局内存加载索引：

  • B_tile_ty + k_base：行索引（0~7 + 8，16，…，504）
  • B_tile_tx * 4：列索引（0~124）
  • N * row + col：行主序访问

访问特点：

  • 每个线程加载 B 矩阵中连续的 4 个元素
  • 访问模式是完全连续的

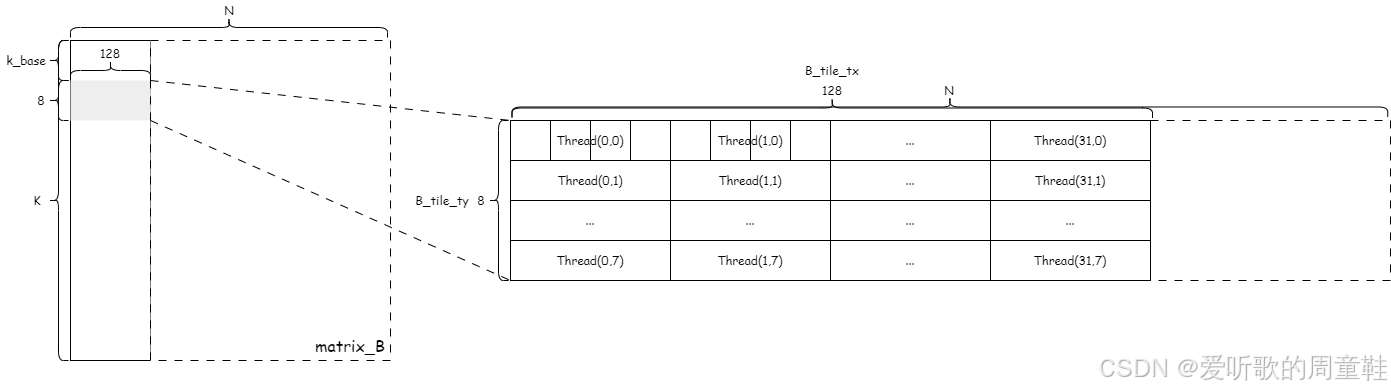

整个加载过程如下图所示：

在这里插入图片描述

和 A_tile 一样，这里也有一个 k_base 的偏移量

共享内存存储索引

  • buffer_idx * B_tile_per_buffer_size：选择缓冲区（0 或 1024）
  • B_tile_ty * BLOCK_SIZE_N：行偏移（0~7 * 128）
  • B_tile_tx * 4：列偏移（0~124）

布局特点：

  • 保持行主序存储
  • 与全局内存布局一致

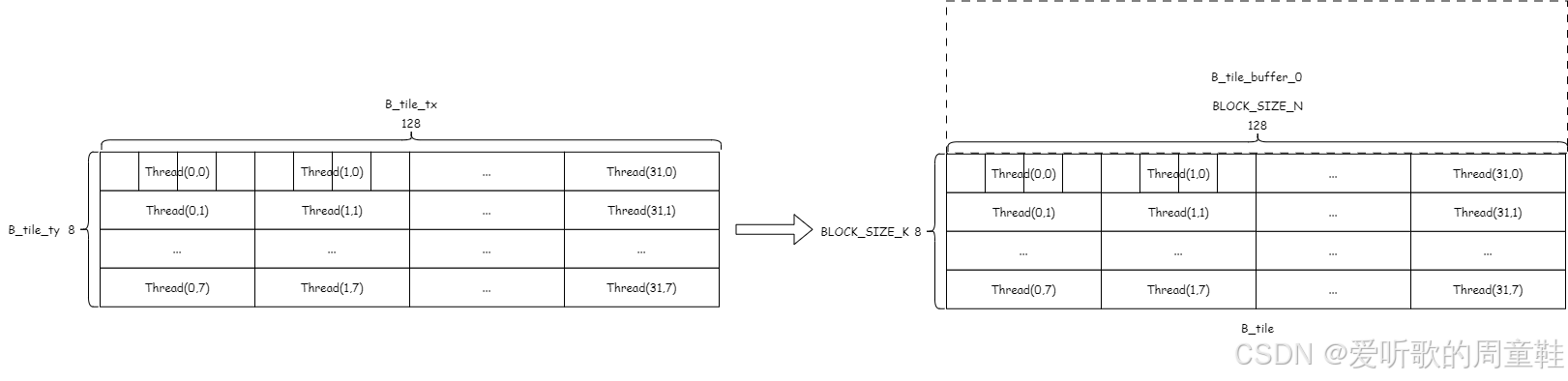

在这里插入图片描述

B_tile 缓冲区 1 从寄存器到共享内存的加载过程如上图所示，同样有一个 buffer_idx * B_tile_per_buffer_size 的偏移量存在

7.4 计算阶段索引（当前块）

buffer_idx = buffer_idx ^ 1;
for(int k = 0; k < BLOCK_SIZE_K; ++k){FLOAT4(A_reg[0]) = FLOAT4(A_tile[buffer_idx * A_tile_per_buffer_size + k * BLOCK_SIZE_M + threadIdx.y * NUM_PER_THREAD]);FLOAT4(A_reg[4]) = FLOAT4(/*...+4*/);FLOAT4(B_reg[0]) = FLOAT4(B_tile[buffer_idx * B_tile_per_buffer_size + k * BLOCK_SIZE_N + threadIdx.x * NUM_PER_THREAD]);FLOAT4(B_reg[4]) = FLOAT4(/*...+4*/);// ...外积计算...
}

A_tile 加载索引

  • buffer_idx * A_tile_per_buffer_size：选择缓冲区
  • k * BLOCK_SIZE_M：K 维度偏移（0~7 * 128）
  • threadIdx.y * NUM_PER_THREAD：线程在 M 维度的偏移（0~15 * 8）

关键点：

  • 由于 A_tile 是转置存储的，这里实际上是按列连续访问
  • 每次加载 8 个连续元素（2 个 FLOAT4）

B_tile 加载索引

  • buffer_idx * B_tile_per_buffer_size：选择缓冲区
  • k * BLOCK_SIZE_N：K 维度偏移（0~7 * 128）
  • threadIdx.x * NUM_PER_THREAD：线程在 N 维度的偏移（0~15 * 8）

关键点：

  • 保持行主序访问
  • 每次加载 8 个连续元素（2 个 FLOAT4）

从共享内存到寄存器的加载过程如下图所示（以 thread(0,0) 为例）：

在这里插入图片描述

7.5 外积计算索引

for(int i = 0; i < NUM_PER_THREAD; ++i){for(int j = 0; j < NUM_PER_THREAD; ++j){sum[i * NUM_PER_THREAD + j] += A_reg[i] * B_reg[j];}
}
  • A_reg 索引：i（0~7）
  • B_reg 索引：j（0~7）
  • sum 索引：i * 8 + j（0~63）

计算模式：

  • 8 元素 A 列向量 x 8 元素 B 行向量 ➡ 8x8 外积
  • 结果累加到 64 个局部和寄存器中

8. 处理最后一个数据块

buffer_idx = buffer_idx ^ 1;  // 切换回最后一个缓冲区
for(int k = 0; k < BLOCK_SIZE_K; ++k){// 加载并计算最后一个块FLOAT4(A_reg[0]) = FLOAT4(/*...*/);// ...（完整8x8外积计算）
}
  • 与前面一样，只是不再 prefetch

9. 结果写回

float* C_start = C + blockIdx.y * BLOCK_SIZE_M * N + blockIdx.x * BLOCK_SIZE_N;
for(int i = 0; i < NUM_PER_THREAD; ++i){FLOAT4(C_start[(threadIdx.y * NUM_PER_THREAD + i) * N + threadIdx.x * NUM_PER_THREAD]) = FLOAT4(sum[i * NUM_PER_THREAD]);FLOAT4(/*...+4*/) = FLOAT4(/*...+4*/);  // 写回8个元素
}

9.1 输出矩阵 C 的起始位置计算

float* C_start = C + blockIdx.y * BLOCK_SIZE_M * N + blockIdx.x * BLOCK_SIZE_N;
  • blockIdx.y 维度：
    • blockIdx.y * BLOCK_SIZE_M * N：计算当前线程块在 M 维度的偏移
    • 每个线程块处理 BLOCK_SIZE_M = 128 行
    • 乘以 N 得到正确的行偏移量（因为 C 是行主序）
  • blockIdx.x 维度：
    • blockIdx.x * BLOCK_SIZE_N：计算当前线程块在 N 维度的偏移
    • 每个线程块处理 BLOCK_SIZE_N = 128 行
  • 组合效果：
    • 定位到当前线程块负责计算的 C 矩阵子块的起始位置，和 A_start、B_start 类似

9.2 线程到输出位置的映射

行索引计算

  • threadIdx.y * NUM_PER_THREAD + i：
    • threadIdx.y：线程在块内的 y 坐标（0~15）
    • NUM_PER_THREAD = 8：每个线程负责 8 行
    • i：当前迭代（0~7）
    • 组合效果：0~127（覆盖 BLOCK_SIZE_M = 128）

列索引计算

  • threadIdx.x * NUM_PER_THREAD：
    • threadIdx.x：线程在块内的 y 坐标（0~15）
    • NUM_PER_THREAD = 8：每个线程负责 8 列
  • threadIdx.x * NUM_PER_THREAD + 4：
    • 额外的列偏移，用于处理每个线程的 8 列中的后 4 列

v8 版本通过双缓冲共享内存、寄存器 blocking、数据预取（prefetching）与流水线方式来提高计算效率，其中：

  • 1. 双缓冲共享内存：使用两个缓冲区来重叠数据传输和计算
    • 一个缓冲区用于当前计算
    • 另一个缓冲区用于异步加载下一批数据
  • 2. 寄存器 blocking：每个线程使用寄存器缓存多个元素
  • 3. 数据预取：提前从全局内存加载下一 tile 的数据
  • 4. 流水线执行
    • 在计算当前分块时， 异步加载下一个分块
    • 通过 buffer_idx 在 0 和 1 之间切换，实现缓冲区轮换
  • 5. 性能优势
    • 隐藏了全局内存访问延迟
    • 计算和内存传输可以并行进行
    • 减少了线程等待时间

性能和带宽测试结果如下：

优化手段矩阵维度GridBlock耗时(us)Memory Throughout(%)DRAM Throughout(%)
v0_global_memory512x512(32,32)(16,16)471.7896.941.56
v1_shared_memory256x256(16,16)(16,16)82.1178.921.84
v2_shared_memory_sliding_window512x512(32,32)(16,16)362.5094.457.05
v3_increase_work_of_per_thread512x512(16,16)(16,16)204.2684.013.64
v4_using_float4512x512(32,32)(4,16)209.6091.993.44
v5_register_outer_product512x512(32,32)(4,16)206.1879.103.50
v6_register_outer_product_float4512x512(8,8)(16,16)84.9960.387.28
v7_A_smem_transpose512x512(8,8)(16,16)118.2165.855.39
v8_double_buffer512x512(4,4)(16,16)135.7131.564.44

OK，以上就是 sgemm 各种优化的代码实现了

结语

这篇文章中 sgemm 的一些优化技巧相比上篇文章来说复杂一些，博主经常被其中的索引计算搞破防，曾一度想放弃，不过静下心来画画图慢慢思考总是能理解的。在计算时可以先定位到当前 block 要处理的起始元素位置，然后思考 block 中每个 thread 负责处理几个元素，都是怎么处理的，行和列索引分别是多少，这样会相对简单一些

OK，以上就是整篇文章的全部内容了

总的来说，跟随 up 主一步步来实现还是能理解的，大家感兴趣的可以多看看 up 主的视频，还是非常不错的🤗

下载链接

  • Sgemm 矩阵乘法代码下载链接【提取码：1234】

参考

  • 【CUDA】Sgemm单精度矩阵乘法（已完结~）
  • https://github.com/tpoisonooo/how-to-optimize-gemm/cuda
  • 深入浅出GPU优化系列：GEMM优化（一）
  • [施工中] CUDA GEMM 理论性能分析与 kernel 优化
  • cuda 入门的正确姿势：how-to-optimize-gemm
  • CUDA 矩阵乘法终极优化指南
  • CUDA实现矩阵乘法的8种优化策略编程介绍
  • https://chatgpt.com/

相关文章：

  • 使用mermaid 语言绘画时序图和链路图
  • 编程日志5.5
  • 计算机网络：怎么理解调制解调器的数字调制技术？
  • SDIO EMMC中ADMA和SDMA简介
  • Ansible Roles 是一种用于层次化和结构化组织 Ansible Playbook 的机制。
  • [已解决] VS Code / Cursor / Trae 的 PowerShell 终端 conda activate 进不去环境的常见问题
  • Windows 环境下安装 Node 和 npm
  • 【Pandas】pandas DataFrame describe
  • Java 大视界 -- 基于 Java 的大数据分布式存储在工业互联网海量设备数据长期存储中的应用优化（248）
  • vscode - 笔记
  • 采用均线策略来跟踪和投资基金
  • x-IMU matlab zupt惯性室内定位算法
  • 南审计院考研分享会 经验总结
  • springboot踩坑记录
  • spring中的@MapperScan注解详解
  • Java 集合框架对比全解析：单列集合 vs 双列集合
  • 腾讯云-人脸核身+人脸识别教程
  • 现代计算机图形学Games101入门笔记(三)
  • FastByteArrayOutputStream和ByteArrayInputStream有什么区别
  • 【Linux笔记】——Linux线程理解与分页存储的奥秘
  • 俄副外长：俄美两国将举行双边谈判
  • 广东早熟荔枝“抢滩”上海，向长三角消费者喊话：包甜，管够
  • 外交部亚洲司司长刘劲松会见印度驻华大使罗国栋
  • 小米SU7 Ultra风波升级：数百名车主要求退车，车主喊话雷军“保持真诚”
  • 书法需从字外看，书法家、学者吴本清辞世
  • 权益类基金发行回暖，这些老将挂帅新基，谁值得买？
