高压启动电路--学习记录

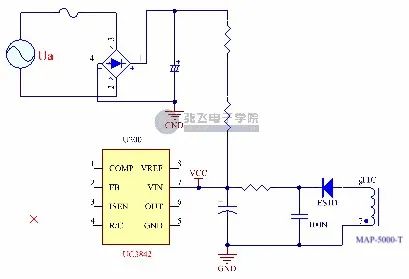

常见反激的启动电路

优点：电路设计简单，价格便宜

缺点：损坏大，输入宽范围的时候，为了保证低压能正常启动，启动电阻阻值需要选小，那么高压时损耗会非常大，设计的不好很容易在高压时损坏。

有源启动电路

在原来的启动电阻上增加一个控制电路，即增加一个MOS管，使得当VCC绕组上有电压时，可以控制MOS管，让MOS管关断，使得启动电阻上不再有电流流过，减小了正常工作之后的损耗。注意，使用该电路，其启动的电阻还是需要原来不加MOS管的时候的功率与阻值，若以为可以减小启动电阻（例如，当输出短路时，其VCC绕组上基本电压为0，不会控制MOS管关断，其输入DC电压直接加在启动电阻上，很可能使得起动电阻或芯片烧坏。）

优点：提高了整机的效率

缺点：电路复杂，调试难度增加，成本明显增高，故障率提高。

为了解决上面两个问题，芯片公司将有源启动电路做到了芯片里面，增加了高压启动脚，这一高压启动脚的出现，是因为芯片所需提供电流比较低的原因，很多HV脚是有恒流充电的，启动电阻可以使用贴片电阻，使用最大启动电流来设计启动电阻就可以了。

也有为解决待机低功耗的问题，将X电容的泄放电阻取消掉，泄放回路由VCC启动电路来提供。
