AUTOSAR图解==＞AUTOSAR_TPS_ECUResourceTemplate

AUTOSAR ECU资源模板详解

基于AUTOSAR R4.4.0标准规范

目录

• 1. 简介
  • 1.1 ECU资源模板的范围
  • 1.2 ECU资源模板概述
• 2. 一般硬件描述
  • 2.1 硬件描述实体
  • 2.2 硬件类型
  • 2.3 硬件元素
  • 2.4 硬件引脚和引脚组
  • 2.5 硬件连接
  • 2.6 硬件类别定义
• 3. 硬件类型特定描述
  • 3.1 硬件元素类别
  • 3.2 硬件引脚组类别
  • 3.3 硬件引脚类别
• 4. 总结

---

1. 简介

1.1 ECU资源模板的范围

AUTOSAR ECU资源模板规范定义了描述ECU硬件资源的标准方法，为软件组件与底层硬件的集成提供了重要基础。该模板涵盖了电子控制单元(ECU)的各类硬件元素，包括处理器、存储器、通信控制器以及各种I/O设备等。

ECU资源模板的主要目标是：

• 为汽车电子控制单元提供标准化的硬件描述方法
• 支持软件与硬件的无缝集成
• 促进不同供应商之间的互操作性
• 为基本软件模块配置提供必要的硬件信息

该模板作为AUTOSAR标准的重要组成部分，与其他规范如软件组件模板、系统模板等共同构成了完整的AUTOSAR方法论体系。

1.2 ECU资源模板概述

ECU资源模板使用一种结构化的方法来描述硬件资源，主要包含以下几个方面：

• 硬件描述实体：所有硬件描述元素的基础
• 硬件类型：定义可重用的硬件规格
• 硬件元素：具体的硬件组件实例
• 硬件引脚和引脚组：描述硬件元素的物理连接点
• 硬件连接：定义硬件元素之间的物理连接
• 硬件类别定义：为不同类型的硬件提供分类系统

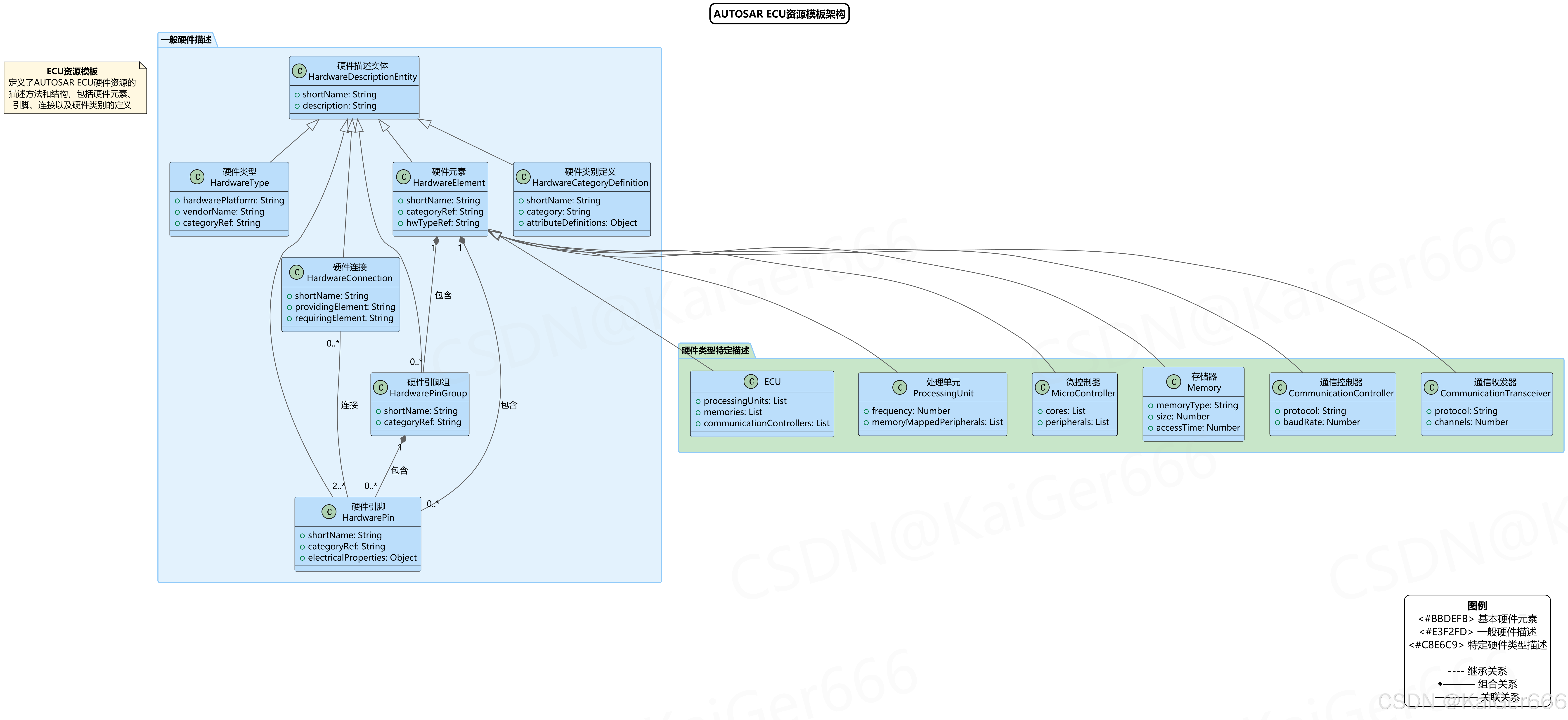

下图展示了AUTOSAR ECU资源模板的整体架构：

图1.1 AUTOSAR ECU资源模板架构

该图展示了ECU资源模板的核心组件及其关系，包括硬件描述实体的继承关系、硬件元素的各种类型以及硬件连接的建立方式。其中，左侧部分代表一般性的硬件描述框架，右侧部分则是特定类型硬件元素的具体实现。

---

2. 一般硬件描述

2.1 硬件描述实体

硬件描述实体（HardwareDescriptionEntity）是ECU资源模板中所有硬件相关元素的基础类。所有具体的硬件描述元素，如硬件类型、硬件元素、硬件引脚等，都继承自这个基础类。

硬件描述实体包含以下基本属性：

• shortName：唯一标识符，用于在配置过程中引用该实体
• description：对该实体的文本描述，用于说明其用途和功能

硬件描述实体的主要作用是提供一个统一的命名和描述机制，确保AUTOSAR系统中所有硬件相关元素都能被清晰地标识和描述。这种统一的描述方式简化了工具链的开发和使用，同时提高了不同供应商之间的互操作性。

2.2 硬件类型

硬件类型（HardwareType）继承自硬件描述实体，用于描述特定类型硬件的通用特性。硬件类型可以被多个硬件元素引用，实现了硬件规格的重用。

硬件类型包含以下关键属性：

• hardwarePlatform：描述硬件的平台信息
• vendorName：硬件供应商的名称
• categoryRef：引用相应的硬件类别定义

硬件类型的定义使得相同类型的多个硬件元素可以共享同一组规格，从而简化了系统配置和维护。例如，多个相同型号的ECU可以引用同一个硬件类型定义，而不需要重复描述其规格。

2.3 硬件元素

硬件元素（HardwareElement）继承自硬件描述实体，代表系统中的实际硬件组件。硬件元素通过引用硬件类型来获取其规格信息。

硬件元素的主要属性包括：

• shortName：唯一标识符
• categoryRef：引用相应的硬件类别定义
• hwTypeRef：引用相应的硬件类型

硬件元素可以包含多个硬件引脚和引脚组，用于描述其与其他硬件元素的连接点。此外，硬件元素可以按照不同的类别进行分类，如ECU、处理单元、微控制器、存储器等。

多个硬件元素可以共享相同的硬件类型，这种设计支持了配置的重用和模块化。例如，在具有多个相同控制器的系统中，每个控制器实例都是一个独立的硬件元素，但它们可以引用同一个硬件类型。

2.4 硬件引脚和引脚组

硬件引脚（HardwarePin）和引脚组（HardwarePinGroup）也继承自硬件描述实体，用于描述硬件元素的物理连接点。

硬件引脚的主要属性包括：

• shortName：唯一标识符
• categoryRef：引用相应的硬件引脚类别定义
• electricalProperties：描述引脚的电气特性

硬件引脚组是一组相关引脚的集合，具有以下特点：

• shortName：唯一标识符
• categoryRef：引用相应的硬件引脚组类别定义

引脚组可以包含多个引脚，而引脚可以属于多个引脚组。这种灵活的组织方式允许根据功能或物理位置对引脚进行分组。例如，一个通信端口（CommunicationPort）可以作为一个引脚组，包含多个用于特定通信协议的引脚。

2.5 硬件连接

硬件连接（HardwareConnection）用于描述硬件元素之间的物理连接关系。连接通常在两个或多个引脚之间建立，定义了信号或数据的传输路径。

硬件连接的主要属性包括：

• shortName：唯一标识符
• providingElement：提供连接的元素（通常是信号源）
• requiringElement：需要连接的元素（通常是信号接收者）

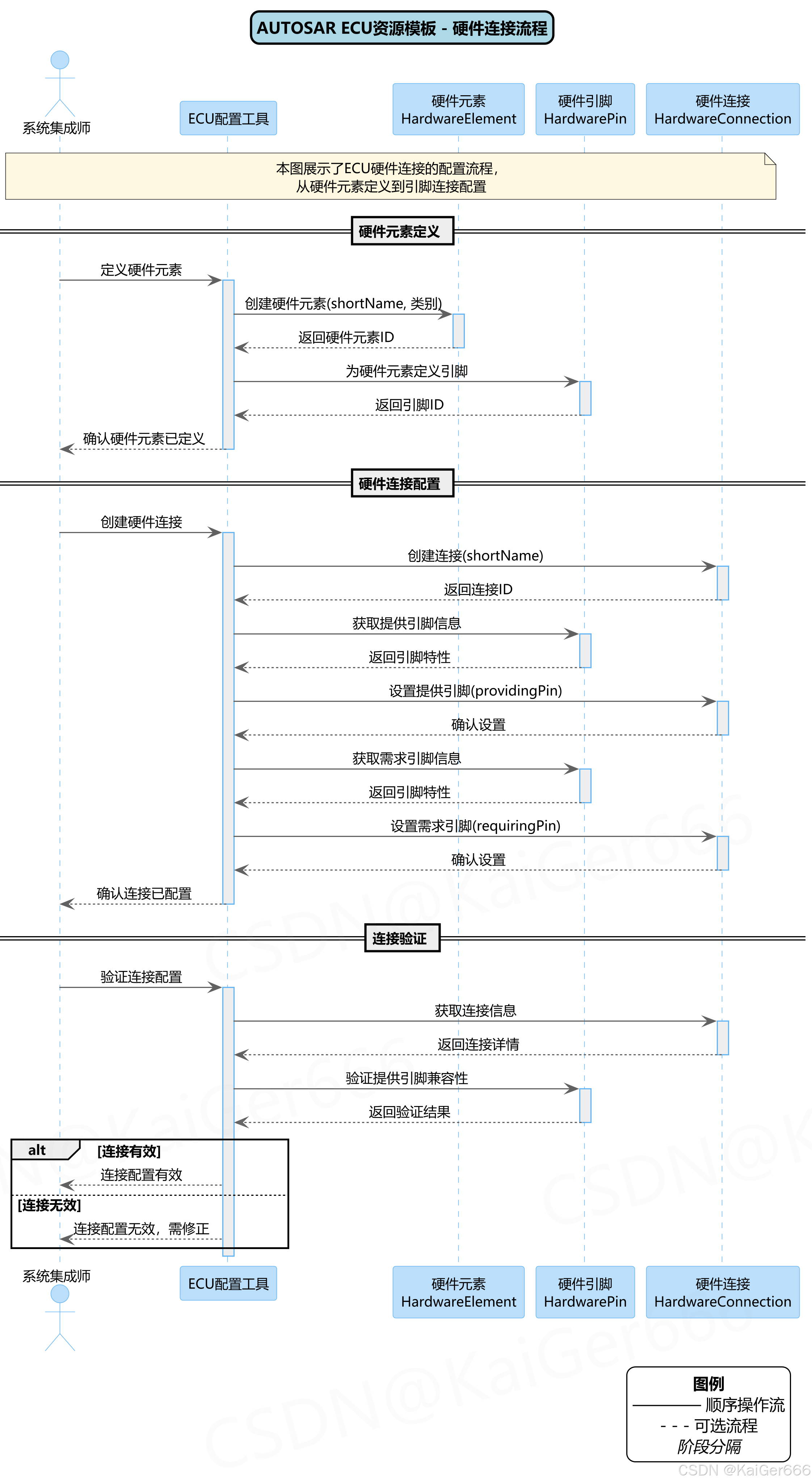

下图展示了硬件连接的配置流程：

图2.1 AUTOSAR ECU资源模板 - 硬件连接流程

该序列图描述了系统集成师通过ECU配置工具定义硬件元素、配置硬件连接并验证连接有效性的整个工作流程。整个流程分为三个主要阶段：

1. 硬件元素定义：创建硬件元素并定义其引脚
2. 硬件连接配置：创建连接并设置提供引脚和需求引脚
3. 连接验证：验证连接的有效性并返回结果

这种结构化的配置流程确保了硬件连接的正确性和一致性，从而为软件与硬件的集成提供了可靠的基础。

2.6 硬件类别定义

硬件类别定义（HardwareCategoryDefinition）为不同类型的硬件元素、引脚和引脚组提供了分类系统。类别定义包含该类别所支持的属性集合，以及这些属性的约束条件。

硬件类别定义的主要属性包括：

• shortName：唯一标识符
• category：类别名称
• attributeDefinitions：该类别支持的属性定义集合

硬件类别系统为硬件描述提供了一种标准化的分类方法，使得不同供应商的硬件可以按照统一的方式进行描述和配置。AUTOSAR标准定义了一系列标准类别，如ECU、微控制器、存储器、通信控制器等，同时也允许供应商定义自己的扩展类别。

---

3. 硬件类型特定描述

3.1 硬件元素类别

AUTOSAR定义了多种标准的硬件元素类别，每种类别都有其特定的属性和功能。下图展示了这些类别之间的关系：

图3.1 AUTOSAR ECU资源模板 - 硬件类别关系图

主要的硬件元素类别包括：

• ECU：电子控制单元，是整个硬件描述的顶层元素，包含处理单元、存储器、通信控制器等
• 处理单元（ProcessingUnit）：负责执行计算任务的硬件元素，可以特化为微控制器
• 微控制器（MicroController）：处理单元的一种特化，通常包含CPU核心和片上外设
• 存储器（Memory）：用于数据存储的硬件元素，如RAM、ROM、Flash等
• 通信控制器（CommunicationController）：负责实现特定通信协议的硬件元素，如CAN、FlexRay、LIN等
• 通信收发器（CommunicationTransceiver）：负责通信信号的物理层处理
• 数字IO（DigitalIO）：处理数字输入/输出信号的硬件元素
• 模拟IO（AnalogIO）：处理模拟输入/输出信号的硬件元素
• 定时器（Timer）：提供定时功能的硬件元素
• 看门狗（Watchdog）：用于监视系统运行状态并在异常时重置系统的硬件元素
• 传感器执行器（SensorActuator）：与物理世界交互的硬件元素

每种类别都有其特定的属性和约束条件，这些都在各自的类别定义中进行了规范。

3.2 硬件引脚组类别

硬件引脚组用于将相关的引脚组织在一起，AUTOSAR定义了一些标准的引脚组类别，如：

• 通信端口（CommunicationPort）：用于特定通信协议的引脚集合，如CAN端口、FlexRay端口等

通信端口是一种特殊的引脚组，它包含了实现特定通信协议所需的所有引脚。通信控制器通常会定义一个或多个通信端口，每个端口包含多个用于数据传输、控制和状态指示的引脚。

3.3 硬件引脚类别

硬件引脚根据其功能和电气特性分为多种类别，主要包括：

• 电源引脚（PowerPin）：提供电源的引脚
• 接地引脚（GroundPin）：提供接地连接的引脚
• IO引脚（IOPin）：用于输入/输出操作的引脚
• 通信引脚（CommunicationPin）：用于通信的引脚，如CAN_H、CAN_L等

不同类别的引脚具有不同的电气特性和功能，这些都在各自的类别定义中进行了规范。

---

4. 总结

AUTOSAR ECU资源模板提供了一种标准化、结构化的方法来描述ECU硬件资源，为软件与硬件的集成提供了坚实的基础。通过定义硬件描述实体、硬件类型、硬件元素、硬件引脚和引脚组、硬件连接以及硬件类别等概念，该模板能够灵活而准确地描述各种复杂的ECU硬件配置。

ECU资源模板的主要优势包括：

• 标准化：提供了统一的硬件描述方法，促进了不同供应商之间的互操作性
• 重用性：通过硬件类型的定义，支持配置的重用和模块化
• 灵活性：支持各种硬件元素和连接的描述，适应不同的应用场景
• 可扩展性：允许通过供应商特定扩展来描述非标准硬件

在实际应用中，ECU资源模板通常与其他AUTOSAR模板（如软件组件模板、系统模板等）结合使用，共同构成完整的AUTOSAR配置体系。通过这种方式，AUTOSAR实现了软件与硬件的解耦，提高了软件的可移植性和重用性，同时也简化了复杂系统的开发和集成过程。
