LWIP传输层协议笔记

传输协议简介

文件/图片/视频  都是一堆二进制数据

经过传输层来传输

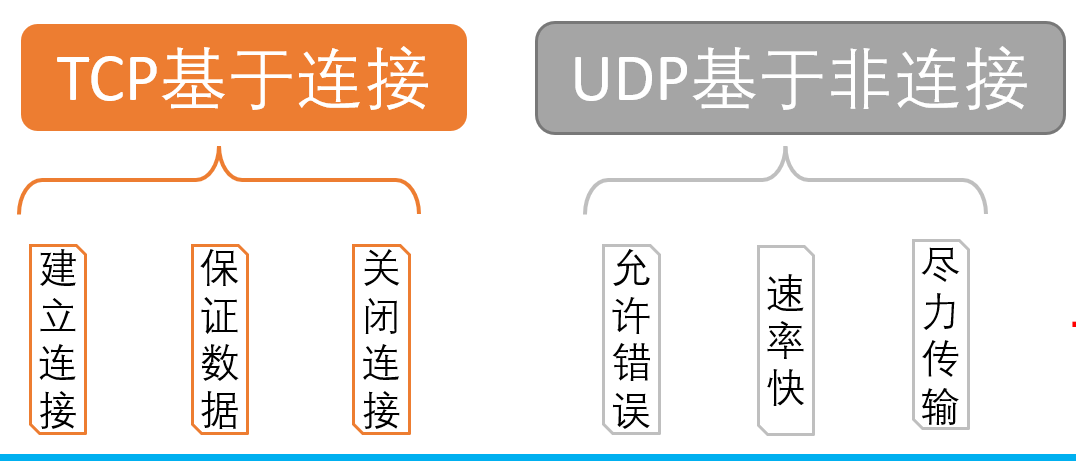

这两种协议有什么区别呢？

传输层的TCP/UDP三个步骤

TCP使用传输流程

1、三次握手

作用：三次握手就是建立连接的过程

2、传输数据

作用：建立连接完成之后，双方可互发数据

3、四次挥手

作用：四次挥手就是关闭连接的过程

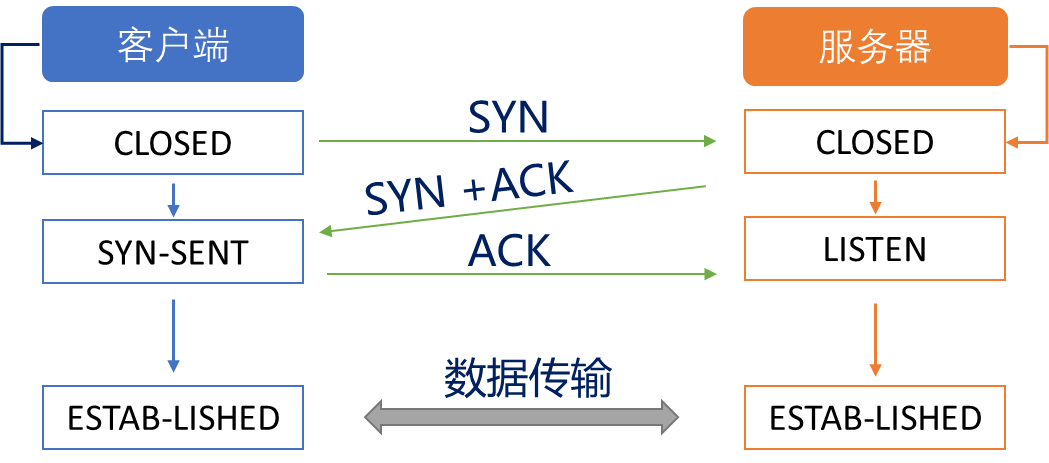

TCP协议--三次握手

closed 状态

listen 状态

ESTAB-LISHED 状态

握手交互内容

SYN包

SYN +ACK包

ACK包

TCP协议--数据传输

MTU过大      TCP传输层分包       UDP网络层分片

TCP/IP 协议栈中定义了MSS, 为的是提高网络的性能，lwIP定义的MSS大小是1460

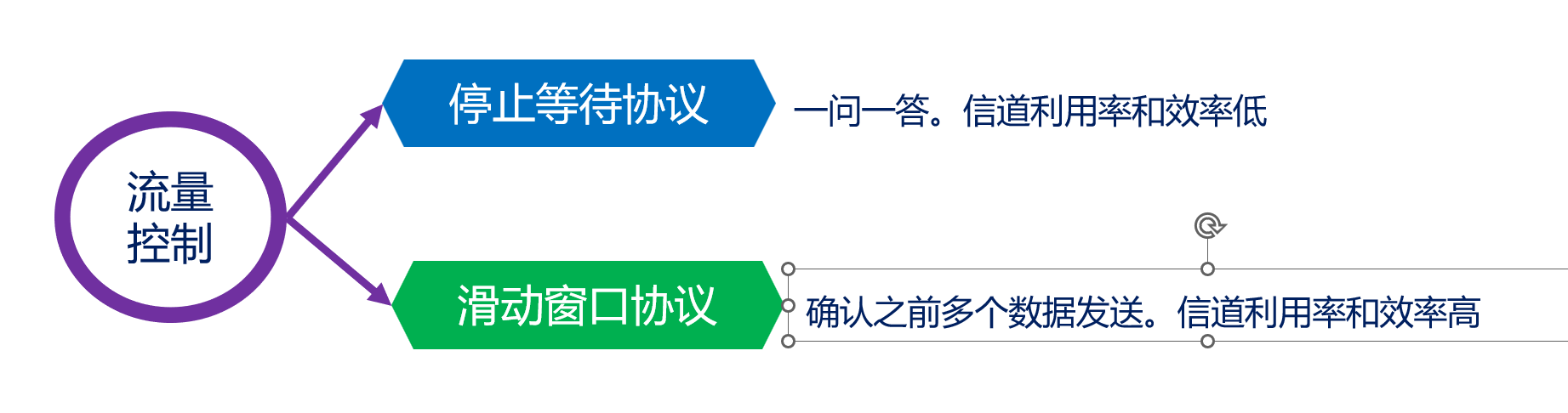

流量控制分两种

1、停止等待协议     2、滑动窗口协议

TCP引用了滑动窗口协议

滑动窗口协议

滑动窗口效果（发送方，窗口大小是4）

窗口相当于要同时并行的任务

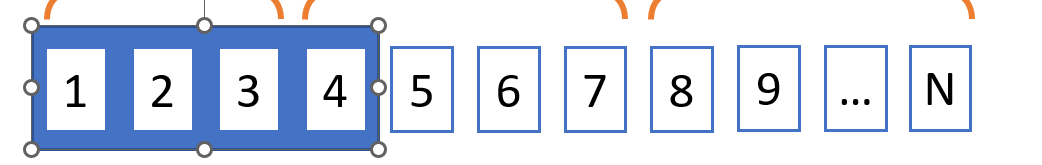

开始并行窗口1234号同时发送4个包

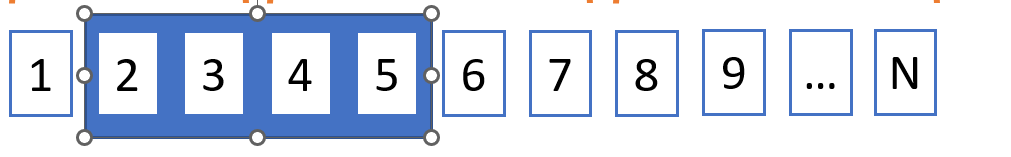

发送1234号 后应答了1号包  2345 有成了并行窗口  1丢弃

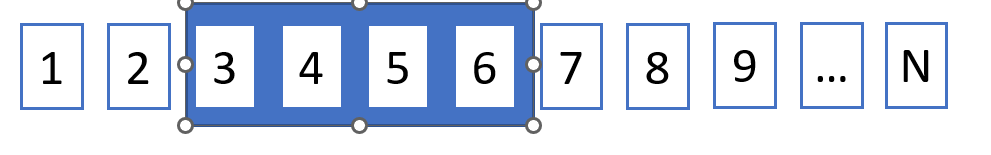

发送2号 后应答了2号  3456 又成了并行窗口  2丢弃

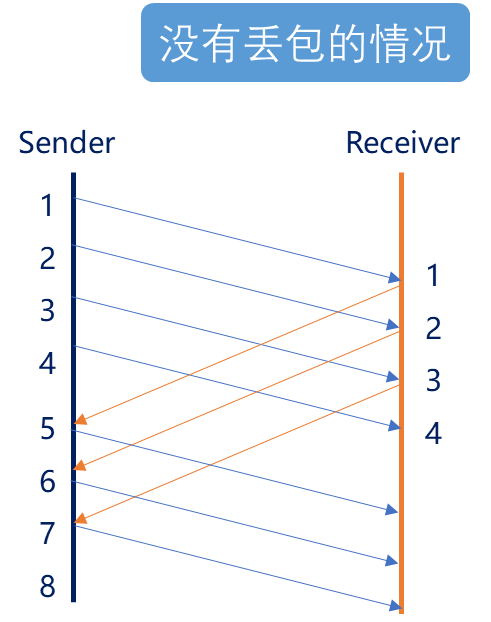

滑动窗口的发送机 和接收机 如上一样的原理，其实就是展示图不同

发送缓冲区结构

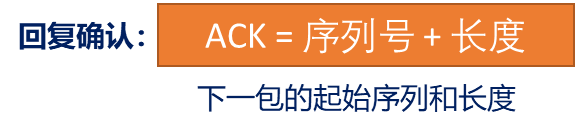

回复确认结构

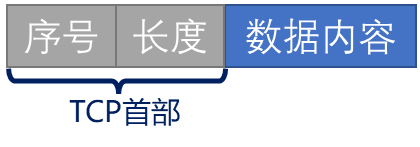

   组装数据：根据序列号和长度重组数据

如果掉包呢

发了1234 包  1号响应  滑动到2345

再次发送2345包

然后34包也响应了，但是2号没响应，此时TCP触发重传机制重新再发2号包；

因为此时也发送了5号包，接收方因为接收到345，而没有2，接收方会全部丢弃2345包

TCP协议--四次挥手

TIME-WAIT 定时等待状态

LAST-ACK 最后一次响应状态

UDP协议

UDP协议

基于非连接

简单封装数据包

给到网卡发送

UDP特点	无连接	通讯前无需建立连接，无需在通信结束后断开连接
	不可靠	无法保证数据一定能完整有效的传输目标
	无流量,拥塞	数据连续性比完整性要求更高、对轻微的数据差错不敏感
	广播、组播	实现一对一（TCP）、一对多、多对多的数据传输

TCP协议 VS UDP协议

UDP协议	速度快、性能损耗少、资源占用少
TCP协议	稳定可靠、稳定性强、保证数据传输完整性
