奇次谐波和偶次谐波【EMC】

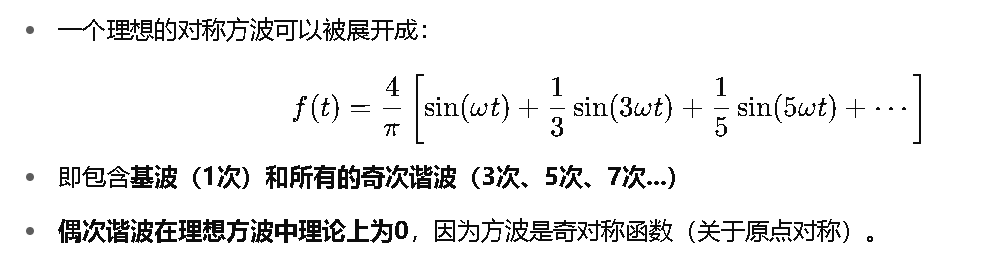

方波 = 基波 + 奇次谐波

偶次谐波 = 非对称或干扰引入的成分

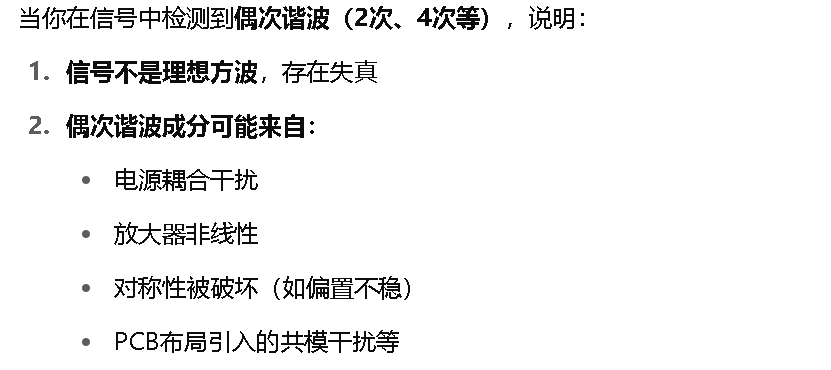

偶次谐波是耦合进信号的干扰 —— 通常不是原始方波的组成部分，而是系统中电磁干扰、结构不对称或非线性造成的副产品。检测到偶次谐波 → 往往是判断电路问题（非对称失真、EMI耦合）的重要线索。

偶次谐波：

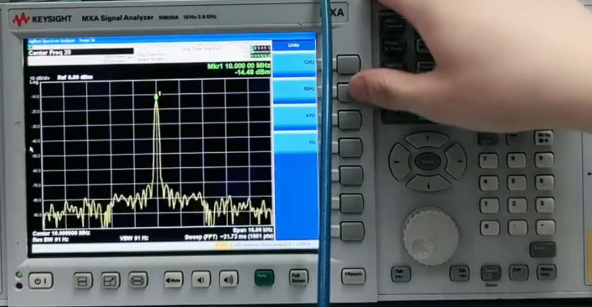

 用频谱分析仪查看信号的二次谐波的话，将中心频率设置为基波频率的2倍即可。

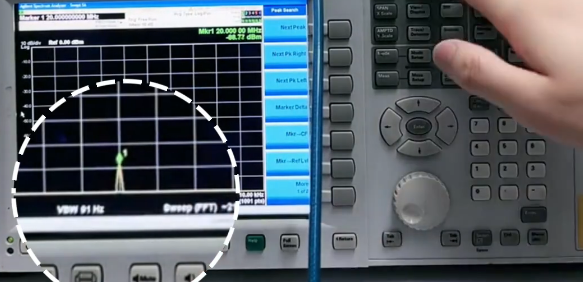

下图的就是二次谐波：

奇次谐波：

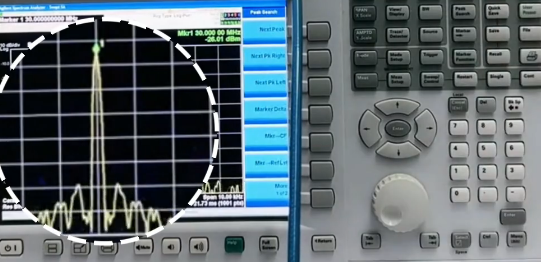

观看3次谐波的话，将中心频率设置为基波频率的3倍。可以看到奇次谐波幅度很大。

MC整改的时候MCU是32Mhz，则辐射干扰最会出现哪些频率的干扰：

在 EMC 整改中，若 MCU 主频为 32 MHz，你需要重点关注它的基波频率及其谐波频率，因为这些频率最容易在辐射发射（RE）测试中超标，尤其在 电磁兼容（EMC）传导或辐射测试中暴露出问题。32 MHz 的2~10次谐波（64 MHz 到 320 MHz）最常见超标。

特别注意：

• PCB走线、外壳缝隙、**连接线（如排线、串口线）**都会成为偶极天线，放大谐波辐射

• MCU 切换频率快、IO口驱动强、没有合适的旁路电容时，高频干扰更加严重

• 如果你的 MCU 时钟为 晶振 + PLL 倍频输出，还可能有其他子谐波（如 PLL 输出频率）
