【网工第6版】第10章 网络规划和设计①
目录
■ 综合布线
◆ 综合布线系统
◆ 综合布线注意事项
◆ 综合布线名词与术语
◆ 综合布线网络结构
◆ 常用综合布线拓扑图
◆ 网络拓扑图和综合布线图
■ 综合布线

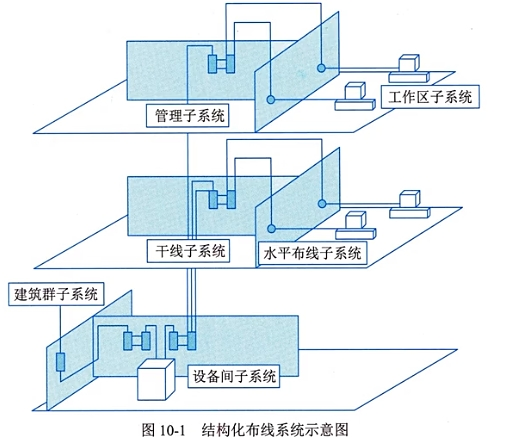

◆ 综合布线系统
综合布线系统包含6个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。

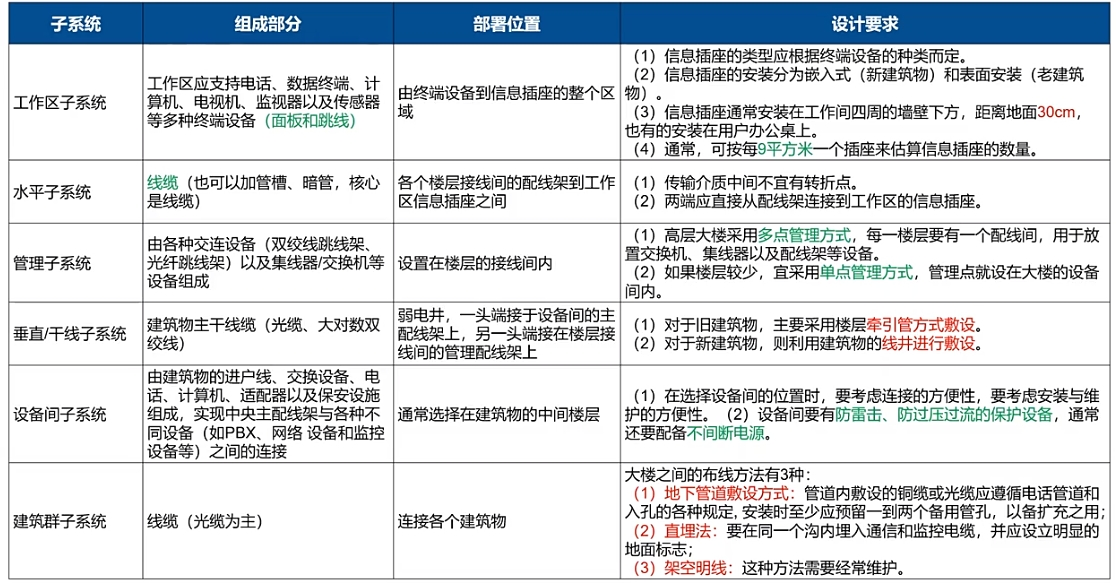

下面这个表重点理解：
◆ 综合布线注意事项
①水平子系统双绞线系统≤90米，工作区线缆≤10米。
②信息插座的安装位置距离地面的高度为30-50cm。
③强电和弱电应该分开部署，并保持适当距离。
④线缆部署于桥架内，或使用PVC管保护。
⑤光缆控制弯曲角度，不要随意折弯。
⑥线缆和设备打好标签。
⑦布线系统相关文档资料的保存。
◆ 综合布线名词与术语
ISO/IEC11801
CD:建筑群配线架
BD:建筑物配线架
FD:楼层配线架
CP：转接点/过渡点（选用）
TO:数据，网络点
TP:语音，电话点
TV:电视
TIA/EIA-568-A
主配线间：MDF
楼层配线间：IDF

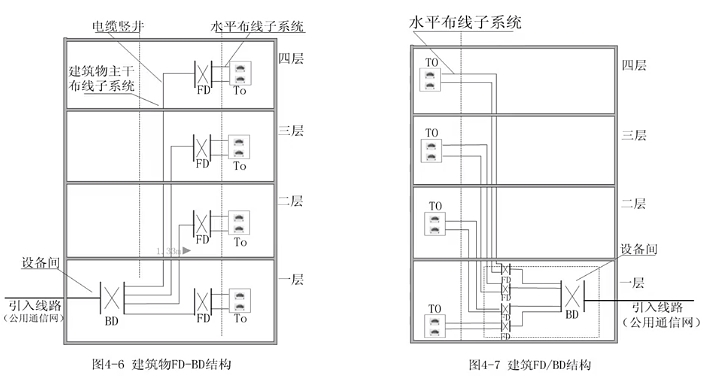

◆ 综合布线网络结构

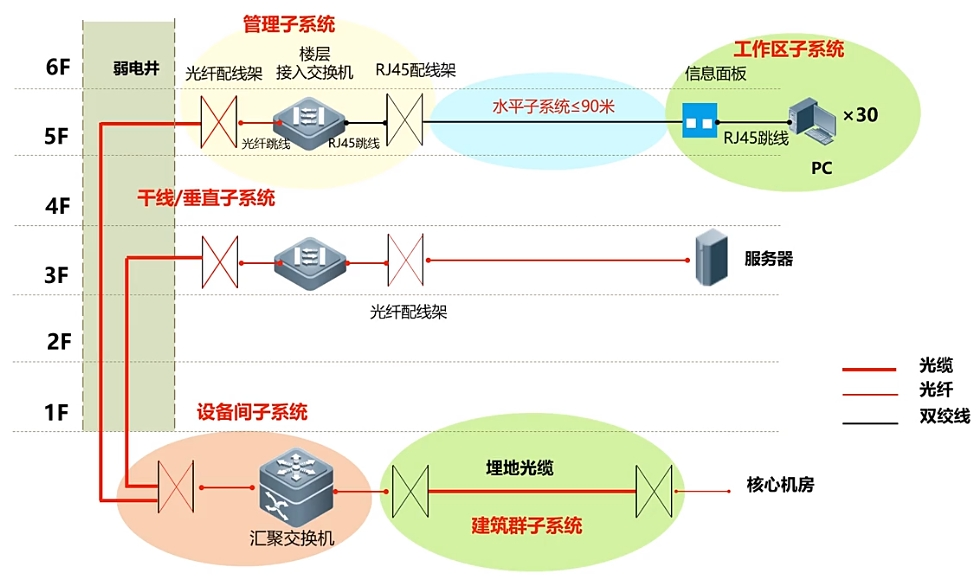

◆ 常用综合布线拓扑图

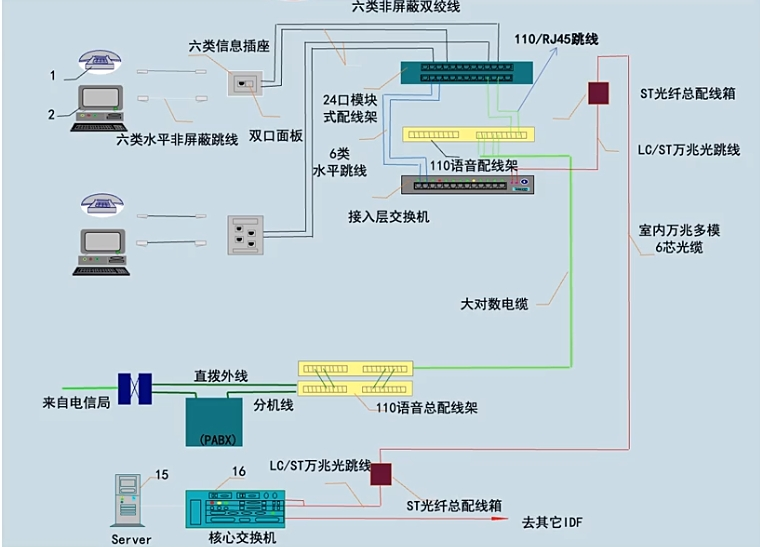

◆ 网络拓扑图和综合布线图
- 真题
有五层办公楼1栋，大型仓库10栋，接入交换机部署在仓库，其他设备部署在办公楼。仓库到办公楼的布线系统属于什么子系统？应采用什么传输介质？该线缆与交换机连接需要用到哪些部件？
【参考答案】建筑群子系统；光纤；光模块、尾纤、跳线、光纤配线架。
至此，本文分享的内容就结束了。
