ProfiNet转MODBUS模块构建西门子PLC与RTU仪表通讯连接方案

一、项目背景

污水处理行业对于水质监测和设备控制精度要求极高，传统的污水处理控制系统大多采用ModbusRTU协议，然而随着自动化技术的不断发展，ProfiNet协议以其高效、快速、稳定的通信性能被广泛应用。捷米特的Profinet转MODBUS智能网关应运而生，为污水处理行业的自动化升级提供了可靠的解决方案。



二、项目需求

某污水处理厂需要对流量传感器等设备采集的数据进行更精确的监测和控制，以提高处理效率和水质达标率。该厂原控制系统采用ModbusRTU协议的流量传感器，而现在希望接入西门子1200PLC的ProfiNet网络，实现数据的实时传输和集中控制。

三、项目方案

· 设备选型：选用捷米特Profinet转MODBUS智能网关作为ModbusRTU协议与ProfiNet协议转换的关键设备，连接ModbusRTU协议的流量传感器与西门子1200PLC。

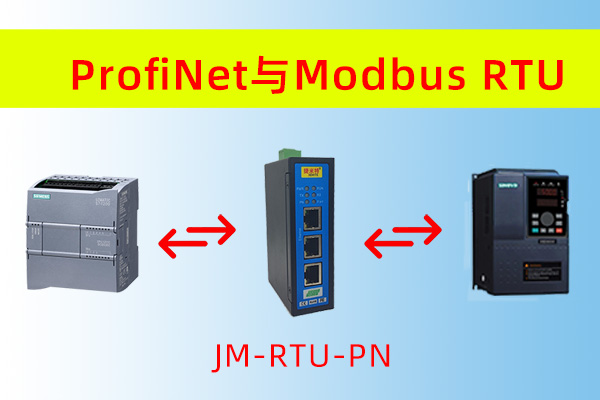

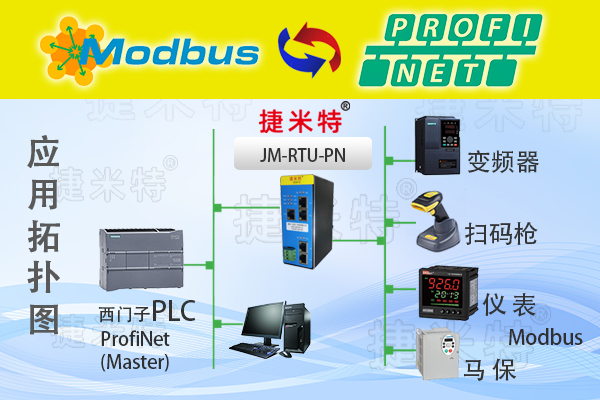

· 系统架构：流量传感器通过RS485接口与Profinet转MODBUS协议转换网关相连，采用ModbusRTU协议进行数据传输；JM-RTU-PN网关再通过以太网接口接入西门子1200PLC的ProfiNet网络。

· 参数配置：通过以太网口将JM-RTU-PN网关与PC相连，使用配置软件设置网关的IP地址、子网掩码等网络参数，以及ModbusRTU协议的相关参数，如波特率、数据位、停止位等。在西门子TIAPortal中配置相应的组态，包括要配置的模块、目标设备MODBUS转ProfiNet智能网关的IP地址及设备名称。

四、项目实施

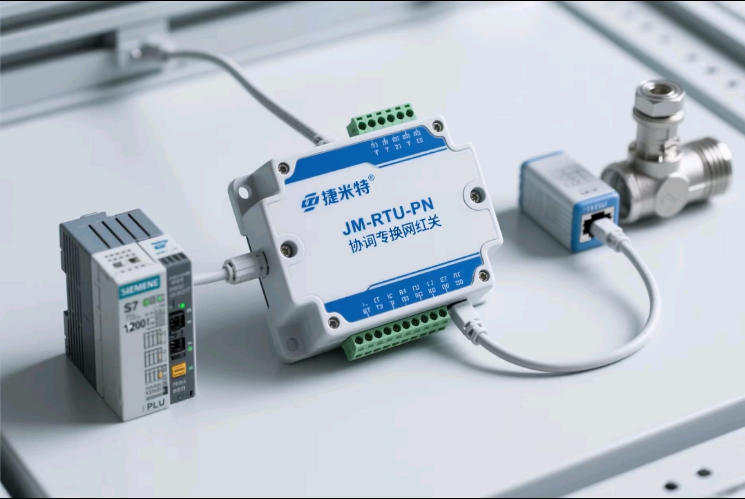

1. 设备安装：将捷米特MODBUS转ProfiNet智能网关安装在污水处理厂的电气控制柜内，确保其固定牢固，并与电源、流量传感器以及西门子1200PLC进行正确的连接。

2. 参数配置：按照设备手册和现场实际情况，使用配置软件对MODBUS转ProfiNet协议转换网关进行详细的参数设置，包括ModbusRTU协议的参数和ProfiNet协议的参数，确保网关能够正确地进行协议转换和数据传输。

3. 系统调试：通过TIAPortal对整个系统进行调试，包括对西门子1200PLC的程序编写、调试和对JM-RTU-PN网关的通信测试。在调试过程中，不断优化系统参数，确保数据传输的稳定性和准确性。

4. 试运行：在系统调试完成后，进行一段时间的试运行，观察系统运行的稳定性、数据传输的准确性和响应速度等指标，及时发现并解决可能出现的问题。

五、项目成果

· 数据实时监测：通过捷米特Profinet转MODBUS智能网关，西门子1200PLC能够实时采集流量传感器的数据，包括污水流量、流速等信息，为污水处理过程的精确控制提供了数据支持。

· 控制精度提高：实现了对流量传感器的远程控制和精确调节，可以根据实际污水处理需求，及时调整流量，提高处理效率，确保出水水质达标。

· 系统稳定性增强：MODBUS转ProfiNet智能网关在数据传输过程中表现出良好的稳定性和可靠性，有效避免了因通信问题导致的系统故障，提高了整个污水处理系统的稳定性。

· 维护成本降低：基于ProfiNet协议的网络结构，便于系统的扩展和维护，减少了后期的维护成本。同时，通过对数据的实时监测和分析，能够及时发现设备故障隐患，提前进行维护和修理，降低了设备故障率。

六、总结

捷米特Profinet转MODBUS智能网关在本次污水处理项目中发挥了关键作用，成功实现了ModbusRTU协议与ProfiNet协议的转换，为西门子1200PLC与流量传感器之间的通信搭建了桥梁。该项目不仅提高了污水处理厂的自动化水平和生产效率，还为污水处理行业的技术升级和智能化发展提供了有力的参考。随着污水处理行业的不断发展和对自动化控制要求的不断提高，捷米特JM-RTU-PN协议转换网关将具有广阔的应用前景。

（具体内容配置过程及其他相关咨询可联系杨工。）
