基于巨控GRM552YW-CHE：西门子S7-1200 PLC远程程序上下载与实时调试方案

西门子S7-1200 PLC远程程序上下载与实时调试方案

---

一、背景与痛点分析

随着工业物联网（IIoT）的快速发展，传统PLC调试模式面临多重挑战：

• 人力成本高：工程师需频繁往返现场，差旅耗时且费用高昂。
• 项目延期风险：突发问题响应延迟，直接影响交付周期与客户信任。
• 复杂环境限制：恶劣工况或分布式设备场景下，传统调试效率低下。

解决方案：采用巨控GRM552YW-CHE远程模块，实现西门子PLC程序的远程上下载与实时调试，显著降低运维成本，提升响应效率。

---

二、硬件配置与网络接入

1. 核心设备清单

• 西门子S7-1200 PLC：支持以太网通信的控制器。
• 巨控GRM552YW-CHE模块：
  • 支持4G/网线/WIFI多模式联网。
  • 内置防火墙，保障数据安全。
  • 低延迟通信，适配实时调试需求。

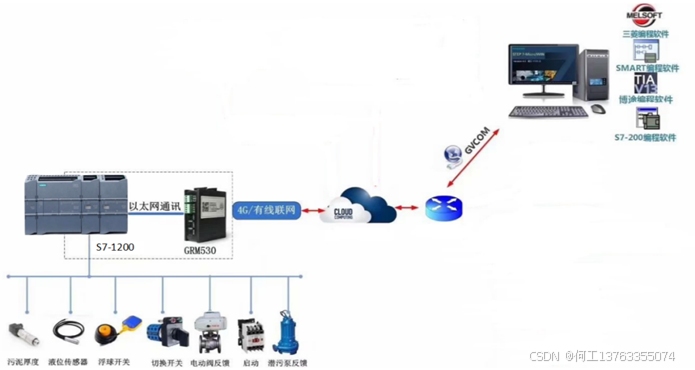

2. 网络接入方式（三选一）

• 现场有线网络（稳定首选）。
• 4G无线网络（灵活部署）。
• 手机热点WIFI（应急备用）。

---

三、远程配置与操作指南

步骤1：硬件连接

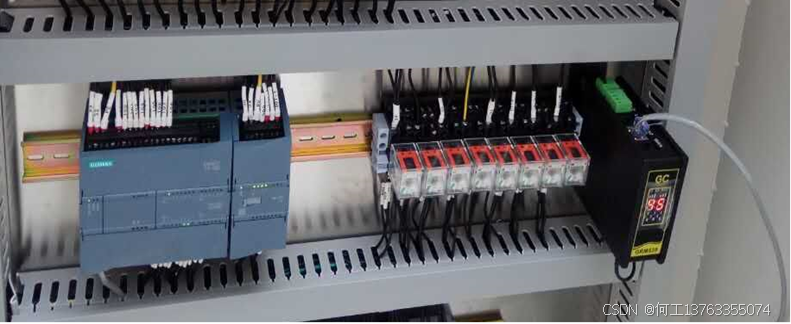

• 使用网线将GRM532YW-HE模块与S7-1200 PLC的以太网口直连。


步骤2：模块联网

• 插入4G SIM卡，或通过网线/WIFI连接至外网（确保模块指示灯显示正常联网）。

步骤3：软件安装

• 西门子博图（TIA Portal）：V16及以上版本，用于PLC程序开发。
• 巨控GVCOM3驱动：实现虚拟网卡映射，需与博图安装于同一电脑。

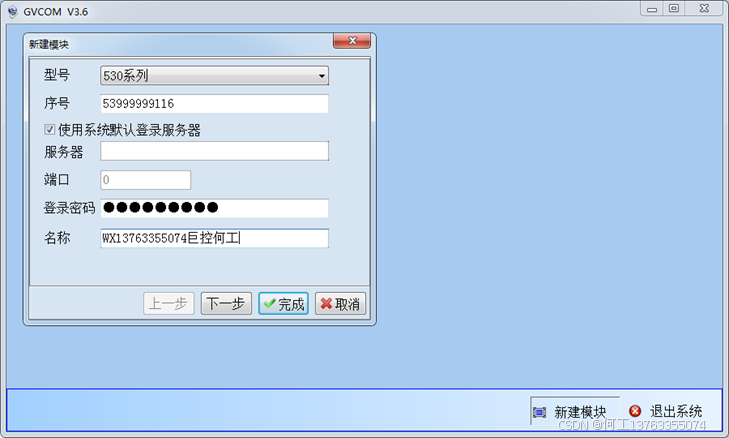

步骤4：GRM模块绑定

1. 打开GVCOM3软件，点击“新建模块”。
2. 输入模块SN码（位于设备标签，如GRM532-XXXXXX）及密码（默认111111，首次需修改）。

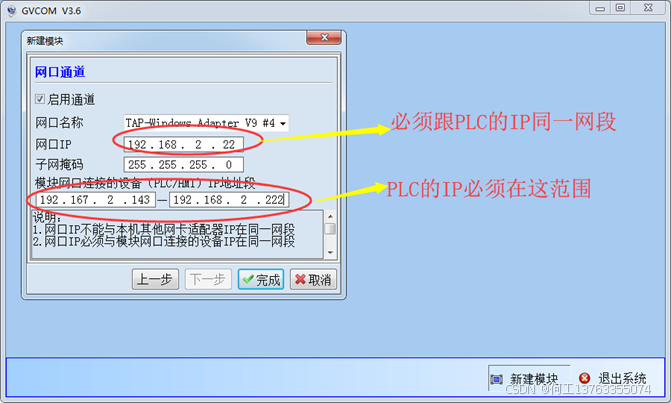

步骤5：网口通道配置

1. 创建NET网口通道，设置IP为192.168.2.22（需与PLC IP192.168.2.143同网段）。
2. 保存配置并重启模块生效。

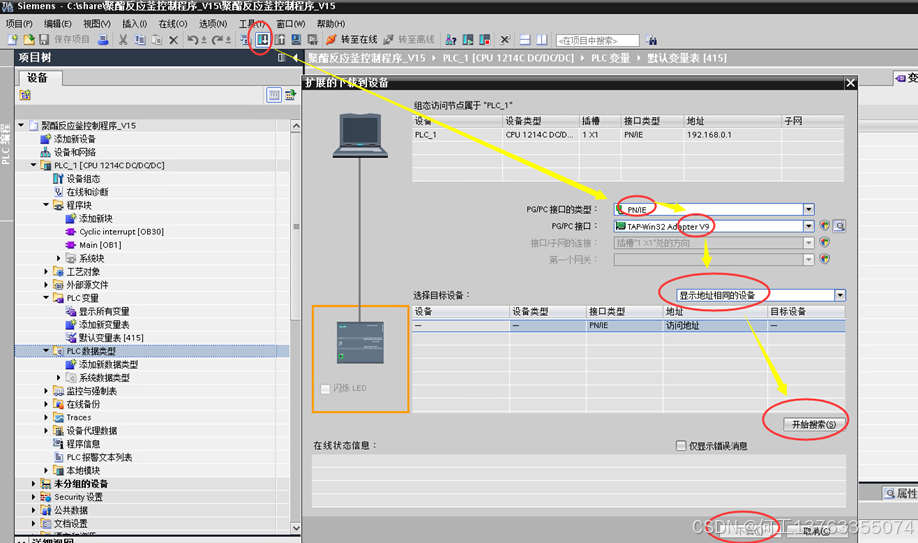

步骤6：远程程序上下载

1. 打开博图软件，选择“下载至设备”。
2. 选择虚拟网卡TAP-Win32 Adapter V9，自动搜索在线PLC。
3. 点击下载/上传，实时监控程序状态。


---

四、方案核心优势

• 降本增效：减少90%现场调试需求，单工程师可同时支持多项目。
• 安全可靠：端到端加密传输。
• 快速响应：故障诊断与程序更新无需等待，缩短停机时间。

---

五、技术趋势与展望

未来工业控制将深度集成云平台与边缘计算，实现：

• 集中化运维：通过云端看板管理全球设备。
• AI辅助调试：自动分析日志，预判潜在故障。

---
