Hadoop 2.x设计理念解析

news 来源：原创 2025/5/11 7:42:51

一、背景

二、整体架构

三、组件详解

3.1 yarn

3.2 hdfs

四、计算流程

4.1 上传资源到 HDFS

4.2 向 RM 提交作业请求

4.3 RM 调度资源启动 AM

4.4 AM运行用户代码

4.5 NodeManager运行用户代码

4.6 资源释放

五、设计不足

一、背景

有人可能会好奇，为什么要学一个十年前的东西呢？

Hadoop 2.x虽然是十年前的，但hadoop生态系统中的一些组件如今还在广泛使用，如hdfs和yarn，当今流行spark和flink都依赖这些组件

通过学习它们的历史设计，首先可以让我们对它们的了解更加深刻，通过了解软件的演变的过程也能对我们改进自有的系统做启发

之前我们分析了Hadoop 1.x Hadoop 1.x设计理念解析-CSDN博客，说明了其中的一些问题，现在来看2.x

二、整体架构

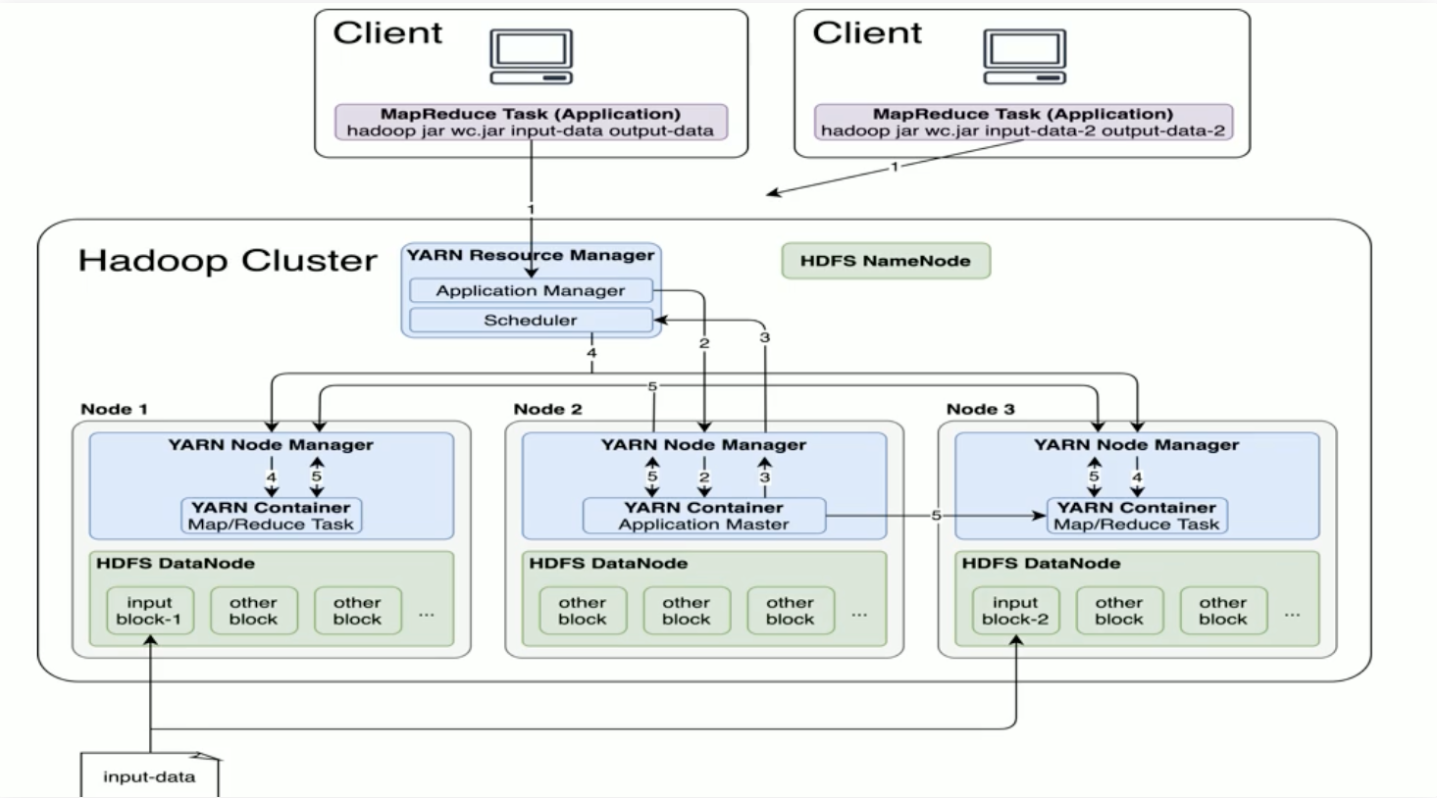

从网上找了一张图：

yarn统计集群资源情况，分配资源Container给hadoop使用

hdfs作为数据中转，负责jar包、中间数据的中转

图中没体现yarn和hdfs高可用的实现，具体高可用实现会在下面的组件详解中提及

三、组件详解

强烈建议：刚了解这块的看组件详解可能没那么好理解，建议直接看下面的第四章计算流程，看完计算流程后，有一个大概的了解了，再来学习组件详解

3.1 yarn

1. ResourceManager（RM）

核心职责

全局资源管理：管理整个集群的资源（CPU、内存等），负责资源分配和调度。
应用生命周期管理：接收客户端提交的应用请求，启动 ApplicationMaster（AM），监控应用状态。
高可用支持：通过主备（Active/Standby）架构避免单点故障，依赖 ZooKeeper 实现自动故障转移。

子模块

Scheduler（调度器）：
- 纯调度器，仅负责资源分配（不跟踪应用状态）。
- 支持多种调度策略：容量调度（Capacity Scheduler）、公平调度（Fair Scheduler）。
ApplicationsManager：
- 管理应用提交、启动 AM、记录应用元数据（如用户、队列信息）。

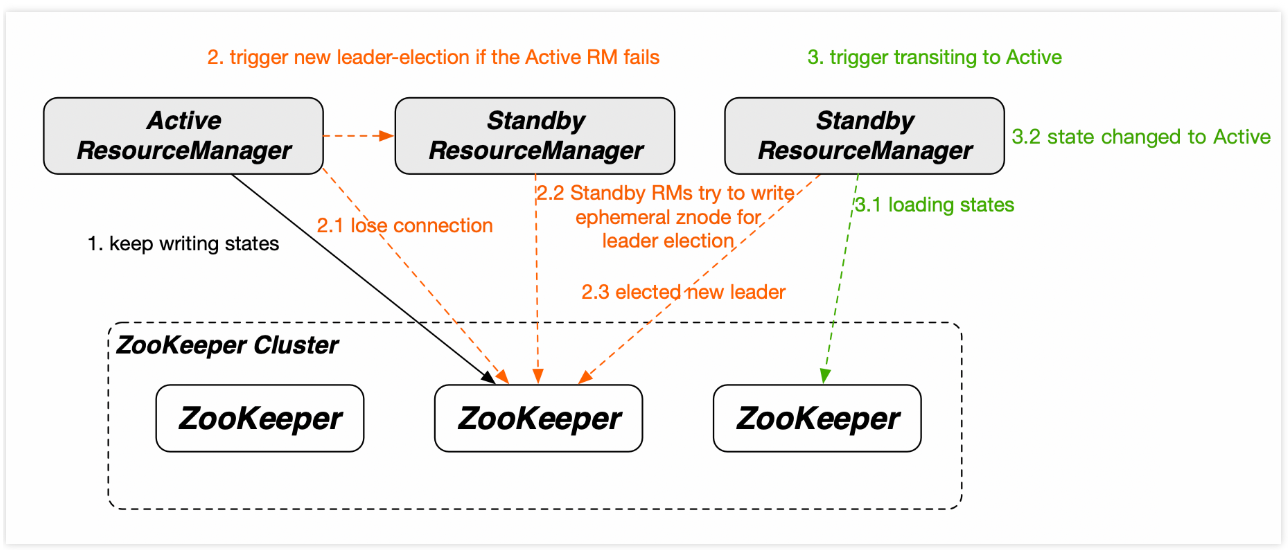

高可用机制

主备 RM：通过 ZooKeeper 选举 Active RM，状态持久化到 HDFS 或 ZooKeeper。
快速故障切换：Standby RM 在 Active RM 宕机后秒级接管。

2. NodeManager（NM）

核心职责

单节点资源管理：管理单个物理节点上的资源（如 CPU、内存、磁盘），向 RM 汇报资源状态。
容器（Container）生命周期管理：
- 启动、监控、销毁容器（Container）。
- 执行来自 AM 的任务指令（如启动 Map/Reduce 任务）。
本地化服务：缓存应用依赖的 JAR 包、配置文件等，加速任务启动。

关键机制

心跳机制：定期向 RM 发送心跳，汇报节点资源使用情况和容器状态。
资源隔离：通过 Linux Cgroups 或 Docker 实现 CPU、内存隔离，避免任务间资源争抢。
健康检查：监控节点硬件（如磁盘损坏、内存不足），异常时主动报告 RM。

3. Container（容器）

核心概念

资源封装单元：代表集群中可分配的资源（如 2 CPU 核心 + 4GB 内存）。
任务执行环境：在 NM 上启动的进程，运行具体任务（如 MapTask、ReduceTask）。

4. ApplicationMaster（AM是Container的一种）

核心职责

应用级资源协商：向 RM 申请资源（Container），并协调任务的执行。
任务容错：监控任务状态，失败时重新申请资源并重试。
应用进度汇报：向 RM 报告应用进度（如 MapReduce 的 Map 完成百分比）。

特点

应用专属：每个应用（如 MapReduce 作业、Spark 作业）有独立的 AM。
灵活性：AM 由用户程序实现（如 MapReduce 的 MRAppMaster），支持自定义资源请求策略。

容错机制

RM 托管状态：AM 定期向 RM 发送心跳，RM 故障切换后重启 AM 并恢复状态。
检查点（Checkpoint）：部分框架（如 Flink）支持将状态持久化到 HDFS，故障后从检查点恢复。

3.2 hdfs

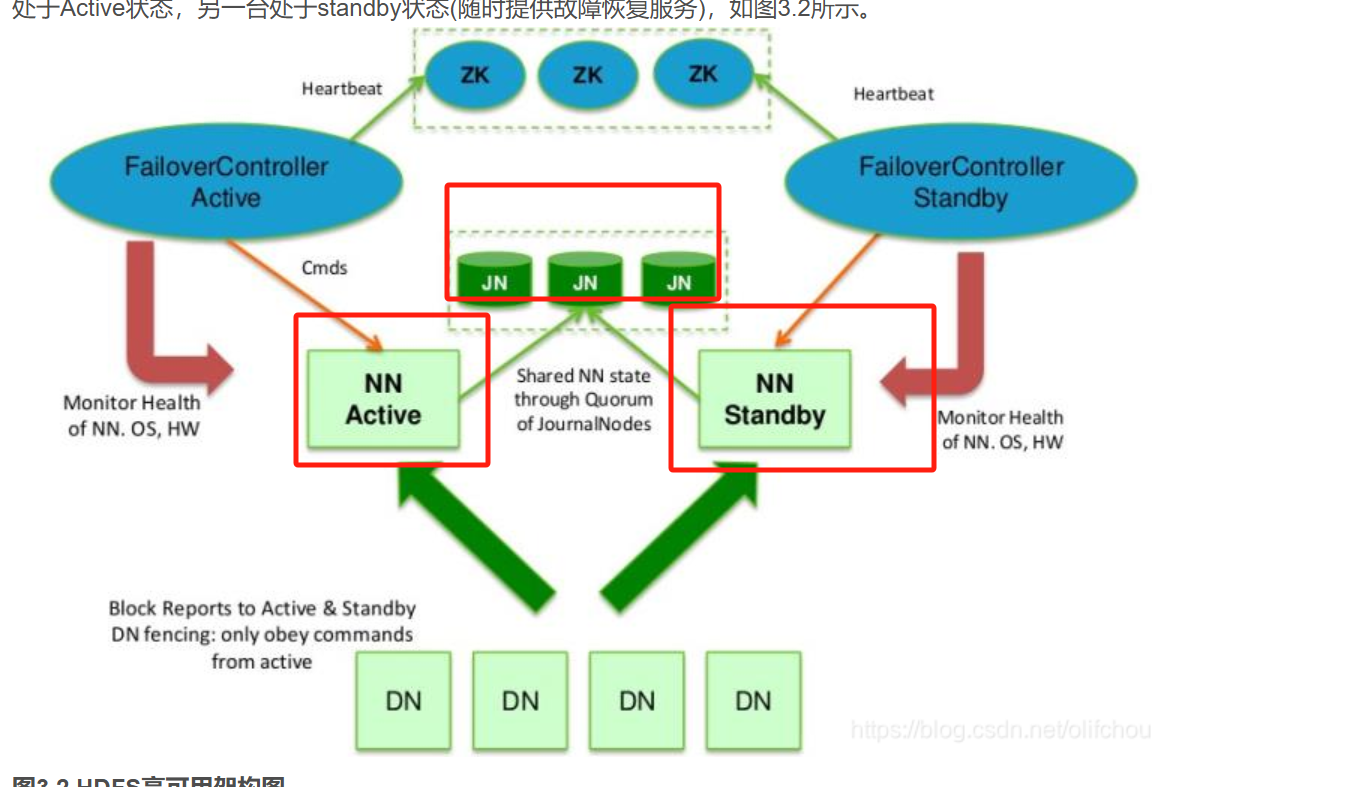

在Hadoop 1.x 架构中，hdfs的NameNode（NM）只有一个，当NameNode挂了之后，容易造成数据丢失，所以在Hadoop 2.x架构中，NameNode变成了多个，通过zk进行选主，架构如下：

可以看到上图中除了NameNode，还有JournalNodes（JN）

JournalNodes集群用于存储NameNode的EditLog（记录文件系统元数据变更的日志）

JN的作用是保证NM的master和stand by 之间的数据一致性，因为NameNode多了之后，主备之间需要数据同步，一条NameNode EditLog变更内容，需要被需确保大多数节点（Quorum）成功写入，才算变更成功，Standby NameNode定期从JournalNodes读取EditLog，并应用到自身内存中的元数据（FsImage）

这样当主NM挂了之后，不会因为数据变更没及时同步给stand by节点，导致数据丢失

四、计算流程

4.1 上传资源到 HDFS

客户端将作业的 JAR 包、配置文件（如 mapred-site.xml）和输入数据分片（InputSplit）上传到 HDFS。
例如，JAR 包会被上传到 HDFS 路径 /user/hadoop/jobs/myjob.jar。

4.2 向 RM 提交作业请求

客户端通过 YARN RPC 协议 向 RM 提交作业请求，包含以下信息：
- ApplicationMaster（AM）的入口类（如 org.apache.hadoop.mapreduce.v2.app.MRAppMaster）。
- HDFS 上的资源路径（JAR、配置文件等）。
- 作业配置参数（如 Map/Reduce Task 的内存、CPU 需求）。

4.3 RM 调度资源启动 AM

RM 根据集群资源状态，选择一个 NodeManager（NM）节点，分配一个 Container（初始资源，如 1GB 内存、1 核 CPU）。
向该 NM 发送指令，启动 AM 进程。

Q：Container的本质是什么？

在hadoop、spark、flink情况下，Container是一个JVM进程

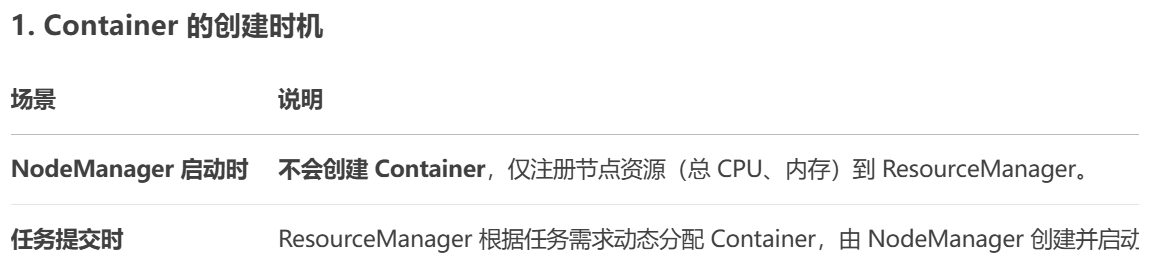

Q：Container 什么时候被创建？

Q：NM如何启动的Container？

通过类似如下代码：

java \
-Djava.net.preferIPv4Stack=true \
-Xmx1024m \
-Djava.io.tmpdir=/tmp/hadoop-tmp \
-Dlog4j.configuration=container-log4j.properties \
-Dyarn.app.container.log.dir=<日志目录路径> \
-classpath <Hadoop类路径>:<用户Jar路径> \
org.apache.hadoop.mapred.YarnChild \
<作业ID> <任务ID> <用户类名>

根据如上代码可以看到，实际入口是Hadoop的YarnChild，而非用户类，通过反射机制实例化用户编写的Mapper/Reducer，每个Task在独立JVM中运行，避免相互影响

Q：NM如何限制jvm进程的内存和cpu核数？

内存通过xmx限制，cpu核数通过linux指令限制

Q：NodeManager 怎么来的，用户在机器上启动的应用么？

集群管理工具：如 Apache Ambari、Cloudera Manager 等工具统一部署和启动。
手动脚本：在传统 Hadoop 部署中，通过 yarn-daemon.sh start nodemanager 命令手动启动

4.4 AM运行用户代码

初始化与注册：
- AM 启动后，向 RM 注册自身，并申请运行 Map/Reduce Task 所需的资源（Container）。
从 HDFS 加载用户代码：
- AM 从 HDFS 下载作业的 JAR 包和配置文件到本地。
- 使用 分布式缓存（Distributed Cache） 机制，将依赖文件（如 JAR、配置文件）分发到所有任务节点。
申请资源并启动任务：
- AM 向 RM 发送资源请求（如申请 10 个 Container 运行 Map Task）。
- RM 分配 Container 后，AM 与目标 NodeManager 通信，触发 Container 的启动

am请求分配Container代码示例：

// 伪代码示例（类似YARN API）
ResourceRequest request = ResourceRequest.newInstance(Priority.HIGH,          // 优先级"node_hostname",        // 目标节点（或*表示任意）Resource.newInstance(1024, 4), // 1GB内存 + 4个vCore5                       // 需要5个这样的Container
);
amClient.addResourceRequest(request);

如果资源足够，RM会：

根据集群的当前资源使用情况（由NodeManager定期上报）和调度策略（如Capacity Scheduler、Fair Scheduler），决定是否满足AM的请求。
若资源足够，调度器将分配Container，生成Container对象，包含：
- Container ID。
- 分配的节点（NodeManager地址）。
- 资源规格（如内存、CPU）。

然后通过心跳机制（AM定期轮询或事件驱动）将分配的Container信息返回给AM

AM收到ResourceManager分配的Container列表后，会向对应的NodeManager发送启动Container的指令

4.5 NodeManager运行用户代码

创建 Container 进程：
- NodeManager 收到 AM 的启动指令后，在本地创建一个 独立的 JVM 进程（如 Map Task）。
- 该进程的入口类是用户编写的 Mapper 或 Reducer 实现类。
加载用户代码：
- Container 进程从 HDFS 或本地缓存（通过 Distributed Cache）加载 JAR 包和依赖。
- 使用 URLClassLoader 动态加载用户类（如 MyMapper.class）。
执行任务逻辑：
- 调用用户实现的 map() 或 reduce() 方法处理数据。
- 输出结果写入 HDFS 或中间存储。

Q：AM收到ResourceManager分配的Container列表后，会向对应的NodeManager发送启动Container的指令。 NodeManager如何确认收到的命令是否合法？

在安全集群（启用Kerberos）中，所有组件（包括AM、RM、NM）必须通过Kerberos认证才能通信：

初始化认证：AM在向RM注册时，需提供有效的Kerberos票据（Ticket）以证明身份。
服务票据：AM与NM通信时，会使用Kerberos获取NM的服务票据，确保通信双方身份合法。

即使通过Kerberos认证，YARN还需进一步限制AM的操作权限。为此，RM在分配Container时会生成容器令牌，作为AM向NM启动Container的“临时授权凭证”。

容器令牌的生成与传递

RM生成容器令牌：
- 当RM的调度器为AM分配Container时，会为该Container生成一个唯一的容器令牌。
- 令牌包含以下信息：
  - Container ID。
  - 资源分配详情（如内存、CPU）。
  - 有效时间窗口（如过期时间）。
  - NM的地址（确保令牌仅能被目标NM使用）。
  - 数字签名（由RM的密钥签名，防篡改）。
AM获取令牌：
- RM将分配的Container列表及对应的容器令牌返回给AM（通过心跳响应）。
- AM需在启动Container时将此令牌提交给NM。

NodeManager验证容器令牌

当NM收到AM的StartContainerRequest时，会执行以下验证：

验证令牌签名：
- 使用RM的公钥验证令牌的签名，确保令牌未被篡改。
检查令牌有效期：
- 确保令牌未过期（如过期则拒绝请求）。
匹配目标NM：
- 确认令牌中的NM地址与当前NM的地址一致，防止令牌被转发到其他节点。
核对Container ID和资源规格：
- 检查请求的Container ID和资源是否与令牌中的分配一致。
权限校验：
- 确保AM有权操作该Container（例如，令牌中的用户与AM的身份一致）。

Q：任务进程（如MapTask）会定期向AM发送心跳，报告进度（如完成50%）。 MapTask 和 AM在两个不同的container中，它们如何知道对方地址并交互的？

步骤1：AM启动并注册

MRAppMaster（AM）启动后，绑定到一个可用端口（如0.0.0.0:0由系统自动分配）。
向ResourceManager注册，提交自身的RPC地址（如am-host:4321）。

步骤2：启动MapTask

AM向ResourceManager申请Container资源。
在Container启动参数中，设置环境变量MAPREDUCE_JOB_APPLICATION_MASTER_ADDR=am-host:4321。

步骤3：MapTask向AM发送心跳

MapTask进程启动后，读取环境变量获取AM的地址。
通过Hadoop RPC客户端，连接到am-host:4321。
调用AM的RPC接口（如AMProtocol#statusUpdate），发送心跳信息：

4.6 资源释放

子任务的释放：

AM的核心职责：
- 管理应用程序的整个生命周期（如Map阶段和Reduce阶段的协调）。
- 主动申请和释放资源：AM根据任务进度动态管理Container，当MapTask完成后，AM会主动释放这些Container的资源，以便进入Reduce阶段。
具体流程：
1. 监控任务状态：AM持续监控所有MapTask的进度，当所有MapTask均完成后，AM标记Map阶段结束。
2. 释放Container：
  - AM向对应的NodeManager发送StopContainerRequest，要求停止MapTask占用的Container。
  - AM通过心跳机制通知ResourceManager的调度器（Scheduler），这些Container已释放，资源可重新分配。
3. 进入Reduce阶段：AM开始申请新的Container资源以启动ReduceTask。

AM的释放：

正常释放流程

AM完成工作：当ApplicationMaster完成其分配的任务后，它会主动向ResourceManager(RM)发送完成通知。
注销AM：
- AM调用AMRMClient.unregisterApplicationMaster()方法
- 该方法向RM发送FinishApplicationMasterRequest请求
RM处理请求：
- RM接收到请求后，将AM状态标记为已完成
- RM通知NodeManager(NM)释放AM容器
容器清理：
- NM接收到释放指令后，停止AM进程
- 清理容器的工作目录
- 释放分配给该容器的资源
状态更新：
- RM更新应用程序状态为FINISHED
- 资源调度器回收分配给该AM的所有资源

异常释放流程

如果AM异常终止，释放流程会有所不同：

心跳超时：
- RM通过心跳机制检测AM是否存活
- 如果超过yarn.am.liveness-monitor.expiry-interval-ms(默认60000ms)未收到心跳，RM认为AM失效
标记失败：
- RM将AM状态标记为FAILED
- 触发失败处理机制
容器清理：
- RM通知NM强制终止AM容器
- NM执行kill操作并清理资源
重试机制：
- 根据yarn.resourcemanager.am.max-attempts配置决定是否重试
- 如果允许重试，RM会启动新的AM容器

五、设计不足

Hadoop 2.x 计算理念，相对于spark计算理念的不足，这里直接上deepseek的回答了：

1. 基于磁盘的计算模型导致性能瓶颈

Hadoop：MapReduce的每个中间阶段（Map和Reduce）都需要将数据写入磁盘（HDFS），导致频繁的I/O操作。在迭代计算（如机器学习算法）或需要多阶段处理的任务中，反复读写磁盘的开销极大，性能显著下降。
Spark：通过内存计算（In-Memory Processing）和弹性分布式数据集（RDD）的缓存机制，减少磁盘I/O。中间结果优先保留在内存中，适合迭代和交互式任务，性能通常比Hadoop快10-100倍。

2. 任务调度的延迟较高

Hadoop：每个MapReduce作业（Job）启动时都需要重新申请资源，且单个Job内分为Map和Reduce两个阶段，任务调度（Task Scheduling）粒度较粗。对于多阶段任务（如多个Job串联的场景），需要重复调度和资源分配，增加了整体延迟。
Spark：采用DAG（有向无环图）调度器，将整个计算流程分解为多个Stage，并在一个作业（Job）内自动优化执行顺序，避免多次任务调度。此外，通过细粒度的任务划分，减少资源浪费。

3. 编程模型不够灵活

Hadoop：MapReduce的编程模型强制开发者将逻辑拆分为Map和Reduce两个阶段，对复杂计算（如多表关联、图算法）的支持较差，代码冗长且难以复用。
Spark：提供更丰富的API（如map、filter、join、reduceByKey等）和高级抽象（RDD、DataFrame、Dataset），支持函数式编程和复杂流水线操作。开发者可以更灵活地表达计算逻辑，代码量显著减少。

4. 对实时和流式处理支持有限

Hadoop：原生设计面向批处理，延迟通常在分钟到小时级别。虽然可以通过附加框架（如Storm）实现流处理，但需要额外的系统集成。
Spark：通过Spark Streaming（微批处理）和Structured Streaming（准实时流处理）直接支持流式计算，并与批处理API保持统一，简化开发流程。

5. 资源利用效率较低
