20.SLAM基本介绍

SLAM（Simultaneous Localization and Mapping，即“同步定位与建图”）是移动机器人和增强现实等领域的核心技术。其主要目标是在未知环境中，机器人（或传感器平台）一边移动一边：

  1. 定位（Localization）：估计自身在环境中的位置和姿态；
  2. 建图（Mapping）：构建周围环境的地图模型。

两者相辅相成：准确的定位依赖于对环境地图的认识，而地图的生成又需要知道机器人的位置，因此需要同时进行。

20.1 SLAM 的基本流程

  1. 数据采集
    • 传感器：激光雷达（LiDAR）、深度相机、普通摄像头、IMU（惯性测量单元）、超声波等。
  2. 特征提取与匹配
    • 从传感器数据中提取“特征”（比如激光扫描的角点、图像中的关键点），并在连续帧或前后观测中进行匹配。
  3. 状态估计
    • 使用滤波（如EKF、UKF）、粒子滤波（FastSLAM）、图优化（GraphSLAM）等方法，对机器人的位姿和地图特征一起进行联合估计。
  4. 地图更新
    • 将新观测整合进地图，常见地图表现形式有栅格地图（Occupancy Grid）、点云地图、拓扑地图等。
  5. 回环检测（Loop Closure）
    • 当机器人回到之前走过的地方，识别出“回环”并进行全局优化，修正累积漂移。

20.2 主要算法流派

流派代表方法特点
滤波式 SLAMEKF-SLAM、UKF-SLAM实时性好，算法框架简单；状态量随着特征增多线性增长，规模化受限。
粒子滤波 SLAMFastSLAM 家族用粒子表示机器人轨迹，地图可分布式维护；适合高维地图，但粒子数需调优。
图优化 SLAMGraphSLAM、g2o、Ceres将轨迹与特征构建成图，收敛至全局最优；后端优化耗时较大，需做好稀疏化。
视觉 SLAMPTAM、ORB-SLAM、LSD-SLAM只用相机即可建图，成本低；对光照与纹理依赖强，对大动态场景鲁棒性较差。
激光 SLAMGMapping、Hector SLAM、Cartographer激光数据精度高，对照明不敏感；成本和电量需求较高。

20.3 在 ROS 中的典型实现

  • gmapping：基于粒子滤波的 2D 栅格地图构建，入门常用。
  • hector_slam：无需里程计，依赖高频激光；对快速运动场景适应性好。
  • cartographer（Google）：图优化结合扫描匹配，支持 2D/3D，精度与效率兼备。
  • ORB_SLAM2/3：常见视觉 SLAM 包，支持单目／双目／RGB-D，提供回环检测与全局优化。

使用时通常需要配置对应节点（如 slam_gmapping、cartographer_node、orb_slam2），并将激光或相机话题、里程计话题正确 remap，调节参数（如分辨率、窗口大小、回环检测频率等）以获得稳定的建图效果。

20.4 应用场景

  • 自主导航：机器人扫地机、配送机器人在室内环境中自主行走。
  • 自动驾驶：结合 GPS 外，还可用 LiDAR SLAM 实时感知周围。
  • 增强／虚拟现实：在室内外构建稠密点云，实现虚拟物体与现实世界的精确叠加。
  • 测绘与考古：无人机搭载激光雷达进行地形建模。

21.ROS中实现SLAM建图

实现思路：机器人通过激光雷达驱动节点发布一个雷达数据话题/scan，而SLAM节点订阅该话题就能获取测距数值。SLAM节点发布地图/map话题，生成地图消息。再使用Rviz界面显示地图的形状。

21.1 hector_mapping

sudo apt install ros-noetic-hector-mapping
roslaunch wpr_simulation wpb_stage_slam.launch
rosrun hector_mapping hector_mapping #newone
rviz #newone
rosrun rqt_robot_steering  rqt_robot_steering #可以通过该软件包控制移动

21.2 通过launch文件启动Hector_Mapping的建图功能

cd catkin_ws/src/
catkin_create_pkg slam_pkg roscpp rospy std_mgs
mkdir launch
cd launch
vim hector.launch

<launch><!-- 载入 机器人 和 SLAM 的仿真场景 --><include file="$(find wpr_simulation)/launch/wpb_stage_slam.launch"/><!-- Hector SLAM --><node pkg="hector_mapping" type="hector_mapping" name="hector_mapping"><param name="tf_map_scanmatch_transform_frame_name" value="base_footprint" /></node><!-- Rviz 显示 --><node pkg="rviz" type="rviz" name="rviz" args="-d $(find wpr_simulation)/rviz/slam.rviz"/><!-- 运动控制 --><node pkg="rqt_robot_steering" type="rqt_robot_steering" name="rqt_robot_steering"/></launch>

catkin_make
roslaunch slam_pkg hector.launch

21.3 Hector_Mapping建图的参数设置

学习hector_mapping的更多参数，可以打开wiki网站进行搜索都有哪些参数。
这里重新编写hector.launch文件学习参数

<launch><!-- 第一个 Hector_Mapping 建图节点 --><group ns="slam_1"><node pkg="hector_mapping" type="hector_mapping" name="hector_mapping_1"><param name="map_update_distance_thresh" value="0.4"/><param name="map_update_angle_thresh" value="0.9" /><param name="map_pub_period" value="0.2" /><param name="map_frame" value="slam_1/map" /><param name="base_frame" value="slam_1/base_footprint" /><param name="odom_frame" value="slam_1/odom" /></node></group><!-- 第二个 Hector_Mapping 建图节点 --><group ns="slam_2"><node pkg="hector_mapping" type="hector_mapping" name="hector_mapping_2"><param name="map_update_distance_thresh" value="0.1"/><param name="map_update_angle_thresh" value="0.1" /><param name="map_pub_period" value="0.2" /><param name="map_frame" value="slam_2/map" /><param name="base_frame" value="slam_2/base_footprint" /><param name="odom_frame" value="slam_2/odom" /></node></group><!-- **************************** 分割线 **************************** --><!-- 载入 SLAM 的仿真场景 --><include file="$(find gazebo_ros)/launch/empty_world.launch"><arg name="world_name" value="$(find wpr_simulation)/worlds/slam_simple.world"/><arg name="paused" value="false"/><arg name="use_sim_time" value="true"/><arg name="gui" value="true"/><arg name="recording" value="false"/><arg name="debug" value="false"/></include><!-- 载入 1号机器人 --><include file="$(find wpr_simulation)/launch/wpb_slam_template.launch"><arg name="robot_namespace" value="slam_1" /> <arg name="local_x" value="0" /> <arg name="local_y" value="-0.3" /> <arg name="local_yaw" value="0" /> </include><!-- 载入 2号机器人 --><include file="$(find wpr_simulation)/launch/wpb_slam_template.launch"><arg name="robot_namespace" value="slam_2" /> <arg name="local_x" value="0" /> <arg name="local_y" value="0.3" /> <arg name="local_yaw" value="0" /> </include><!-- 运动控制 --><node pkg="rqt_robot_steering" type="rqt_robot_steering" name="rqt_robot_steering"/><!-- 速度话题分流 --><node pkg = "topic_tools" type = "relay" name = "relay_1" args="/cmd_vel /slam_1/cmd_vel" /><node pkg = "topic_tools" type = "relay" name = "relay_2" args="/cmd_vel /slam_2/cmd_vel" /></launch>

22. 初识ROS的TF系统

机器人移动建图原理：机器人一边移动一边建图。为了方便描述机器人和这个地图坐标系远点的空间关系，我们分别定义两个坐标系，首先是地图坐标系，原点在机器人建图的初始位置，坐标轴方向遵循ROS的右手法则，命名为map。机器人坐标系在机器人底盘中心，坐标轴方向遵循ROS的右手法则，命名为base_footprint。base_footprint为父坐标系，map为子坐标系。那么描述机器人的空间位置，则可以说父坐标系相对于子坐标系的空间偏移量xyz
在这里插入图片描述
在这里插入图片描述

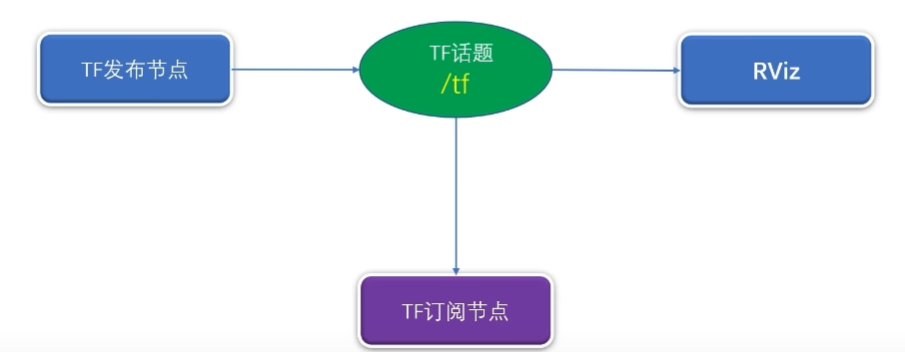

tf2_msgs消息格式结构

在这里插入图片描述

22.1 里程计的介绍

里程计（Odometry）指的是机器人利用自身运动传感器（如轮速编码器、IMU、视觉相机等）对自身位姿（位置和朝向）增量变化进行估计的过程。它常作为 SLAM 中运动预测（Motion Model）的输入，帮助滤波或图优化方法预测下一时刻的位置，然后与观测（传感器测量）一同进行融合校正。

1. 里程计的来源

  1. 轮式里程计（Wheel Odometry）
    • 利用轮子上的编码器（Encoder）测量转动圈数，再根据轮子半径与轴距计算出线速度和角速度。
    • 优点：实现简单、计算量小；
    • 缺点：易受轮胎打滑、地面不平整影响，累计误差（漂移）随时间线性增长。
  2. 惯性里程计（Inertial Odometry）
    • 利用 IMU（加速度计＋陀螺仪）对加速度和角速度进行积分得到位移与姿态变化。
    • 优点：高频率更新，对快速运动响应好；
    • 缺点：噪声和偏置导致二次积分误差爆炸式增长。
  3. 视觉里程计（Visual Odometry, VO）
    • 通过对连续图像帧（单目、双目或 RGB-D）中提取特征点并匹配，估计相机的运动变换。
    • 优点：拒绝轮滑、对外部环境敏感度高；
    • 缺点：对光照和纹理依赖大，计算量相对较高。
  4. 激光里程计（LiDAR Odometry）
    • 基于激光扫描点云的配准算法（如 ICP、NDT）来估计帧间变换。
    • 优点：精度高、不受光照影响；
    • 缺点：对场景几何特征要求较高，实时性和计算资源要求大。

2. 里程计在 SLAM 中的作用

  • 预测运动
    SLAM 算法通常分为预测（Prediction）和校正（Correction）两步。里程计提供的位姿增量用于预测机器人下一时刻的位姿先验。
  • 构建运动模型
    在滤波式 SLAM（如 EKF-SLAM、FastSLAM）中，里程计噪声模型决定了状态协方差的增长；在图优化 SLAM（如 g2o、Ceres）中，则是构建运动边（odometry edge）的残差项。
  • 回环检测辅助
    虽然回环检测更多依赖观测（特征或扫描匹配），但精准的里程计能缩小搜索范围，提高回环匹配速度与正确率。

3. 局限与改进

  1. 漂移累积
    所有纯里程计方法都会随时间累积漂移，短时间内可以较准，长时间运行误差会越来越大。
  2. 多传感器融合
    • 将轮式/惯性/视觉/激光里程计与环境观测（SLAM 的 Mapping 部分）融合，可显著抑制漂移。
    • 常见做法有扩展卡尔曼滤波融合（EKF Fusion）、滑动窗口优化（Windowed BA）或因子图优化（Factor Graph）。
  3. 里程计校准
    • 定期标定编码器、IMU 的偏置，并在线估计传感器健康状态；
    • 视觉里程计中进行相机内外参标定。
  4. 去耦与冗余
    • 多种里程计相互校验，比如将视觉里程计与轮式里程计融合，检测轮滑或视觉失效；
    • 在关键时刻启用备用传感器，保证系统鲁棒性。

23. 使用Gmapping进行SLAM建图

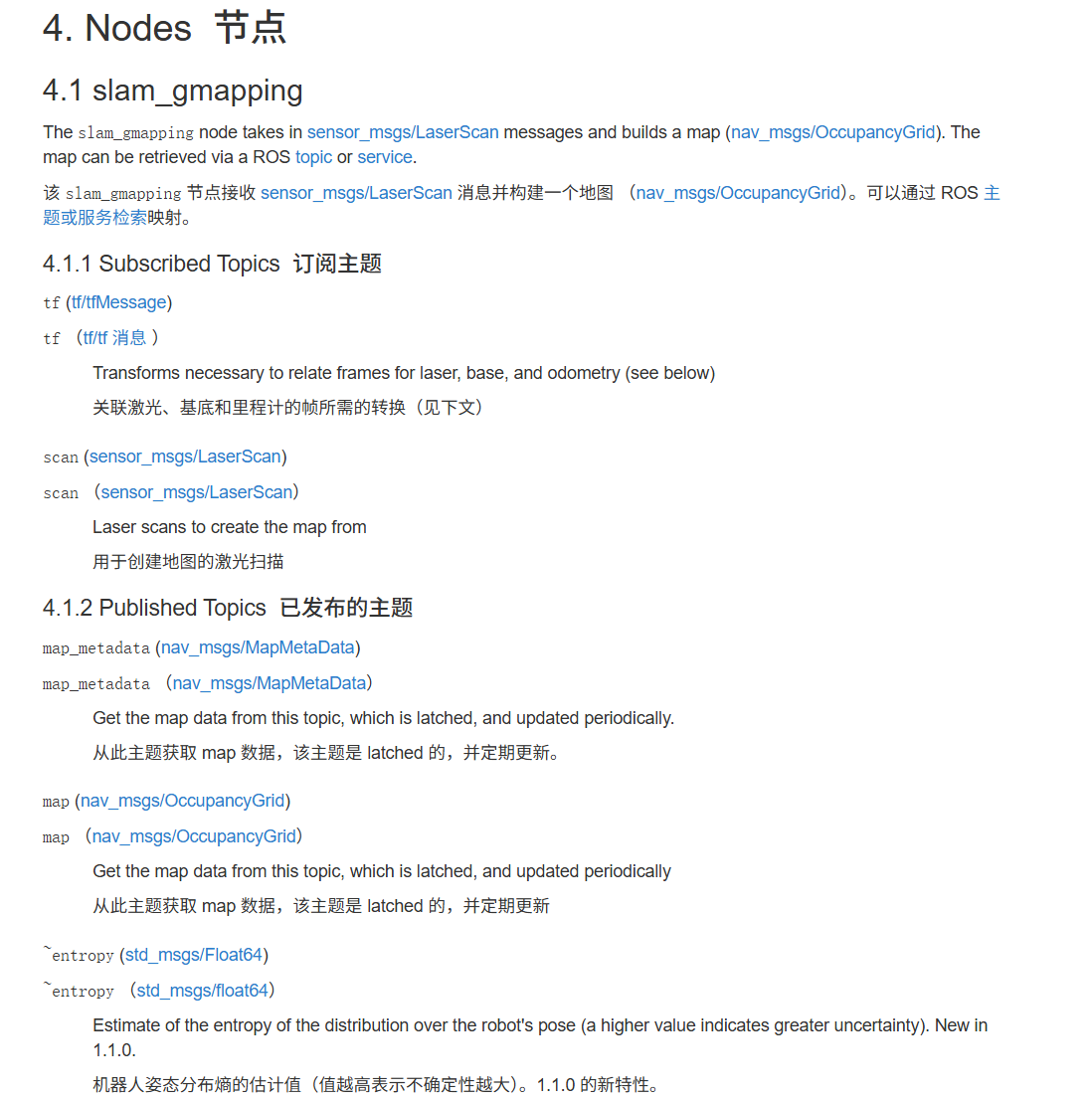

gMapping 是 ROS 生态中最常用的 2D 激光 SLAM（同步定位与建图）开源实现之一，基于 Rao–Blackwellized 粒子滤波（RBPF）算法，能够在未知环境中实时构建栅格地图。

23.1算法原理

  1. Rao–Blackwellized 粒子滤波
    gMapping 将机器人的轨迹作为粒子滤波器的随机变量，用一组粒子 (x_{1:t}k)k=1M_{k=1}M 来表示可能的历史轨迹。
    对每个粒子，都维护一份局部地图（占据栅格），并通过激光观测更新该地图的概率。
  2. 粒子权重计算
    • 根据运动模型（里程计增量）对每个粒子进行预测；
    • 用当前激光扫描对每个粒子的地图进行似然评估，计算权重；
    • 根据权重进行重采样，保留最有可能的轨迹和地图。
  3. 地图合并
    最终输出由权重最高的粒子所维护的地图，或对多粒子地图进行加权融合以提高鲁棒性。

23.2 主要特点

  • 实时性：在普通笔记本/嵌入式平台上即可运行，适合室内移动机器人。
  • 低成本传感器：仅需 2D 激光雷达和轮式里程计（或里程计＋IMU）。
  • 易于集成：作为 ROS 包 slam_gmapping，与 roslaunch、tf、rviz 等工具无缝对接。
  • 可调参数丰富：分辨率、粒子数、重采样阈值等，可根据场景和算力灵活调节。

23.3 快速上手

  1. 安装

    sudo apt-get install ros-<distro>-slam-gmapping

  2. 运行示例
    在已有激光和里程计话题的机器人系统中，可以启动：

    roslaunch slam_gmapping slam_gmapping.launch \scan:=/base_scan \odom:=/odom \map_update_interval:=5.0
    • scan：激光雷达的话题名
    • odom：里程计话题
    • map_update_interval：地图更新周期（秒）

  3. 可视化

    rosrun rviz rviz

    在 RViz 中添加 “Map” 及 “LaserScan” 显示，实时查看建图效果。

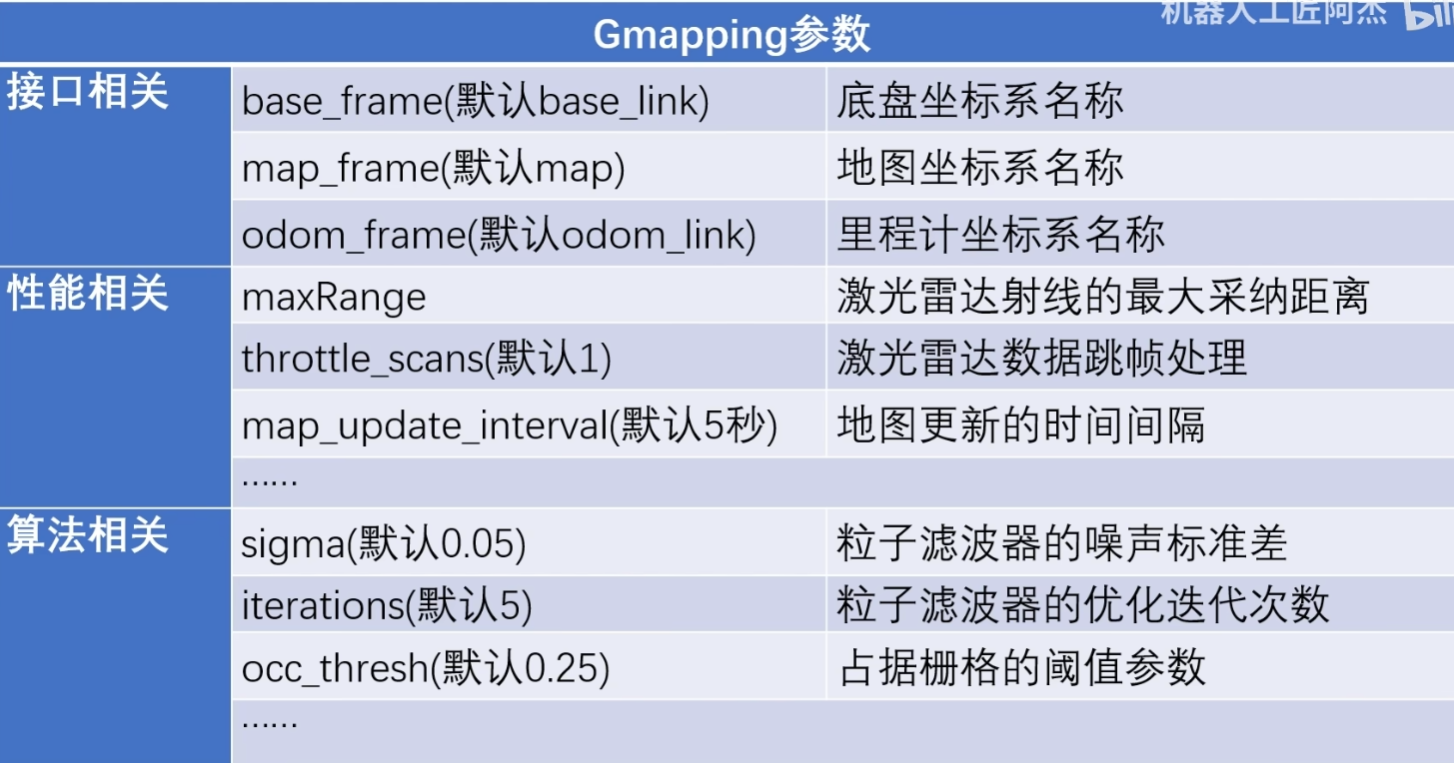

23.4 关键参数调优

参数含义建议范围
particles粒子数量30 – 200
xmin/ymin/xmax/ymax地图边界（m）根据环境大小设定
delta栅格分辨率（m）0.02 – 0.1
sigma激光测量噪声标准差0.01 – 0.1
kernelSize占据概率核大小1 – 3
resampleThreshold重采样阈值（有效粒子比例）0.5 – 0.8
lsigma/ogain激光局部平滑与增益，用于改善小环境的匹配默认或微调
  • 增加 particles 可提高鲁棒性，但占用更多 CPU。
  • 缩小 delta 可提升地图精度，但会放大噪声并增加计算量。
  • resampleThreshold 决定何时触发重采样，过低会导致样本贫化，过高会过早重采样。

23.5 优缺点

  • 优点
    • 算法成熟、社区活跃；
    • 对里程计噪声和部分动态障碍有一定容忍；
    • 可与 ROS 中其他包（如 AMCL、move_base）配合做导航。
  • 缺点
    • 粒子滤波的粒子数随环境复杂度需求增加，CPU 占用较高；
    • 对大尺度或户外场景支持有限，仅适合平面、结构化环境；
    • 没有回环检测模块，对长期建图漂移校正能力弱。

在这里插入图片描述
运行建图仿真环境

roslaunch wpr_simulation wpb_stage_robocup.launch
rostopic list #查看话题
rostopic echo /scan --noarr
rosrun rqt_tf_tree rqt_tf_tree
rosrun gmapping slam_gmapping
rosrun rviz rviz
rosrun wpr_simulation keyboard_vel_ctrl

24.使用Gmapping进行SLAM建图

cd catkin_ws/src/
catkin_create_pkg slam_pkg roscpp rospy std_msgs
mkdir launch
vim launch/gmapping.launch

<launch><!-- 载入 机器人 和 RoboCup@Home 的仿真场景 --><include file="$(find wpr_simulation)/launch/wpb_stage_robocup.launch"/><!-- Gmapping --><node pkg="gmapping" type="slam_gmapping" name="slam_gmapping"/><!-- Rviz --><arg name="rvizconfig" default="$(find wpr_simulation)/rviz/slam.rviz" /><node name="rviz" pkg="rviz" type="rviz" args="-d $(arg rvizconfig)" required="true" /><!-- 手柄控制 --><node respawn="true" pkg="joy" type="joy_node" name="joy_node" ><param name="dev" type="string" value="/dev/input/js0" /><param name="deadzone" value="0.12" /></node><param name="axis_linear" value="1" type="int"/><param name="axis_angular" value="0" type="int"/><param name="scale_linear" value="0.5" type="double"/><param name="scale_angular" value="1" type="double"/><node pkg="wpr_simulation" type="teleop_js_node" name="teleop_js_node"/></launch>

在这里插入图片描述
在这里插入图片描述
