【Unity笔记】PathCreator使用教程：用PathCreator实现自定义轨迹动画与路径控制

news 来源：原创 2025/5/10 8:04:22

在这里插入图片描述

在Unity开发过程中，角色移动、摄像机动画、轨道系统、AI巡逻等功能中，路径控制是常见又复杂的需求之一。如何优雅、高效地创建路径并控制对象沿路径运动，是游戏开发、动画制作乃至工业仿真中的关键问题。

在这篇文章中，我将介绍一款强大的Unity插件 —— PathCreator，它由
SebLague 开发，开源、易用、功能强大，深受开发者社区喜爱。我们将从插件介绍、安装方法、基本使用、代码实现、进阶技巧、实战案例及常见问题进行全方位讲解，力求提供一篇可落地的、完整的路径控制技术文档。

一、PathCreator简介

PathCreator 是 Unity 中一款基于贝塞尔曲线（Bezier Curve）的可视化路径创建与编辑插件，主要功能包括：

路径点可视化编辑
支持开口/闭合路径
动态插值获取路径位置、方向、法线等数据
可与任意对象绑定实现路径跟随
支持运行时路径编辑与更新

相比手动管理路径点或硬编码曲线路径，PathCreator 提供了一个直观易用的编辑工具，使得非程序人员也可以参与路径设计工作。

其典型应用场景包括：

摄像机轨道动画（过场动画）
火车、赛车、滑行物体沿轨道运行
敌人、NPC巡逻路径
飞行轨迹、弹道模拟
道路、河流、围栏等场景元素辅助建模

二、插件安装与导入

1. 从GitHub导入

PathCreator是完全开源的，你可以通过以下步骤将其导入你的Unity项目：

访问仓库地址：https://github.com/SebLague/Path-Creator
点击绿色按钮“Code” > “Download ZIP”
解压后将 Assets/PathCreator 文件夹拖入你Unity项目的 Assets 目录

2. UnityPackage导入（可选）

有些用户将其打包为.unitypackage，你可以在网上查找并直接使用 Assets > Import Package > Custom Package 导入。

三、基础功能与使用流程

1. 创建路径对象

右键 Hierarchy > PathCreator > 创建 Path Creator 对象。
在这里插入图片描述

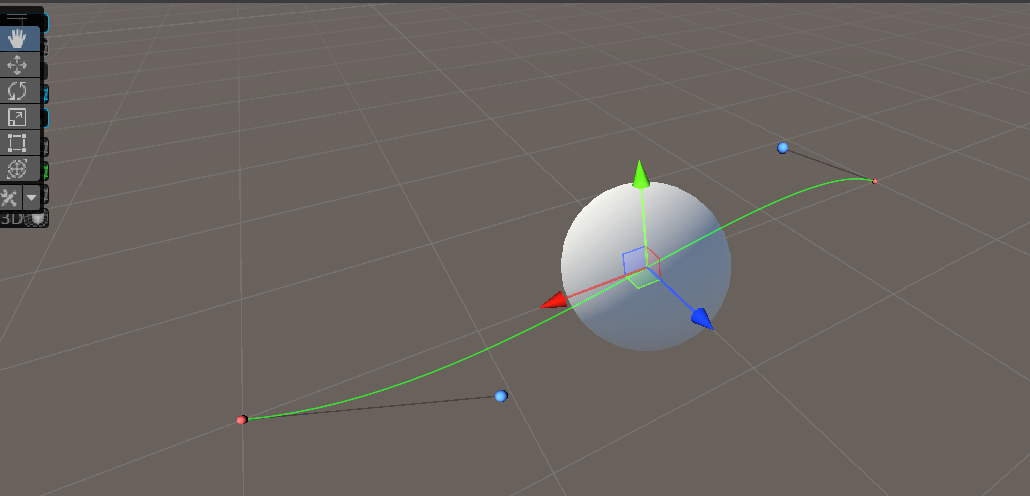

此对象包含一个可编辑路径，选中后你可以在 Scene 视图中看到绿色的贝塞尔曲线，以及多个红色/蓝色控制点。
在这里插入图片描述

2. 编辑路径

路径由多个段构成，每段由一个锚点和两个控制点组成。你可以：

拖动控制点改变曲率
添加/删除路径点

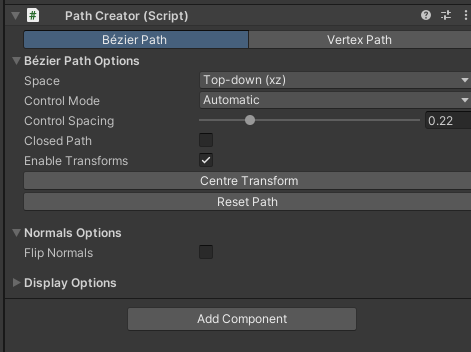

通过Inspector面板设置是否闭合路径（Is Closed）
设置路径精度与采样间隔

3. 路径跟随控制器

插件自带了一个 PathFollower.cs 脚本，用于让任意对象沿路径移动。

public class PathFollower : MonoBehaviour
{public PathCreator pathCreator;public float speed = 5f;private float distanceTravelled = 0f;void Update(){if (pathCreator != null){distanceTravelled += speed * Time.deltaTime;transform.position = pathCreator.path.GetPointAtDistance(distanceTravelled);transform.rotation = pathCreator.path.GetRotationAtDistance(distanceTravelled);}}
}

你可以将该脚本挂载到任何 GameObject 上，在 Inspector 中绑定路径对象即可。

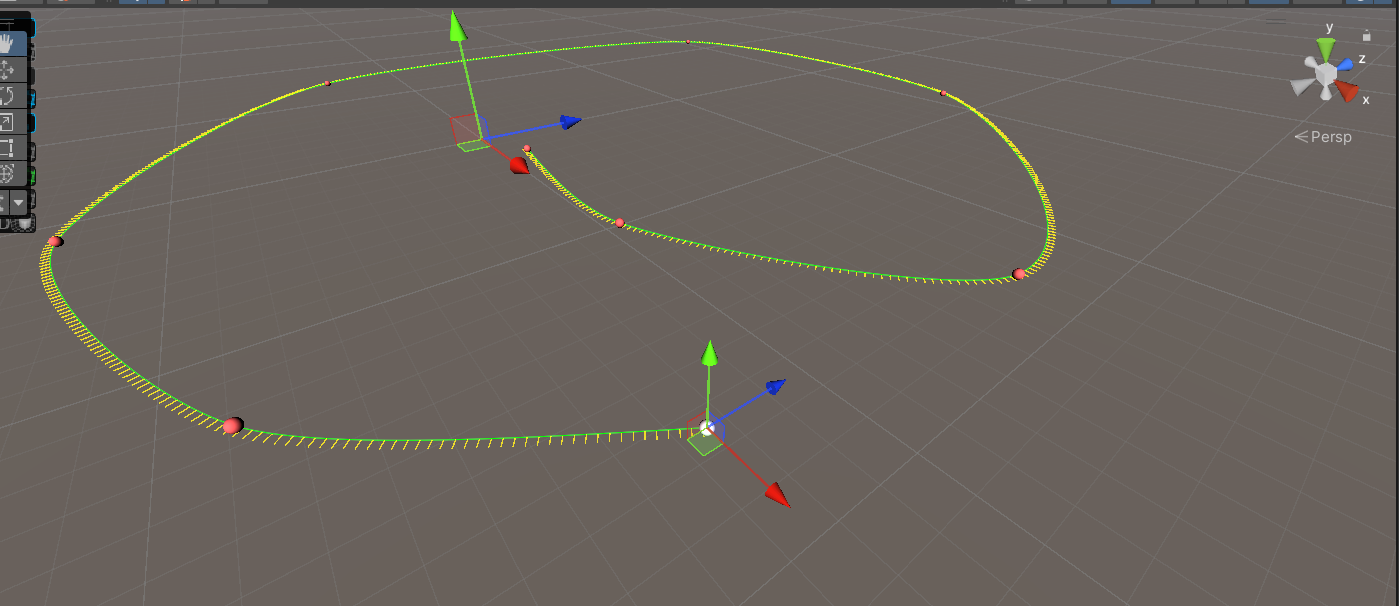

4. 支持闭合路径与循环运动

如果路径设置为闭合（Is Closed），则 distanceTravelled 会自动回绕，从而形成无限循环的路径动画。
在这里插入图片描述

四、路径数据接口详解

PathCreator 封装了非常丰富的路径接口，可用于获取各种几何信息：

方法	功能
`GetPointAtDistance(float d)`	获取距离起点d处的空间位置
`GetRotationAtDistance(float d)`	获取路径朝向（用于物体旋转）
`GetDirectionAtDistance(float d)`	获取单位方向向量
`GetClosestPointOnPath(Vector3 pos)`	获取最靠近指定点的位置
`GetTangent/Normal/Binormal`	获取路径的切线/法线/副法线

这些接口让PathCreator在路径动画、摄像机控制、物理模拟等领域具备极强的扩展能力。

五、进阶技巧：运行时动态生成路径

PathCreator 支持在运行时生成/编辑路径，适合于：

动态道路生成
无限滑行场景
AI绘制路径

示例：

var bezierPath = pathCreator.bezierPath;
bezierPath.AddSegmentToEnd(new Vector3(10, 0, 0));
pathCreator.TriggerPathUpdate();

你可以通过 AddSegmentToEnd 或 InsertSegment 来动态扩展路径，并通过 TriggerPathUpdate 通知系统更新。

六、实战案例分享

1. 摄像机轨道动画

在过场动画或环境展示中，摄像机沿路径平滑移动是一种常见方式：

创建 PathCreator 路径
使用 PathFollower 控制摄像机沿路径运动
配合 Timeline 制作精准轨迹动画

2. 火车/车辆轨道系统

使用路径作为轨道控制：

绑定车辆模型到路径
使用 GetPointAtDistance 控制位置
使用 GetRotationAtDistance 控制朝向
可使用速度控制刹车、加速等逻辑

3. NPC巡逻路径

给敌人或NPC指定巡逻路线：

编辑巡逻路径
每帧更新当前位置并设置朝向
可加入到状态机行为树

4. 飞行弹道轨迹

结合曲线轨道实现火箭、导弹飞行轨迹，实现更加真实的模拟弹道系统。

5. 美术辅助建模

使用路径辅助建模道路、护栏、河流等连续性强的结构
可作为挤出/生成 Mesh 的输入曲线

七、常见问题与排查指南

问题	解决方案
创建对象后无路径显示	确认是否添加了 `PathCreator` 组件
运行时报错 path 为 null	确保 `PathCreator` 对象已赋值
曲线不平滑	检查控制点模式（建议为自动或镜像）
路径不闭合	在 Inspector 勾选“Is Closed”
跟随物体跳跃/卡顿	检查 `speed` 设置、采样间隔或使用 Lerp 平滑处理
