CST软件如何获取二极管的IV曲线

CST软件仿真出Diode的IV曲线是个基础的电路问题，下面我们看一下如何在电路里面获得IV曲线。

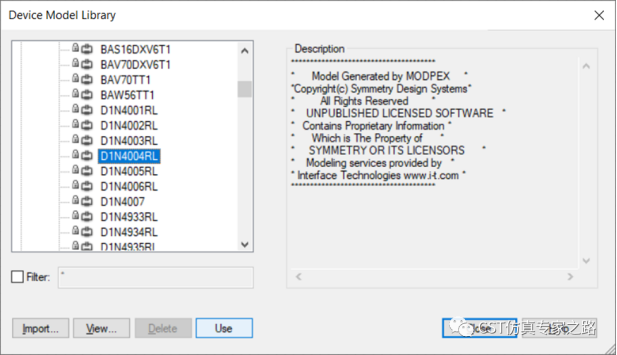

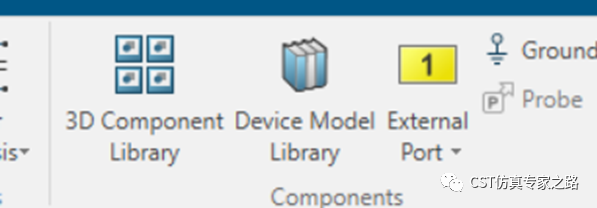

我们用拓展包中的元件库，拿个diode：

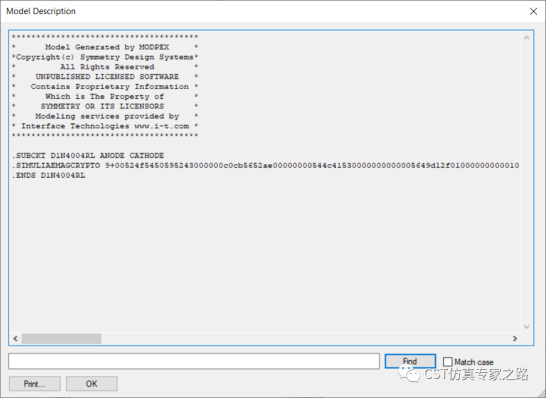

也可以点View查看内容，SPICE是加密的。这种常用的模型其实网上都能找到不加密的SPICE，或者看datasheet和SPICE语法自己写。

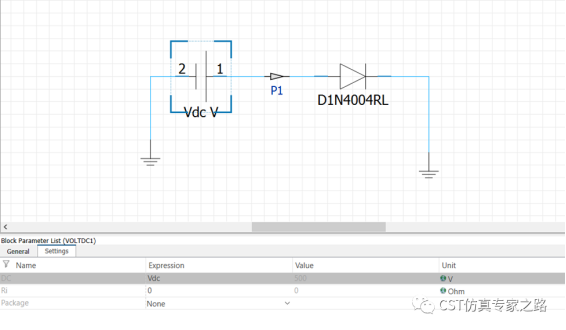

 添加DC电压和探针，电压参数化：

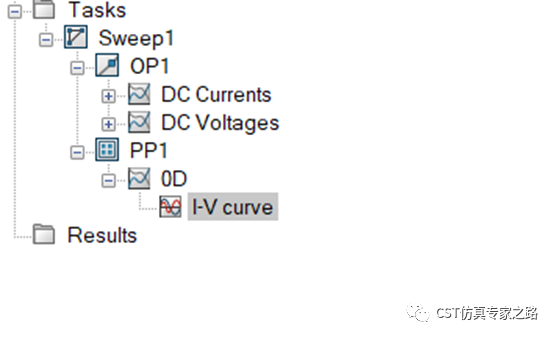

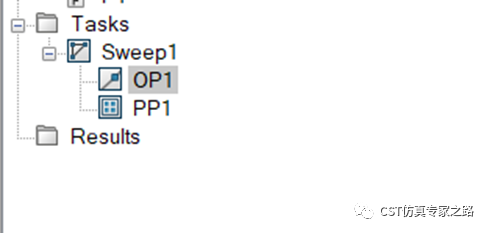

 添加扫参任务，先不用设置扫参；添加OP直流任务，和一个后处理任务。

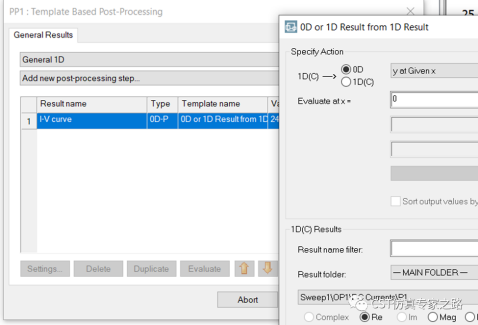

单独运行一次OP任务，然后进入PP1设置：

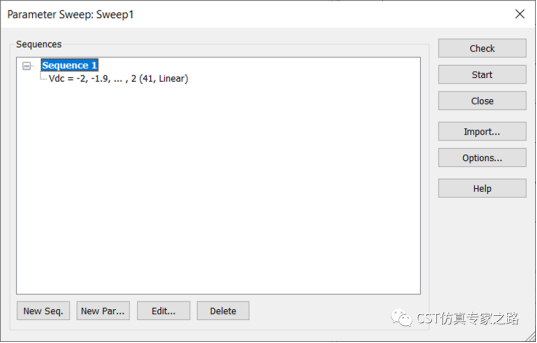

然后进入扫参任务，开始扫参：

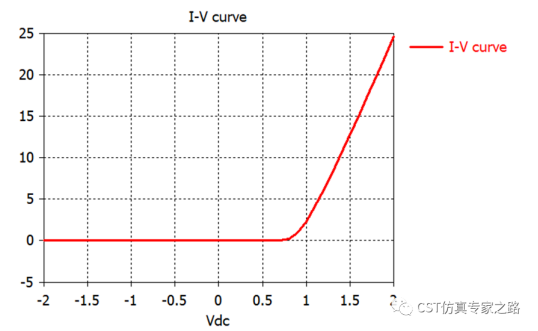

结束获得结果：

如果想看击穿电压，就要扫参范围包括击穿电压：

小结：

1.     OP运行点任务是计算DC直流的任务，加上扫参即可用于IV特性的获取。

2.     后处理提取0D任务是为了整合成一条曲线。

---
