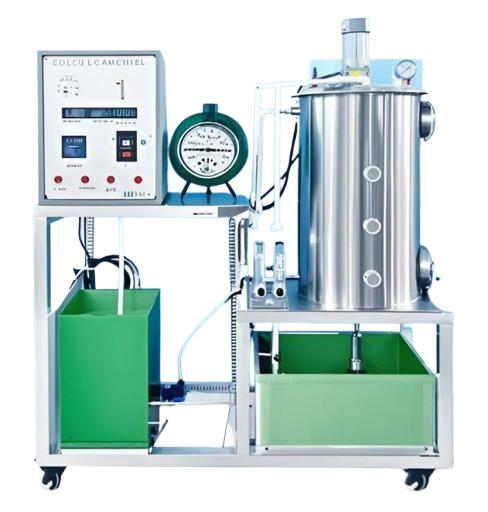

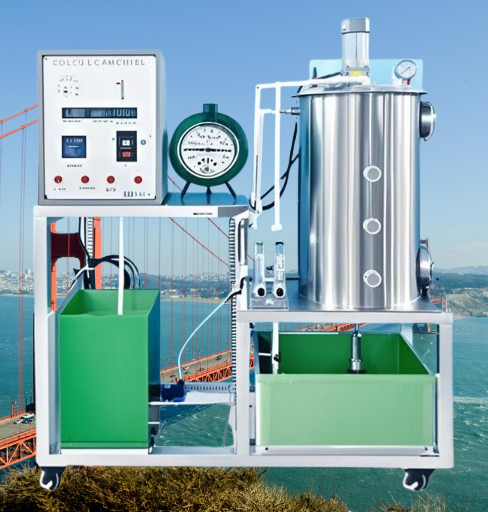

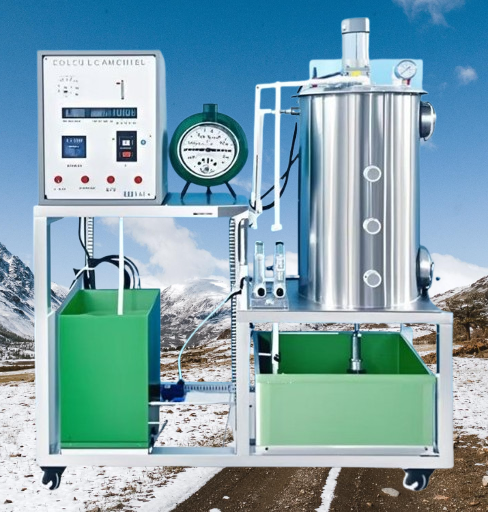

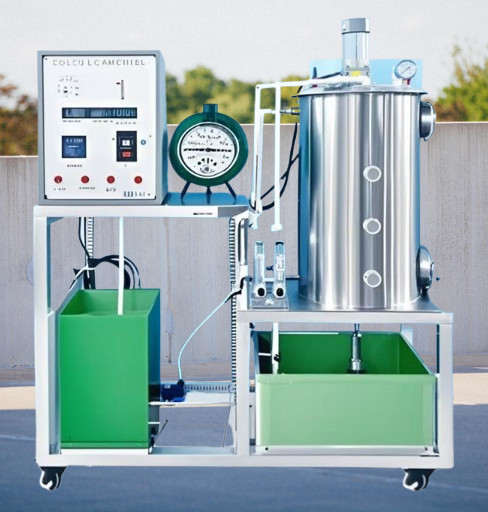

垃圾厌氧堆肥发酵实验台试验装置
JGL033垃圾厌氧堆肥发酵实验台试验装置设备
一.实验目的
模拟垃圾厌氧堆肥场运行的实验设备，能在实验室中研究和演示有机垃圾的堆肥化处理。
二.技术指标
1.工作温度范围3540℃、湿度范围8085%、最高使用压力0.1Mpa、最高使用温度60度。
2.处理垃圾：50～70L/批。
3.搅拌速度4.6~23转/分钟。
4.工作电源：电压AC380V±10%、50Hz，三相五线制、功率≤2kw；安全保护：具有接地保护、漏电保护、过流保护。
5.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
6.304不锈钢台面、不锈钢框架实验台（3838mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
7.装置外形尺寸：1250mm×460mm×1560mm。
三.主要配置及参数

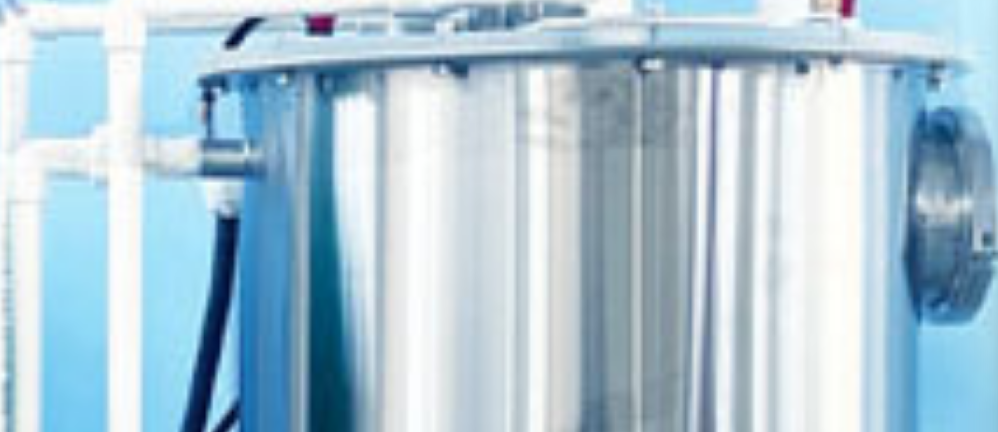

1.发酵罐1个：本体采用有304不锈钢材质、尺寸φ400mm×700mm，配304不锈钢筛盘承托层、压力表1只、氧气入口1个、出气口1个、沼气出口阀1个、放液阀1个、喷淋系统1套。
2.进料口和卸料口各1个：φ114mm，卡套式连接，方便装卸料。
3.取样口3个：φ40mm。

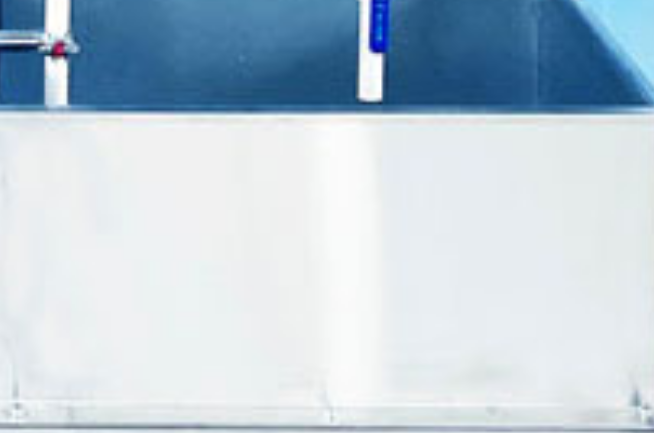

4.渗滤液箱：材质304不锈钢、壁厚1.5mm、尺寸550410350mm。
5.喷淋泵1台：电压24V、功率28.8W、流量600L/h、扬程7m。
6.喷淋头2个：304不锈钢多孔喷头、1/2外丝接口、孔径2.5mm共13个孔。
7.垃圾翻转装置1套：加强型调速电机1台（电压220V、功率180W、60K、带调速器）、不锈钢搅拌器1套，发酵罐内装有垃圾翻转装置，对其垃圾进行均匀搅拌。
8.温度传感器3只：电压220V、1路继电器输出、继电器容量10A、温控测控范围-30300℃、分辨率0.1℃、环境要求-10℃60℃。
9.加热水箱1只：材质304不锈钢、壁厚1.5mm、尺寸274274380mm。
10.U形加热管：电压220V、功率1500W。
11.温控仪1套：电压220V、分度号PT100、量程0~400.0℃、继电器输出。
12.温度传感器1个：分度号PT100、测量范围-200~420℃。
13.加热循环泵1台：电压24V、功率28.8W、流量600L/h、扬程7m。

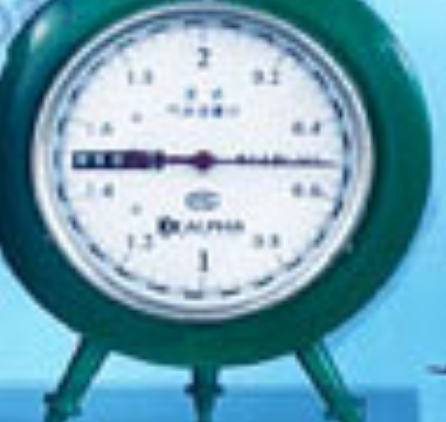

14.尾气计量装置1套：含水封1套、湿式气体流量计1台（鼓轮每转流量0.005m3、额定流量0.5m3、正常压力值1000Pa），发酵后的沼气可由湿式气体流量计进行计量，计量精度高。
15.气泵1台：电压220V/50Hz,功率35W，排气量70L/min，压力＞0.025Mpa、根据实验需要可进行垃圾好氧的处理。
16.流量测量与调节：有机玻璃面板式转子流量计1只、气体、0.11m3/h；有机玻璃面板式转子流量计1只、水、111LPM。
17.304不锈钢阀门；管道、阀门、弯头：UPVC。
18.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护器等组成。
