穿越“协议迷雾”：Modbus转Profinet与60LB伺服的传奇相遇

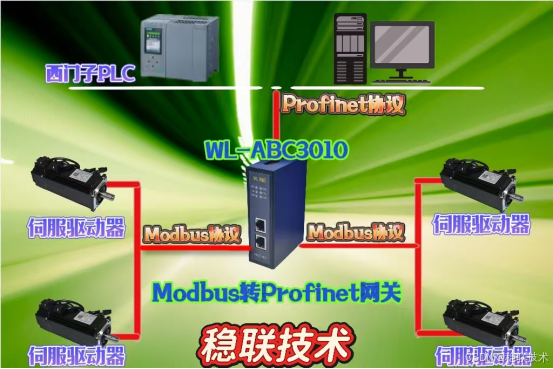

本研究案例深入剖析了稳联技术Modbus转Profinet网关（WL-ABC3010）在60LB系列通用伺服驱动器与PLC互联场景中的具体应用。此次应用所涉及的关键设备涵盖了西门子S7-1200PLC、Modbus转Profinet网关以及60LB系列通用伺服驱动器。借助网关对通信协议的转换功能，使得遵循MODBUS协议的伺服驱动器能够与基于PROFINET协议的PLC实现无缝衔接，进而保障数据的稳定、实时交换，为自动化生产线的数据处理效率提供坚实支撑，有力推动生产效率与产品质量的双重提升。

首先启动博图软件，着手进行gsd文件的安装操作。需明确gsd文件的存放路径，选定该文件后，它将在软件界面中呈现，随后点击安装按钮即可完成安装流程。安装完成后，在特定地址找到稳联技术Modbus转Profinet网关模块，其安装位置的精准性对于确保MODBUS设备与Profinet网络间的通信流畅性起着关键作用。通过对该网关模块的正确安装与合理配置，用户能够高效实现不同协议设备间的数据交互，达到提高生产效率、降低维护成本的目标。接着，对稳联技术Modbus转Profinet网关（WL-ABC3010）的IP地址以及设备名称进行配置，确保其与配置软件中的相关设置精准匹配、保持一致。

进一步添加稳联技术Profinet转Modbus网关（WL-ABC3010）所需的输入输出字节长度，在配置过程中，务必确保MODBUS与Profinet之间的数据映射关系准确无误，以保障数据传输的精准性。同时，要高度重视网关设备的兼容性问题，确认其能够完美支持所使用的MODBUS和Profinet设备的协议版本。在站内通讯应用方面，通过设定站地址为1，功能码为03，并读取2个寄存器，即可开启Modbus转Profinet网关的配置工作。首先要安装网关配置软件，安装完成后打开软件并新建一个项目，选择PN2MRM3作为项目类型。

在设置稳联技术Profinet转Modbus网关（WL-ABC3010）Profinet端的IP地址和设备名称时，要保证其与博图配置完全一致。配置Modbus参数时，需确保RS-485设置与从站设备相匹配（特别注意：若校验位非无校验状态，则数据位应设定为9位。输出命令轮询模式可依据实际需求在单次发送、连续发送或脉冲发送等模式中灵活选择）。在本次案例中，波特率设定为9600，数据位为8位，停止位为1位，且无校验位。

于ModbusRTU环境下，点击右键选择“插入节点”，将节点地址设置为从站地址1；在Node位置再次执行右键点击操作以插入功能码；若对所选内容的正确性存在疑虑，可在右侧的功能码区域进行核实确认。

手册中的范例起始地址为0005H，需连续读取两个地址的数据，并将这些数据填入相应位置。内存映射的起始地址与博图中的IQ地址相互对应。在本案例中，IQ地址范围为68-83，因此，当地址为05时，寄存器地址05的数据将映射到IW68，后续数据将依此顺序依次排列。需要着重指出的是，一旦完成IP地址和设备名称的配置，并将其下载到网关后，必须重新上电，方能使配置生效，确保整个系统稳定运行，实现设备间的高效通信与协同工作，为工业自动化生产提供有力保障。
