万物互联时代：ONVIF协议如何重构安防监控系统架构

前言

一、ONVIF协议是什么

ONVIF（Open Network Video Interface Forum，开放式网络视频接口论坛）是一种全球性的开放行业标准，由安讯士（AXIS）、博世（BOSCH）和索尼（SONY）于2008年共同发起，旨在解决不同品牌网络视频设备（如摄像头、录像设备等）的互通性问题。通过定义统一的接口和通信规范，ONVIF协议实现了设备发现、实时视频流传输、设备控制等功能，成为安防监控领域的主流标准。

核心作用与优势：

1. 互通性：打破厂商壁垒，支持跨品牌设备集成。
2. 灵活性：用户可自由选择设备，构建定制化监控方案。
3. 成本优化：降低系统集成复杂度，减少专有系统依赖。
4. 技术创新：通过开放性标准推动行业技术迭代。

---

二、ONVIF规范的实现机制

ONVIF协议基于Web Service架构，通过WSDL（Web服务描述语言）定义服务接口。什么？WSDL是什么？这都不知道，不会百度啊。
采用SOAP（简单对象访问协议）实现设备间通信。

WSDL（网络服务描述语言，Web Services Description Language）是一门基于 XML 的语言，用于描述 Web Services 以及如何对它们进行访问。

SOAP 是基于 XML 的简易协议，可使应用程序在 HTTP 之上进行信息交换。或者更简单地说：SOAP 是用于访问网络服务的协议。

其实现机制可分为以下关键模块：

1. Web Service与SOAP
   ONVIF将设备功能抽象为Web服务，客户端通过HTTP发送SOAP请求调用服务。例如，获取设备信息的SOAP请求示例如下：

   <soap:Envelope xmlns:soap="http://www.w3.org/2003/05/soap-envelope"><soap:Body><tds:GetDeviceInformation/></soap:Body>
   </soap:Envelope>


   SOAP消息由Envelope、Header、Body和Fault四部分组成，基于XML格式，支持跨平台通信。

2. WSDL描述文档
   WSDL是ONVIF的“接口说明书”，以XML格式详细描述服务的位置、操作、参数及数据类型。例如，ONVIF的DeviceService接口通过WSDL定义设备管理操作（如GetServices）及其输入输出消息结构。

3. 设备发现与交互流程
   ONVIF使用WS-Discovery协议实现设备自动发现。典型交互流程包括：

   • 设备上线后发送HELLO消息；
   • 客户端通过PROBE消息搜索设备；
   • 通过SOAP请求获取设备能力集和配置信息；
   • 基于RTSP协议拉取实时视频流。

工作方式

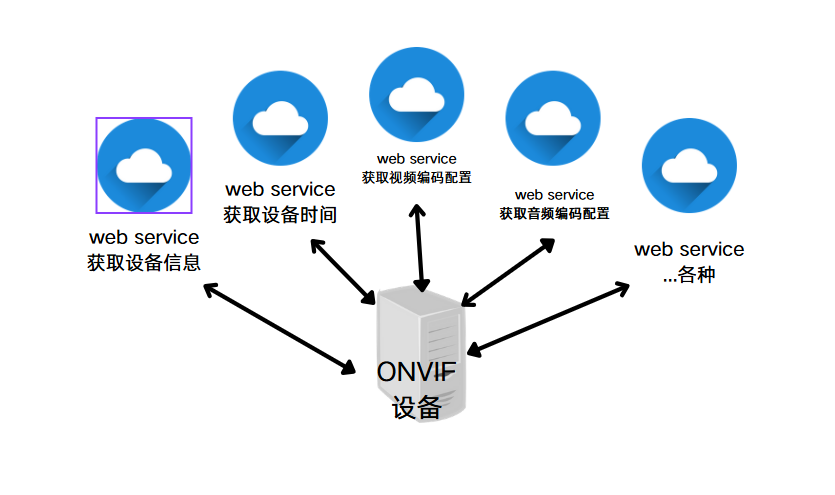

简单来讲，ONVIF协议将终端设备（摄像头等）提供Web Service服务，将每一个功能看做一个Web Service。
首先获取摄像头的主地址比如（http://10.0.0.47/onvif/device_service），我的摄像头的IP为10.0.0.47，获得这个地址后，我们就可以向这个地址提供的接口来获取相应的功能，每个接口可以认为一个功能，也就是一个Web Service

---

三、WSDL文档的核心组成

WSDL文件定义了ONVIF服务的交互规则，主要包含以下部分：

1. Types：定义数据类型（如分辨率、编码格式），通过XML Schema导入。
2. Message：描述请求与响应的数据结构（如GetServicesRequest和GetServicesResponse）。
3. Operation：服务支持的操作（如获取视频流URL的GetStreamUri）。
4. Binding & Service：指定服务绑定方式（如HTTP传输）和访问地址。

示例：ONVIF设备服务的WSDL片段：

<definitions xmlns:tns="http://www.onvif.org/ver10/device/wsdl"><types><xsd:import schemaLocation="onvif.xsd"/></types><message name="GetServicesRequest"/><portType name="Device"><operation name="GetServices"/></portType><binding name="DeviceBinding" type="tns:Device"><soap:binding transport="http://schemas.xmlsoap.org/soap/http"/></binding><service name="DeviceService"><port binding="tns:DeviceBinding"><soap:address location="http://camera-ip/onvif/device_service"/></port></service>
</definitions>

---

四、构建SOAP消息的实践

构建SOAP消息需严格遵循WSDL定义的参数类型和命名空间。以设置H.265视频编码为例，Python代码示例如下：

import requests
from requests.auth import HTTPDigestAuthsoap_message = """
<ns2:SetVideoEncoderConfiguration xmlns:ns2="http://www.onvif.org/ver10/media/wsdl"><ProfileToken>MediaProfile2</ProfileToken><Configuration><Name>H.265 Encoder</Name><Encoding>H265</Encoding><Resolution><Width>1920</Width><Height>1080</Height></Resolution></Configuration>
</ns2:SetVideoEncoderConfiguration>
"""response = requests.post(url="http://192.168.1.100/onvif/Media",auth=HTTPDigestAuth("admin", "password"),data=soap_message,headers={'Content-Type': 'application/soap+xml'}
)
print(response.content)

此示例通过zeep库解析WSDL生成客户端，并发送SOAP请求修改编码配置。

---

五、ONVIF的核心功能

1. 设备管理：获取设备信息（型号、固件版本）、配置网络参数。
2. 媒体控制：设置视频编码（如H.264/H.265）、分辨率、帧率。
3. PTZ控制：远程操控云台（转动、变焦）。
4. 事件处理：订阅运动检测、报警触发等实时事件。
5. 视频分析：支持目标检测、行为分析等智能功能。

应用场景：

• 车载监控：360°全景环视系统通过ONVIF实现多摄像头统一管理，支持实时视频传输与盲区预警。
• 智能安防：集成门禁、报警设备，构建多模块联动的安防平台。

---

六、总结

ONVIF协议通过标准化接口和开放的Web Service架构，解决了网络视频设备的碎片化问题。其核心在于WSDL定义的统一接口和SOAP实现的跨平台通信。开发者可借助工具（如gSOAP）快速生成代码，而终端用户则受益于灵活的集成方案与成本优化。随着物联网和智能安防的发展，ONVIF将持续推动行业生态的协同创新。
