第九节：图像处理基础-图像几何变换 (缩放、旋转、平移、翻转)

news 来源：原创 2025/5/7 10:40:22

引言

在计算机视觉和图像处理领域，几何变换是最基础且应用最广泛的技术之一。通过改变图像的几何结构，我们可以实现图像缩放以适应不同分辨率设备，旋转图像以校正方向偏差，平移目标物体进行位置对齐，或通过翻转操作增强数据集。本文将从数学原理、算法实现和实际应用三个维度，深入解析图像几何变换的核心技术。

一、图像坐标系基础

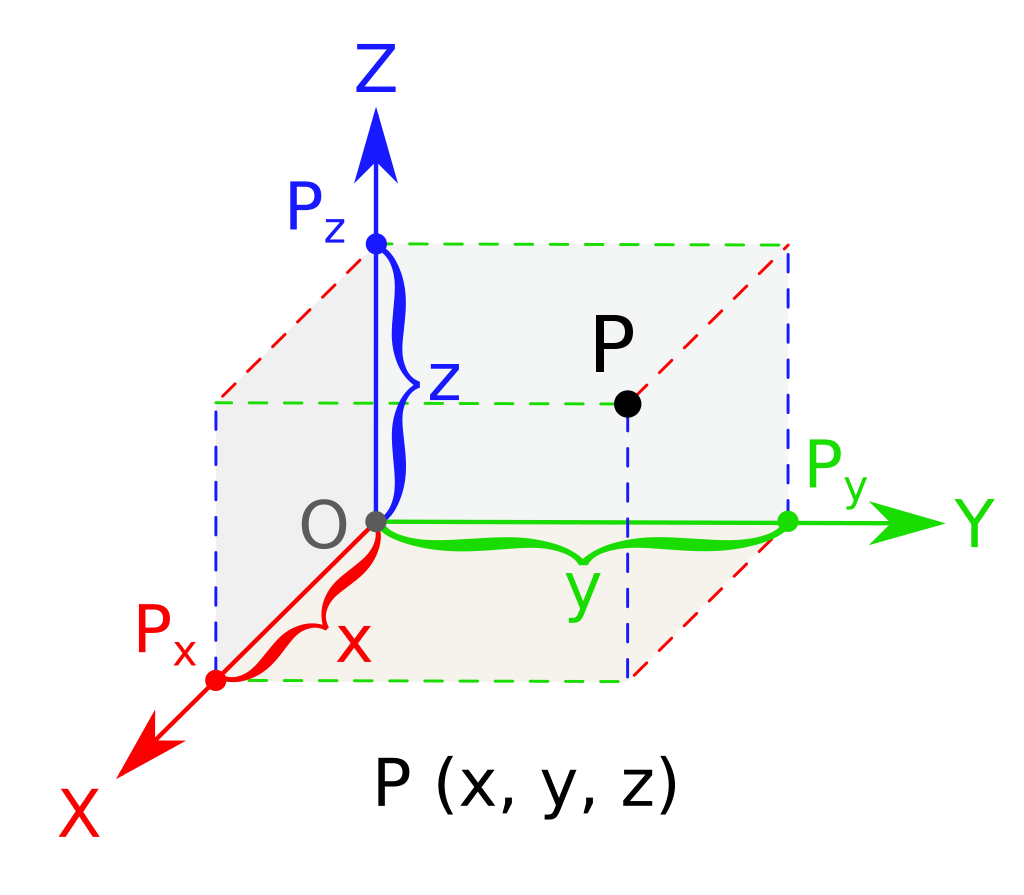

1.1 笛卡尔坐标系与图像坐标系

传统笛卡尔坐标系原点位于左下角，而数字图像采用左上角坐标系系统。这种差异导致在实现几何变换时需要特别注意坐标转换：

# OpenCV坐标系示例
height, width = image.shape[:2]
center = (width//2, height//2)  # 水平方向优先的坐标表示

1.2 齐次坐标的数学意义

齐次坐标通过增加一个维度将线性变换和平移统一表示为矩阵乘法：

该表示法使变换组合可以通过矩阵连乘实现，极大简化了复合变换的计算过程。

二、核心几何变换原理

2.1 图像缩放（Scaling）

2.1.1 各向同性缩放

保持宽高比的缩放通过比例因子s实现：

对应的齐次矩阵为：

2.1.2 各向异性缩放

允许不同轴向的缩放系数，常用于特殊变形处理：

OpenCV实现：

resized = cv2.resize(img, (new_w, new_h), interpolation=cv2.INTER_LANCZOS4)

2.1.3 插值算法对比

插值方法	计算复杂度	适用场景
最近邻插值	O(1)	实时处理，边缘锐利
双线性插值	O(n)	通用场景，质量与效率平衡
双三次插值	O(n^2)	高质量放大
Lanczos插值	O(n^2)	专业级图像缩放

2.2 图像旋转（Rotation）

2.2.1 标准旋转变换

绕原点逆时针旋转θ角的变换矩阵：

2.2.2 绕任意点旋转

实际应用通常需要绕图像中心旋转：

M = cv2.getRotationMatrix2D(center, angle, scale)

对应的齐次矩阵扩展为：

2.2.3 旋转后黑边处理策略

裁剪法：保留最大内接矩形
扩展法：调整输出画布尺寸
填充法：使用边界颜色或智能填充

2.3 图像平移（Translation）

最简单的仿射变换，数学表示为：

实践注意：

# 创建平移矩阵
M = np.float32([[1, 0, 100], [0, 1, 50]])
# 应用变换时需要指定输出尺寸
rows, cols = img.shape[:2]
dst = cv2.warpAffine(img, M, (cols+100, rows+50))

2.4 图像翻转（Flip）

2.4.1 水平翻转矩阵

2.4.2 垂直翻转矩阵

OpenCV快捷实现：

flipped = cv2.flip(img, 1)  # 1:水平翻转, 0:垂直翻转, -1:双向翻转

三、复合变换与实战应用

3.1 变换矩阵的组合

通过矩阵连乘实现复杂变换，注意顺序影响最终结果：

3.2 透视变换进阶

当需要处理三维投影效果时，需使用透视变换：

代码实现：

M = cv2.getPerspectiveTransform(pts1, pts2)
result = cv2.warpPerspective(img, M, (maxWidth, maxHeight))

3.3 实际应用案例

3.3.1 文档校正系统

# 自动边缘检测与透视校正流程
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
edges = cv2.Canny(gray, 50, 150)
contours = cv2.findContours(edges, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
# 选取最大四边形轮廓并进行透视变换

3.3.2 数据增强流水线

datagen = ImageDataGenerator(rotation_range=20,width_shift_range=0.2,height_shift_range=0.2,horizontal_flip=True,zoom_range=0.2
)

3.3.3 全景图像拼接

# 特征点匹配与变换矩阵估计
stitcher = cv2.Stitcher_create()
status, panorama = stitcher.stitch([img1, img2])

四、性能优化技巧

4.1 矩阵运算加速

# 使用NumPy广播机制优化
def batch_transform(images, M):# 扩展M到批量维度M_batch = np.repeat(M[np.newaxis], len(images), axis=0)# 执行批量变换return cv2.warpAffine_batch(images, M_batch)

4.2 GPU加速实现

import cupy as cp
img_gpu = cp.asarray(img)
M_gpu = cp.asarray(M)
# 在GPU上执行变换
result_gpu = cp.zeros_like(img_gpu)
cp.ElementwiseKernel('raw uint8 img, raw float32 M','uint8 out','''int x = i % width;int y = i / width;float xp = M[0]*x + M[1]*y + M[2];float yp = M[3]*x + M[4]*y + M[5];// 执行插值计算''','warp_kernel')(img_gpu, M_gpu, result_gpu)

五、前沿发展与挑战

基于深度学习的几何变换：
- Spatial Transformer Networks（STN）
- 可微分图像采样器
非刚性形变处理：
- 薄板样条插值（TPS）
- 自由形变模型（FFD）
实时AR应用：
- 基于特征点的动态变换
- SLAM系统中的位姿估计

结语

图像几何变换作为数字图像处理的基石，其理论看似简单却蕴含着深刻的数学原理。从基础的缩放旋转到复杂的透视变换，这些技术支撑着从手机拍照到卫星遥感的各种应用。随着硬件计算能力的提升和深度学习的发展，几何变换技术正在向更智能、更自适应的方向演进。理解这些基础原理，将为我们开发更先进的计算机视觉系统奠定坚实的基础。
