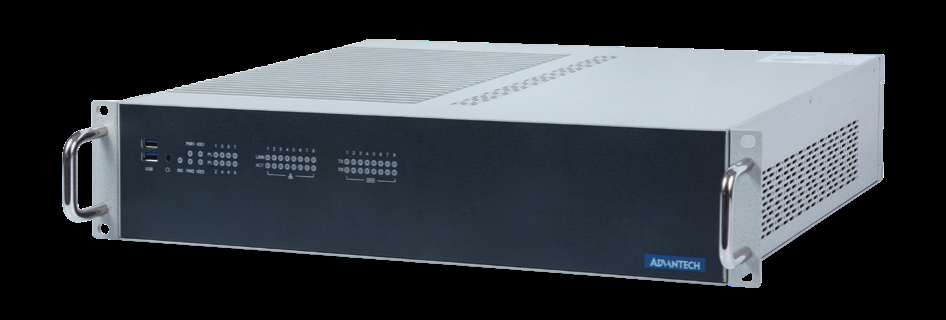

对标研华ECU-461，搭载飞腾4核/8核国产处理器, 提供8网 8串B码对时 双显 无风扇的ARM通信管理平台

ƒ 飞腾 FT-2000/4 和 D2000/8 主控制器，主频 2.3~2.6GHz

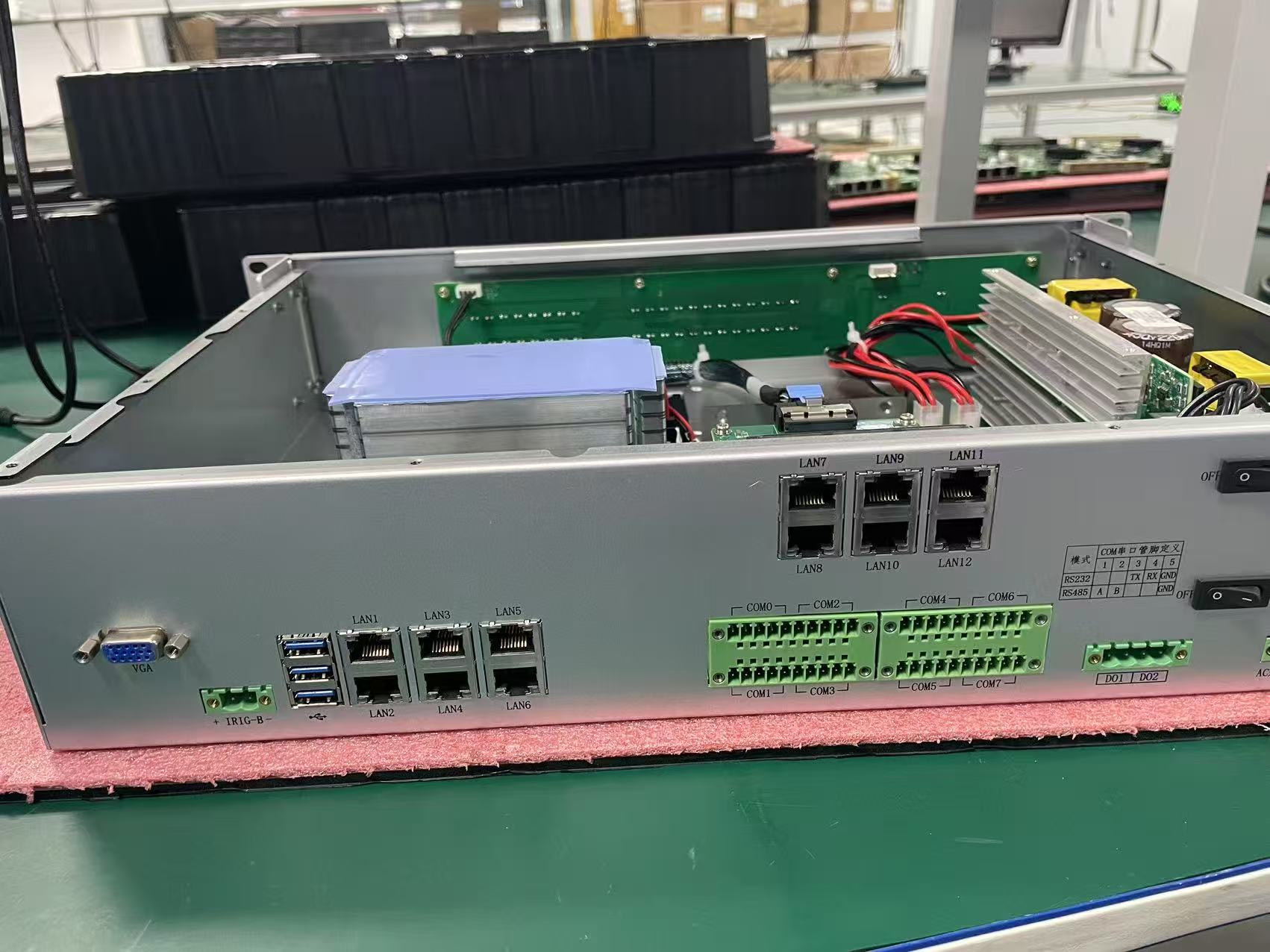

ƒ 8 个千兆网口 , 8 个全功能隔离串口

ƒ HDMI+VGA 双显示接口

ƒ 3 个 USB2.0, 2 个 USB3.0

ƒ 支持 2 组 SATA 硬盘存储

ƒ 支持 CAN 通讯 ( 替换 4 路或 8 路 COM)

ƒ 整机无风扇散热设计

ƒ 支持 2 路 100~240V AC/DC 电源输入

ƒ 超高的整机国产化率

ƒ 支持 PCIE x 1 自定义扩展

ƒ 主板支持 1U 和 2U 上架机箱 (1U 需定制 )

简介

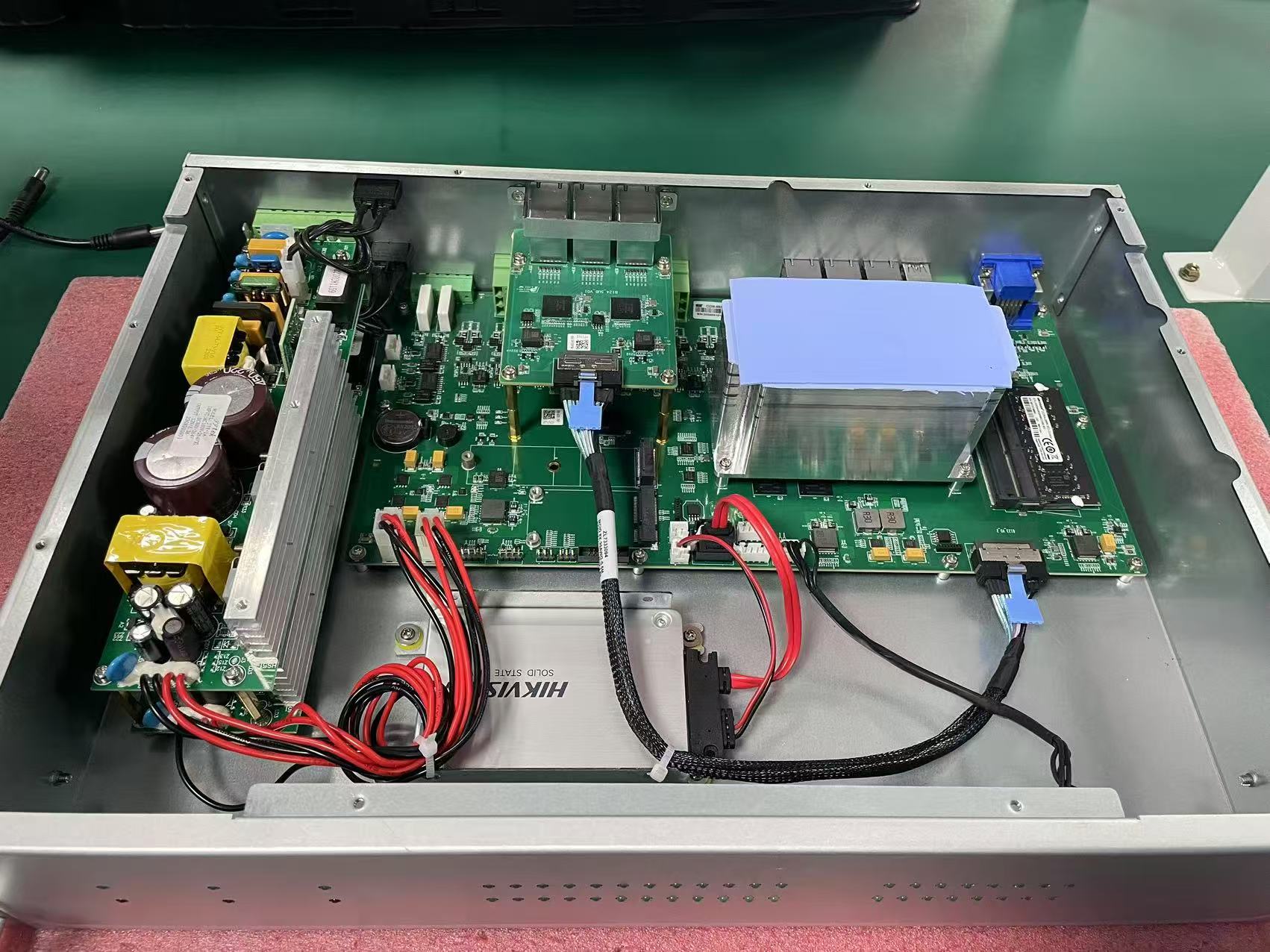

ECU-461 是一款基于飞腾 FT-2000/4 兼容 D2000/8 国产化处理器的嵌入式通信管理平台。板载 8 个千兆网口和 8 个隔离串口，支持 4 路或 8 路串口更换为

CAN 通讯。内部预留 PCI-E 总线接口，支持定制扩展更多 LAN 或 COM ，及无线通讯方式。

信迈提供全国产化解决方案。

规格

通用

ƒ 认证

CCC

ƒ 尺寸

440mm( 宽 ) x 270mm( 深 ) x 88mm( 高 )

ƒ 安装方式

2U 机架安装

ƒ 电源输入

支持冗余电源

电源 1: 100 ~ 240V AC/DC

电源 2: 100 ~ 240V AC/DC ( 可选 )

ƒ 功耗 ( 典型值 )

ECU-461V1-31A: 33W

ECU-461V1-51A: 38W

ƒ 重量

约 6.6kg ( 单电源 )

ƒ 操作系统

Linux ( 麒麟 / 凝思等国产操作系统 )

ƒ 系统设计

无风扇

系统硬件

ƒ 主控制器

飞腾 FT2000/4, 4 核 , 主频 2.6GHz

飞腾腾锐 D2000/8, 8 核 , 主频 2.3GHz

ƒ 内存

8GB DDR4 2666MHz ( 可选国产内存 )

(2 个内存槽，可高至 2*32GB)

ƒ 存储

支持 2 个 2.5" SATA 硬盘

ƒ 显示

HDMI + VGA ( 最大分辨率 1920 x 1080)

ƒ 扩展

预留自定义扩展接口 (PCIE x 1)

ƒ 指示灯

电源 , 硬盘 , 网口 , 串口， IRIG-B,

可编程 LED

ƒ 看门狗

定时器可编程的 256 级时间间隔 ,

每层从 1 到 255 秒

对时

ƒ 类型

IRIG-B

ƒ 通道

1 个 DB9 端口

ƒ 输入类型

RS-485

ƒ 分辨率

1s

通讯接口

ƒ 串口

8 个 RS-232/422/485, 2500V DC 隔离

ƒ 调试口

1 个 DB9 端口 (RS-232)

ƒ 串口速率

50 ~ 115.2 kbps

ƒ 网口

8 个 1000/100/10M 以太网口

ƒ USB

后面板 : 3 个 USB2.0

前面板 : 2 个 USB3.0

ƒ 可编程指示灯

8 个

环境测试

ƒ 工作温度

-10 ~ 55 ° C

ƒ 储存温度

-40 ~ 70 ° C

ƒ 工作湿度

5 ~ 95% RH 40 ° C ( 无凝露 )

ƒ 冲击保护

IEC60068-2-27: 20G 半正弦 , 11ms

ƒ 振动保护

IEC 60068-2-64 ( 随机 1 Oct./min, 1hr/axis.)

SSD: 4.4mm @ 5~15Hz; 2G @ 15~500Hz
