Open CASCADE学习|判断一点与圆弧的位置关系

一、引言

在计算机辅助设计（CAD）、计算机图形学以及机械制造等众多领域中，经常需要处理几何图形之间的位置关系判断问题。其中，判断一个点与圆弧的位置关系是一个基础且重要的任务。Open CASCADE 作为一个强大的开源几何建模内核，提供了丰富的工具和类库来处理各种几何问题。本文将详细介绍如何使用 Open CASCADE 来判断一点与圆弧的位置关系，包括原理分析、实现步骤以及完整的代码示例。

二、Open CASCADE 简介

Open CASCADE 是一个用于开发 3D CAD/CAM/CAE 应用程序的开源几何建模内核。它提供了一系列的类和算法，用于处理几何实体的创建、修改和分析。Open CASCADE 的核心功能包括几何造型、拓扑结构管理、布尔运算、曲面和曲线处理等。通过使用 Open CASCADE，开发者可以快速构建复杂的 3D 模型，并进行各种几何分析。

三、判断点与圆弧位置关系的原理

3.1 基本思路

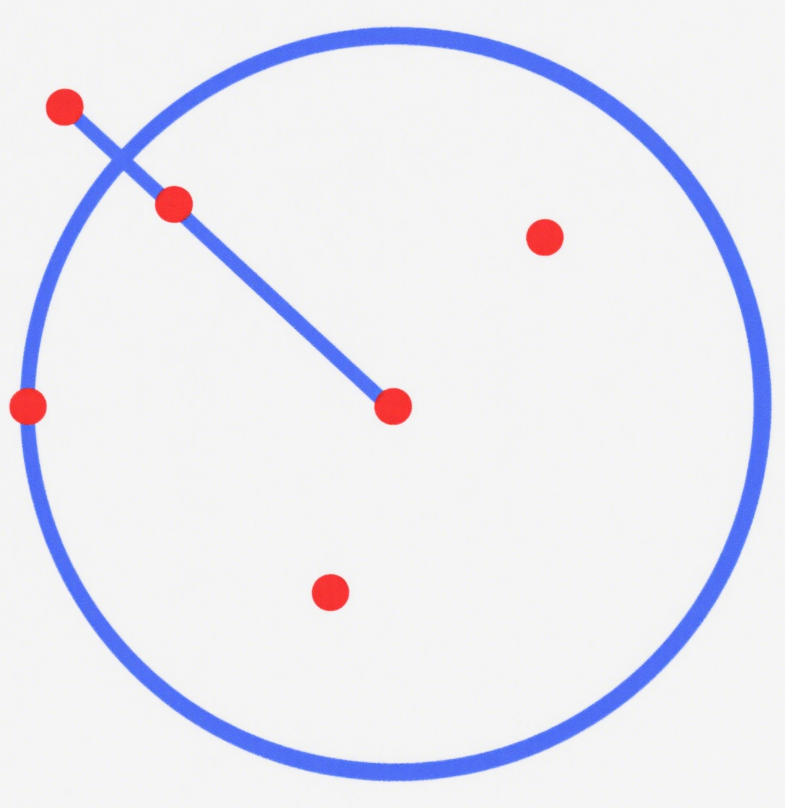

判断一个点与圆弧的位置关系，主要从两个方面进行考虑：一是点到圆弧所在圆的距离，二是点相对于圆弧起始点和结束点的角度范围。具体来说，若点到圆心的距离等于圆弧的半径，且点相对于圆心的角度在圆弧起始点和结束点的角度范围内，则该点在圆弧上；否则，点不在圆弧上。

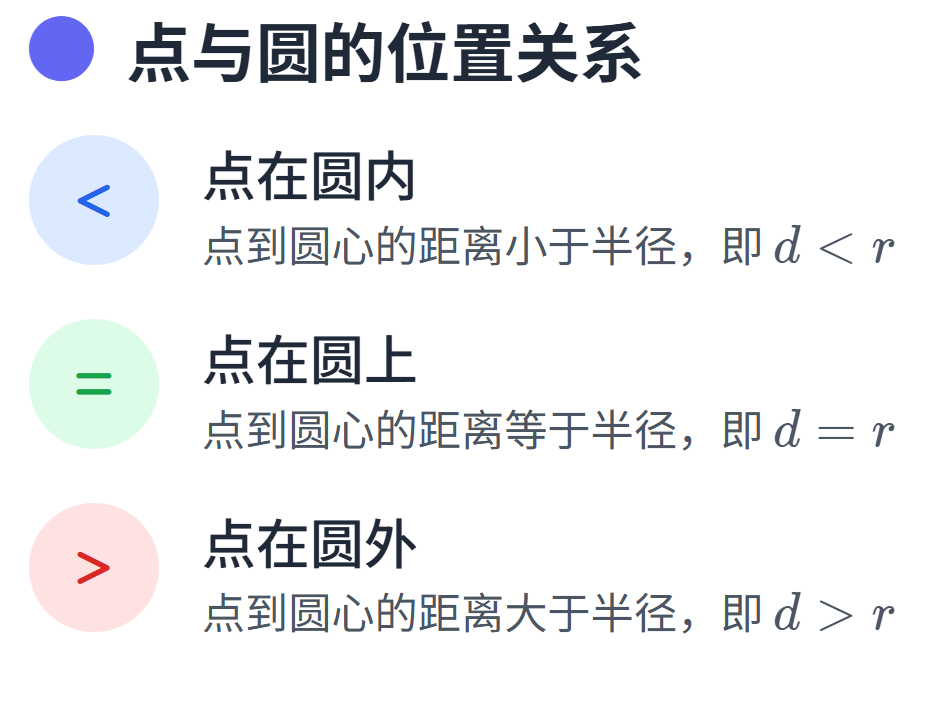

3.2 距离判断

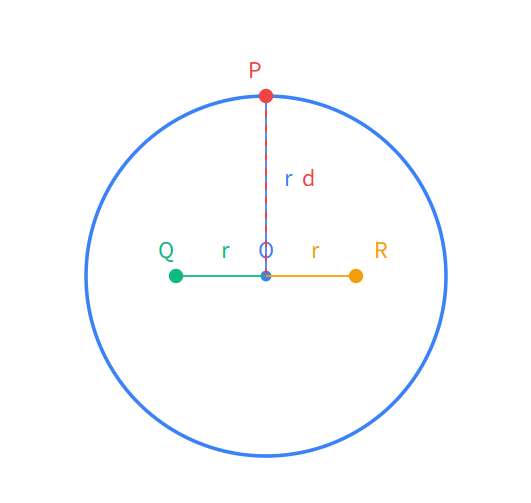

点到圆心的距离可以通过计算两点之间的欧几里得距离来得到。设圆心坐标为 $(x_0,y_0,z_0)$，点的坐标为 $(x,y,z)$，则点到圆心的距离 $d$ 计算公式为：
$$d=\sqrt{(x-x_0{)}^2+(y-y_0{)}^2+(z-z_0{)}^2}$$
若 $d$ 与圆弧半径 $r$ 的差值在一个极小的误差范围内（例如 $10^{-6}$），则认为点到圆心的距离等于半径。

3.3 角度判断

为了判断点是否在圆弧的角度范围内，需计算起始点、结束点和测试点相对于圆心的角度。
在二维平面上，使用反正切函数 $\arctan 2(y,x)$ 计算角度。需注意，计算得到的角度范围是 $(-\pi ,\pi ]$。为方便比较，通常将角度转换到

$[0,2\pi )$范围内。

接着，依据圆弧的起始角度和结束角度，判断测试点的角度是否在该范围内。

四、使用 Open CASCADE 实现判断点与圆弧位置关系

4.1 环境准备

在开始实现之前，需要确保已经安装了 Open CASCADE 库，并且配置好了开发环境。可以从 Open CASCADE 的官方网站下载最新版本的库，并按照官方文档进行安装和配置。

4.2 代码实现

以下是使用 Open CASCADE 实现判断点与圆弧位置关系的完整代码：

#include <iostream>
#include <gp_Pnt.hxx>
#include <gp_Circ.hxx>
#include <gp_Ax2.hxx>
#include <GC_MakeArcOfCircle.hxx>
#include <Geom_TrimmedCurve.hxx>
#include <math.h>// 判断点与圆弧的位置关系
bool IsPointOnArc(const gp_Pnt& point, const gp_Circ& circle, const gp_Pnt& startPoint, const gp_Pnt& endPoint) {// 计算点到圆心的距离gp_Pnt center = circle.Location();Standard_Real radius = circle.Radius();Standard_Real distance = point.Distance(center);// 检查点到圆心的距离是否等于半径if (std::abs(distance - radius) > 1e-6) {return false;}// 计算起始点、结束点和测试点相对于圆心的角度gp_Vec vecStart(center, startPoint);gp_Vec vecEnd(center, endPoint);gp_Vec vecTest(center, point);Standard_Real angleStart = std::atan2(vecStart.Y(), vecStart.X());Standard_Real angleEnd = std::atan2(vecEnd.Y(), vecEnd.X());Standard_Real angleTest = std::atan2(vecTest.Y(), vecTest.X());// 确保角度在 [0, 2*PI) 范围内if (angleStart < 0) angleStart += 2 * M_PI;if (angleEnd < 0) angleEnd += 2 * M_PI;if (angleTest < 0) angleTest += 2 * M_PI;// 检查测试点的角度是否在起始点和结束点的角度范围内if (angleStart < angleEnd) {return (angleTest >= angleStart) && (angleTest <= angleEnd);} else {return (angleTest >= angleStart) || (angleTest <= angleEnd);}
}int main() {// 定义圆弧的参数gp_Pnt center(0, 0, 0);gp_Dir axis(0, 0, 1);Standard_Real radius = 1.0;gp_Pnt startPoint(1, 0, 0);gp_Pnt endPoint(0, 1, 0);// 创建圆gp_Ax2 ax2(center, axis);gp_Circ circle(ax2, radius);// 定义一个点gp_Pnt testPoint(0.5, 0.5, 0);// 判断点是否在圆弧上if (IsPointOnArc(testPoint, circle, startPoint, endPoint)) {std::cout << "点在圆弧上" << std::endl;} else {std::cout << "点不在圆弧上" << std::endl;}return 0;
}

4.3 代码解释

1. IsPointOnArc 函数：该函数接受四个参数，分别是测试点 point、圆弧所在的圆 circle、圆弧的起始点 startPoint 和结束点 endPoint。函数内部首先计算测试点到圆心的距离，并与圆弧半径进行比较。若距离不相等，则直接返回 false。接着，计算起始点、结束点和测试点相对于圆心的角度，并将角度转换到 $[0,2\pi )$ 范围内。最后，根据起始角度和结束角度的大小关系，判断测试点的角度是否在该范围内。
2. main 函数：在 main 函数中，首先定义了圆弧的参数，包括圆心坐标、轴线方向、半径、起始点和结束点。然后创建了圆对象，并定义了一个测试点。最后调用 IsPointOnArc 函数判断测试点是否在圆弧上，并输出结果。

五、代码优化与扩展

5.1 误差处理

在实际应用中，由于浮点数计算的误差，直接比较距离和角度可能会导致不准确的结果。因此，可以引入一个误差范围来进行判断。在上述代码中，使用了 1e-6 作为距离误差范围，在实际应用中可以根据具体需求进行调整。

5.2 三维情况处理

上述代码主要处理的是二维平面上的圆弧和点的位置关系。对于三维空间中的圆弧，可以先将点和圆弧投影到某个平面上，然后再进行二维判断。Open CASCADE 提供了丰富的投影和变换函数，可以方便地实现这一功能。

5.3 性能优化

对于大量点与圆弧的位置关系判断，可以考虑使用空间索引结构（如八叉树、KD 树等）来提高查询效率。通过将点和圆弧进行空间划分，可以减少不必要的计算。

六、总结

本文详细介绍了使用 Open CASCADE 判断一点与圆弧位置关系的原理和实现方法。通过计算点到圆心的距离和点相对于圆心的角度，我们可以准确地判断点是否在圆弧上。Open CASCADE 提供了丰富的几何处理工具和类库，使得我们可以方便地实现各种几何分析任务。在实际应用中，需要根据具体需求对代码进行优化和扩展，以提高性能和准确性。通过掌握这些方法，开发者可以更好地利用 Open CASCADE 进行几何建模和分析，为 CAD、CAM、CAE 等领域的应用开发提供有力支持。

同时，需要注意的是，Open CASCADE 的 API 可能会随着版本的更新而有所变化，在使用时需要参考相应版本的官方文档。此外，对于复杂的几何问题，可能需要结合其他算法和技术来进行处理，以达到更好的效果。
