Unity Editor 扩展：查找缺失的 Image Sprite

news 来源：原创 2025/5/7 6:20:41

在 Unity 开发过程中，缺失的 Sprite 引用（特别是在 UI 元素上）可能导致程序运行时出现问题，尤其是在使用 Image 组件时。当你拥有多个 Prefab 和大量的 UI 资源时，手动检查每个 Prefab 是否缺失了 Source Image 变得十分繁琐。

为了提高开发效率，今天我们来编写一个 Unity 编辑器脚本，通过查找 Prefab 中是否存在缺失的 Image 组件的 Sprite，帮助你快速定位缺失的资源。

目标

该脚本的主要目标是：

遍历选中的文件夹中的 Prefab 文件。
查找每个 Prefab 内的 Image 组件。
如果 Image 组件的 Sprite 为空，则标记该节点为缺失，并记录其路径。
在编辑器窗口中显示这些缺失的节点，供开发者定位和修复。

脚本解析

1. 初始化窗口

我们首先通过 EditorWindow 创建一个自定义的 Unity 编辑器窗口。

public class MissingImageSpriteFinder : EditorWindow
{private Vector2 scrollPos;private List<ResultData> resultList = new List<ResultData>();private class ResultData{public GameObject prefab;public List<string> nodePaths = new List<string>();}
}

这里，我们创建了一个 ResultData 类来存储每个 Prefab 和包含缺失 Sprite 的节点路径。在 MissingImageSpriteFinder 类中，我们定义了一个 resultList 来存储所有找到的结果。

2. 添加菜单项

我们通过 MenuItem 特性将功能添加到 Unity 编辑器的菜单中，方便开发者直接点击执行。

[MenuItem("Assets/Find Missing SourceImage", false, 49)]
public static void FindMissingImages()
{var window = GetWindow<MissingImageSpriteFinder>("Find Missing SourceImage Result");window.Search();
}

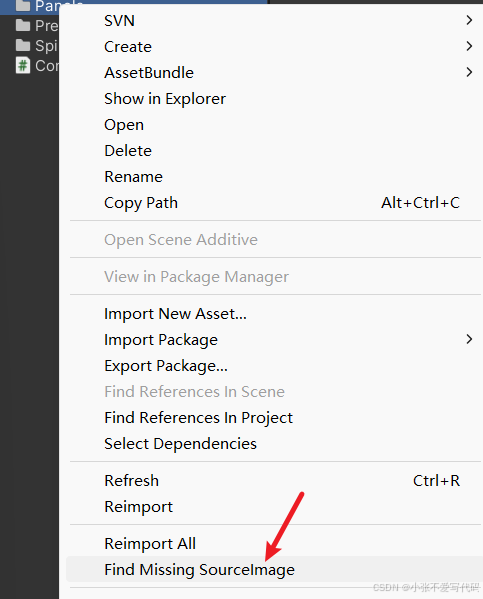

此方法会在 Unity 编辑器中创建一个新的菜单项 查找 Missing 的 SourceImage，点击该菜单项时，会打开 MissingImageSpriteFinder 窗口并开始搜索缺失的 Sprite。

3. 搜索逻辑

在 Search 方法中，我们首先清空结果列表，然后获取选中的文件夹路径，遍历其中的 Prefab 文件。

private void Search()
{resultList.Clear();string[] selectedGuids = Selection.assetGUIDs;foreach (string guid in selectedGuids){string path = AssetDatabase.GUIDToAssetPath(guid);if (!AssetDatabase.IsValidFolder(path)) continue;string[] prefabPaths = Directory.GetFiles(path, "*.prefab", SearchOption.AllDirectories);foreach (string prefabPath in prefabPaths){GameObject prefab = AssetDatabase.LoadAssetAtPath<GameObject>(prefabPath);if (prefab == null) continue;Transform[] children = prefab.GetComponentsInChildren<Transform>(true);List<string> missingNodes = new List<string>();foreach (Transform t in children){Image img = t.GetComponent<Image>();if (img != null && IsMissingReference(img, "m_Sprite")){string nodePath = GetTransformPath(t, prefab.transform);missingNodes.Add(nodePath);}}if (missingNodes.Count > 0){resultList.Add(new ResultData{prefab = prefab,nodePaths = missingNodes});}}}Repaint();
}

在这个方法中，我们做了以下几件事：

获取当前选中的文件夹路径。
查找该文件夹及其子文件夹中的所有 Prefab 文件。
对每个 Prefab 文件进行处理，查找所有子节点中的 Image 组件。
如果 Image 组件的 Sprite 属性为空，则认为是缺失的，并记录该节点的路径。

4. 界面显示

在 OnGUI 方法中，我们定义了自定义窗口的显示逻辑。

private void OnGUI()
{GUILayout.Label("查找结果", EditorStyles.boldLabel);if (resultList.Count == 0){EditorGUILayout.HelpBox("未找到缺失的 SourceImage。", MessageType.Info);return;}scrollPos = EditorGUILayout.BeginScrollView(scrollPos);foreach (var result in resultList){EditorGUILayout.BeginVertical("box");EditorGUILayout.ObjectField("Prefab", result.prefab, typeof(GameObject), false);EditorGUILayout.LabelField("包含 Missing Sprite 的节点路径：");foreach (var path in result.nodePaths){EditorGUILayout.LabelField(" - " + path);}if (GUILayout.Button("定位 Prefab", GUILayout.Width(100))){Selection.activeObject = result.prefab;EditorGUIUtility.PingObject(result.prefab);}EditorGUILayout.EndVertical();}EditorGUILayout.EndScrollView();
}

首先显示了一个标题标签。
如果没有找到缺失的 Sprite，会显示一条提示消息。
如果有找到缺失的 Sprite，则在滚动视图中列出每个 Prefab 和其包含缺失 Sprite 的节点路径。
每个 Prefab 后面有一个按钮，点击后会自动选中该 Prefab 并在场景中高亮显示。

5. 辅助方法

IsMissingReference 和 GetTransformPath 方法分别用于判断 Image 组件的 Sprite 是否为空，并获取节点相对 Prefab 的路径。

private bool IsMissingReference(Object obj, string propertyName)
{SerializedObject so = new SerializedObject(obj);SerializedProperty sp = so.FindProperty(propertyName);return sp != null && sp.objectReferenceValue == null && sp.objectReferenceInstanceIDValue != 0;
}private string GetTransformPath(Transform current, Transform root)
{List<string> path = new List<string>();while (current != null && current != root){path.Insert(0, current.name);current = current.parent;}return string.Join("/", path);
}

IsMissingReference 通过检查 Image 组件的 m_Sprite 属性是否为空，判断是否为缺失的引用。
GetTransformPath 通过遍历节点的父节点，构建从根节点到当前节点的路径。

完整代码

using UnityEngine;
using UnityEditor;
using UnityEngine.UI;
using System.Collections.Generic;
using System.IO;public class MissingImageSpriteFinder : EditorWindow
{private Vector2 scrollPos;private List<ResultData> resultList = new List<ResultData>();private class ResultData{public GameObject prefab;public List<string> nodePaths = new List<string>();}[MenuItem("Assets/Find Missing SourceImage", false, 49)]public static void FindMissingImages(){var window = GetWindow<MissingImageSpriteFinder>("Find Missing SourceImage Result");window.Search();}private void Search(){resultList.Clear();string[] selectedGuids = Selection.assetGUIDs;foreach (string guid in selectedGuids){string path = AssetDatabase.GUIDToAssetPath(guid);if (!AssetDatabase.IsValidFolder(path)) continue;string[] prefabPaths = Directory.GetFiles(path, "*.prefab", SearchOption.AllDirectories);foreach (string prefabPath in prefabPaths){GameObject prefab = AssetDatabase.LoadAssetAtPath<GameObject>(prefabPath);if (prefab == null) continue;Transform[] children = prefab.GetComponentsInChildren<Transform>(true);List<string> missingNodes = new List<string>();foreach (Transform t in children){Image img = t.GetComponent<Image>();if (img != null && IsMissingReference(img, "m_Sprite")){string nodePath = GetTransformPath(t, prefab.transform);missingNodes.Add(nodePath);}}if (missingNodes.Count > 0){resultList.Add(new ResultData{prefab = prefab,nodePaths = missingNodes});}}}Repaint();}private void OnGUI(){GUILayout.Label("查找结果", EditorStyles.boldLabel);if (resultList.Count == 0){EditorGUILayout.HelpBox("未找到缺失的 SourceImage。", MessageType.Info);return;}scrollPos = EditorGUILayout.BeginScrollView(scrollPos);foreach (var result in resultList){EditorGUILayout.BeginVertical("box");EditorGUILayout.ObjectField("Prefab", result.prefab, typeof(GameObject), false);EditorGUILayout.LabelField("包含 Missing Sprite 的节点路径：");foreach (var path in result.nodePaths){EditorGUILayout.LabelField(" - " + path);}if (GUILayout.Button("定位 Prefab", GUILayout.Width(100))){Selection.activeObject = result.prefab;EditorGUIUtility.PingObject(result.prefab);}EditorGUILayout.EndVertical();}EditorGUILayout.EndScrollView();}// 判断是否是 Missing 的引用private bool IsMissingReference(Object obj, string propertyName){SerializedObject so = new SerializedObject(obj);SerializedProperty sp = so.FindProperty(propertyName);return sp != null && sp.objectReferenceValue == null && sp.objectReferenceInstanceIDValue != 0;}// 获取节点相对 prefab 的路径private string GetTransformPath(Transform current, Transform root){List<string> path = new List<string>();while (current != null && current != root){path.Insert(0, current.name);current = current.parent;}return string.Join("/", path);}
}
