静态NAT

1. 实验需求

PC1和PC2通过静态NAT去访问服务器

1. 实验拓扑

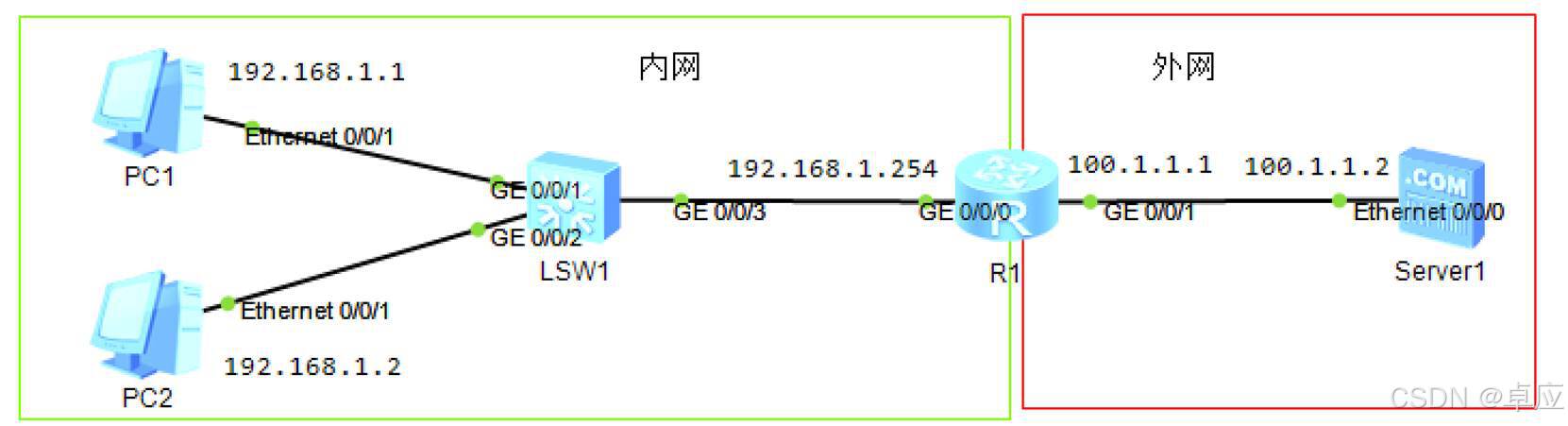

图13-1 静态NAT

1. 实验步骤

1. 步骤1：IP地址的配置

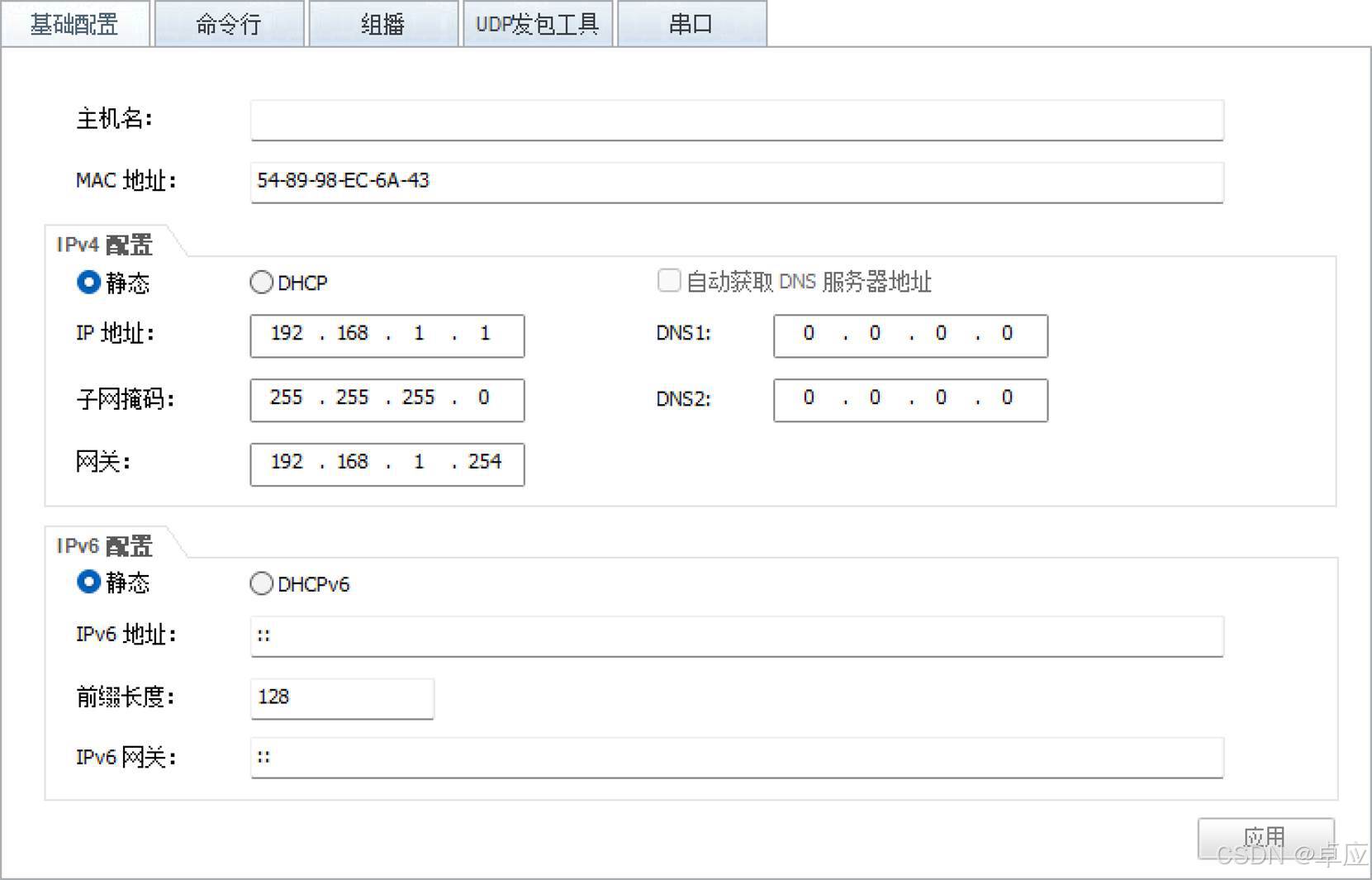

PC1的配置

PC2的配置

R1的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R1

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24

[R1-GigabitEthernet0/0/0]undo shutdown

[R1-GigabitEthernet0/0/0]quit

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]ip address 100.1.1.1 24

[R1-GigabitEthernet0/0/1]undo shutdown

[R1-GigabitEthernet0/0/1]quit

服务器的配置

1. 步骤2：静态NAT的配置

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]nat static global 100.1.1.3 inside 192.168.1.1

[R1-GigabitEthernet0/0/1]nat static global 100.1.1.4 inside 192.168.1.2

[R1-GigabitEthernet0/0/1]quit

【技术要点】：

 Global为全局地址：为公有IP地址

 Inside为内部地址：为私有IP地址

1. 实验调试

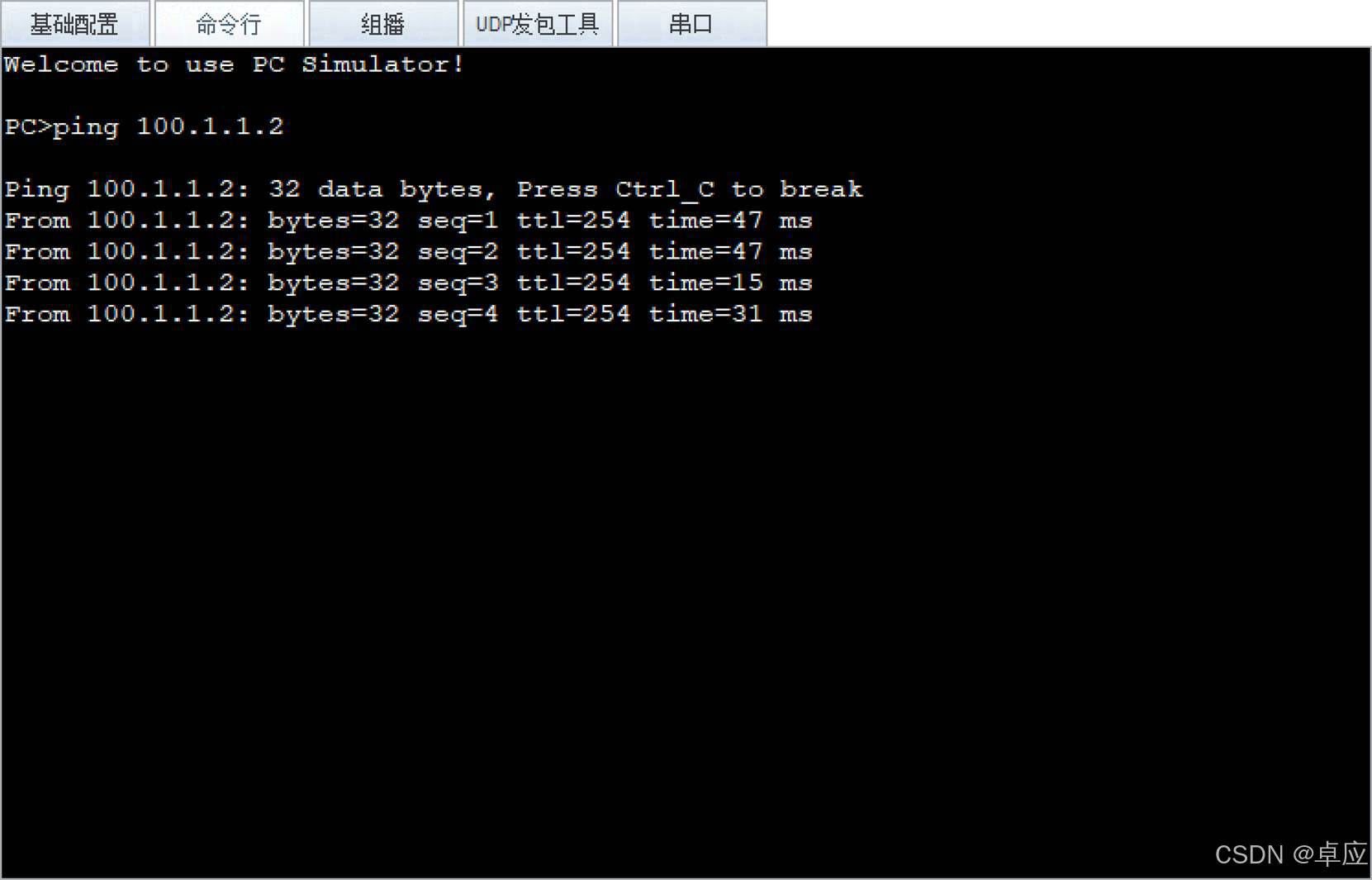

PC1访问服务器

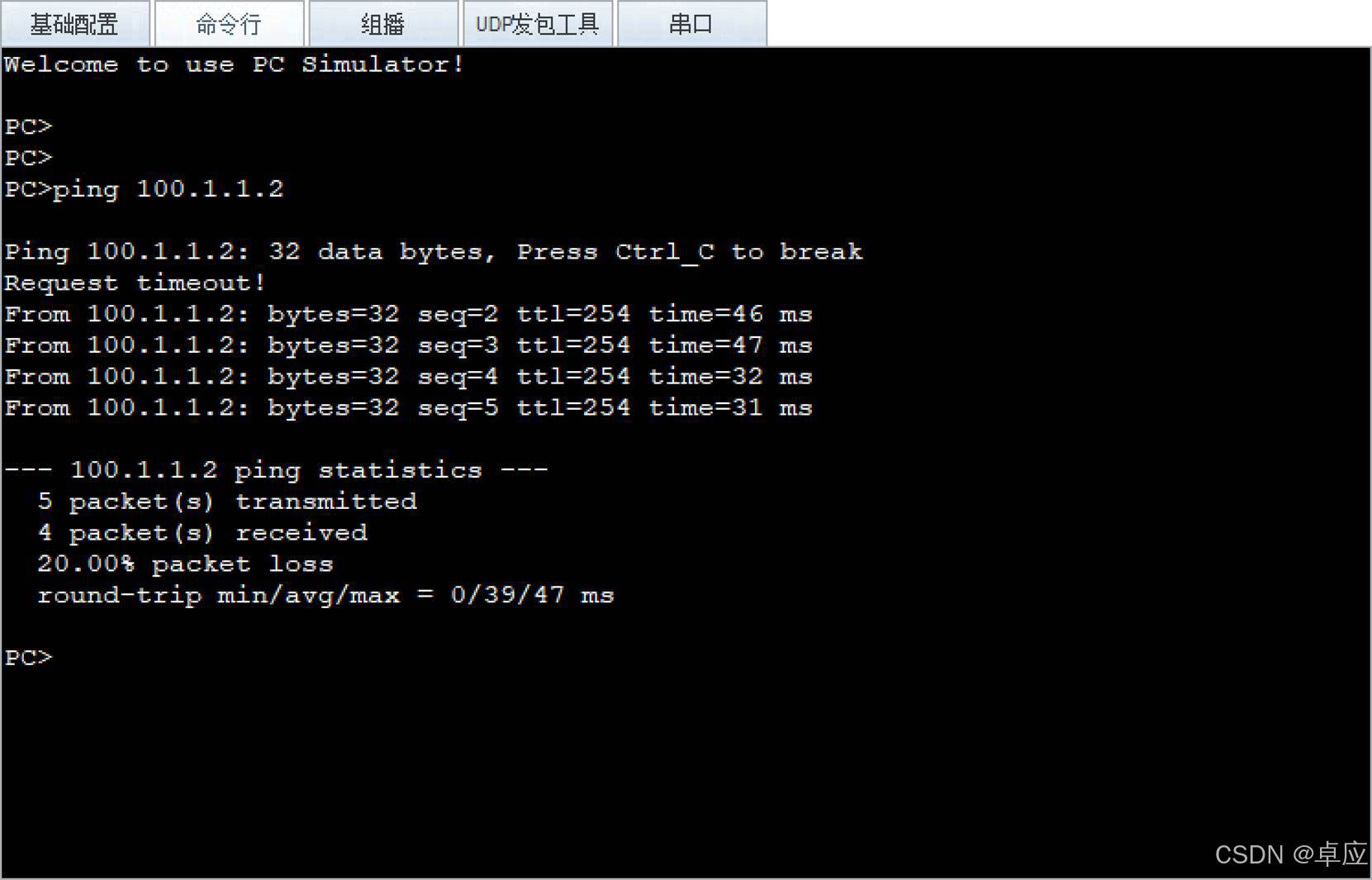

PC2访问服务器

查看NAT

[R1]display nat static

Static Nat Information:

Interface  : GigabitEthernet0/0/1

Global IP/Port     : 100.1.1.3/----

Inside IP/Port     : 192.168.1.1/----

Protocol : ----

VPN instance-name  : ----

Acl number         : ----

Netmask  : 255.255.255.255

Description : ----

Global IP/Port     : 100.1.1.4/----

Inside IP/Port     : 192.168.1.2/----

Protocol : ----

VPN instance-name  : ----

Acl number         : ----

Netmask  : 255.255.255.255

Description : ----

  Total :    2

本文出自作者的《华为HCIA实验指南》
