基于 ESP32 和 GC9D01 0.71寸TFT屏幕的逼真眼睛与写轮眼动态显示

news 来源：原创 2025/5/5 8:04:29

近期，我利用 ESP32 和 GC9D01 0.71’'TFT 进行了一次有趣的显示项目开发，成功实现了在该小尺寸屏幕上绘制逼真眼睛和写轮眼的效果。

硬件准备

主控板 ：ESP32，具备强大的处理能力和丰富的接口资源，能够高效地处理图像数据并与 TFT 屏幕通信。
显示屏 ：GC9D01 0.71’'TFT，小巧玲珑但显示效果出色，色彩鲜艳且响应速度快，非常适合进行各种图形绘制和动画展示。

软件环境

开发 IDE ：Arduino，其简洁易用的界面和丰富的库支持，方便快速编写和上传代码到 ESP32 进行调试和运行。

软件准备

在 Arduino 的 “TFT_eSPI” 库中，根据实际硬件连接情况，修改 “User_Setup.h” 文件中的引脚定义，具体如下：

#define TFT_MOSI 15 // 在一些显示驱动板上，可能被标记为 "SDA" 等
#define TFT_SCLK 14
#define TFT_CS   5  // 芯片选择控制引脚
#define TFT_DC   27  // 数据命令控制引脚
#define TFT_RST  33  // 复位引脚（也可连接到 Arduino 的复位引脚）
#define TFT_BL   22  // LED 背光引脚

同时还需要配置下屏幕的分辨率，对于GC9D01 0.71’'TFT分辨率是160*160。

#define TFT_WIDTH  160
#define TFT_HEIGHT 160

当前发现最新的包TFT_eSPI暂时还没有适配GC9D01驱动，如果发现使用的包确实没针对GC9D01驱动的适配，需要单独手动适配下。
确认路径：Arduino\libraries\TFT_eSPI\User_Setup.h

// Only define one driver, the other ones must be commented out
// #define ILI9341_DRIVER
//#define ILI9341_2_DRIVER
//#define ST7735_DRIVER
//#define ILI9163_DRIVER
//#define S6D02A1_DRIVER
//#define RPI_ILI9486_DRIVER
//#define HX8357D_DRIVER
//#define ILI9481_DRIVER
//#define ILI9486_DRIVER
//#define ILI9488_DRIVER
//#define ST7789_DRIVER
//#define ST7789_2_DRIVER
//#define R61581_DRIVER
//#define RM68140_DRIVER
//#define ST7796_DRIVER
//#define SSD1351_DRIVER
//#define SSD1963_480_DRIVER
//#define SSD1963_800_DRIVER
//#define SSD1963_800ALT_DRIVER
//#define ILI9225_DRIVER
// #define GC9A01_DRIVER
#define GC9D01_DRIVER  // (GC9D01驱动，如果没有则需要手动适配 )

适配所需文件：见上传资源
适配路径：Arduino\libraries\TFT_eSPI\TFT_Drivers

源码实现

绑定资源中包含绘制逼真眼睛和写轮眼代码以及；TFT_eSPI\TFT_Drivers中GC9D01驱动的适配。
眼睛转动+写轮眼.zip
提取码: 5fw9

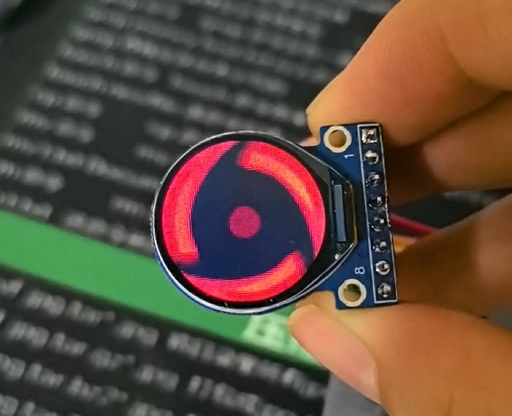

实验展示【动图非静止画面】

在这里插入图片描述

通过上述硬件连接和代码实现，当程序运行后，在 GC9D01 0.71’'TFT 屏幕上成功展示了逼真眼睛和写轮眼的效果。眼睛的色彩鲜艳、层次分明，写轮眼的勾玉图案清晰可见，展现了 ESP32 和 GC9D01 TFT 在图形绘制方面的强大能力，为小型显示设备上的创意图形展示提供了良好的范例。
参考ESP32C3+GC9D01
