AUTOSAR图解==＞AUTOSAR_SWS_V2XManagement

news 来源：原创 2025/5/5 7:45:43

AUTOSAR V2X管理模块(V2xM)技术分析与架构设计

深入解析AUTOSAR V2X管理模块的架构、功能与实现原理

1. 引言

V2X（Vehicle-to-Everything）技术是智能交通系统的关键组成部分，它使车辆能够与其他车辆、基础设施以及行人等交通参与者进行通信。AUTOSAR（AUTomotive Open System ARchitecture）作为汽车电子标准化软件架构，提供了V2X管理模块（V2xM）来支持V2X协议栈的运行。

本文通过对AUTOSAR V2X管理模块规范（Specification of Vehicle-2-X Management, Document ID 796）的分析，详细介绍V2xM的架构设计、功能组成以及与其他模块的依赖关系，为汽车软件开发者提供深入理解V2X管理机制的参考。

2. V2xM模块架构

2.1 AUTOSAR架构中的位置

V2X管理模块(V2xM)是AUTOSAR基础软件的核心组成部分，与V2X设施层(V2xFac)、V2X基础传输协议(V2xBtp)、V2X地理网络(V2xGn)共同构成完整的V2X协议栈，为车辆提供V2X通信能力。

在这里插入图片描述

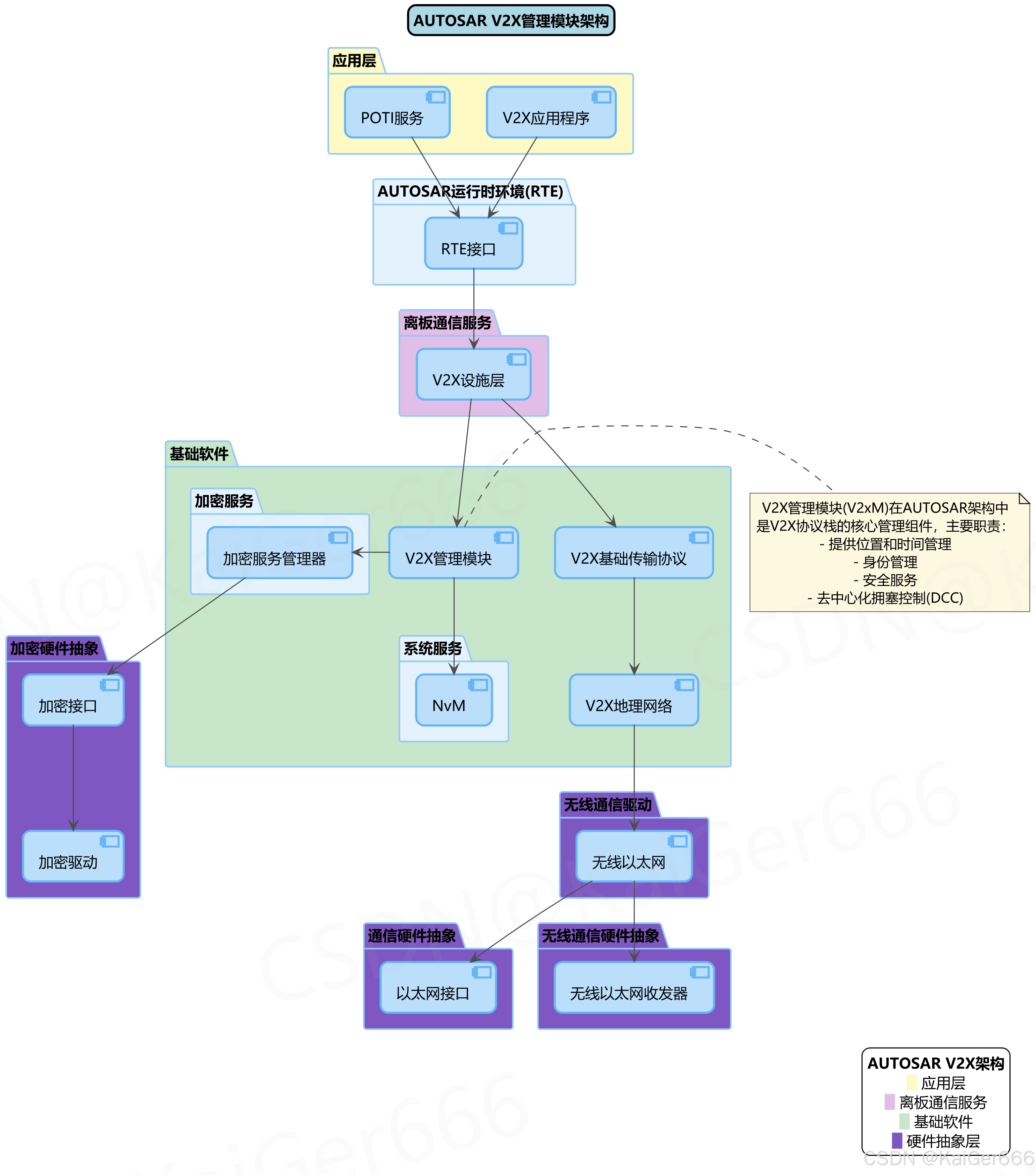

图2.1 AUTOSAR V2X管理模块架构图

从上图可以清晰地看到V2xM在AUTOSAR架构中的位置，该图展示了以下关键信息：

分层结构
- 应用层：包含V2X应用程序和POTI（Position and Time）服务
- RTE层：AUTOSAR运行时环境，提供应用层与基础软件之间的通信机制
- 基础软件层：包含V2X管理模块及相关的V2X组件（V2xFac、V2xBtp、V2xGn）
- 硬件抽象层：提供对无线通信硬件和加密硬件的抽象接口
横向依赖
- V2xM模块依赖加密服务管理器(CSM)进行安全操作
- V2xM模块使用NvM（NVRAM管理器）进行持久化存储
关键职责
- 提供位置和时间管理
- 实现身份管理
- 提供安全服务
- 执行去中心化拥塞控制(DCC)

2.2 功能概述

V2X管理模块集成了多项关键功能，以支持V2X协议栈的高效运行。下图展示了V2xM的主要功能组件及其与外部模块的交互关系：

在这里插入图片描述

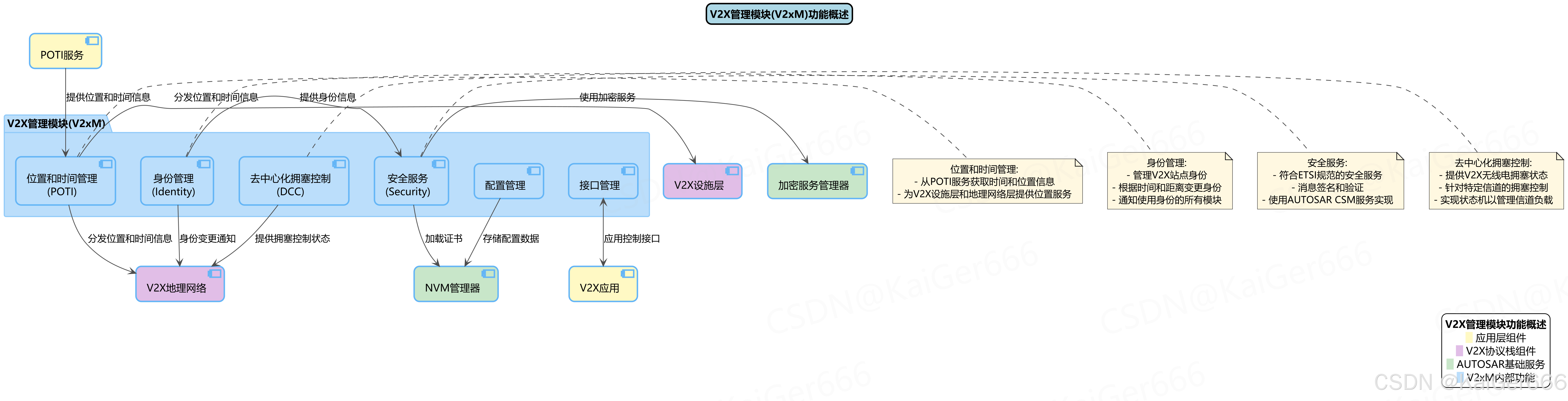

图2.2 V2X管理模块功能概述图

从功能架构图可以看出，V2xM模块包含以下核心功能组件：

位置和时间管理：
- 从POTI服务获取时间和位置信息
- 为V2X设施层和地理网络层提供位置服务
身份管理：
- 管理V2X站点的身份信息
- 根据时间和距离自动变更身份
- 向使用身份的其他模块发送通知
安全服务：
- 提供符合ETSI规范的安全服务
- 实现消息签名和验证
- 通过AUTOSAR CSM服务实现加密操作
去中心化拥塞控制：
- 监控并提供V2X无线电拥塞状态
- 为特定信道实施拥塞控制
- 使用状态机机制管理信道负载
接口管理：
- 为应用层提供控制接口
- 允许应用程序配置和管理V2X栈
配置管理：
- 管理模块配置
- 通过NvM进行配置数据的持久化存储

3. V2xM核心功能

3.1 位置和时间管理

V2xM模块的位置和时间管理功能是V2X通信的基础。在AUTOSAR架构中，POTI（Position and Time）服务作为一个应用层服务，为V2xM提供精确的位置和时间信息，V2xM再将这些信息分发给V2X协议栈中的其他模块。

关键特性：

获取并处理包含经度、纬度、高度、速度和航向等位置信息
提供标准化的时间基准，基于ITS时间（00:00:00.000 modulo 2^32）
支持位置和时间数据的质量评估
为V2xFac和V2xGn模块提供一致的位置服务

3.2 身份管理

为了保护隐私和安全，V2X系统需要定期变更车辆的通信身份。V2xM的身份管理功能负责管理V2X站点的身份，并在适当的时机进行身份变更。

身份管理机制：

管理V2X站点通信使用的唯一身份
根据时间间隔和行驶距离自动变更身份标识
当身份变更时，通知所有使用该身份的模块
支持应用程序临时阻止身份变更，例如在关键通信期间

3.3 安全服务

V2xM提供全面的安全服务，以确保V2X通信的真实性和完整性。这些服务基于ETSI规范，使用AUTOSAR加密服务管理器(CSM)实现。

主要安全功能：

消息签名：为传出的V2X消息生成数字签名
消息验证：验证接收到的V2X消息的真实性
证书管理：处理长期证书(LTC)和伪名证书
按需验证(VOD)：支持高效的消息验证机制

3.4 去中心化拥塞控制

去中心化拥塞控制(DCC)是确保V2X通信信道高效利用的关键机制。V2xM实现了一个复杂的DCC状态机，以响应不同级别的信道拥塞。

在这里插入图片描述

图3.1 V2X管理模块DCC状态机图

DCC状态机图展示了基于信道负载的状态转换机制：

状态定义
- 放松状态(Relaxed)：信道负载<19%，传输间隔最短(60ms)，允许最高消息速率(16.7Hz)
- 活动状态(Active_1至Active_5)：根据不同的信道负载级别，逐步增加传输间隔，降低消息速率
- 受限状态(Restricted)：信道负载≥59%，传输间隔最长(460ms)，消息速率最低(2.2Hz)
转换机制
- 升级转换：当信道负载增加到特定阈值并持续Tup时间(5秒)，状态向更严格的级别转移
- 降级转换：当信道负载降低到特定阈值以下并持续Tdown时间(1秒)，状态向更宽松的级别转移
关键参数
- 信道负载(Channel Load, CL)：当前信道使用率
- 传输间隔(Transmission Interval, TTX)：消息传输间的最小时间间隔
- 消息速率(Message Rate, R)：每秒允许的最大消息数

此状态机实现遵循"C2C-CC White Paper Decentralized Congestion Control (DCC) for Day One"中定义的机制，确保在不同拥塞条件下优化V2X通信。

4. 模块依赖关系

V2xM模块与AUTOSAR架构中的多个基础软件模块有依赖关系。了解这些依赖关系对于正确实现和配置V2xM模块至关重要。

在这里插入图片描述

图4.1 V2X管理模块依赖关系图

依赖关系图展示了V2xM与其他模块的交互接口：

基础软件依赖
- DET(默认错误跟踪器)：仅在开发模式下使用，用于错误报告
- EcuM(ECU状态管理器)：负责初始化V2xM模块
- CSM(加密服务管理器)：提供V2xM所需的签名生成、消息验证、证书管理等加密服务
- NvM(NVRAM管理器)：用于存储证书（伪名证书、签名证书、验证证书）和上次点火时间
- Mfl/Efx(数学库)：提供V2xM所需的数学计算功能
V2X栈交互接口
- POTI接口：V2xM提供位置和时间服务给V2xFac和V2xGn模块
- 安全服务接口：V2xM提供安全服务给V2xFac、V2xBtp和V2xGn模块
- 身份管理接口：V2xM向V2xFac和V2xGn模块通知身份变更
- 拥塞控制接口：V2xM向V2xGn模块提供拥塞控制状态

这些依赖关系表明V2xM是V2X通信栈的核心协调模块，它既依赖AUTOSAR基础服务实现底层功能，又为V2X协议栈的各层提供必要的服务支持。

5. 总结

AUTOSAR V2X管理模块(V2xM)是实现车辆V2X通信能力的关键基础软件组件。通过本文的分析，我们可以得出以下结论：

架构集成性
- V2xM与V2xFac、V2xBtp、V2xGn共同构成完整的V2X协议栈
- 模块设计遵循AUTOSAR分层架构原则，保证了良好的系统集成性
功能完备性
- 提供全面的位置和时间管理，确保V2X通信的时空一致性
- 实现可靠的身份管理，平衡安全需求与隐私保护
- 提供符合ETSI标准的安全服务，保障V2X通信的安全性
- 实现智能的去中心化拥塞控制，优化无线信道利用效率
系统依赖合理性
- 合理利用AUTOSAR提供的基础服务，避免功能重复
- 为V2X协议栈其他层提供标准化接口，促进模块间协作
设计特点
- 硬件无关性：V2xM设计为硬件无关模块，增强系统可移植性
- 可配置性：提供丰富的配置选项，适应不同应用场景需求
- 标准兼容性：遵循ETSI/C2C-CC规范，确保与行业标准的兼容性
