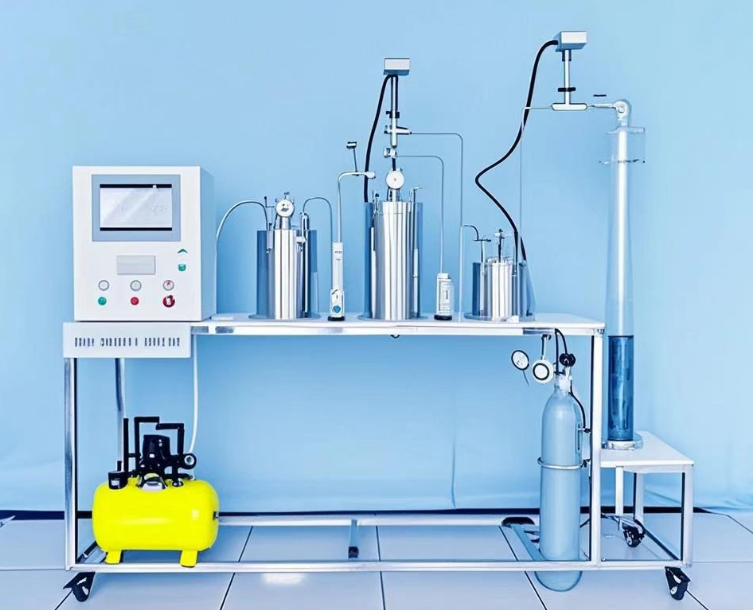

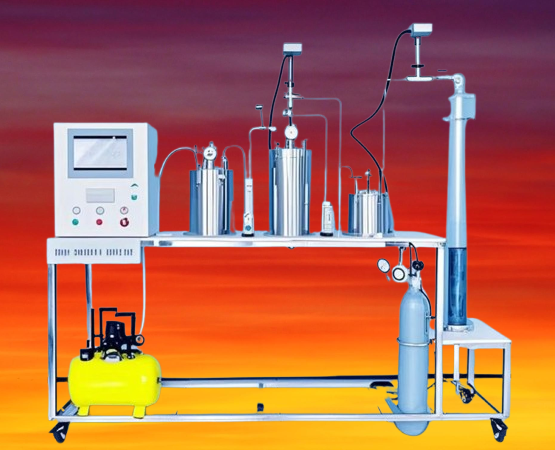

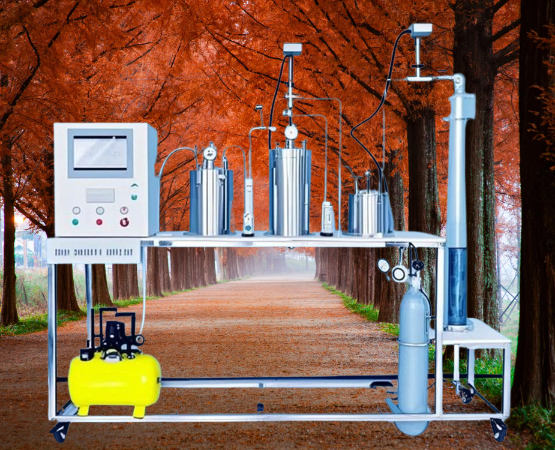

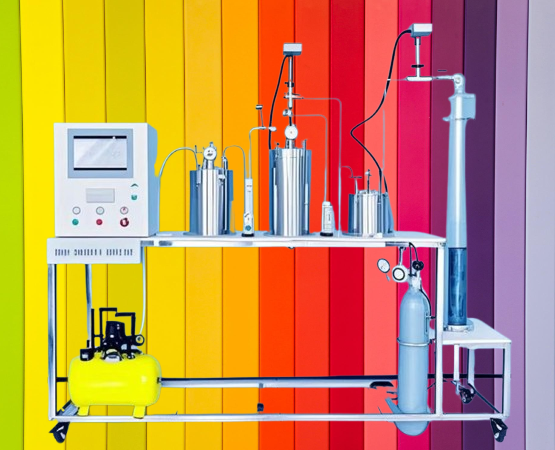

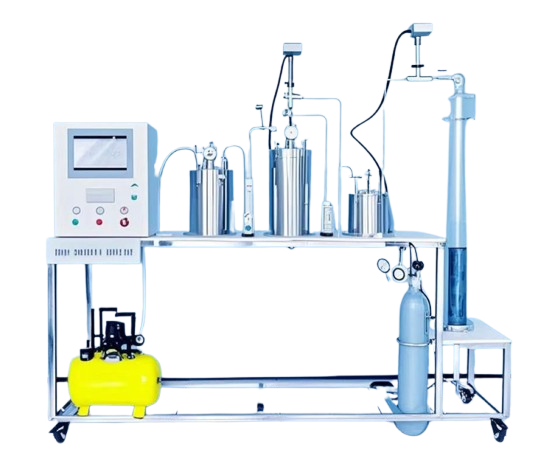

有机玻璃材质数据采集活性炭吸附气体中二氧化硫实验装置
JGQ112Ⅱ有机玻璃材质数据采集活性炭吸附气体中二氧化硫实验装置
一.实验目的
1.熟悉活性炭吸附剂的特性和在SO2气体净化方面的应用。
2.掌握活性炭吸附法的流程和实验过程中各参数的控制方法。
3.了解主要参数变化对吸附效率的影响。
4.掌握吸附等温线概念和测定方法。
二.技术指标
1.实验气量10~15m3/h、SO2净化效率大于95%。压力损失：<1000Pa。
2.工作电源AC220V、50Hz，单相三线制、功率500W。安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
4.装置外形尺寸：1800mm600mm1800mm。
三.主要配置及参数
1.在线SO2气体浓度检测装置2套：高精度、全密封、线性变化、带就地实时显示LED屏；安装于实验管道内，量程范围0-2000PPM、测量精度3%FS、输出4-20MA。

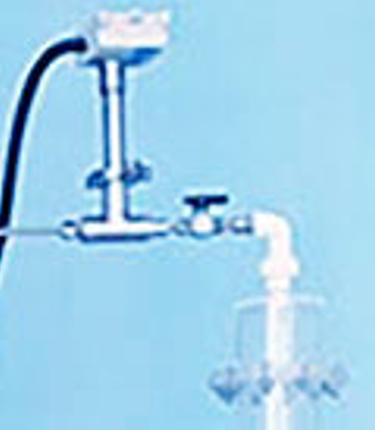

2.在线风压、风量、风速检测系统1套：①L型皮托管1套。②压力传感器2套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA。风量、风速测量精度：±1%。
3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA。

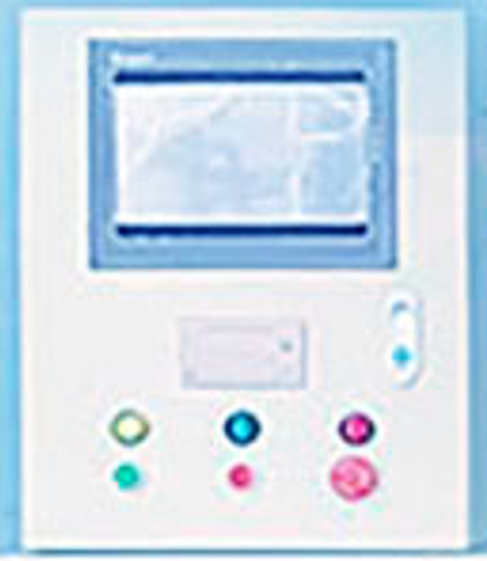

4.PLC、显示器：10英寸彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

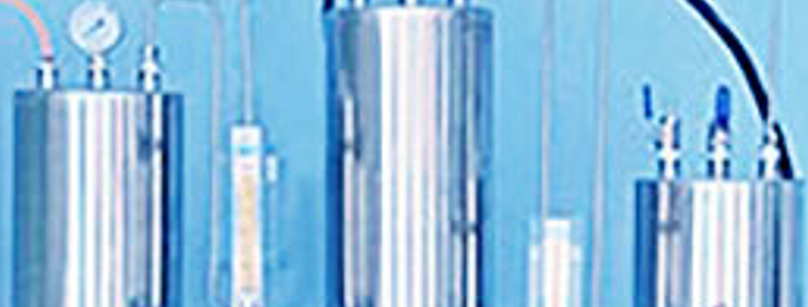

5.小型有机玻璃缓冲器1套、三段活性炭吸附塔1套：Φ100×1200mm。
6.尾气洗涤罐1套、吸附罐1套，活性炭填料1套。
7.管道气体混合器（挡板3块）。
8.人工监测进出口2组、透明测压软管1批。

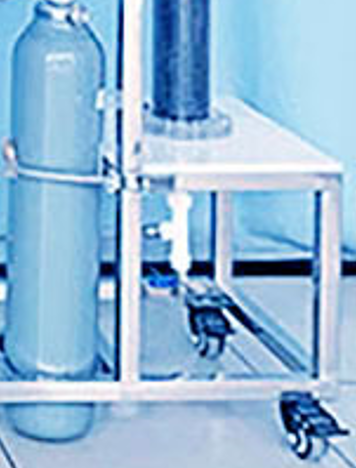

9.SO2气体与钢瓶1套（8L）、气体流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路。
10.离心通风机1台：功率750W。
11.变频器1套：控制风机转矩调节风量大小。
12.304不锈钢台面、拉丝银双色板标牌。
13.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护空气开关等组成。
14.不锈钢连接管道、弯头，不锈钢快速连接件。
15.不锈钢框架实验台（3838mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
