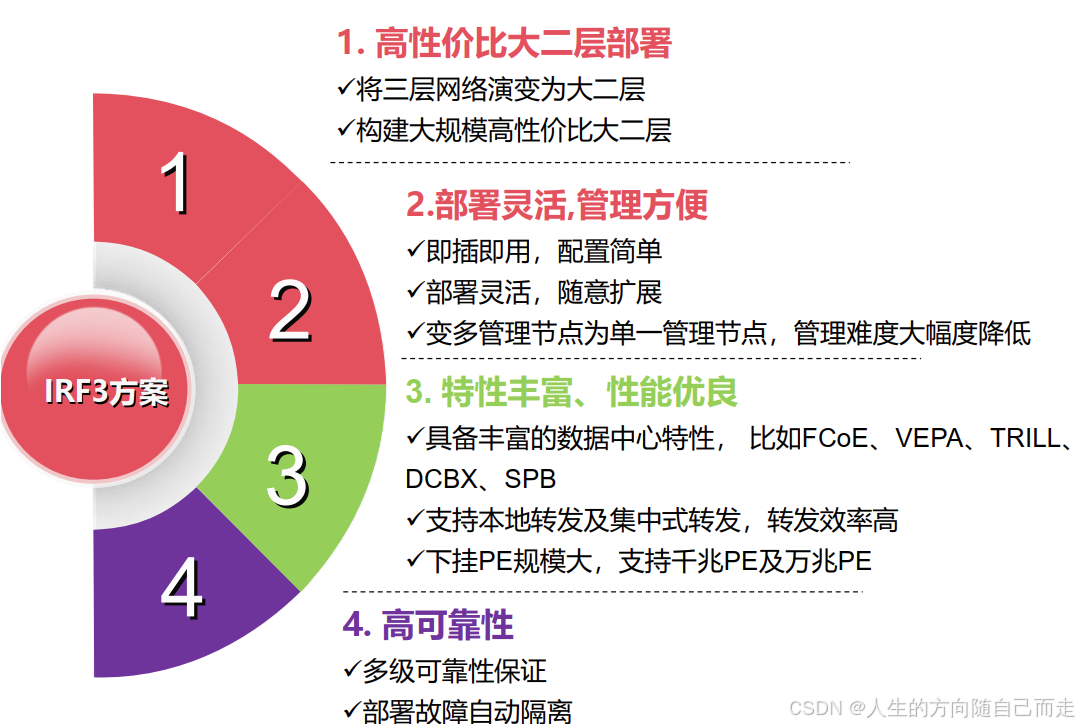

IRF2+IRF3表格配置思路

配置命令	解释
配置手册
irf member 1 priority 32	设置成员设备1的IRF优先级为32（越高越优先成为Master）
interface range name irf1 interface FortyGigE1/0/53 to FortyGigE1/0/54	将40G接口53-54加入逻辑组irf1，用于IRF端口绑定
irf-port 1/1	创建IRF逻辑端口1/1，
port group interface FortyGigE1/0/53 or 1/0/54	并绑定物理接口53或54
irf-port-configuration active	激活IRF端口配置
save fore	强制保存配置并重启设备使IRF生效
reboot	重启
#
irf member 1 renumber 2	将成员1的编号修改为2（需重启生效）
#
lldp global enable	全局启用LLDP协议（用于自动发现邻居设备）
pex group 1	创建PEX（横向虚拟化）组1
#
interface Bridge-Aggregation100	进入逻辑聚合接口（Bridge-Aggregation）100的配置视图
pex-capability enable group 1	在该聚合接口上启用 PEX（横向虚拟化）能力，并绑定到PEX组1。
pex associate slot 100	将当前聚合接口与虚拟槽位100关联。
link-aggregation mode dynamic	设置聚合接口的链路聚合模式为动态聚合（默认使用LACP协议）
stp edged-port	将该聚合接口配置为STP边缘端口。
#
<Sysname> system-view [Sysname] pex system-working-mode auto	交换机默认的模式 auto
#
[Sysname] pex system-working-mode pex	交换机默认的模式 PEX
<Sysname> system-view
[Sysname] probe
[Sysname-probe] display system internal pex upstreamport	显示PEX（Port Extender）横向虚拟化网络的上行端口状态信息（内部诊断命令）。
#
interface Bridge-Aggregation120 pex	在逻辑聚合接口 Bridge-Aggregation120 上启用 PEX（Port Extender，端口扩展器）功能，将该接口配置为横向虚拟化（PEX）的扩展端口。
pex-capability enable group 1	在该聚合接口上启用 PEX（横向虚拟化）能力，并绑定到PEX组1。
pex associate slot 120	将当前聚合接口与虚拟槽位100关联。
link-aggregation mode dynamic	设置聚合接口的链路聚合模式为动态聚合（默认使用LACP协议）
stp edged-port	将该聚合接口配置为STP边缘端口。
#
<HX-IRF-S7000E-Mater>display  device	显示设备硬件信息，包括成员设备（IRF堆叠中）、槽位号、型号、运行状态、软件版本等。
#
特色配置
[HX-IRF-S7000E-Mater-Bridge-Aggregation100]pex local-forwarding	开启PE设备本地转发
[HX-IRF-S7000E-Mater-Bridge-Aggregation100]pex persistent-forwarding	开启PEX设备下线后的报文转发功能
[HX-IRF-S7000E-Mater]switchto  pex  slot  100	从父设备远程到子设备的信息
[HX-IRF-S7000E-Mater]save  pex-configuration	在父设备上保存PEX独立支持特性的配置文件
[HX-IRF-S7000E-Mater]pex  idle-cascade  delete	删除空闲的级联接口
维护指南
<HX-IRF-S7000E-Mater>display  irf configuration	显示当前设备的IRF配置参数，包括成员编号、优先级、域ID、IRF端口绑定等。
<HX-IRF-S7000E-Mater>display  irf	显示IRF堆叠的全局状态信息，包括成员列表、角色、堆叠拓扑状态等。
<HX-IRF-S7000E-Mater>display  irf link	显示IRF堆叠链路的详细信息，包括物理端口状态和IRF逻辑端口绑定关系。
<HX-IRF-S7000E-Mater>display  irf topology	以图形化方式显示IRF堆叠的物理连接拓扑结构。
<HX-IRF-S7000E-Mater>display  irf with-peer-device	显示与当前设备通过IRF连接的对端设备详细信息
<HX-IRF-S7000E-Mater>display  device	显示设备信息
<HX-IRF-S7000E-Mater>display  device  manuinfo	显示电子标签信息
<HX-IRF-S7000E-Mater>display  pex  topology	显示拓扑信息
<HX-IRF-S7000E-Mater>display  lldp  neighbor-information  list	显示本设备和对端设备的连接信息
典型案例脚本
IRF2配置	IRF3配置
# 配置成员1（Master）	lldp global enable
irf member 1 priority 32  # 设置高优先级确保为Master	#
interface range name irf1 interface FortyGigE1/0/53 to FortyGigE1/0/54	pex group 1
irf-port 1/1	#
port group interface FortyGigE1/0/53	interface Bridge-Aggregation100
irf-port-configuration active	pex-capability enable group 1 //开启接口连接PEX的能力，并将接口加入PEX组
save force	pex associate slot 100  //为 PEX 分配虚拟框号 100
reboot	link-aggregation mode dynamic //动态聚合
	stp edged-port
# 配置成员2（Slave）	#
irf member 1 renumber 2  # 修改成员编号为2（需重启生效）	interface Ten-GigabitEthernet1/0/49
interface range name irf2 interface FortyGigE2/0/53 to FortyGigE2/0/54	port link-mode bridge
irf-port 2/1	combo enable fiber
port group interface FortyGigE2/0/54	port link-aggregation group 100
irf-port-configuration active	#
save force	interface Ten-GigabitEthernet2/0/49
reboot	port link-mode bridge
	combo enable fiber
display irf  # 检查角色：Master/Slave	port link-aggregation group 100
display irf topology  # 确认物理连接为环形/链形	#
display irf link  # 确保所有IRF链路为UP	#
# 启用PEX功能并创建组	interface Bridge-Aggregation120 pex
pex group 1 description "PEX_Access_Layer"	pex-capability enable group 1
pex system-working-mode pex  # 设置为PEX模式	pex associate slot 120  //为 PEX 分配虚拟框号 120
	link-aggregation mode dynamic
# 配置MAD多主检测（防脑裂）	stp edged-port
irf mad enable	#
mad arp enable
