FreeRTOS事件组的本质

---

1. 事件组的核心概念

事件组（Event Group）是FreeRTOS中一种高效的一对多通信机制，其本质是一个位掩码（bitmask），用于表示多个事件的状态。每个位（bit）可以独立表示一个事件的发生与否，允许任务或中断服务程序（ISR）通过设置或等待这些位来实现广播式唤醒。

---

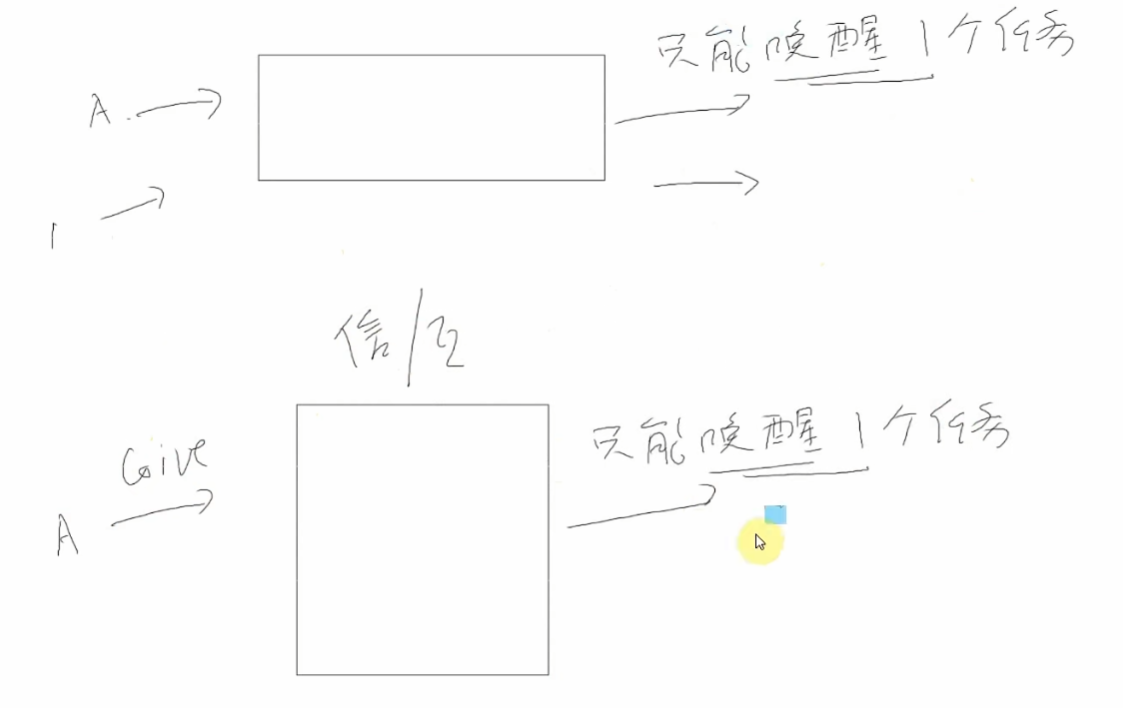

2. 事件组与传统同步机制的对比

机制	特性	唤醒方式
队列	存储数据，按FIFO顺序传递数据	写入数据时唤醒一个任务
信号量	计数信号量或二值信号量，用于资源管理或任务同步	释放信号量时唤醒一个任务
互斥量	用于保护共享资源，确保同一时间只有一个任务访问	释放互斥量时唤醒一个任务
事件组	多事件状态管理，支持一对多唤醒（多个任务可同时响应同一事件）	设置事件位时唤醒多个任务

事件组的优势

• 一对多广播：当某个事件位被设置时，所有等待该事件的任务都会被唤醒。
• 多条件等待：任务可以等待任意一个事件位或多个事件位同时满足。
• 灵活的位操作：程序员可以自定义每个位的含义（如Bit0表示串口就绪，Bit1表示按键按下）。


---

3. 事件组的实现细节

3.1 事件组的位数与配置

事件组的大小由FreeRTOS的配置参数 configUSE_16_BIT_TICKS 决定：

• 16位事件组：
  • 当 configUSE_16_BIT_TICKS == 1 时，事件组为16位整数。
  • 高8位（bit15_{bit8）**保留给内核使用**，用户可用的事件位为**低8位**（bit7}bit0）。
• 32位事件组：
  • 当 configUSE_16_BIT_TICKS == 0 时，事件组为32位整数。
  • 高8位（bit31_{bit24）**保留给内核使用**，用户可用的事件位为**低24位**（bit23}bit0）。

注意：configUSE_16_BIT_TICKS 的主要目的是优化系统效率，而非直接影响事件组功能。16位系统更适合处理16位数据，32位系统则更适合处理32位数据。

---

4. 事件组的典型应用场景

4.1 多任务协同

• 场景：多个任务需要等待同一事件（如按键按下）。
• 实现：
  • 任务A和任务B均调用 xEventGroupWaitBits() 等待Bit0。
  • 中断服务程序（ISR）在检测到按键按下时调用 xEventGroupSetBitsFromISR() 设置Bit0。
  • 结果：任务A和任务B均被唤醒，实现一对多广播。

4.2 多条件触发

• 场景：任务需要等待多个事件同时发生（如串口就绪且网络连接成功）。
• 实现：
  • 任务调用 xEventGroupWaitBits() 等待Bit0（串口）和 Bit1（网络）。
  • 事件位被逐步设置后，任务被唤醒。

---

5. 事件组的核心API

5.1 创建事件组

EventGroupHandle_t xEventGroupCreate(void);

• 功能：创建一个新的事件组。
• 返回值：事件组句柄（NULL 表示失败）。

5.2 设置事件位

EventBits_t xEventGroupSetBits(EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToSet);

• 功能：设置事件组中的指定位。
• 参数：
  • xEventGroup：事件组句柄。
  • uxBitsToSet：要设置的位掩码（如 BIT_0 | BIT_1）。

5.3 等待事件位

EventBits_t xEventGroupWaitBits(EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToWaitFor, const BaseType_t xClearOnExit, const BaseType_t xWaitForAllBits, TickType_t xTicksToWait);

• 功能：等待事件组中指定的事件位。
• 参数：
  • xEventGroup：事件组句柄。
  • uxBitsToWaitFor：要等待的位掩码。
  • xClearOnExit：退出时是否清除已等待的事件位。
  • xWaitForAllBits：是否要求所有指定位都满足（pdTRUE 表示“与”逻辑，pdFALSE 表示“或”逻辑）。
  • xTicksToWait：等待超时时间。

---

6. 事件组的代码示例

示例1：一对多广播

// 创建事件组
EventGroupHandle_t xEventGroup = xEventGroupCreate();// 任务A：等待Bit0
void vTaskA(void *pvParameters) {while (1) {EventBits_t uxBits = xEventGroupWaitBits(xEventGroup, BIT_0,           // 等待Bit0pdTRUE,          // 退出时清除Bit0pdFALSE,         // 任意一个位满足即可portMAX_DELAY    // 无限等待);if (uxBits & BIT_0) {// 处理事件}}
}// 任务B：等待Bit0
void vTaskB(void *pvParameters) {while (1) {EventBits_t uxBits = xEventGroupWaitBits(xEventGroup, BIT_0, pdTRUE, pdFALSE, portMAX_DELAY);if (uxBits & BIT_0) {// 处理事件}}
}// 中断服务程序：设置Bit0
void vButtonISRHandler(void) {BaseType_t xHigherPriorityTaskWoken = pdFALSE;xEventGroupSetBitsFromISR(xEventGroup, BIT_0, &xHigherPriorityTaskWoken);portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

示例2：多条件等待

// 任务C：等待Bit0和Bit1同时发生
void vTaskC(void *pvParameters) {while (1) {EventBits_t uxBits = xEventGroupWaitBits(xEventGroup, BIT_0 | BIT_1,  // 等待Bit0和Bit1pdTRUE,         // 退出时清除事件位pdTRUE,         // 要求所有位满足portMAX_DELAY   // 无限等待);if ((uxBits & BIT_0) && (uxBits & BIT_1)) {// 所有条件满足，执行操作}}
}

---

7. 事件组的注意事项

1. 事件位的清除：
   • xClearOnExit 参数决定是否在任务退出等待时清除事件位。
   • 若不清除，其他任务可能会重复响应同一事件。
2. 优先级继承：
   • 事件组不支持优先级继承，需避免在高优先级任务中等待低优先级任务设置的事件位。
3. 中断中使用：
   • 在ISR中设置事件位需使用 xEventGroupSetBitsFromISR()，并处理上下文切换标志。

---

8. 事件组与队列/信号量的对比总结

特性	事件组	队列/信号量
通信类型	广播（一对多）	点对点（一对一）
数据存储	无数据，仅状态位	可存储数据（队列）或计数（信号量）
等待条件	多事件组合（与/或）	单条件（资源可用或信号触发）
适用场景	多任务协同、多事件触发	资源管理、任务同步

---

9. 总结

• 事件组的本质：一个位掩码，通过位操作实现多事件状态管理。
• 核心优势：一对多广播、多条件等待、轻量高效。
• 适用场景：多任务协同、复杂事件触发、替代传统信号量/队列的广播需求。
• 注意事项：合理配置位数、处理事件位清除、避免优先级问题。

通过灵活使用事件组，可以显著简化多任务协作和事件驱动的设计逻辑，是FreeRTOS中不可或缺的工具之一。
