SALOME源码分析: Data Object Model

news 来源：原创 2025/5/2 8:12:51

本文以纪要的形式分析SALOME 中业务数据组织的相关内容，涉及的知识点包括，

  • 数据对象模型

  • 命令系统
    在这里插入图片描述

  • 注1：限于研究水平，分析难免不当，欢迎批评指正。

  • 注2：文章内容会不定期更新。

一、数据对象

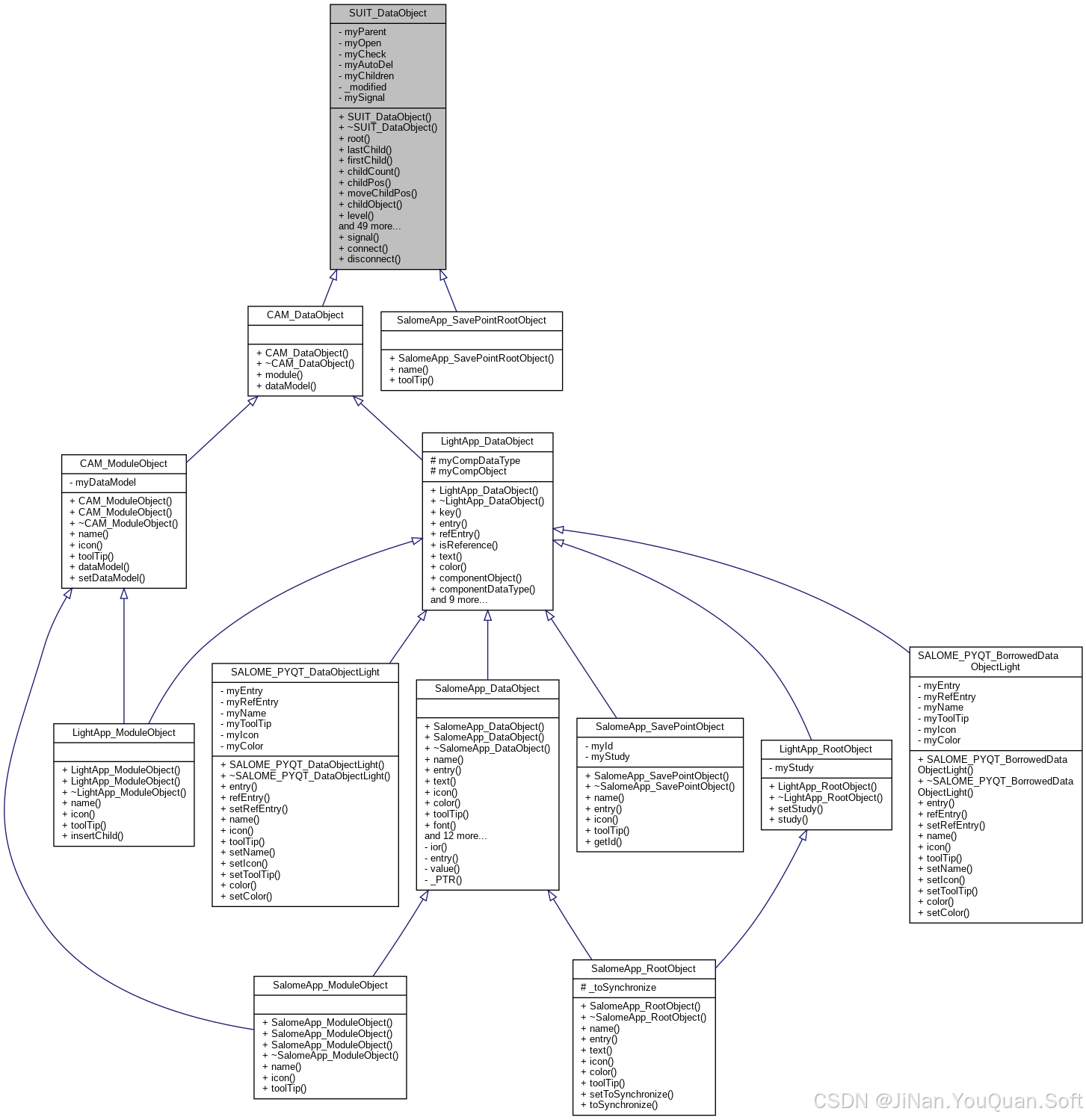

1.1 Class Hierarchy

在这里插入图片描述

1.2 SUIT_DataObject
SUIT_DataObject
-SUIT_DataObject* myParent
-bool myOpen
-bool myCheck
-bool myAutoDel
-DataObjectList myChildren
-bool _modified
-static Signal* mySignal
+root()
+lastChild()
+firstChild()
+childCount() : int
+childPos(const SUIT_DataObject*) : int
+moveChildPos(SUIT_DataObject*, int) : void
+childObject(const int)
+level() : int
+position() : int
+setPosition(int) : void
+nextBrother()
+prevBrother()
+autoDeleteChildren() : bool
+setAutoDeleteChildren(const bool) : void
+children(DataObjectList&, const bool = false) : void
children(const bool = false) : DataObjectList
+appendChild(SUIT_DataObject*) : void
+insertChild(SUIT_DataObject*, int) : void
+removeChild(SUIT_DataObject*, const bool = false) : void
+replaceChild(SUIT_DataObject*, SUIT_DataObject*, const bool = false) : void
+reparentChildren(const SUIT_DataObject*) : void
+parent()
+setParent(SUIT_DataObject*) : void
+assignParent(SUIT_DataObject*) : void
+insertChildAtPos(SUIT_DataObject* obj, int position) : void
+modified() : bool
+setModified(bool modified) : void
+name() : QString
+text(const int = NameId) : QString
+icon(const int = NameId) : QPixmap
+color(const ColorRole, const int = NameId) : QColor
+toolTip(const int = NameId) : QString
+statusTip(const int = NameId) : QString
+whatsThis(const int = NameId) : QString
+font(const int = NameId) : QFont
+alignment(const int = NameId) : int
+expandable() : bool
+isVisible() : bool
+isDraggable() : bool
+isDropAccepted() : bool
+isEnabled() : bool
+isSelectable() : bool
+isCheckable(const int = NameId) : bool
+renameAllowed(const int = NameId) : bool
+setName(const QString& name) : bool
+isOn(const int = NameId) : bool
+setOn(const bool, const int = NameId) : void
+isOpen() : bool
+setOpen(const bool) : void
+update() : void
+customSorting(const int = NameId) : bool
+compare(const QVariant&, const QVariant&, const int = NameId) : bool
+key()
+groupId() : int
+customData(Qtx::CustomDataType type) : QVariant
signal()
connect(const char*, QObject*, const char*)
disconnect(const char*, QObject*, const char*)
+deleteLater() : void
+dump(const int indent = 2) : void

1.3 CAM_DataObject

1.4 LightApp_DataObject

二、文档对象

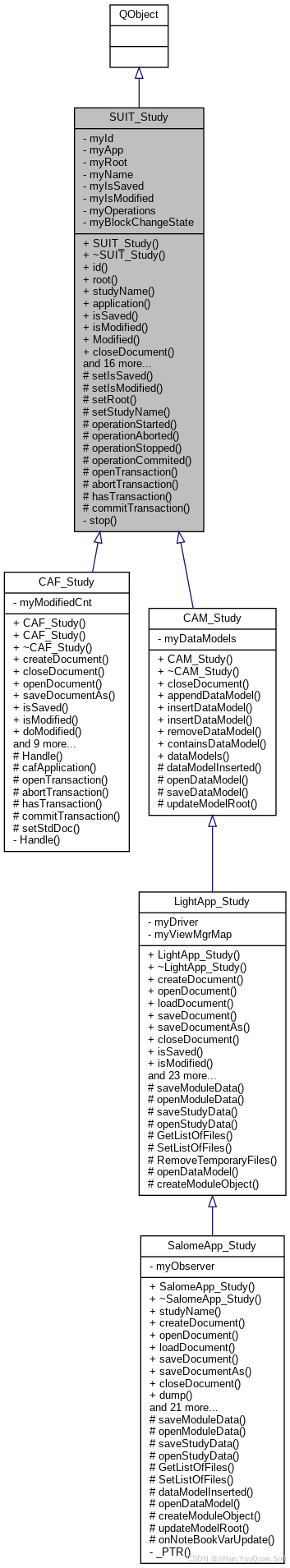

2.1 Class Hierarchy

在这里插入图片描述

2.2 SUIT_Study

2.3 CAM_Study

2.4 LightApp_Study

三、应用对象

3.1 Class Hierarchy

在这里插入图片描述

3.2 SUIT_Application

四、关键流程

4.1 打开与保存文档

4.2 创建数据对象

五、FAQs

Q1: LightApp_DataObject作为SALOME轻量应用的主要使用数据对象，但是却并没有太多的属性表征业务相关数据，那SALOMEs是如何抽象、关联底层业务数据的呢？

网络资料

  • SALOME Study management
  • SALOME源码分析：GUI模块
  • SALOME源码分析：GEOM模块
