MySQL 中 redo log、undo log 以及 bin log 的区别
在 MySQL 数据库的底层架构中，有三个至关重要的日志子系统：redo log（重做日志）、undo log（回滚日志）和 bin log（二进制日志）。它们如同数据库的 "免疫系统"，分别承担着事务持久化、数据回滚、增量备份与主从复制的核心功能。本文将从存储引擎底层实现出发，结合具体原理图，深入解析三者的技术原理与核心差异。
一、redo log：InnoDB 的事务持久化基石
1. 物理日志的本质
redo log 是 InnoDB 存储引擎独有的物理日志，记录的是数据页的物理修改操作，例如 "将数据页 0x123 的第 100 字节修改为 0x45"。其核心作用是实现 WAL（Write-Ahead Logging）机制，通过先写日志再写数据的方式，保证事务的持久性（ACID 中的 D）。
2. MySQL 中两个重点概念
- 缓冲池（buffer pool）：主内存中的一个区域，里面可以缓存磁盘上经常操作的真实数据，在执行增删改查操作时，先操作缓冲池中的数据（若缓冲池没有数据，则从磁盘加载并缓存），以一定频率刷新到磁盘，从而减少磁盘 IO，加快处理速度
- 数据页（page）：是 InnoDB 存储引擎磁盘管理的最小单元，每个页的大小默认为 16KB。页中存储的是行数据

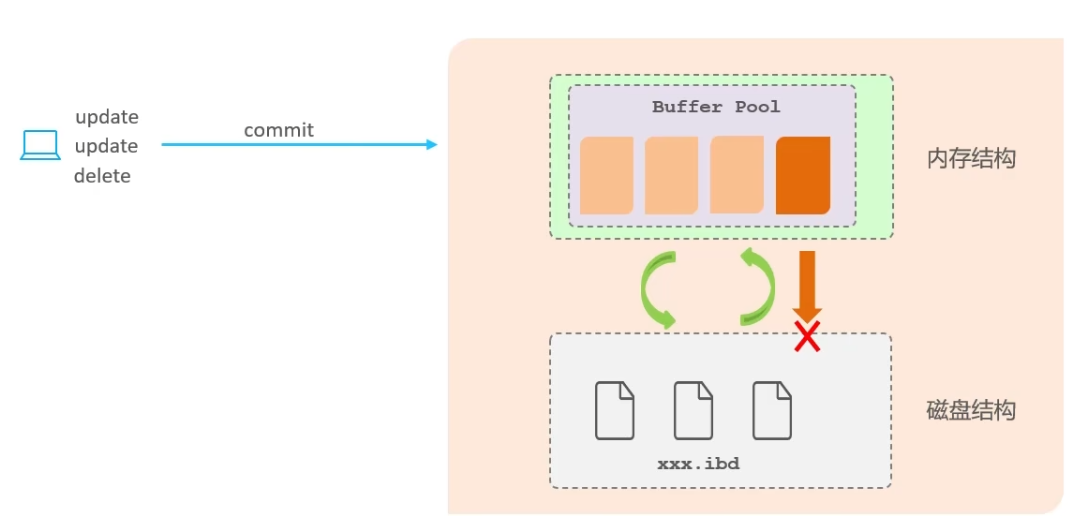

示意图如下：图中 xxx.ibd 是InooDB 文件
为什么要区分内存结构和磁盘结构呢？当然是因为操作缓存比操作磁盘快啊！！！
当SQL 服务器正常时，就按上述二者的作用正常操作，当读取数据、修改数据、预读机制等情况，说明缓冲池在多种情况下都会和数据页交互；如果此时SQL 服务器突然宕机了，那么缓冲池中的数据就无法同步到 MySQL 中，此时就发生了数据丢失。
为了应对这种情况，提出了 redo log 日志。
redo log（重做日志），记录的是事务提交时数据页的物理修改，是用来实现事务的持久性。
该日志文件由两部分组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log file），前者是在内存中，后者在磁盘中。当事务提交之后会把所有修改信息都存到该日志文件中，用于在刷新脏页到磁盘，发生错误时，进行数据恢复使用。
当然这里还可以有其他做法，比如同步，每存在一个 增删改 操作，我就去同步一次，每次同步都加一个返回，那也可以保证数据不丢失，即使丢失也能知道；但是这样会导致效率非常底，我缓冲池就是为了加快效率而存在的。

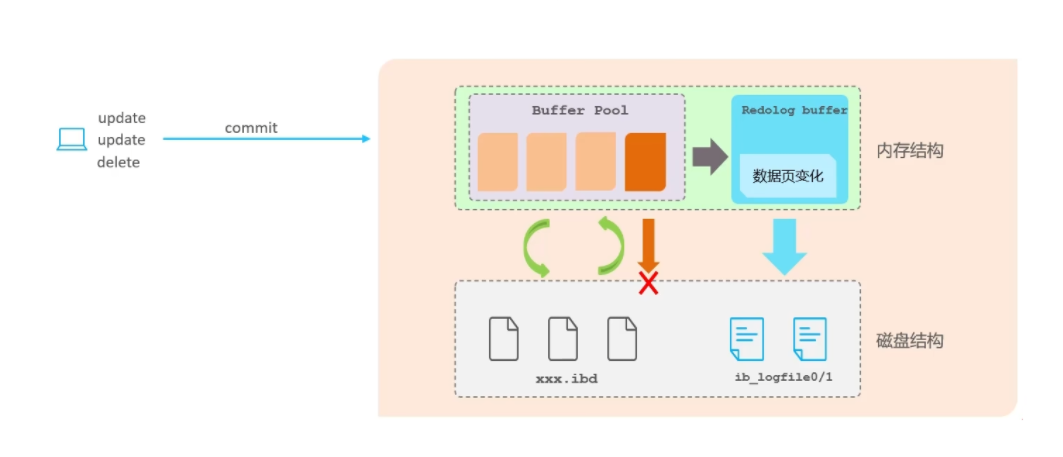

如下图所示：
当出现服务器宕机时，就会触发redo log。

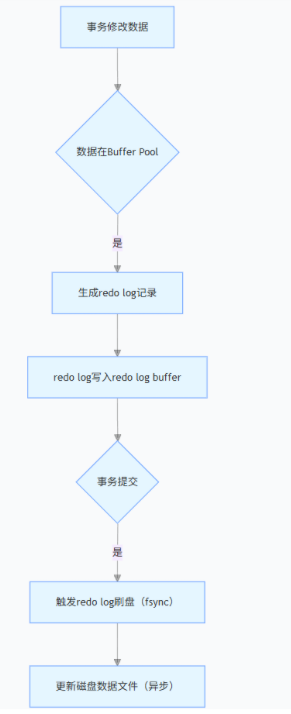

3. 日志结构与写入流程
- 内存结构：redo log buffer 是 InnoDB 的内存缓冲区，采用环形数组结构，默认大小 16MB
- 刷盘策略：通过 innodb_flush_log_at_trx_commit 控制
-
- 0：每秒刷盘一次（性能最佳，可能丢失 1 秒数据）
-
- 1（默认）：每次提交必刷盘（强一致性）
-
- 2：提交时写入 OS 缓存，由系统决定何时刷盘
从redo log 缓冲池中写入数据到磁盘结构是顺序的，相比于逆序顺序的效率要更高。
主要原因有：
磁盘读写特性
磁盘由多个盘片组成，盘片上的数据存储在磁道和扇区中 。进行随机读写时，磁盘的机械臂需要频繁移动来定位不同磁道和扇区，会产生寻道时间和旋转延迟；而顺序读写时，机械臂可以按顺序依次读取或写入相邻磁道扇区，无需频繁移动，能大幅减少寻道时间和旋转延迟，显著提升读写效率。redo log 顺序写入，符合磁盘高效读写特性。
性能优化层面
- 减少 I/O 次数：数据库运行中会产生大量 redo log 记录，若逆序写入，意味着频繁随机定位磁盘位置，每次定位都需额外 I/O 操作。顺序写入可将多个小的写操作合并成一个大的连续写操作，降低 I/O 操作次数，提升整体性能。比如事务执行过程中多条 redo log 记录，可批量顺序写入磁盘，而非分散多次随机写入。
- 降低系统开销：顺序写入方式简单直接，相比逆序写入复杂的定位和组织方式，对系统资源（如 CPU 计算资源、内存管理资源等）消耗更少，能让系统将更多资源用于处理核心业务逻辑。
数据恢复角度
- 方便日志解析：redo log 用于事务持久性和故障恢复，按顺序记录事务操作。顺序写入使日志记录按事务发生顺序排列，恢复时可按顺序逐一执行 redo 操作，还原数据到正确状态。若逆序，恢复时需重新梳理操作顺序，增加恢复难度和复杂性，可能导致恢复错误。
- 保证数据一致性：在崩溃恢复等场景下，顺序写入的 redo log 能确保先发生事务的修改先应用，后发生事务的修改后应用，避免数据混乱，保障数据一致性。若逆序，可能出现后发生事务先恢复、先发生事务后恢复的情况，破坏数据一致性。
简单点说，就是日志文件中存储了大量的 insert delete 语句，而日志文件都是追加的形式，顺序存储效率要更高。
这种顺序的写入方式也叫做 WAL（Write-Ahead Logging）机制

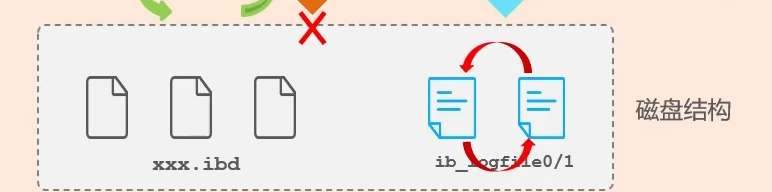

当脏页数据可以正常的同步到磁盘文件的时候，这个redo log 就没啥用了。每隔一段时间就会把 redo log 日志进行清理，这个redo log 日志 是有两份的，彼此之间循环写，如下图所示：
3. Checkpoint 机制
为避免日志无限增长，InnoDB 通过 checkpoint 机制将已持久化的数据从 redo log 中移除：
- 模糊检查点：定期将 Buffer Pool 中脏页刷盘，并更新 redo log 的 LSN（日志序列号）
- 尖锐检查点：数据库异常重启时，通过 LSN 定位需要恢复的日志范围
二、undo log：事务回滚与 MVCC 的核心载体
1. 逻辑日志的特性
undo log 是 InnoDB 实现事务原子性（ACID 中的 A）和 MVCC（多版本并发控制）的关键，记录的是数据修改前的反向操作，例如 "将数据页 0x123 的第 100 字节从 0x45 恢复为 0x36"。
2. MVCC
MVCC 即 Multi - Version Concurrency Control，多版本并发控制 ，是一种在数据库管理系统中广泛应用的并发控制方法，用于实现对数据库的并发访问 ，也可在编程语言中实现事务内存。主要依赖于数据库记录中的 隐式字段、undo log 日志、readView
MVCC 最主要的功能是确定在并发的环境下，可以确定用户到底要使用的是哪个版本。
隐藏字段
| 隐藏字段 | 含义 |
|---|---|
| DB_TRX_ID | Database Transaction ID 事务 ID，最近修改事务 ID，记录插入这条记录或最后一次修改该记录的事务 ID。 |
| DB_ROLL_PTR | Database Roll Point 回滚指针，指向这条记录的上一个版本，用于配合 undo log，指向上一个版本。 |
| DB_ROW_ID | Database Row ID 隐藏主键，如果表结构没有指定主键，将会生成该隐藏字段。 |
undo log
- 回滚日志，在 insert、update、delete 的时候产生的便于数据回滚的日志。
- 当 insert 的时候，产生的 undo log 日志只在回滚时需要，在事务提交后，可被立即删除。
- 而 update、delete 的时候，产生的 undo log 日志不仅在回滚时需要，mvcc 版本访问也需要，不会立即被删除。
版本链 和 readView
undo log 通过构建数据版本链实现历史数据访问：

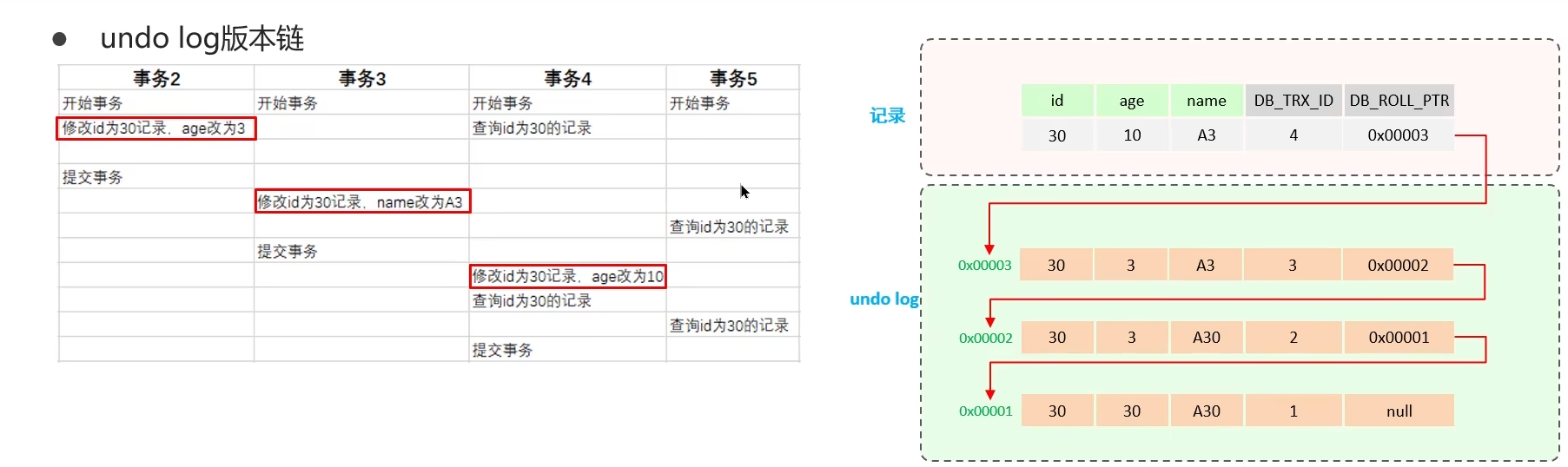

- 版本链：每个数据行通过 trx_id 和 roll_ptr 字段链接多个历史版本
类似于上图，将多个版本形成一个链表。
- Read View：事务启动时生成的快照，包含当前活跃事务 ID 列表，通过比较 trx_id 判断版本可见性
ReadView（读视图）是快照读 SQL 执行时 MVCC 提取数据的依据，记录并维护系统当前活跃的事务（未提交的）id。
readView 又分为当前读和快照读
- 当前读：
- 读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。对于我们日常的操作，如：select ... lock in share mode (共享锁)，select ... for update、update、insert、delete (排他锁) 都是一种当前读。
- 当有事务在读取的时候，又有一个事务来进行写操作，并且提交了，但是该事务还是能够读取到最新数据，即使是发生阻塞也要读取到最新数据。
- 快照读：简单的 select（不加锁）就是快照读，快照读，读取的是记录数据的可见版本，有可能是历史数据，不加锁，是非阻塞读；收到不同的隔离级别影响，不同的隔离级别，会有不同的结果
- Read Committed：每次 select，都生成一个快照读。
- Repeatable Read：开启事务后第一个 select 语句才是快照读的地方。（在同一个事务下无论读取多少次，读到的结果都一样）
不同的隔离级别，生成 ReadView 的时机不同：
- READ COMMITTED：在事务中每一次执行快照读时生成 ReadView。
- REPEATABLE READ：仅在事务中第一次执行快照读时生成 ReadView，后续复用该 ReadView。
ReadView 中包含的四个核心字段
| 字段 | 含义 |
|---|---|
| m_ids | 当前活跃的事务 ID 集合（Active Transaction IDs），记录了在创建 ReadView 时，数据库中所有尚未提交的事务 ID。 |
| min_trx_id | 最小活跃事务 ID（Minimum Transaction ID），是 m_ids 集合中最小的事务 ID，用于判断事务的可见性。 |
| max_trx_id | 预分配事务 ID（Maximum Transaction ID），值为当前最大事务 ID + 1（因为事务 ID 是自增的），用于界定事务 ID 的范围。 |
| creator_trx_id | ReadView 创建者的事务 ID（Creator Transaction ID），标识创建该 ReadView 的事务。 |
MVCC 小结
MySQL 中的多版本并发控制。指维护一个数据的多个版本，使得读写操作没有冲突
- 隐藏字段：
① trx_id (事务 id)，记录每一次操作的事务 id，是自增的
② roll_pointer (回滚指针)，指向上一个版本的事务版本记录地址 - undo log：
① 回滚日志，存储老版本数据
② 版本链：多个事务并行操作某一行记录，记录不同事务修改数据的版本，通过 roll_pointer 指针形成一个链表 - readView 解决的是一个事务查询选择版本的问题
- 根据 readView 的匹配规则和当前的一些事务 id 判断该访问那个版本的数据
- 不同的隔离级别快照读是不一样的，最终的访问的结果不一样
- RC：每一次执行快照读时生成 ReadView
- RR：仅在事务中第一次执行快照读时生成 ReadView，后续复用
小结：
回滚日志，用于记录数据被修改前的信息，作用包含两个：提供回滚 和 MVCC (多版本并发控制)。undo log 和 redo log 记录物理日志不一样，它是逻辑日志。
- 可以认为当 delete 一条记录时，undo log 中会记录一条对应的 insert 记录，反之亦然，
- 当 update 一条记录时，它记录一条对应相反的 update 记录。当执行 rollback 时，就可以从 undo log 中的逻辑记录读取到相应的内容并进行回滚。
undo log 可以实现事务的一致性和原子性
三、bin log：MySQL 服务器层的增量记录
1. 逻辑日志的定位
bin log 是 MySQL 服务器层（而非存储引擎）的日志，记录所有修改数据的 SQL 语句或数据行变更，用于实现：
- 基于时间点的恢复（Point-in-Time Recovery）
- 主从复制（Master-Slave Replication）
- 审计追踪（需配合其他工具）
这里就只简单说说主从复制的原理。
- bin log 存在于主节点，功能是 记录所有修改数据的 SQL 语句或数据行变更。
- 而在从节点存在一个 IO 线程，这个线程只干一件事，就是去读 bin log 中的日志，并记录到 relay log （中继日志）中。
- 另外从节点还有一个 SQL 线程，这个线程用于将中继日志记录到的语句，写入从节点中，进而实现数据同步。
2. 三种日志格式
| 格式 | 记录内容 | 优点 | 缺点 |
| Statement | SQL 语句文本 | 日志体积小 | 可能导致主从数据不一致（如 UUID ()） |
| Row | 数据行的前后镜像 | 绝对一致性 | 日志体积大（可能是 SQL 的 10 倍） |
| Mixed | 自动切换上述两种格式 | 平衡一致性与体积 | 存在格式切换的不确定性 |
3. 写入与复制流程
- 两阶段提交：bin log 与 redo log 通过 XID（事务 ID）关联，保证提交的原子性
- sync_binlog：控制 bin log 刷盘策略（0 = 由 OS 控制，1 = 每次提交刷盘，n = 每 n 次提交刷盘）
四、核心区别对比表
| 特征 | redo log | undo log | bin log |
| 所属模块 | InnoDB 存储引擎 | InnoDB 存储引擎 | MySQL 服务器层 |
| 日志类型 | 物理日志（数据页修改） | 逻辑日志（反向操作） | 逻辑日志（SQL / 行变更） |
| 作用 | 事务持久化 | 事务回滚 / MVCC | 增量备份 / 主从复制 |
| 写入时机 | 事务修改时异步生成 | 事务修改前生成 | 事务提交时同步写入 |
| 存储位置 | ib_logfile * 文件 | 回滚段（共享表空间或独立表空间） | 主机文件系统（路径由 log_bin 指定） |
| 日志格式 | 专有格式（ibd） | 专有格式 | Statement/Row/Mixed |
| 生命周期 | 由 Checkpoint 控制 | 由 Purge 线程清理 | 由 expire_logs_days 控制（默认 0 不自动删除） |
五、典型应用场景
1. 事务故障恢复
- 崩溃恢复：InnoDB 通过 redo log 重做未提交的事务，通过 undo log 回滚已提交但未持久化的事务
- 手动回滚：ROLLBACK 语句通过 undo log 执行反向操作，快速撤销事务影响
2. 高可用性架构
- 主从复制：bin log 作为主库与从库的数据桥梁，实现异步复制（默认）、半同步复制（增强一致性）
- 数据备份：通过 mysqldump 结合 bin log，实现基于时间点的精确恢复
3. 并发控制
- MVCC 读：通过 undo log 的版本链，实现读不阻塞写，提升高并发场景下的性能
- 锁优化：减少行锁使用，降低锁竞争导致的性能瓶颈
六、最佳实践建议
- redo log 配置：根据业务 IO 特性调整日志文件大小（innodb_log_file_size），建议设置为可用内存的 25%-50%
- undo log 管理：定期监控回滚段空间使用（SHOW ENGINE INNODB STATUS），避免长事务导致的空间膨胀
- bin log 安全：生产环境建议使用 Row 格式（binlog_format=ROW），并开启 bin log 加密（binlog_encryption=ON）
- 性能平衡：通过 sync_binlog=1+innodb_flush_log_at_trx_commit=1 实现强一致性，或根据容忍度调整参数提升写入性能
总结
三大日志系统犹如数据库的 "三驾马车"：redo log 保障数据不丢失，undo log 维护事务原子性与数据多版本，bin log 构建增量复制与恢复体系。理解它们的底层原理，不仅能帮助我们优化数据库性能，更能在故障处理、架构设计时做出正确决策。当遇到事务异常、主从延迟或空间占用过高等问题时，从这三大日志入手分析，往往能快速定位到核心原因。
（注：本文原理图可根据实际需求绘制，建议包含 redo log 写入流程、undo log 版本链结构、bin log 主从复制架构等示意图，帮助读者更直观理解日志机制。）
