usb端点笔记

端点：端点是USB设备的唯一可识别部分，其是主机和设备之间的通信流的终点。是一个USB设备或主机上的一个数据缓冲区，用来存放和发送USB的各种数据。（逻辑上）

接口：可以理解为一个功能。（物理功能）

配置：对接口的组合，在连接期间选定是那种组合。（逻辑上）

一般情况下，通常把工作在什么模式下的端点就叫什么端点，例如：控制端点、批量端点、同步端点和中断端点。

端点0，是设备的默认控制端点，在设备上电后就存在并可以使用，在Set Config之前所有的传输都是通过端点0传输的。  所有USB设备需要实现一个默认的控制方式, 它就是既能输入也能输出的端点0, Host通过这端点0获取设备的描述、配置、状态，对设备进行设置。

一个设备只有一个设备号，有若干端点，在一个配置中，不同接口的端点号不同，端点号是唯一的，就像是例子中的教室，可能在不同配置中，同一个端点属于了不同的接口，就像是一个教室，在不同的配置中可以是教室也可以是考场。但是其端点号不可改变。端点0不独立属于任何配置和任何接口，是归属于USB设备

一个设备有一个或多个配置，一个配置就是一个功能集合（即是接口的集合），一个接口就是一个功能，一个接口可以有一个或多个端点，一个设备最多有16个端点（即0-15），通过端点号区分（也就是 bEndpointAddress端点地址）

一个设备必须至少有一个端点0且一定是控制类型的端点。端点0不独立属于任何配置和任何接口，是归属于USB设备。

• 控制端点（Control Endpoint）：所有USB设备都必须具有端点0，用于设备枚举、配置设置以及状态查询等控制操作。
• 中断端点（Interrupt Endpoint）：主要用于周期性地发送小量且时间敏感的数据，如键盘、鼠标事件等。
• 批量端点（Bulk Endpoint）：处理大量非实时的数据传输，适合文件传输、打印机作业等应用。
• 同步端点（Isochronous Endpoint）：设计用于连续流式传输，例如音频和视频流，这类数据传输对带宽和定时要求严格。

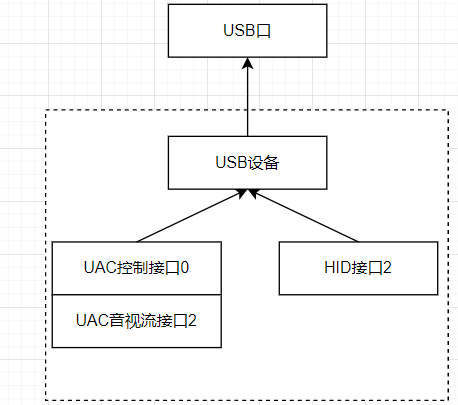

复合设备（composite device）：具有多个接口并由接口来实现功能的设备叫USB复合设备。

显示如下：

其根节点必是通过USB Composite Device(usbccgp.sys)来驱动，其子节点的硬件ID 必带MI_0X,并且所有设备其享一组PID和VID.

USB复合设备的配置描述符 一次获取完整后，再由系统驱动根据其接口功能的不同，而进行逻辑拆分组合，生成逻辑设备。

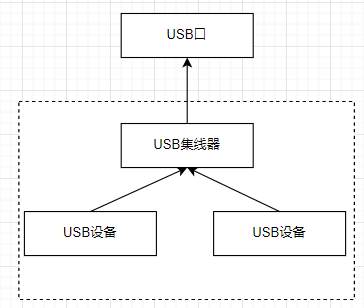

组合设备(compound device)：多个USB通过HUB连接来实现多个功能的设备叫USB组合设备

显示如下：
