硬件须知的基本问题2
目录
1、典型电路
1. DC5V 转 DC3.3V 电路
2. 通信电路
2、STM32F103RCT6 最小系统如何设计搭建电路
1. 电源电路
2. 复位电路
3. 时钟电路
4. 下载电路
5. 单片机连接连接
3、请列举你所知道的二极管型号？
1. 整流二极管
2. 小信号二极管
3. 肖特基二极管
4. 超快速恢复二极管
5.齐纳二极管
4、请列举你所知道的三极管型号，并表明属于哪种类型？
1、NPN三极管
2、PNP三极管
3、场效应管
4、双极型晶体管
5、中继型晶体管
6、功率型晶体管
5、请写出下列图片所对应的元器件名称
1、典型电路
1. DC5V 转 DC3.3V 电路
LDO（低压差稳压器）类型：AMS1117：是一款低压差线性稳压器，可以将5V电源转换为3.3V。AMS1117具有内置电流限制和过热保护。其工作原理是通过线性调节将输入的5V电压降低至3.3V，适用于对电源噪声敏感的电路。
DC-DC（开关电源）类型：MP1584EN 和 LM2596：这两款是常见的DC-DC降压转换器，适合将5V转换为3.3V。这些转换器采用开关稳压技术，比LDO效率更高，适用于功耗要求较高的应用。它们通常提供更高的转换效率（高达90%），可以显著减少发热。
2. 通信电路
1）串口通信电路（ESP8266 WIFI模块）：ESP8266是一个集成了Wi-Fi通信功能的微控制器，通常用于物联网应用。它通过串口（UART）与其他微控制器或计算机通信。你需要配置适当的波特率（通常为115200），并通过串口进行数据传输。
2）单总线通信电路（温湿度传感器 DHT11）：DHT11传感器是一种低成本的温湿度传感器，采用单总线协议进行数据传输。通过一个数据引脚传输温湿度数据。你需要使用一个定时器或中断来读取数据，数据协议是通过时序控制的。DHT11的工作电压为3.3V或5V。
3）SPI通信（SPI类型的LCD屏幕）：**SPI (Serial Peripheral Interface)**是一种高速串行通信协议，通常用于与LCD显示屏等设备进行数据交换。SPI协议包括四条信号线：MISO（主输入从输出），MOSI（主输出从输入），SCK（时钟信号），CS（片选）。LCD显示屏通常使用SPI协议与主控单元（如单片机）通信。
4）IC通信（MAX30102模块）：MAX30102是一款集成光电传感器和IR传感器的生物监测模块，常用于心率监测、血氧监测等应用。它通常通过I2C或SPI协议与微控制器进行通信。MAX30102模块的输出数据需要通过相应的通信协议进行读取和处理。
5）485通信电路（SP3485）：RS-485是一种差分串行通信协议，常用于工业控制和长距离数据传输。SP3485是一款RS-485收发器，它可以将TTL信号转换为RS-485标准的差分信号，从而实现更远距离的稳定通信。常用于多点通信系统。
6）CAN总线电路（TJA1050T）：CAN (Controller Area Network) 是一种常用于汽车、工业自动化等领域的串行通信协议。TJA1050T是一个CAN总线收发器，它将微控制器的TTL信号转换为CAN协议所需的差分信号。CAN总线具有较强的抗干扰能力，适合复杂环境中的数据传输。
2、STM32F103RCT6 最小系统如何设计搭建电路
电源、复位电路、时钟电路、下载电路、单片机
1. 电源电路
电压要求：STM32F103RCT6 的工作电压范围是 2.0V 到 3.6V，通常使用 3.3V 电源供电。可以使用 LDO 稳压器（如 AMS1117）将 5V 电源转化为 3.3V，或者使用 DC-DC 降压转换器 以提高效率。
2. 复位电路
NRST引脚：STM32F103RCT6 的 NRST 引脚用于复位微控制器。你需要一个 外部复位电路 来确保微控制器能够正确启动。通常使用一个 电容 和 电阻 构成复位电路。
电阻：10kΩ（连接 NRST 引脚与 3.3V）
电容：100nF（连接 NRST 引脚与地，确保微控制器在上电时有一个复位脉冲）
3. 时钟电路
外部晶振：STM32F103RCT6 提供了高精度的时钟源，但需要连接一个 外部晶振 或 陶瓷振荡器 来提供稳定的时钟信号。
常用的晶振频率为 8MHz 或 16MHz。
晶振需要连接到 X1 和 X2 引脚，通常还需要两个负载电容（例如：22pF）。
IO口电路
GPIO引脚：STM32F103RCT6 提供了丰富的 I/O 引脚，这些引脚用于连接外部设备。如果你只是要实现一个最小系统，通常不需要所有的引脚，但可以设计一部分 I/O 引脚与外部 LED 或按键连接。
示例：使用一个 LED 连接到某个 GPIO 引脚并通过限流电阻（通常为 330Ω）控制 LED 的亮灭。
4. 下载电路
SWD接口：STM32F103RCT6 支持 SWD（Serial Wire Debug） 调试接口，用于程序烧录和调试。通常在最小系统中，需要连接 SWD 接口，以便使用调试工具（如 ST-Link）进行开发和调试。
引脚包括 SWDIO、SWCLK 和 NRST（有时也需要连接到 NRST 引脚）。
电容和去耦电路
STM32F103RCT6 的电源引脚需要一些去耦电容来减少噪声，并保证稳定的电压供应。
100nF 和 10uF 电容：分别连接到 VCC 和 GND，引脚靠近微控制器电源引脚，减少电源噪声。
5. 单片机连接连接
以下是最小系统电路的连接要点：
VCC（3.3V）连接到 VDD。
GND 连接到地。
NRST 引脚连接到一个电阻（10kΩ）和电容（100nF），并可以选择性地添加一个复位按钮。
外部晶振（如 8MHz 或 16MHz）连接到 X1 和 X2 引脚，负载电容连接到地。
SWDIO 和 SWCLK 引脚提供调试接口。
需要适当的 电源滤波电容，如 100nF（靠近 VCC 引脚）和 10uF 电容。
3、请列举你所知道的二极管型号？
1. 整流二极管
如1N4001-1N4007等，主要用于将交流电转换为直流电。
2. 小信号二极管
如1N4148等，主要用于小信号放大、检波、调制等电路。
3. 肖特基二极管
如1N5817-1N5819等，具有优异的开关性能和低损耗特性，适用于高频、高速电路。
4. 超快速恢复二极管
如UF4007等，结合了整流二极管和肖特基二极管的优点，适用于高效率、高可靠性的电源应用。
5.齐纳二极管
如1N4733A-1N5228B等，主要用于电压稳压、过压保护等电路，能够在反向偏置下稳定工作，并提供一定的齐纳电压，用于电压调节和保护。
4、请列举你所知道的三极管型号，并表明属于哪种类型？
1、NPN三极管
NPN三极管是一种常见的三极管型号。它的尺寸通常为TO-92或TO-126。NPN三极管是一种双极型晶体管，其特点是电流流向从发射极到集电极，可以放大电流信号。NPN三极管通常用于放大电路、开关电路和稳压电路等领域。
2、PNP三极管
PNP三极管是与NPN三极管相对应的三极管型号。它的尺寸也通常为TO-92或TO-126。PNP三极管电流流向与NPN三极管相反，从集电极到发射极。PNP三极管也可以放大电流信号，并且通常用于与NPN三极管一起组成电路。
3、场效应管
场效应管是一种常见的半导体器件，其特点是可以通过控制栅极电压来控制漏极电流。场效应管的尺寸通常为TO-92或SOT-23。场效应管分为N沟道型和P沟道型两种，分别对应N型材料和P型材料。
4、双极型晶体管
双极型晶体管是一种具有两个PN结的晶体管。其尺寸通常为TO-92或SOT-23。双极型晶体管可以放大电流和电压信号，通常用于放大电路和开关电路等领域。
5、中继型晶体管
中继型晶体管是一种具有较高功率和较高频率的晶体管。其尺寸通常为SOT-89或SOT-223。中继型晶体管通常用于射频放大器和微波电路等领域。
6、功率型晶体管
功率型晶体管是一种具有较高功率的晶体管。其尺寸通常为TO-220或TO-247。功率型晶体管通常用于功率放大器和开关电源等领域。

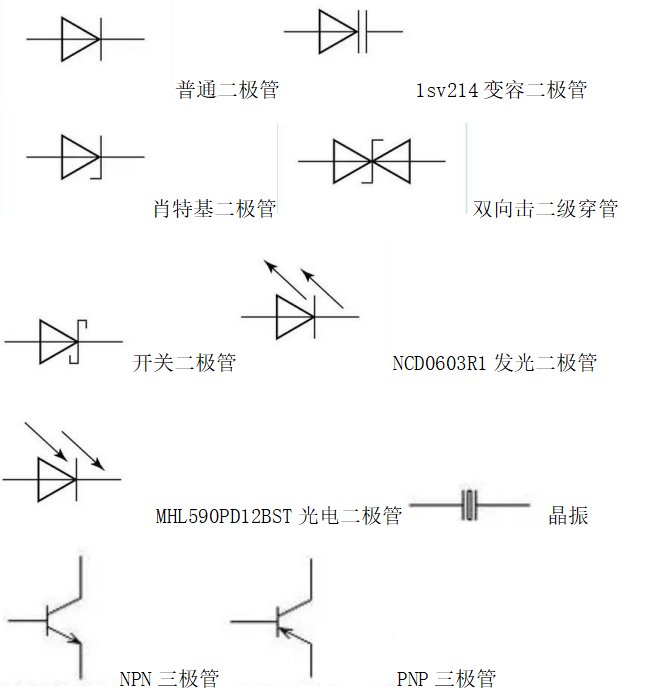

5、请写出下列图片所对应的元器件名称
