STM32的开发环境介绍

目录

STM32软件环境

        Keil软件在线安装

        其他软件环境安装

STM32开发的几种方式

STM32寄存器版本和库函数版本

标准外设库的作用：

---

STM32软件环境

STM32 的集成开发环境（IDE）：编辑编译软件

常见的环境：

        (1)KEIL：也称为 MDK_ARM，收费软件

        (2)IAR： 许多全球著名的公司都在使用IAR提供的开发工具

        (3)STM32CUBEIDE：ST 官方的开发软件，免费的

        (4)VSCODE+插件

        Keil软件在线安装

                KEIL产品 官网下载 https://www.keil.com/download/product/

                器件支持包 xxxxx.pack--KEIL 官网下载 https://www.keil.arm.com/

                安装keil软件时不要有中文路径

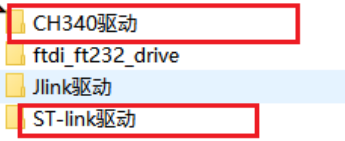

        其他软件环境安装

                ST-link 驱动安装 -- 下载程序使用 ST-LINK 下载器

                CH340 驱动安装 -- 在串口 1 的电路中 用到 CH340 进行 TTL 电平转 USB 电平

                注意：ST-LINK 安装不要和 KEIL 一个文件夹下面

        注意：

                (1) CH340 装之后，看不到效果。

                (2) ST_LINK 装完，一定保存好图标

STM32开发的几种方式

3 种方式：

寄存器                     直观、底层、代码执行效率高         可移植性差、可读性差

标准库(库函数)        移植性高、可读性强、不需            要考虑底层寄存器冗余量大

HAL 库（LL 库）     增加第三方库的接口、使用CubeMx 可视化编程调试        底层比较麻烦

无论哪一种开发方式，最终都是操作的寄存器。

ST 在推广 HAL 之后，新出的系列芯片，不支持标准库，只支持 HAL 库

STM32寄存器版本和库函数版本

        某些系列的 STM32 根据不同的使用场景和 FLASH 大小，启动文件.s 又有 cl、vl、xl、ld、md、hd 的区分，例如 STM32F10x 系列 MCU，其 cl、vl、xl、ld、md、hd 的含义如下：

        cl：互联型产品，stm32f105/107 系列

        vl：超值型产品，stm32f100 系列

        xl：超高密度产品，stm32f101/103 系列

        hd：高密度产品，FLASH 大于 128 F103xC,F103xD,F103xE

        md：中等密度产品，FLASH=64 or 128 F103x8,F103xB

        ld：低密度产品，FLASH 小于 64K F103x4,F103x6

        STM32F103ZET6 64K+512K 高密度产品

        STM32F103RCT6 48K+256K 高密度产品

        STM32F103C8T6 20K+64K 中密度产品

标准外设软件库：--从 ST 官网下载https://www.st.com.cn/zh/embedded-software/stsw-stm32054.html

标准外设库的作用：

        (1) 里面有参考例程，告诉我们各个外设如何使用

        (2) 里面有创建工程必要的文件
