SIEMENS PLC程序解读 -Serialize（序列化）SCATTER_BLK（数据分散）

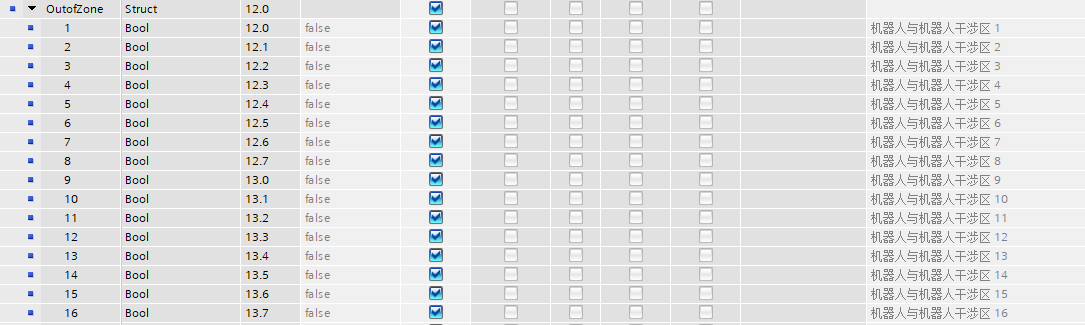

1、程序数据   第12个字节  PI

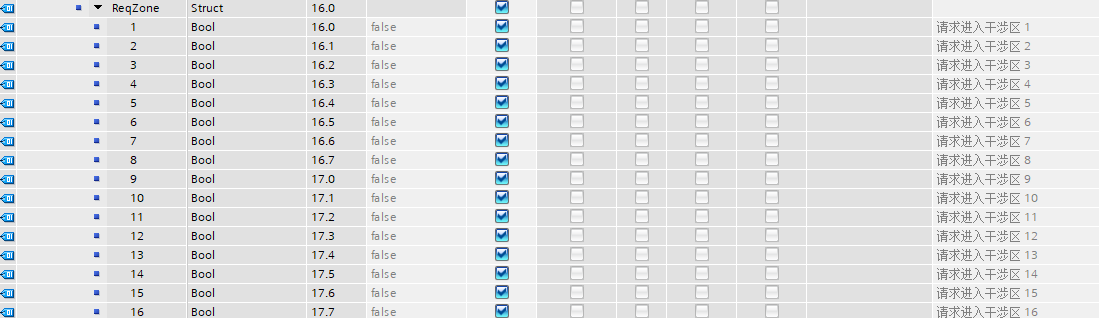

2、程序数据   第16个字节  PI

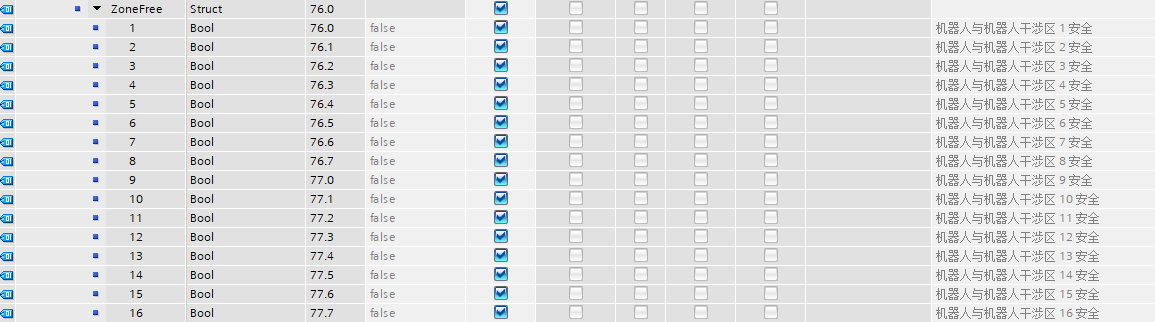

3、程序数据   第76个字节  PO

4、程序代码

2、程序解读

图中代码为 PLC 梯形图，主要包含以下指令及功能：

1. Serialize（序列化）：

   • 将 SRC_VARIABLE（Rpt_Data_Local）从 #Pos[0] 位置开始序列化，结果存入 DEST_ARRAY #Ret_Val，用于将数据转换为连续字节流以便传输或存储。

2. SCATTER_BLK（数据分散）：

   • 第一个 SCATTER_BLK：EN 使能，BYTE count_uint 定义处理单元，IN 为 Data_Local[76]，OUT 为 #Zone1_Interf[1]，COUNT_IN = 4，表示将 Data_Local[76] 起始的 4 个数据分散存储到 Zone1_Interf[1] 起始位置。
   • 第二个 SCATTER_BLK：IN 为 Data_Local[61]，OUT 为 #Zone1_Out[1]，COUNT_IN = 4，将 Data_Local[61] 起始的 4 个数据分散到 Zone1_Out[1]。
   • 第三个 SCATTER_BLK：IN 为 Data_Local[12]，OUT 为 #Zone1_Rest，COUNT_IN = 4，将 Data_Local[12] 起始的 4 个数据分散到 Zone1_Rest。

整体逻辑为：先通过 Serialize 打包数据，再利用 SCATTER_BLK 将特定本地数据（Data_Local）分散到不同目标区域（Zone1_Interf、Zone1_Out、Zone1_Rest），实现数据的组织与分配。
