路由交换实验-手动聚合与LACP

手动聚合模式

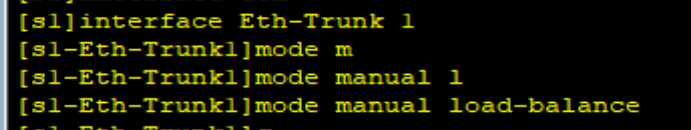

配置为手动模式

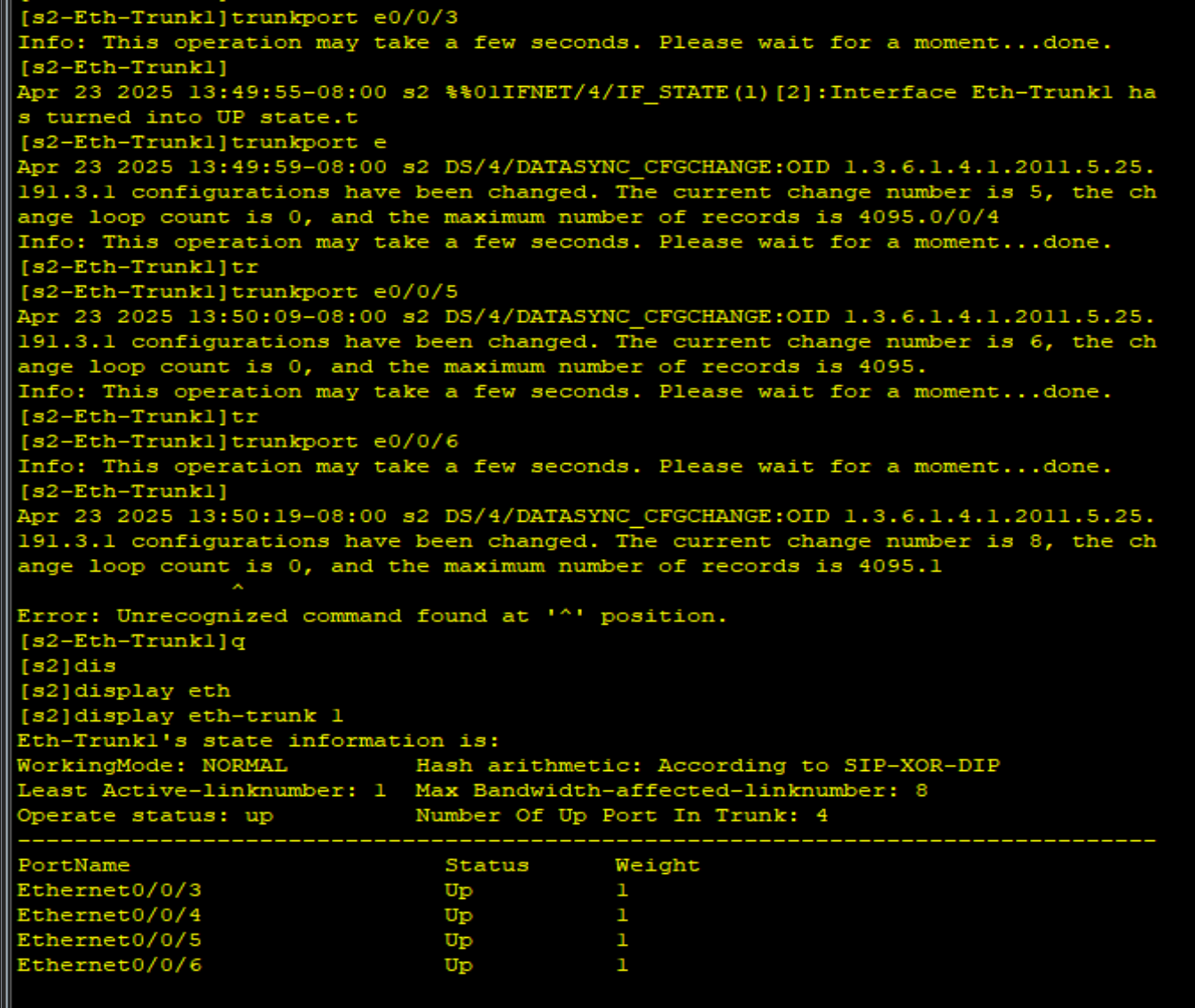

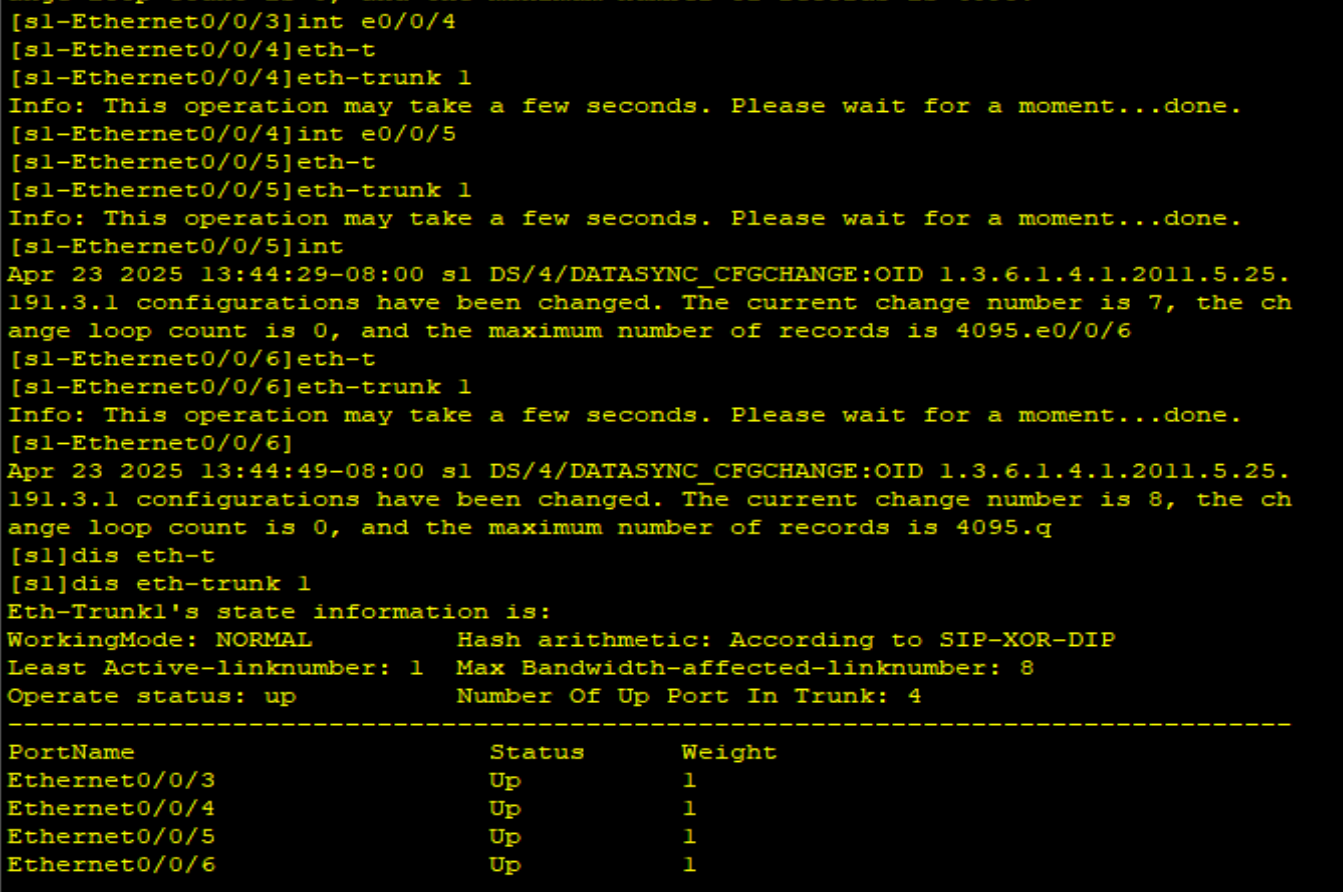

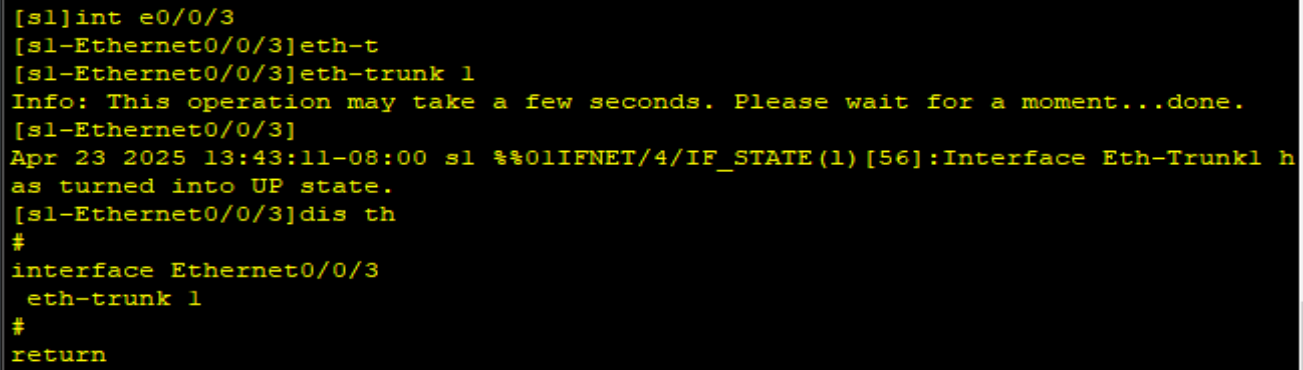

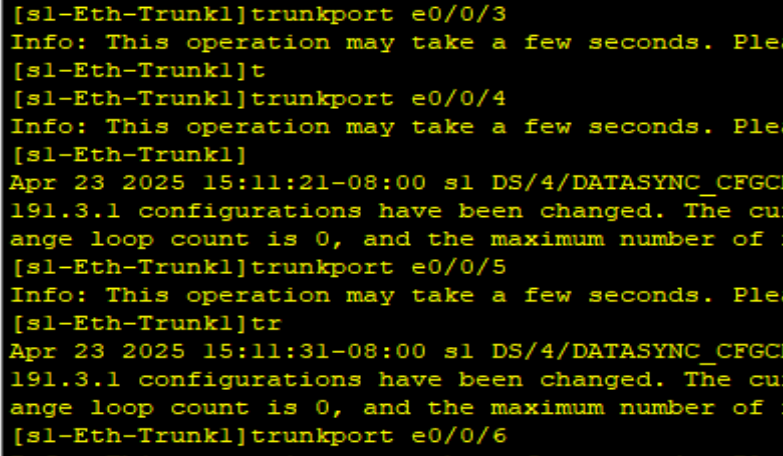

把接口e0/0/3划入trunk 1

接口e/0/04-6同上，物理状态都是up，都在聚合组1中，聚合组中最多8根

两边加入的聚合组的编号必须是一致的

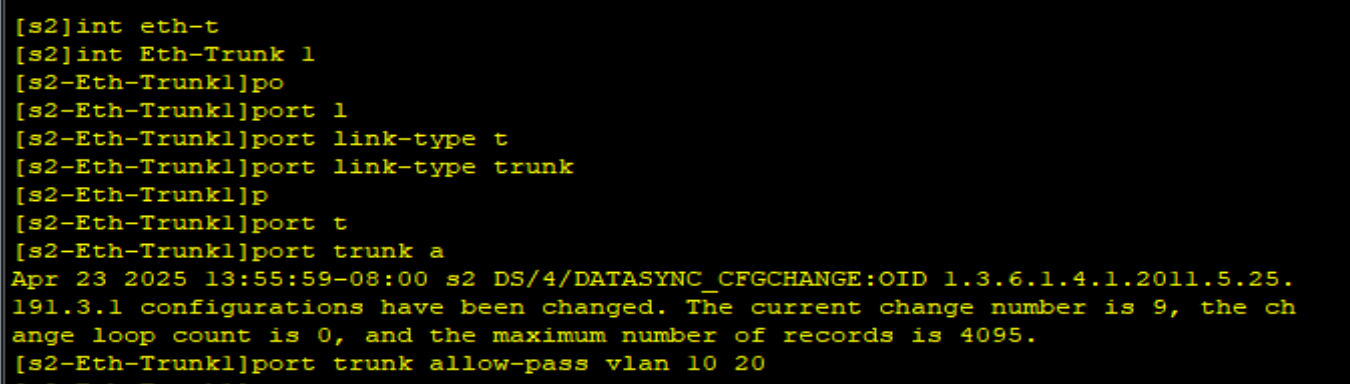

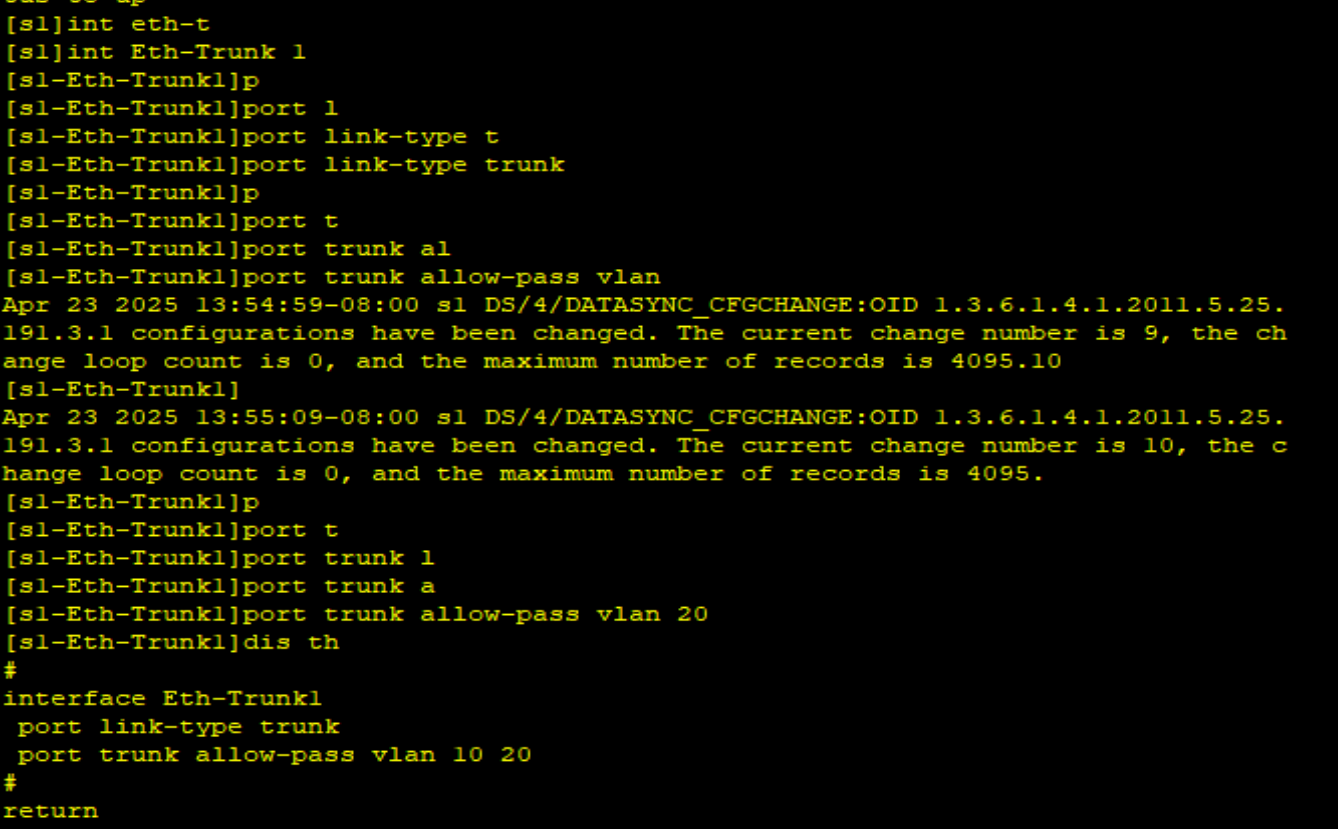

配置trunk类型，并放行

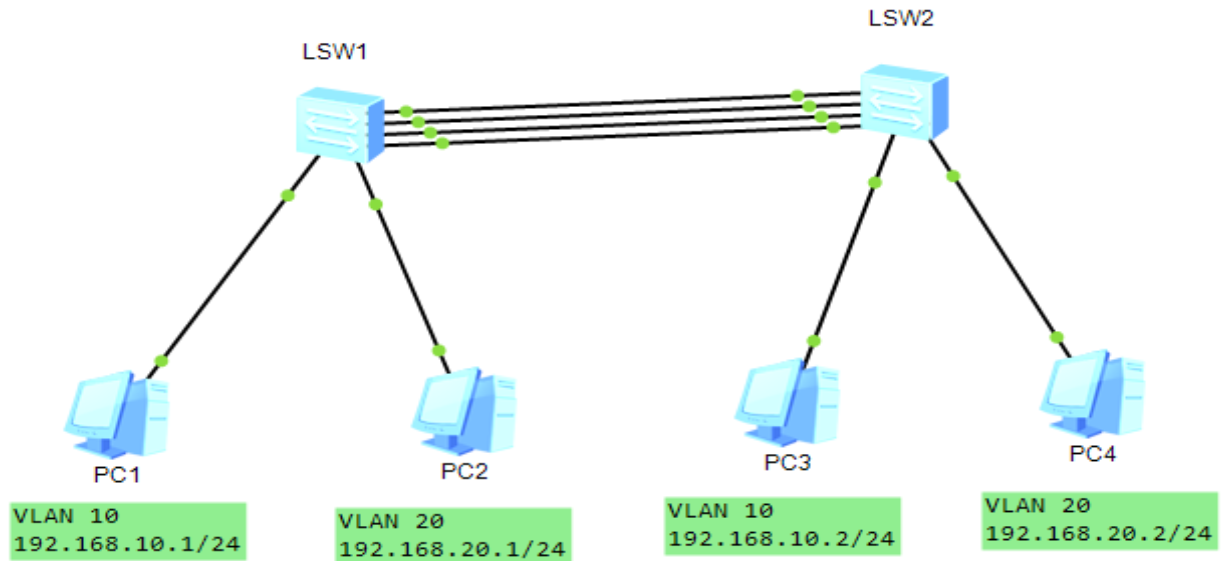

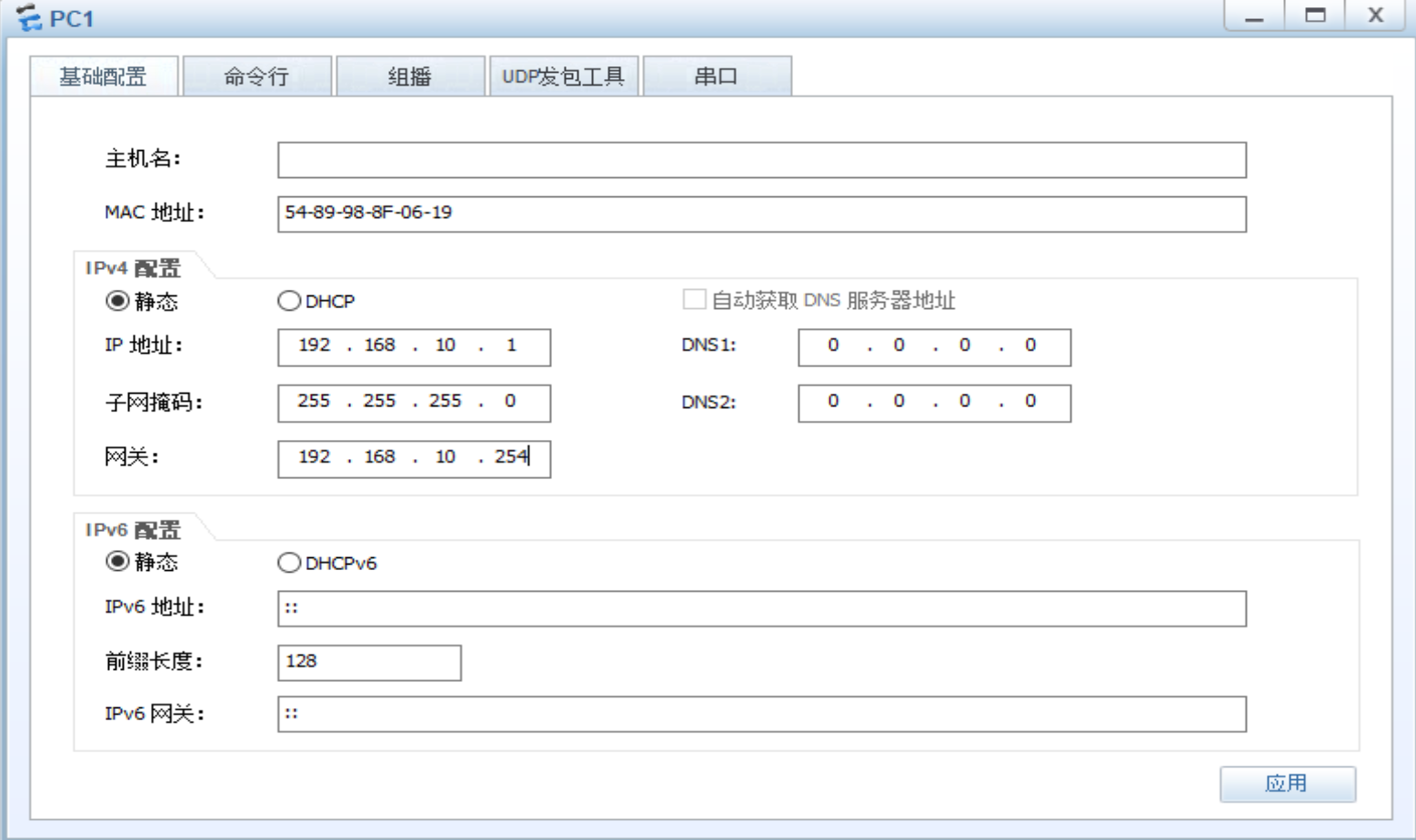

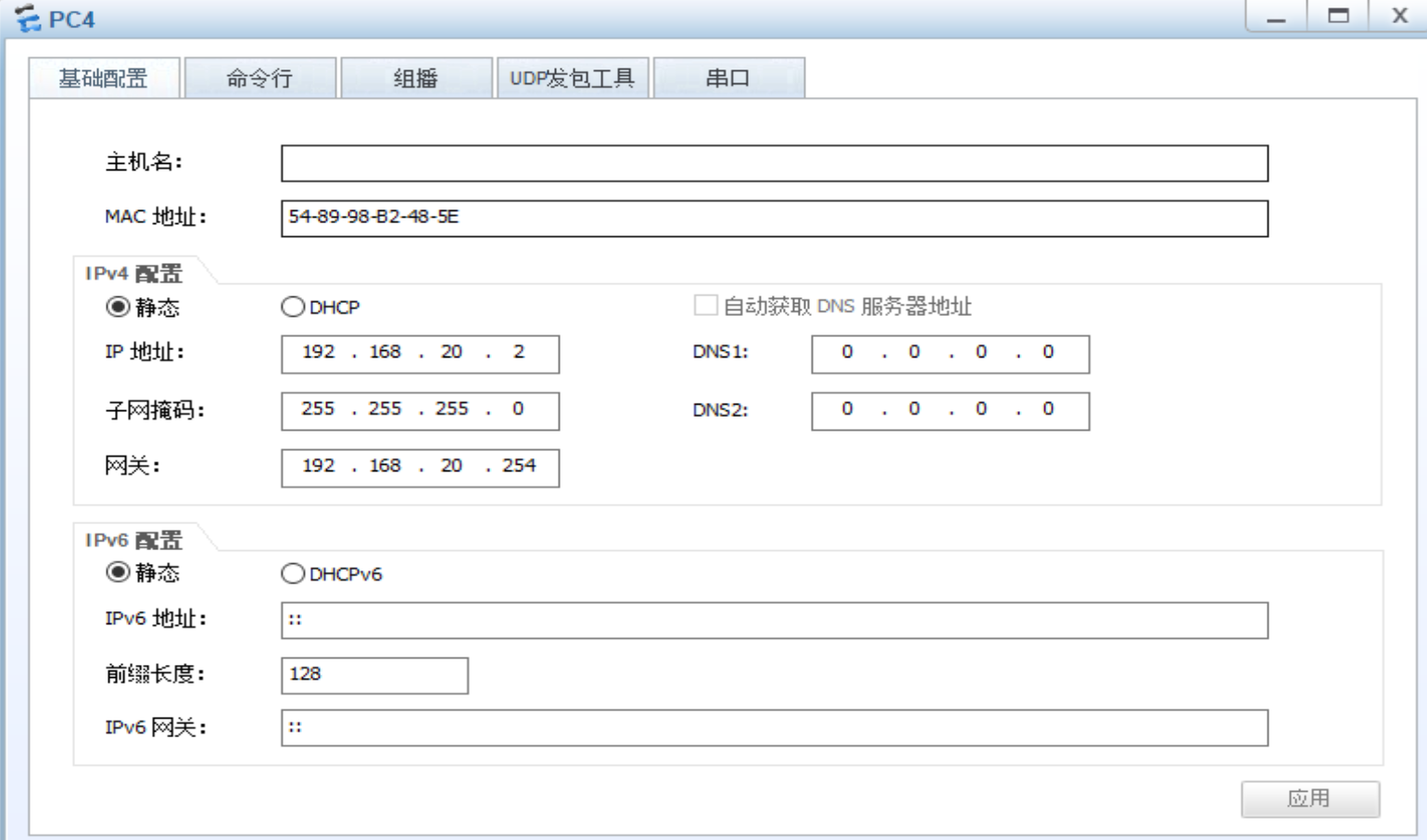

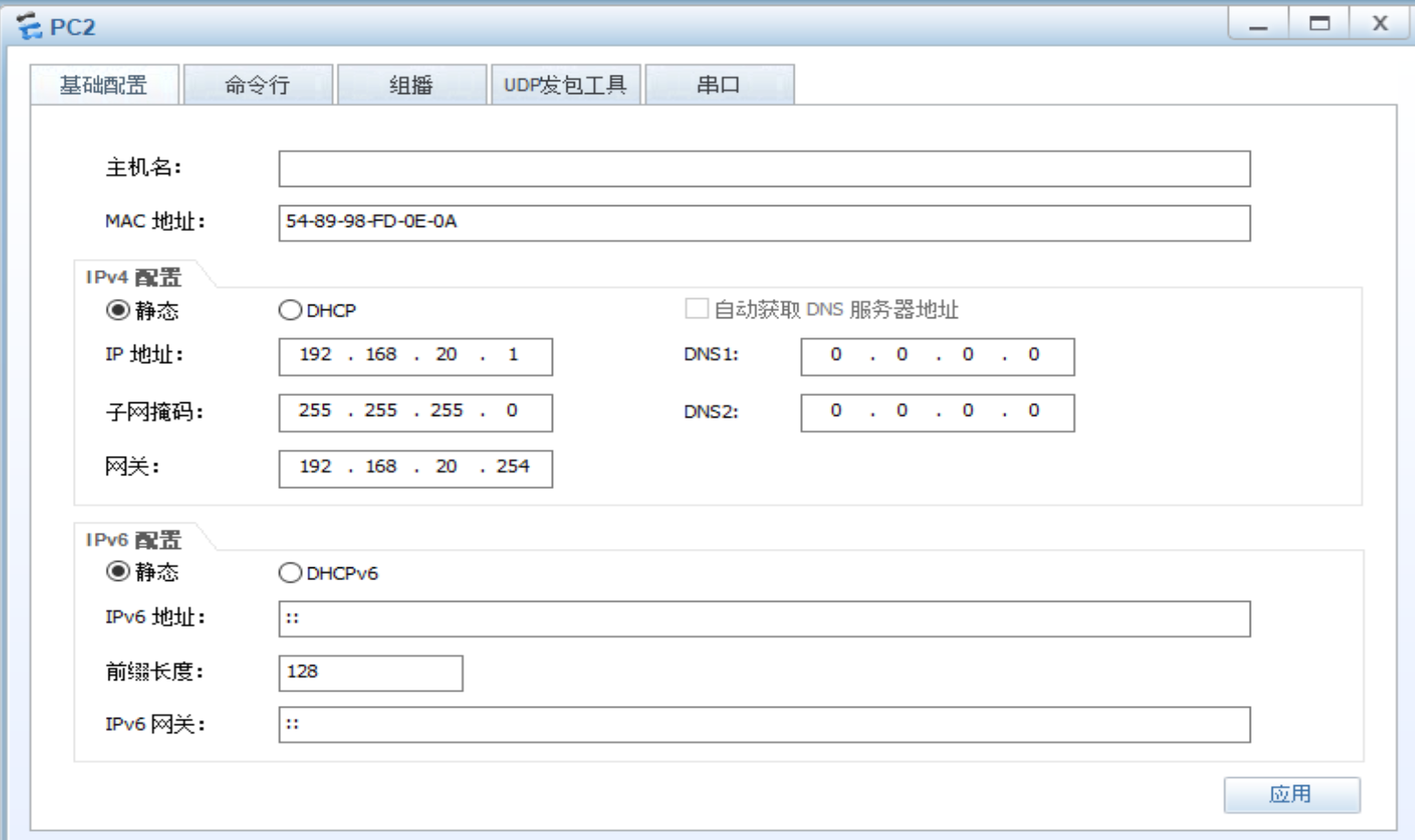

配置PC1,PC2,PC3,PC4

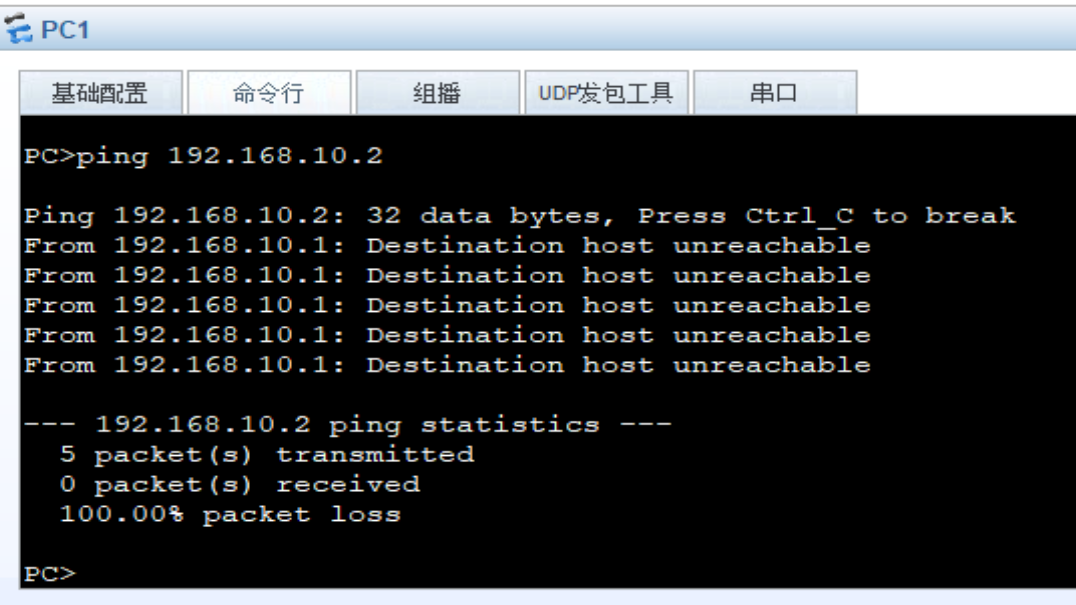

此时，PC1不能Ping通PC3

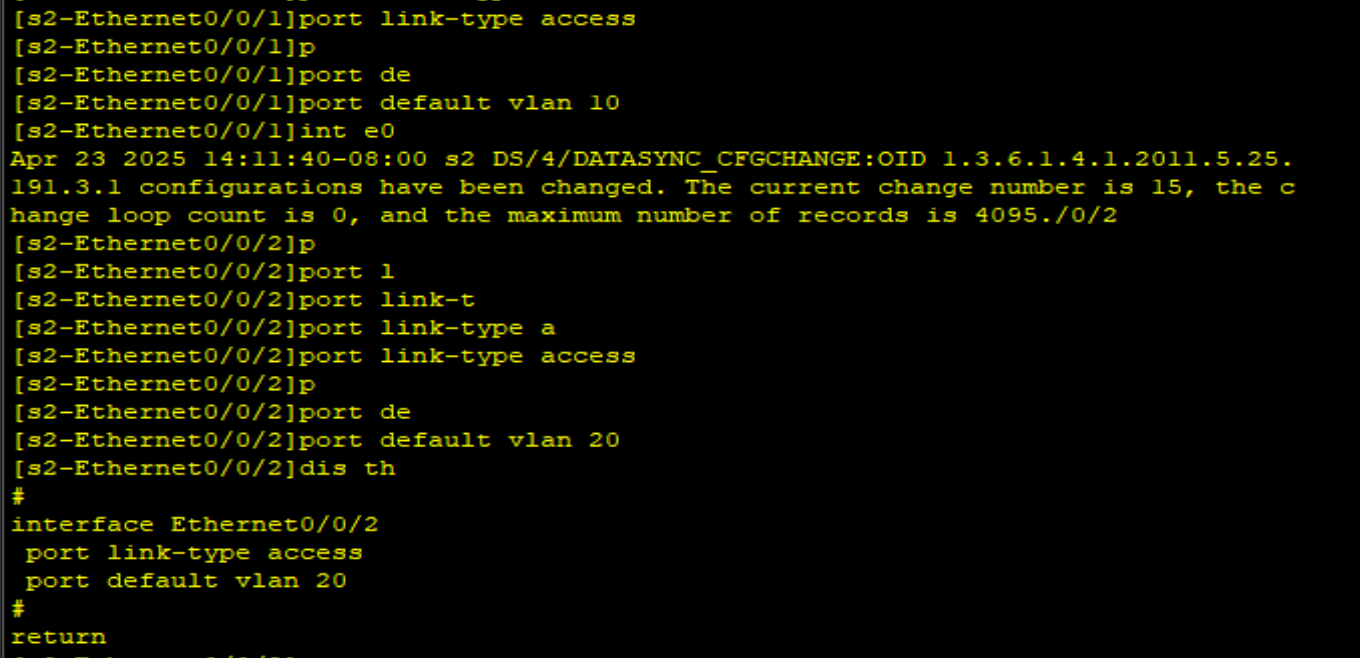

划分vlan

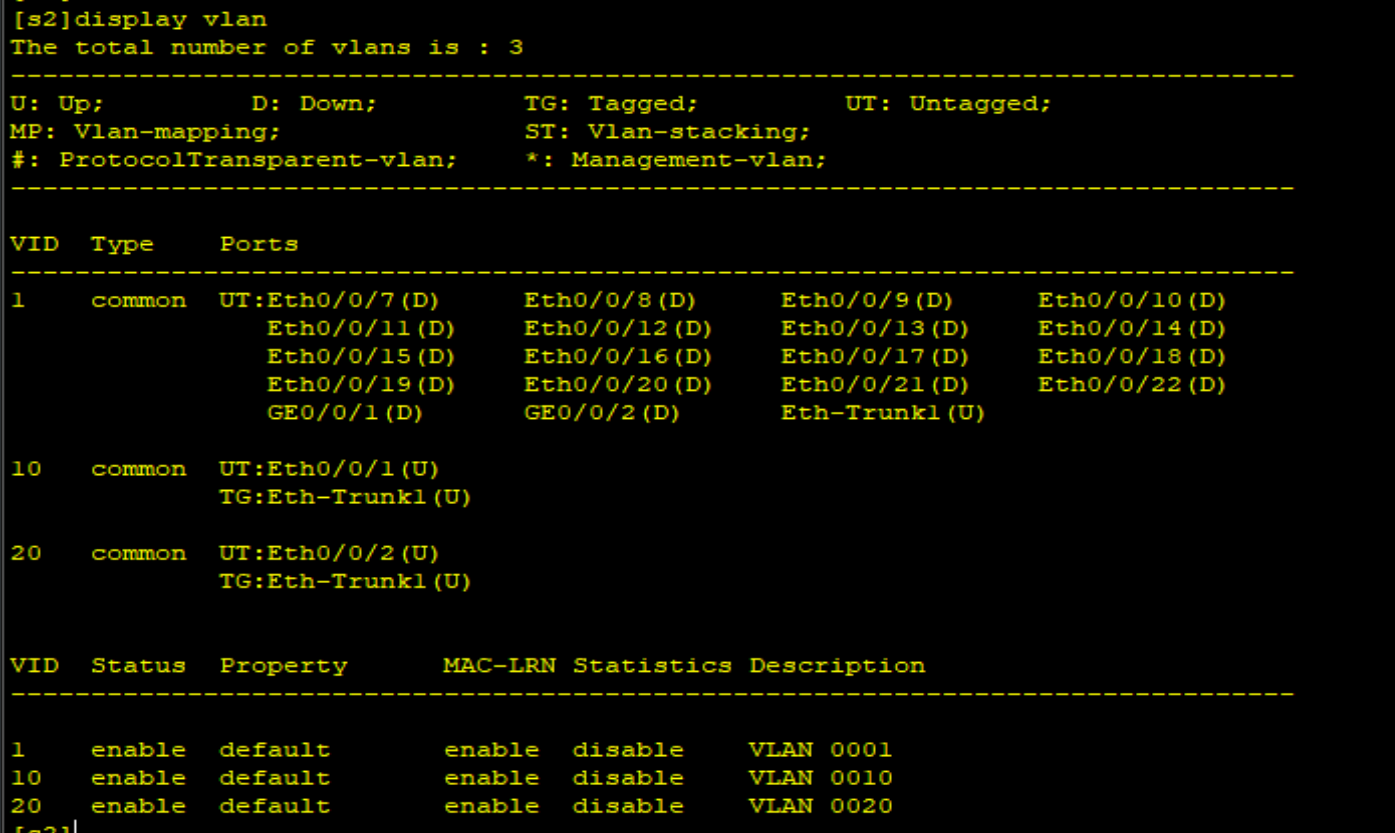

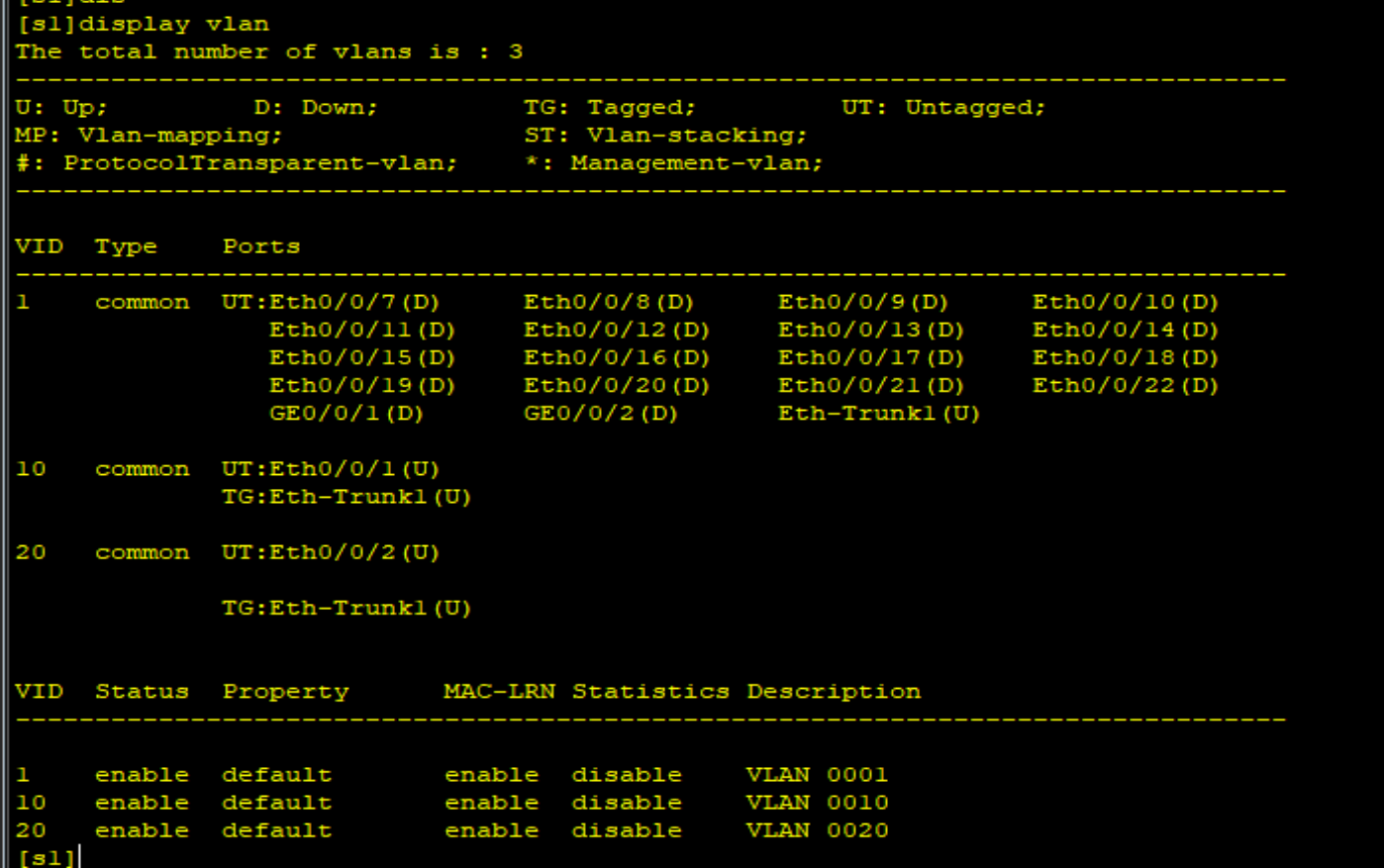

查看vlan情况

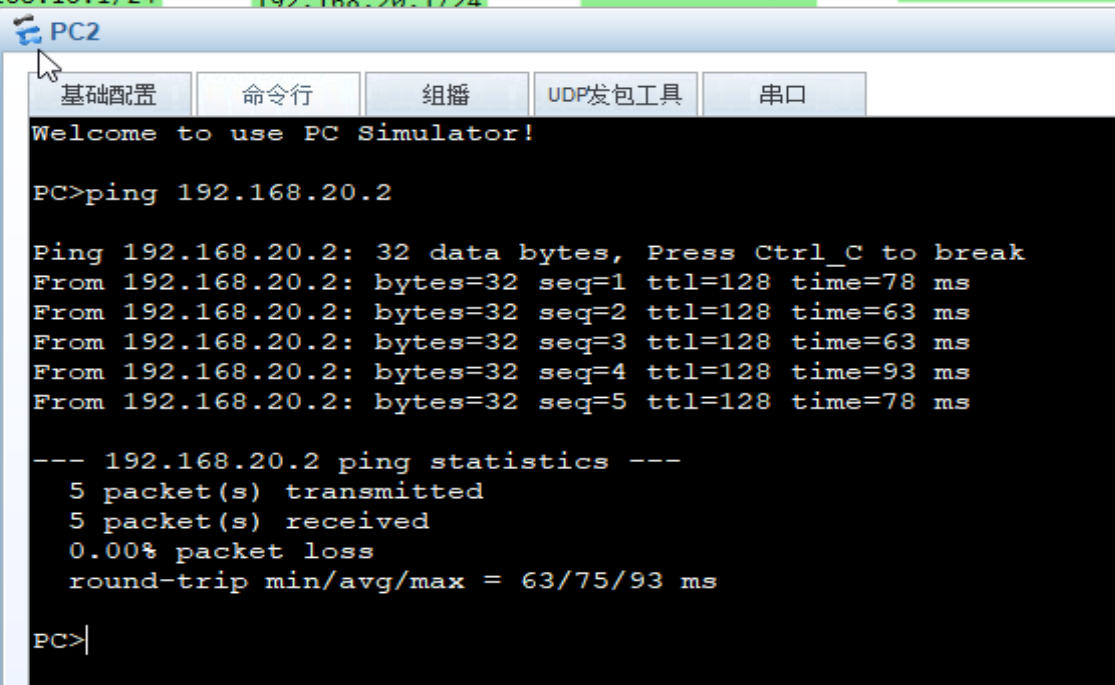

此时PC1可以ping通PC3

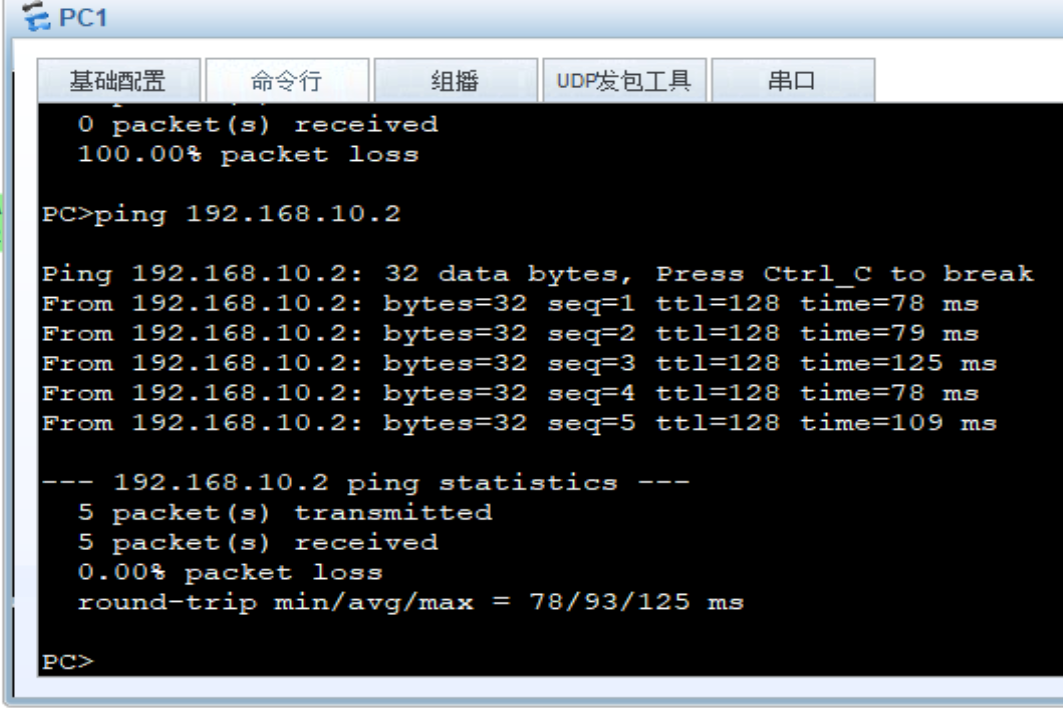

PC2可以ping通PC4

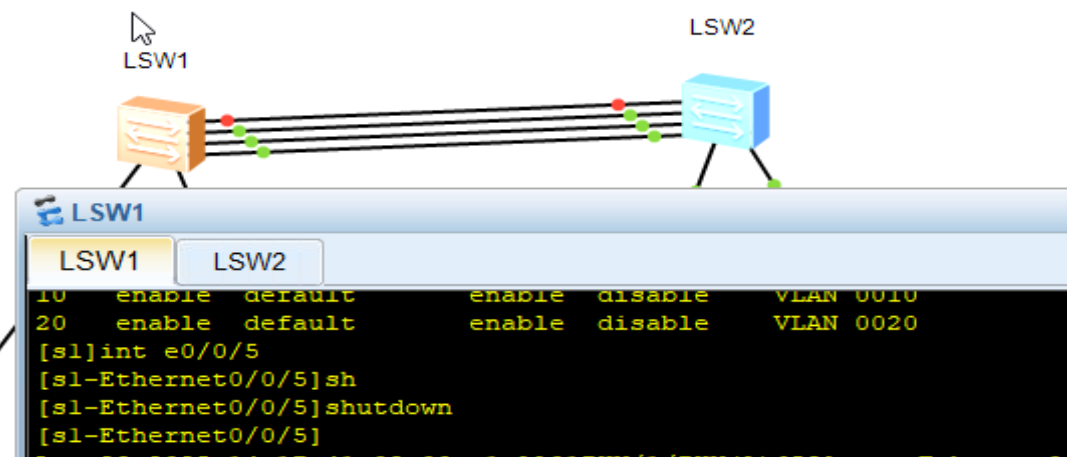

将e0/0/5 down,发现变红

出现掉包情况，这条链路在通信过程中有使用e0/0/5

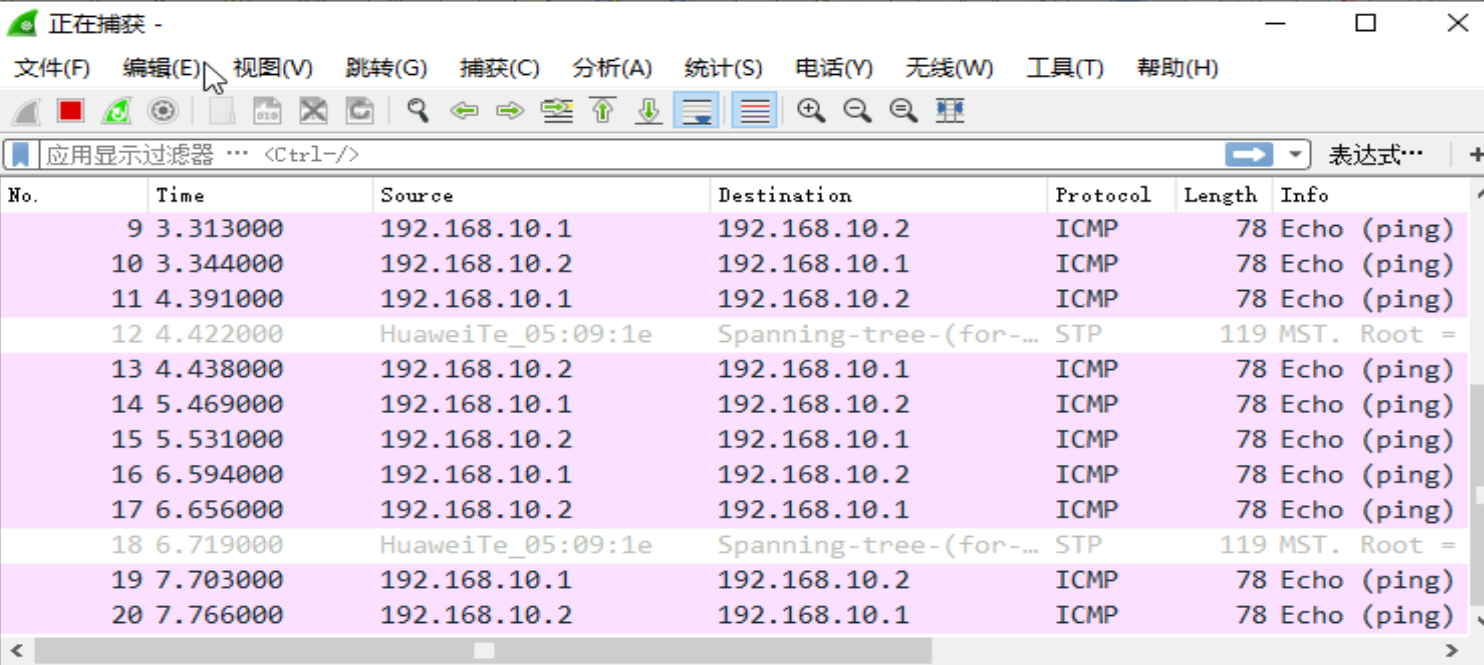

可以进行抓包来分析哪个接口在传输数据

恢复状态

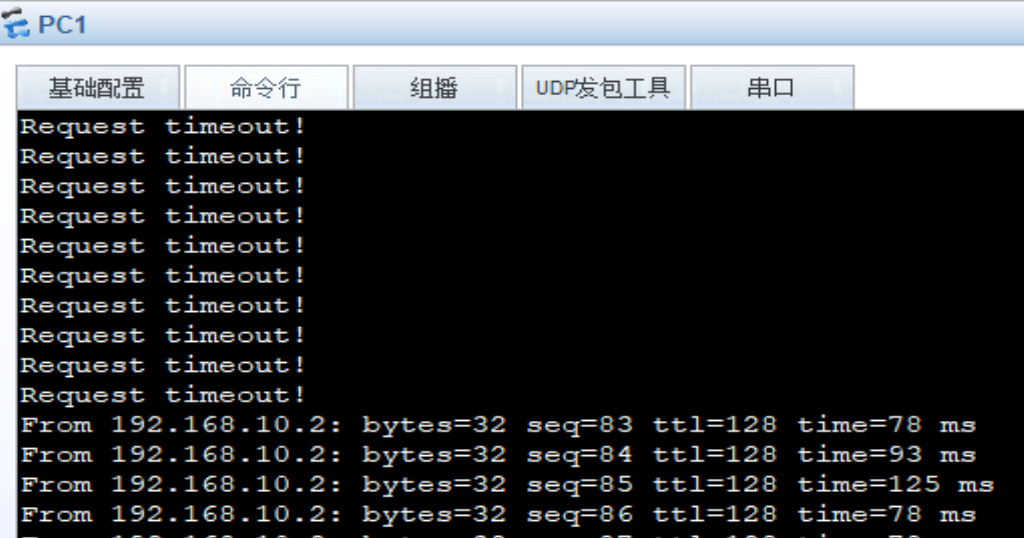

再次出现Request timeout!出现端口优先级选举的状态。在配置的过程中，端口一旦出现变化，会重新进行选举，比较设备优先级。

查看优先级

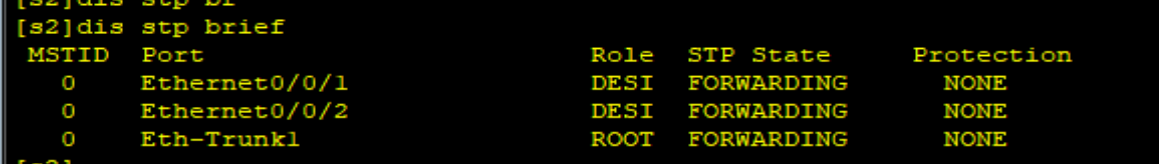

et-trunk1为根端口，故s1为根交换机

停止设备s1,s2，重启配置

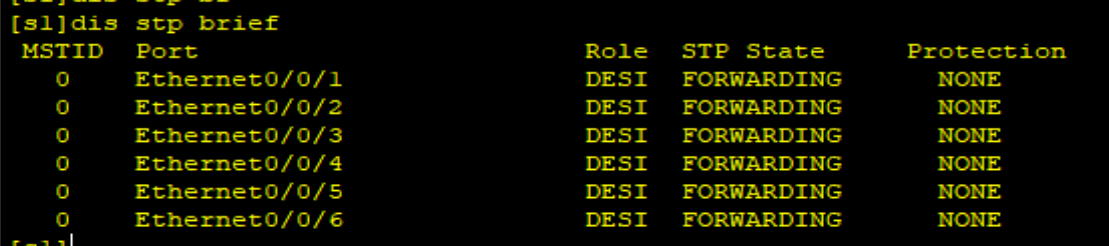

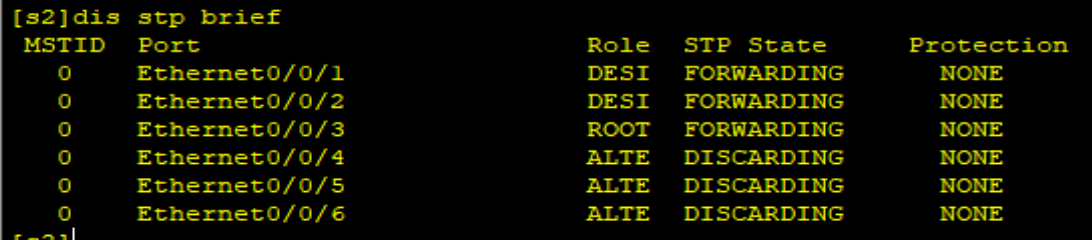

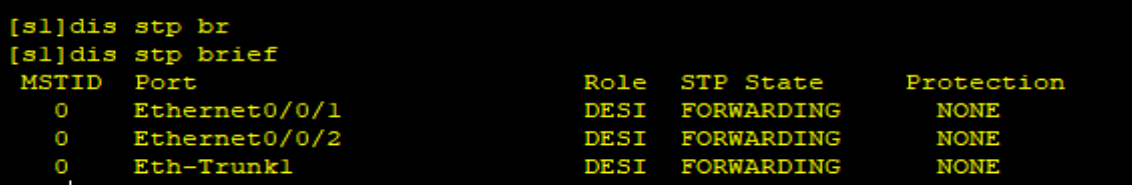

根据端口显示，s1为根桥，全部为指定端口

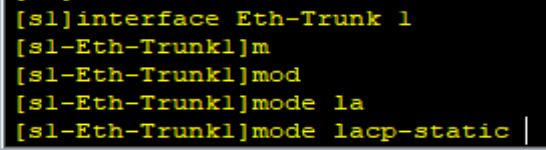

将模式改为LACP

加入聚合口

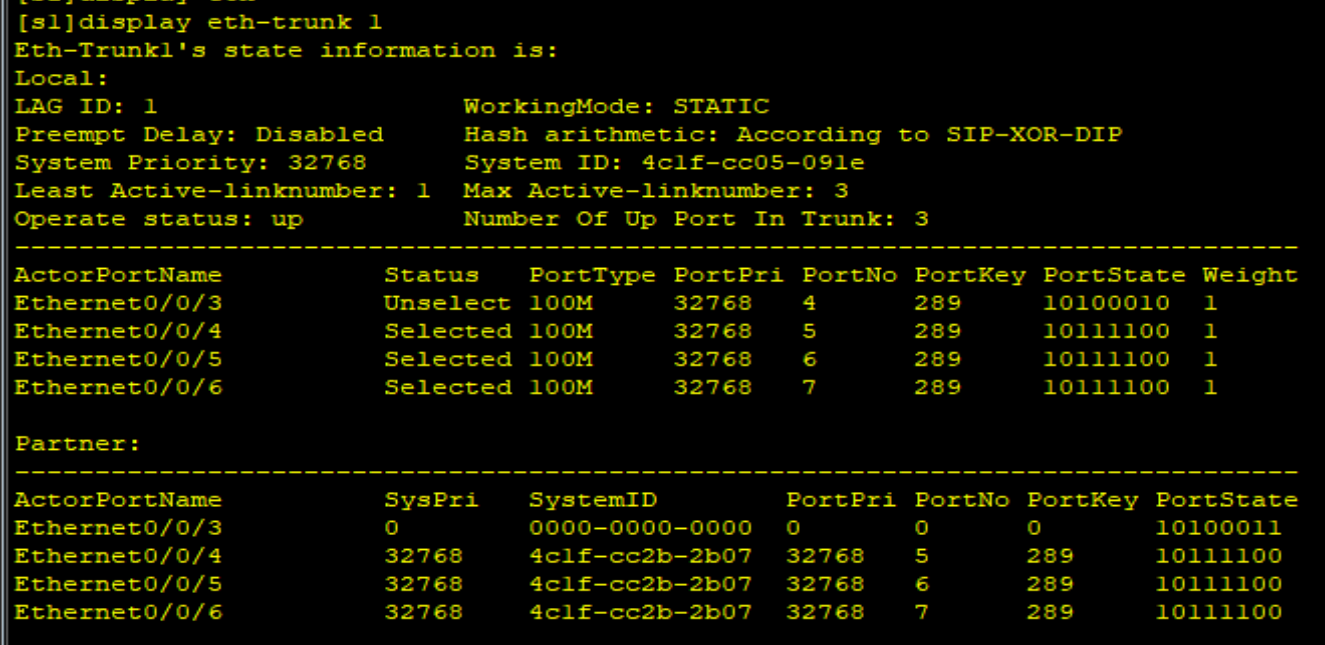

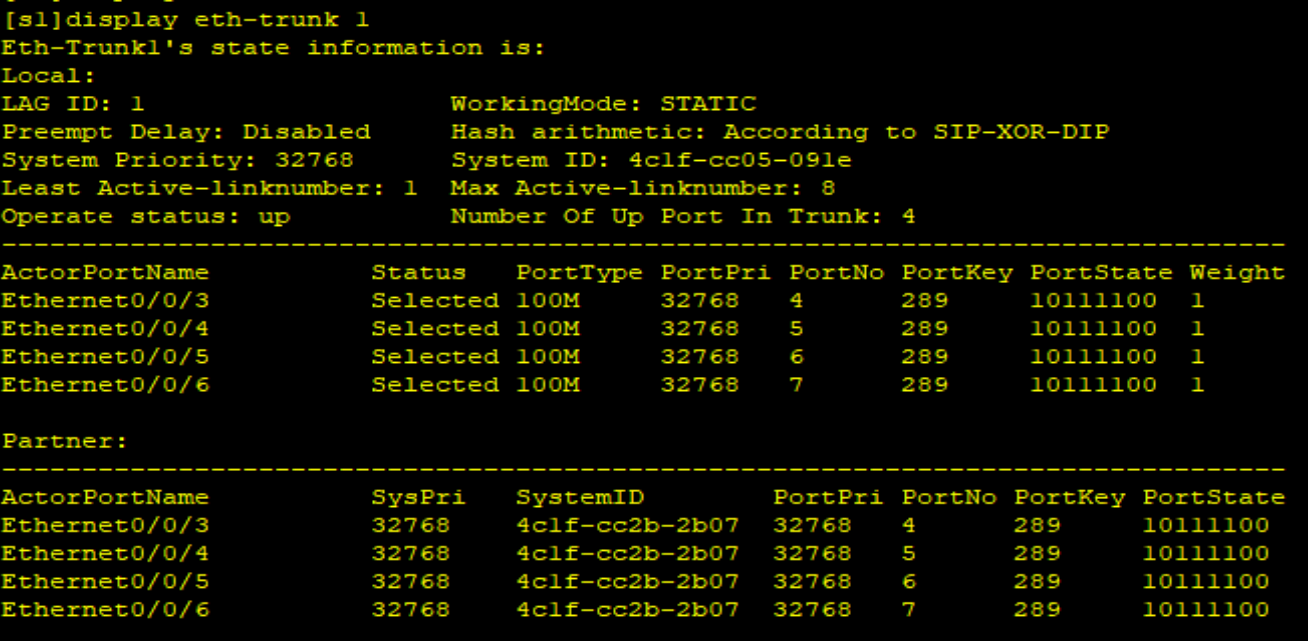

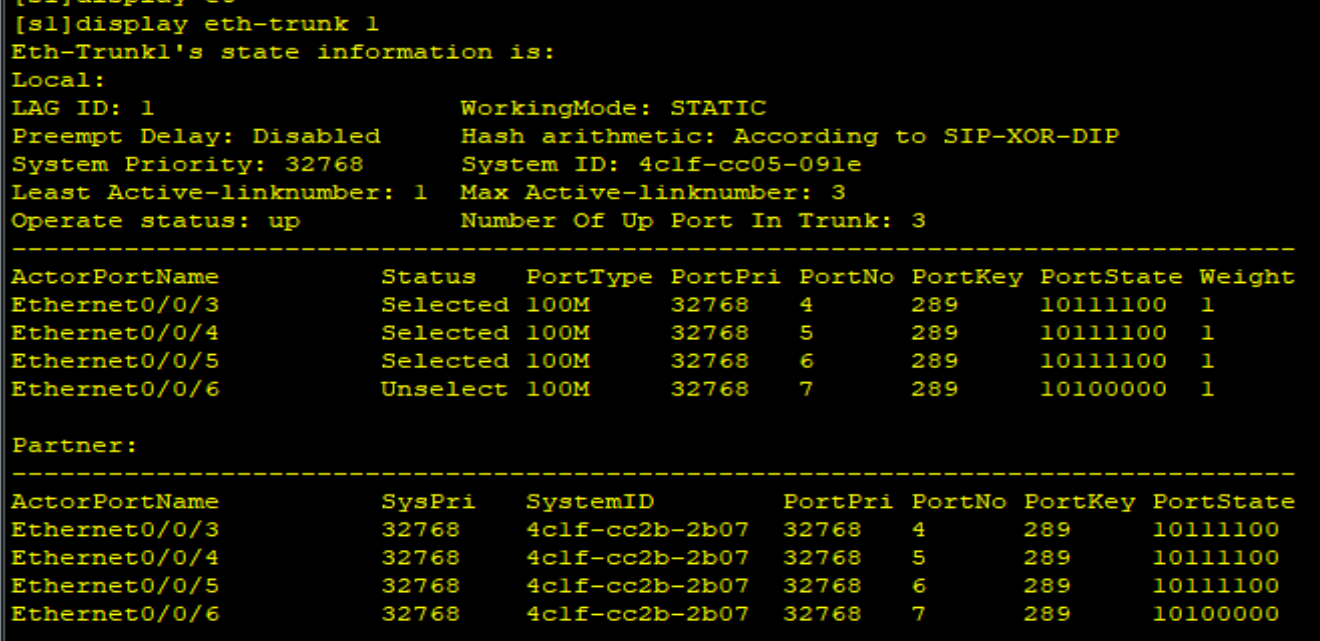

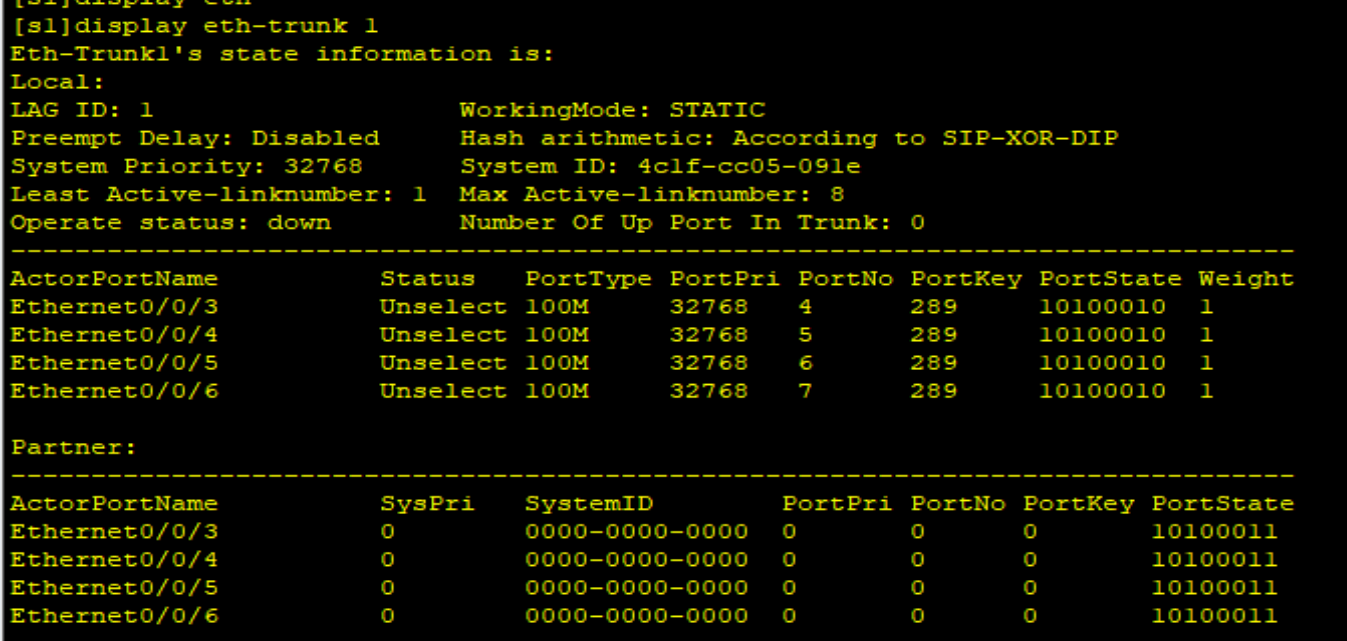

查看聚合组：端口都是未选择状态，优先级为32768

s2同理

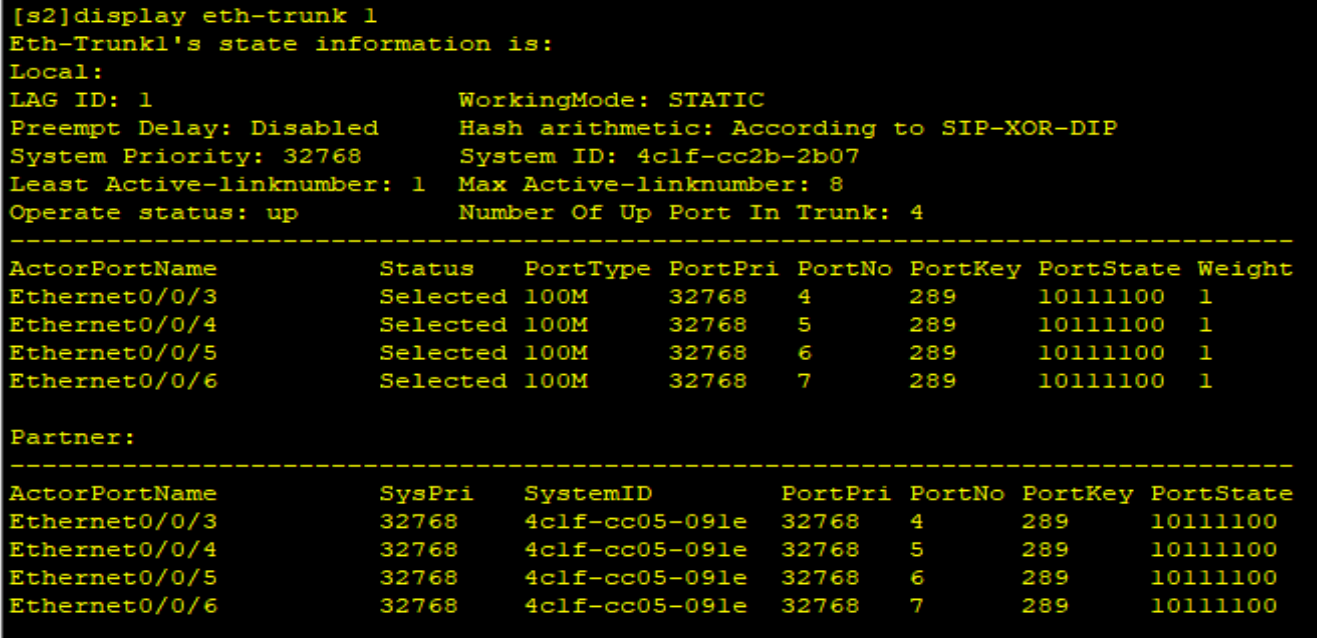

当两边都配置完毕时，发现s1变为选择状态

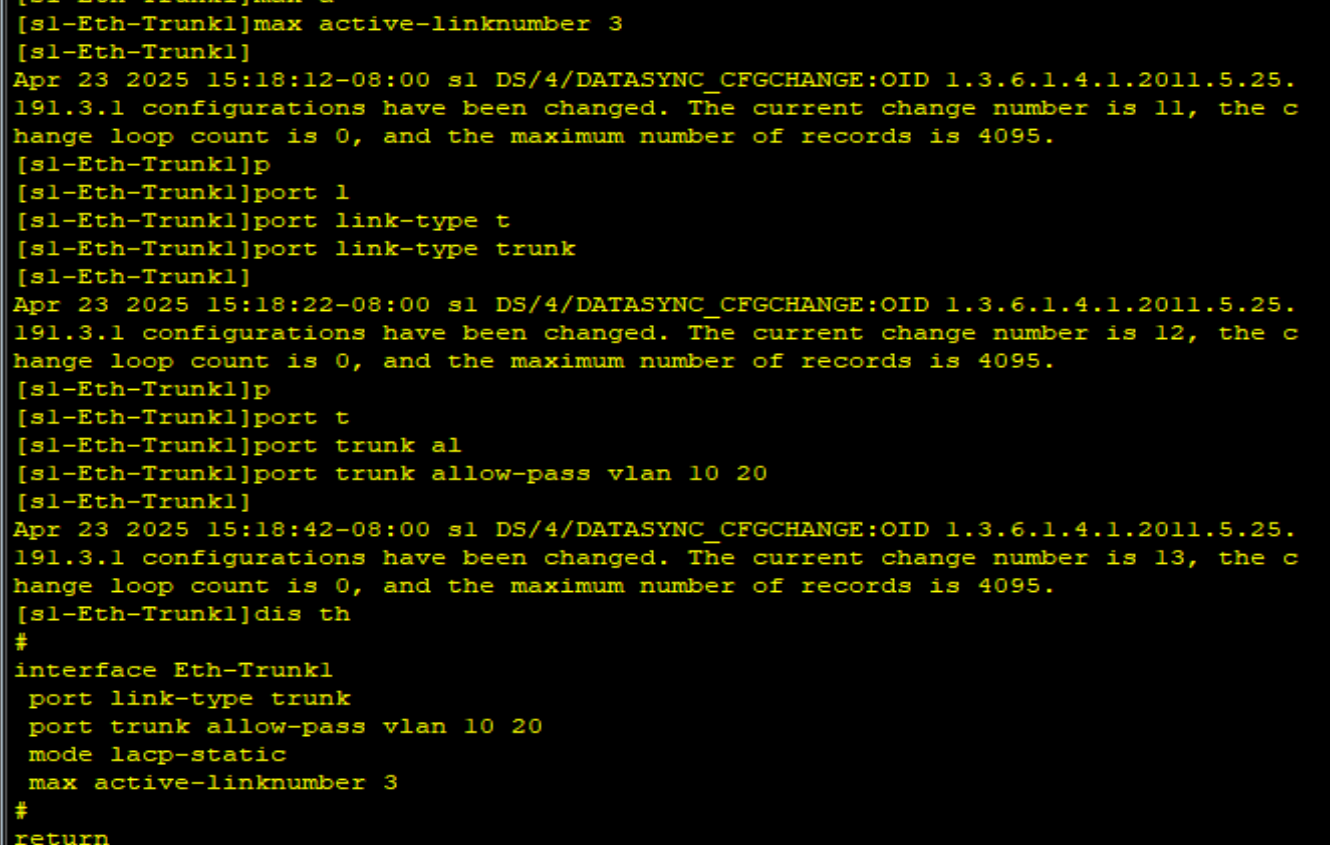

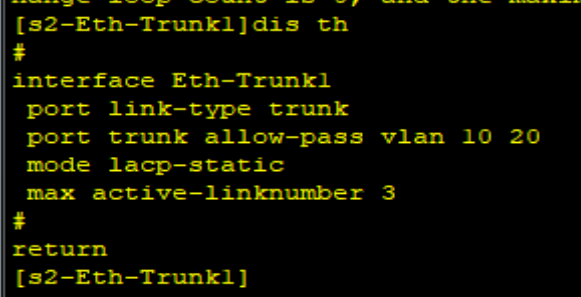

设置最大活动连接数为3，放行vlan 10,20

s2同理

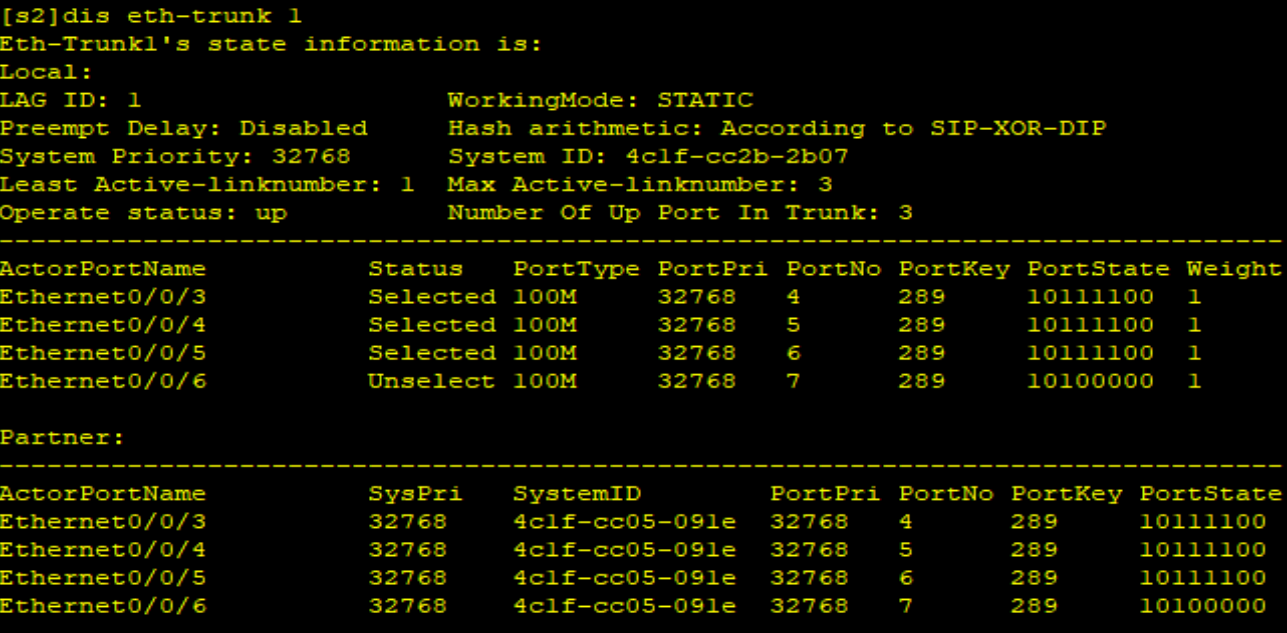

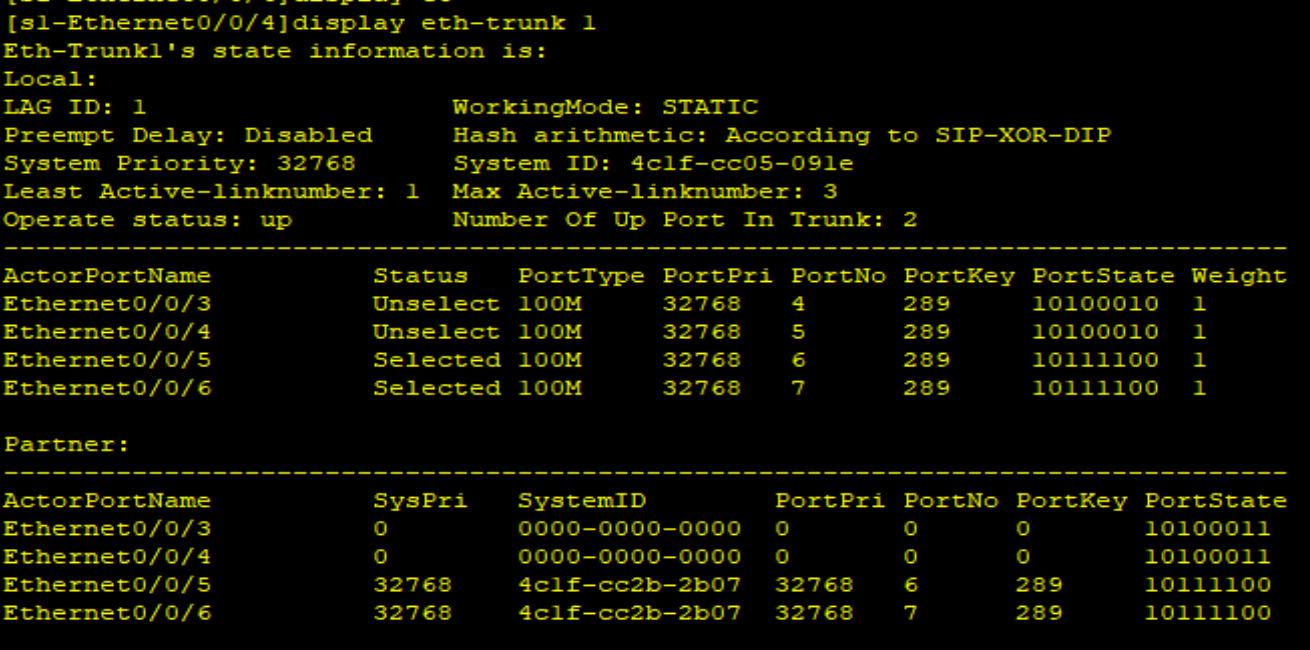

因为最大连接数为3，所以e0/0/6是未选择状态

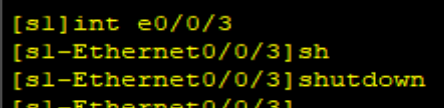

把e0/0/3 down了

发现e0/0/6变为活动状态

接着把e0/0/4也down了

只剩e0/0/5和e0/0/6两个了

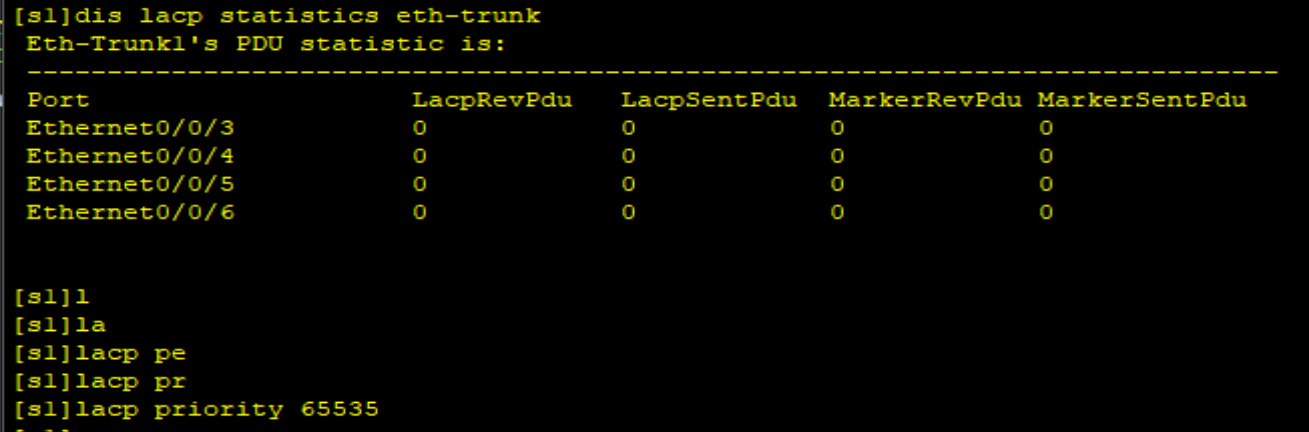

修改设备优先级

恢复优先级

设置活动连接数为2
