四种阻抗匹配的方式

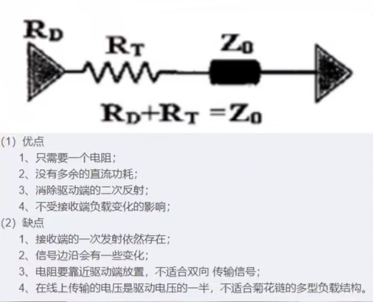

一、串联端接方式

即靠近输出端的位置串联一个电阻。

要达到匹配效果，串联电阻和驱动端输出阻抗的总和应等于传输线的特征Z0

二、并联端接方式

并联端接又被称为终端匹配。

要达到阻抗匹配的要求，端接电阻应该和传输线的特征阻抗Z0相等。

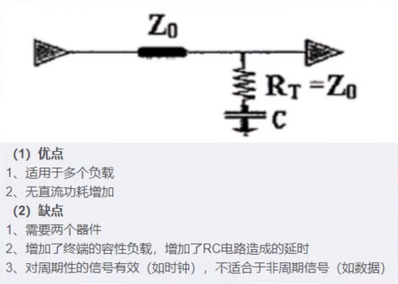

三、AC并联端接

并联端接为消除直流功耗。

电容在这里是隔离直流的作用，AC并联端接不会像普通并联端接那样增加直流功耗。

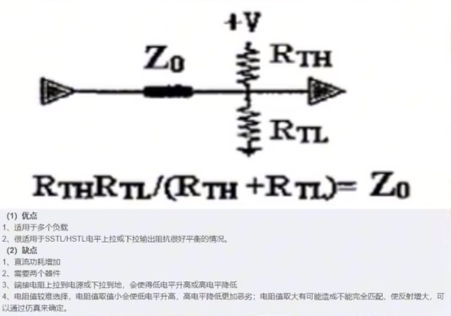

四、戴维南Thevenin端接

戴维南端接，也被称为分压型端接，是一种用于高速信号传输线的阻抗匹配技术。它通过在传输线的末端并联一个由上拉电阻R1和下拉电阻R2组成的分压器网络来实现阻抗匹配。这两个电阻并联后的等效阻抗应等于传输线的特性阻抗Z0
