李宏毅NLP-5-RNNTNeural TransducerMoChA

RNN Transducer(RNN-T)

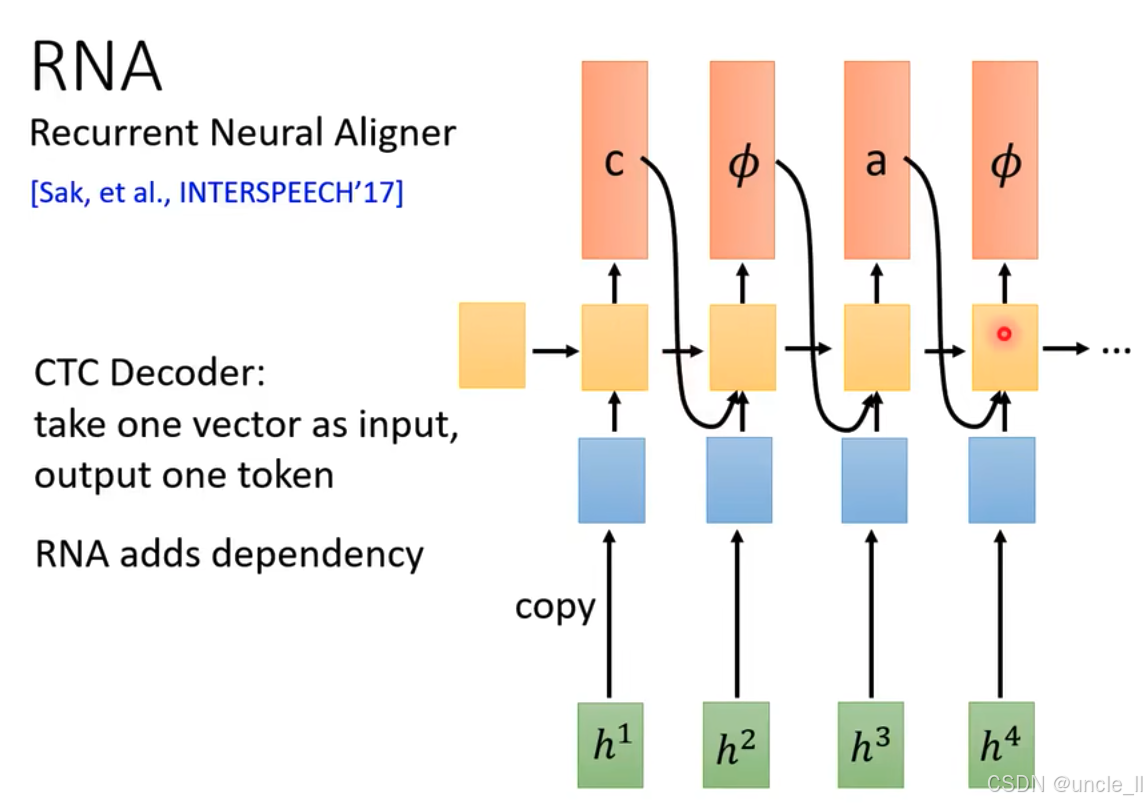

循环神经对齐器（RNA，Recurrent Neural Aligner）对CTC解码器的改进，具体内容如下：

• “RNA”，全称 “Recurrent Neural Aligner”，引用来自 [Sak, et al., INTERSPEECH’17]。
• CTC 解码器特性：左侧文字说明 “CTC Decoder: take one vector as input, output one token”，即 CTC 解码器每次取一个向量作为输入，独立输出一个 token（如 ( c, \phi, a ) 等），不考虑前后依赖。
• RNA 的改进：图中黄色模块代表解码器单元，RNA 通过箭头连接这些单元，使输出之间产生依赖关系（“RNA adds dependency”）。例如，后续输出会参考之前的输出信息，而非独立生成。这种机制让模型在生成 token 时能够利用序列的历史信息，避免 CTC 解码器独立决策导致的问题（如重复输出或忽略前文约束）。
  综上，RNA 通过引入循环依赖，增强了解码器对序列上下文的感知，优化了 CTC 框架下的序列生成过程。

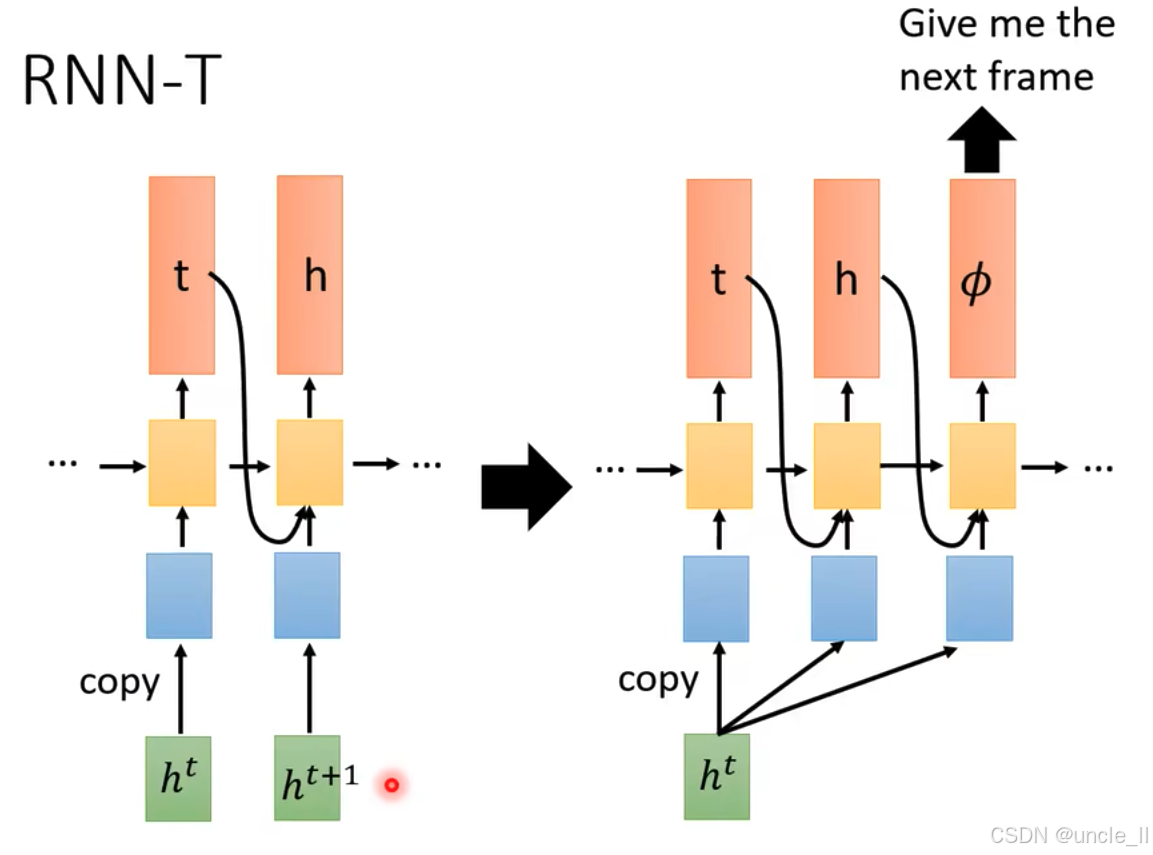

RNN - T（RNN Transducer） 模型的工作机制，主要用于处理序列到序列的任务（如语音识别），具体分析如下：

• 模型结构与流程：

  • 图中绿色的 $h^t$ 代表编码器输出的隐藏状态，通过 “copy” 传递到蓝色模块，再输入到黄色模块（解码器单元）。
  • 左侧：黄色模块输出 $t$ 和 $h$，体现 RNN - T 常规的解码过程，解码器基于当前和前序信息生成输出。
  • 右侧：增加了空白符 $\varphi$ 的输出。当输出 $\varphi$ 时，箭头 “Give me the next frame” 表示模型请求获取下一个输入帧，以便继续处理后续的输入数据。这种机制适用于流式场景（如实时语音识别），允许模型在处理过程中动态请求新的输入帧，增强了对变长序列的处理能力。

• RNN - T 的核心：

  • 通过引入空白符 $\varphi$，RNN - T 能够灵活处理输入与输出的对齐问题，结合编码器和解码器的信息，在联合模块中计算输出概率。输出 $\varphi$时请求新帧，体现了模型在流式输入下的自适应处理能力，平衡了输入序列与输出标签的对齐需求。

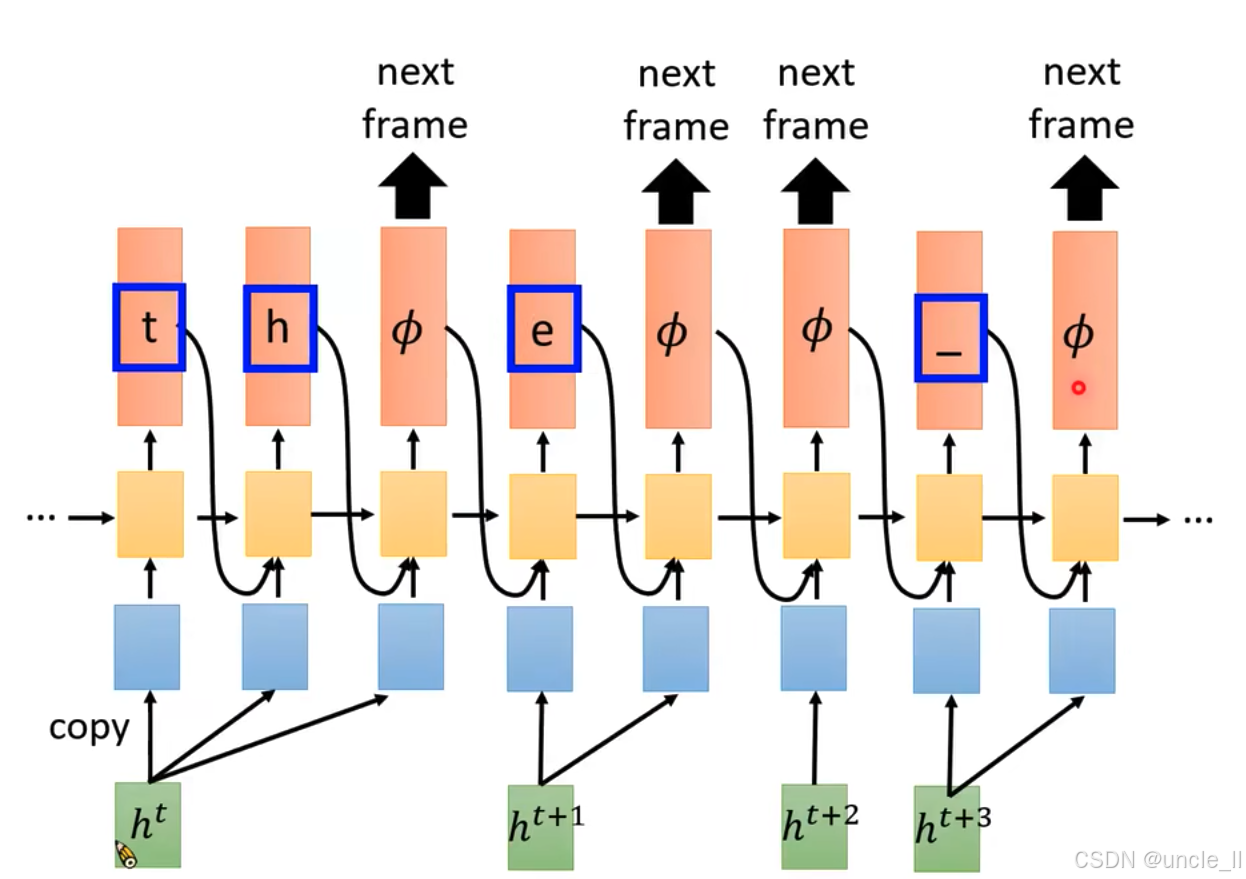

• 模型组件与输入：

  • 绿色的 $h^t,h^{t+1},h^{t+2},h^{t+3}$是编码器输出的隐藏状态，通过“copy”传递至蓝色模块，再输入到黄色的解码器单元。
  • 黄色解码器单元处理输入并生成橙色的输出（如 $t,h,e,\varphi$等），其中$\varphi$ 为空白符。

• 流式处理机制：

  • 每当输出 $\varphi$时，箭头指向 “next frame”，表示模型请求获取下一个输入帧。这种机制使 RNN - T 能够逐帧处理流式数据（如实时语音），动态适应输入序列长度。
  • 不同的编码器隐藏状态 $h^t,h^{t+1}$ 等对应不同的解码器步骤，表明模型在不同时间步利用相应输入信息进行解码。

• 输出含义：

  • 带蓝色框的 $t,h,e$ 等为实际输出标签，而 $\varphi$用于控制输入帧的请求，平衡输入序列与输出标签的对齐。例如，连续输出 $\varphi$时，模型持续请求新帧，直到输出非 $\varphi$标签（如 $e$）。

综上，图中体现了 RNN - T 通过空白符 ( \phi ) 动态请求输入帧的特性，适用于语音识别等流式序列处理任务，实现输入与输出的灵活对齐。

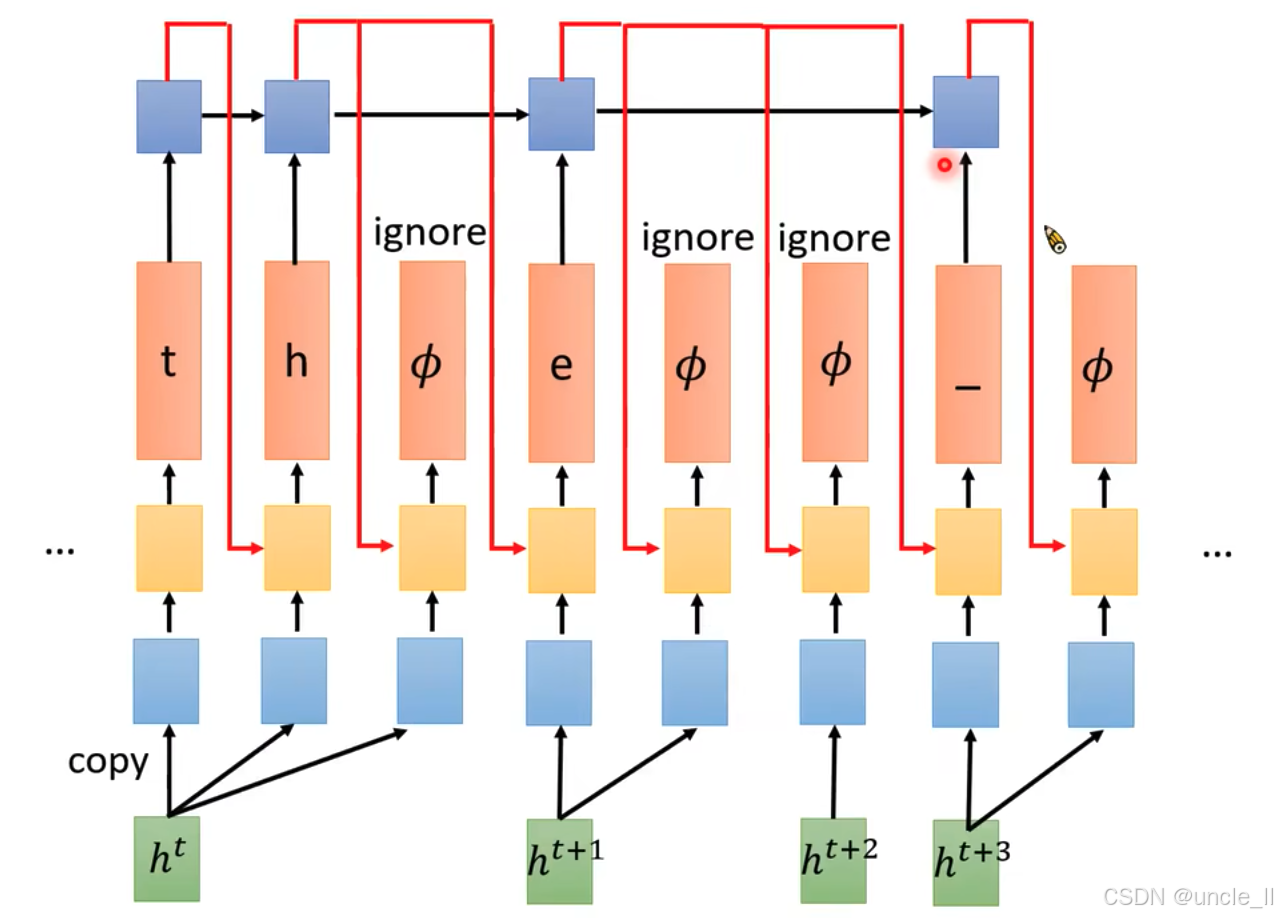

这张图展示了 RNN - T（RNN Transducer） 模型在处理流式序列数据时，对空白符 $\varphi$ 的处理机制：

• 组件与流程：
  • 绿色的 $h^t,h^{t+1},h^{t+2},h^{t+3}$是编码器输出的隐藏状态，通过黑色线传递至蓝色模块，再输入黄色的解码器单元。
  • 黄色解码器单元生成橙色输出（如 $t,h,e,\varphi$ 等），红色线表示解码器状态传递路径。
• 空白符处理：
  • 当输出 $\varphi$ 时，红色线旁标注 “ignore”，表示此时忽略部分状态传递路径。这意味着模型在输出 $\varphi$ 时，不依赖于常规的状态更新逻辑，而是专注于请求并处理下一个输入帧（如 “next frame”），确保流式输入下的动态适应。
• 模型意图：
  • 通过忽略 $\varphi$输出时的部分状态传递，RNN - T 能在流式场景中避免无效状态干扰，维持关键状态的有效更新，从而准确生成非空白输出标签（如 $t,h,e$ 等），实现输入与输出的灵活对齐。

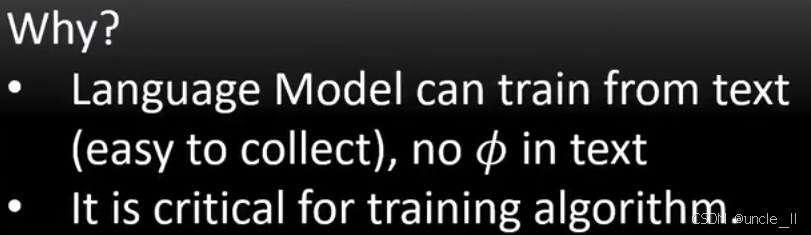

    **语言模型在处理时，会忽略语音本身的声学特征等信息，仅关注文本标记（如单词、子词等符号化的单元）进行处理。**例如在语音识别或自然语言处理中，语言模型专注于学习标记之间的统计规律、语法结构和语义关系，而非语音的音频特性，以此来预测或生成合理的文本序列。

Neural Transducer

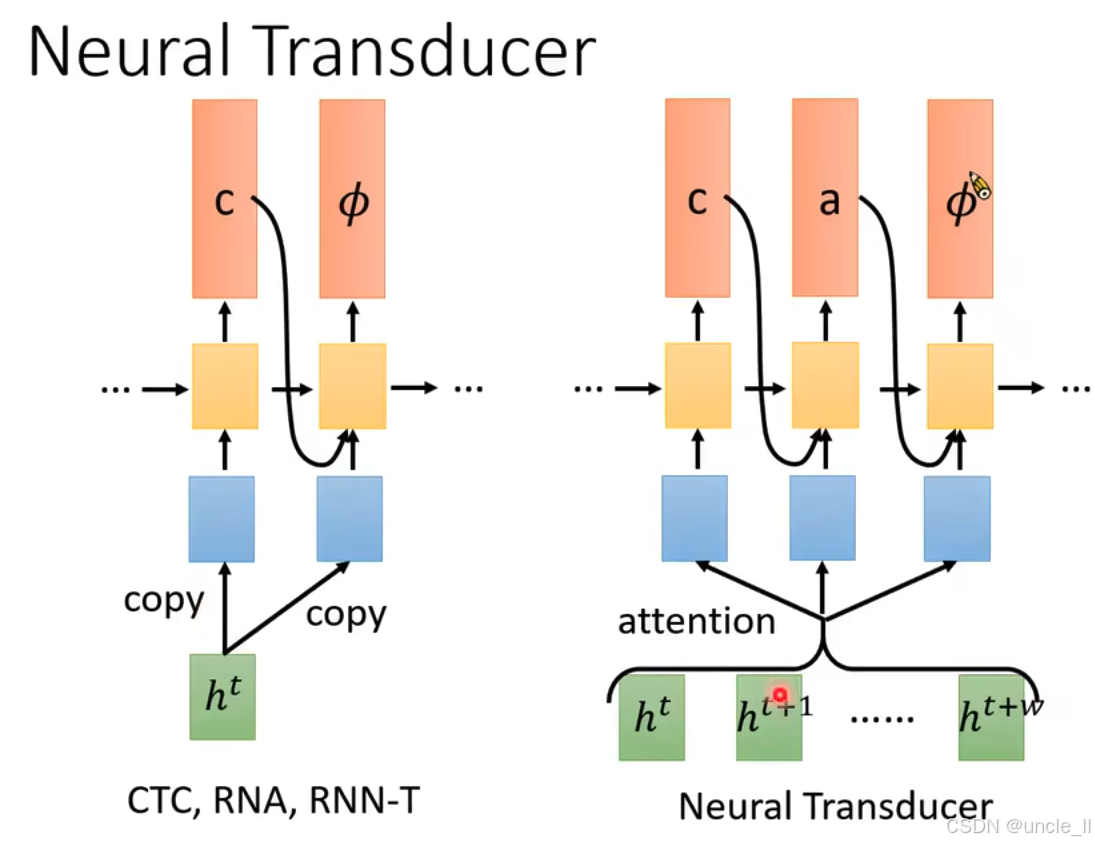

Neural Transducer：

• 绿色的 $h^t$ 到 $h^{t+w}$ 表示多个连续的编码器隐藏状态。
• 采用 “attention” 机制，允许解码器在生成输出（如 $c$、$a$、$\varphi$ ）时，综合考虑多个连续的隐藏状态信息，动态聚焦相关输入，增强对输入序列上下文的感知和利用能力，相比传统模型能更灵活有效地处理序列信息。

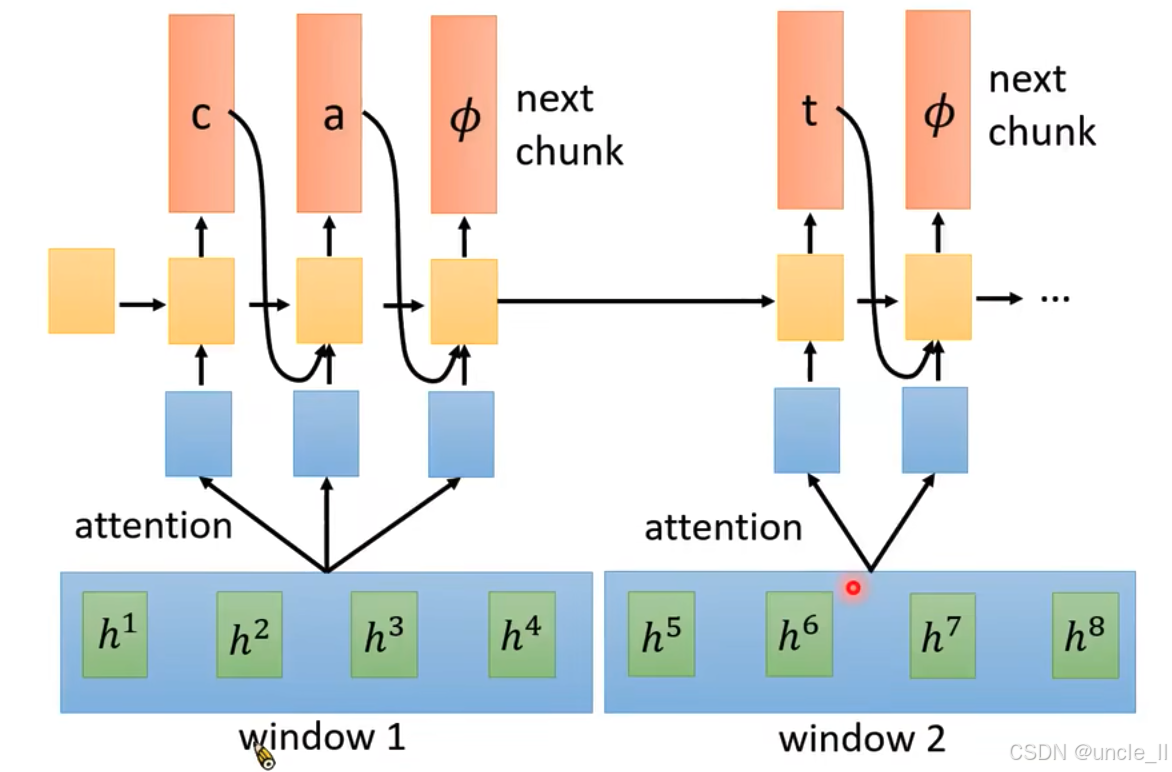

  神经转换器（Neural Transducer）在处理序列数据时基于注意力机制（attention）的工作原理：
  整体架构
• 黄色模块代表解码器单元，蓝色模块接收来自编码器的隐藏状态 $h^i$（绿色方块）。
• 解码器通过注意力机制，动态聚焦不同的编码器隐藏状态来生成输出（橙色方块，如 $c,a,\varphi ,t$等）。

窗口机制

• window 1：包含编码器隐藏状态 $h^1$ 到 $h^4$。解码器在生成 $c,a,\varphi$等输出时，利用注意力机制从这个窗口内选取相关隐藏状态信息。
• window 2：包含 $h^5$到 $h^8$。当处理后续输出（如 $t,\varphi$ ）时，注意力机制切换到这个新窗口获取信息。

空白符与数据块请求

• 输出 $\varphi$ 时，标注 “next chunk”，表示模型请求下一个数据块（新的隐藏状态窗口），以继续处理后续输入序列，体现了模型在流式数据处理中的动态适应性。

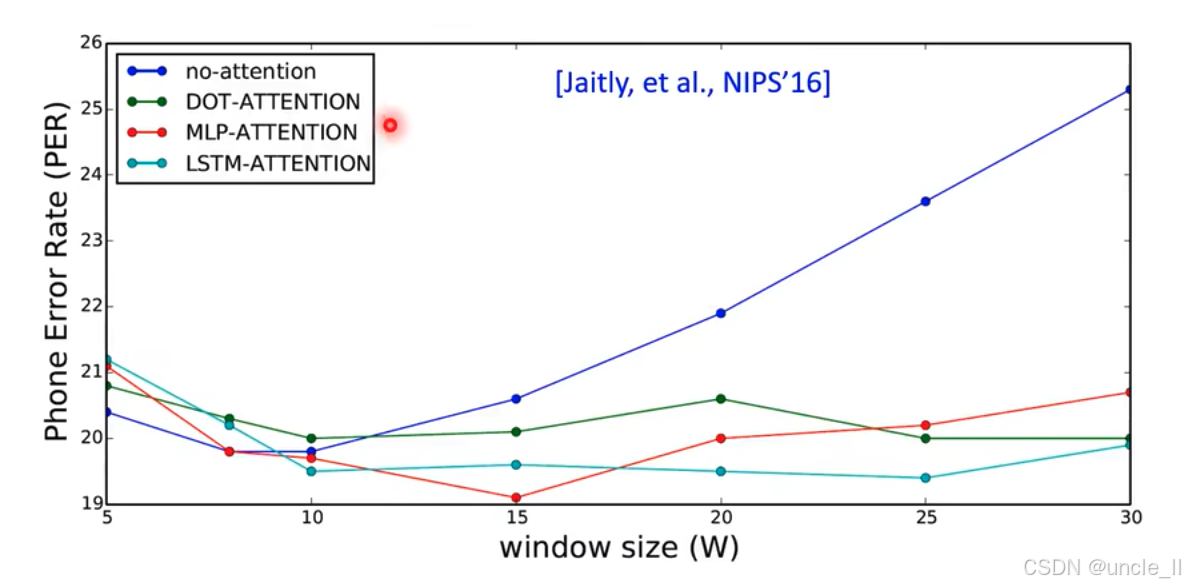

  展示了不同注意力机制在语音识别任务中，随着窗口大小（window size，W）变化时的音素错误率（Phone Error Rate，PER），具体内容如下：

不同的注意力机制

• no - attention（蓝色线）：代表没有使用注意力机制的模型。
• DOT - ATTENTION（绿色线）：使用点积注意力机制的模型。
• MLP - ATTENTION（红色线）：采用多层感知机注意力机制的模型。
• LSTM - ATTENTION（青色线）：使用长短期记忆网络注意力机制的模型。

数据趋势

• no - attention：随着窗口大小从 5 增加到 30，音素错误率呈明显上升趋势，说明无注意力机制时，模型在处理更大窗口数据时性能下降。
• DOT - ATTENTION：错误率先有小幅度下降，在窗口大小约为 15 后开始缓慢上升，整体波动相对较小。
• MLP - ATTENTION：错误率先下降，在窗口大小约为 15 时达到最低值，之后随着窗口增大缓慢上升。
• LSTM - ATTENTION：错误率整体较为平稳，有轻微波动，始终保持在较低水平，表现出较好的稳定性。

Monotonic Chunkwise Attention(MoChA)

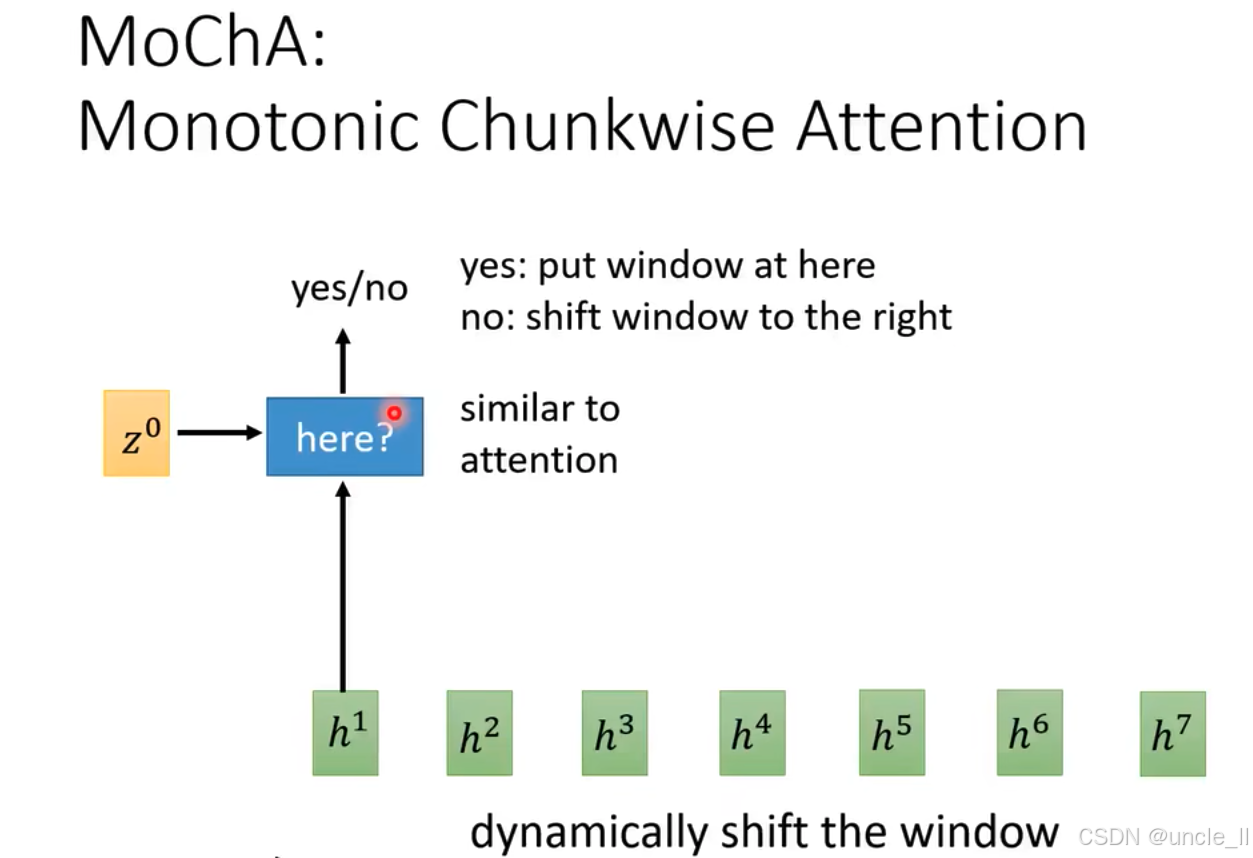

MoChA（Monotonic Chunkwise Attention，单调分块注意力）机制，具体如下：

机制原理

• 输入与判断：黄色方块 $z^0$作为输入，进入蓝色判断模块 “here?”。该模块类似注意力机制，判断是否在当前位置放置窗口。
• 决策分支：
  • “yes” 情况：若判断结果为 “yes”，则在当前位置放置窗口，利用该窗口内的编码器隐藏状态（如 $h^1$等绿色方块）进行后续处理。
  • “no” 情况：若判断结果为 “no”，则将窗口向右移动，继续对后续隐藏状态进行评估和处理。
• 动态窗口调整：整个过程中，窗口根据判断结果动态移动，即 “dynamically shift the window”，确保模型能自适应地关注输入序列的不同部分，有效处理序列数据。

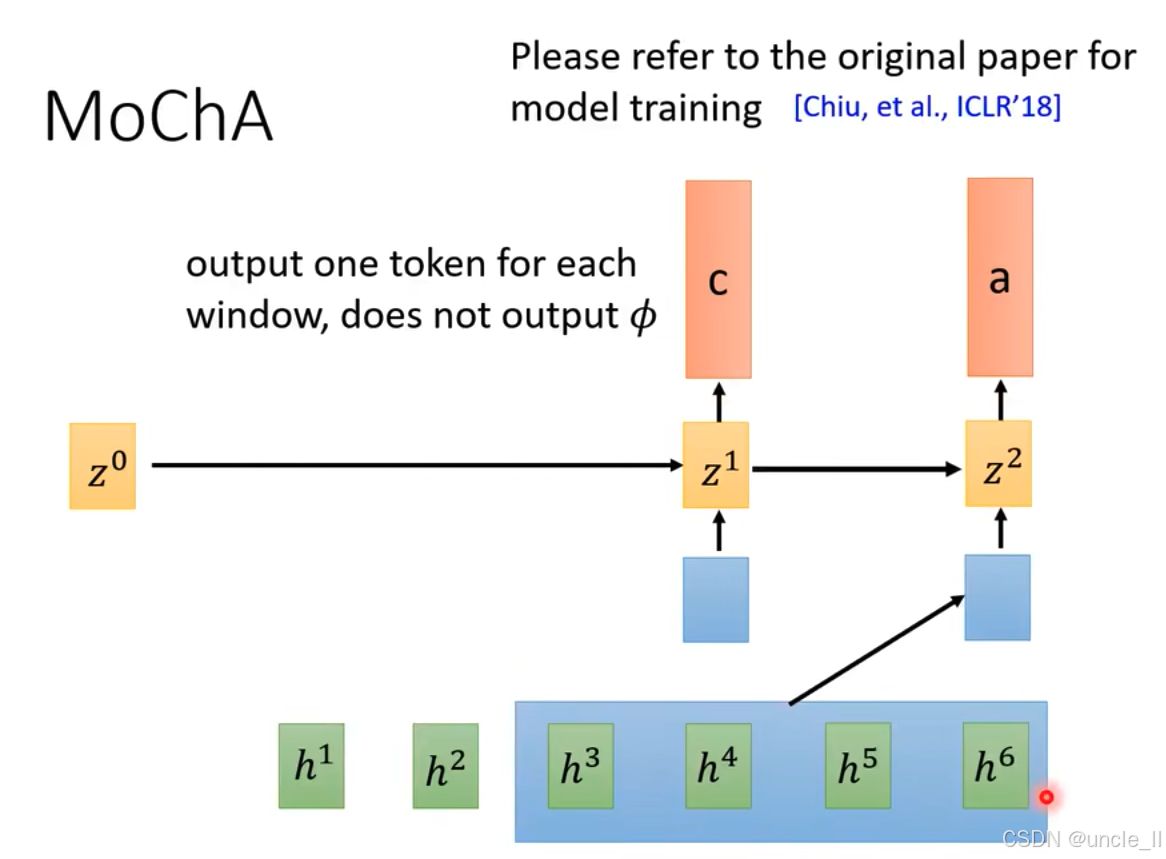

进一步阐释了 MoChA（单调分块注意力）机制的工作流程：

整体流程

• 输入与传递：黄色方块 $z^0$作为初始输入，传递到 $z^1$，再到$z^2$等后续模块。
• 窗口与隐藏状态：蓝色区域代表窗口，涵盖编码器隐藏状态 $h^3$到 $h^6$ 等。窗口内的隐藏状态信息参与处理过程。

输出规则

• token 输出：每个窗口对应输出一个 token（如橙色方块 $c$、$a$），且不会输出空白符 $\varphi$。这与其他一些注意力机制（如 RNN - T 中会输出 $\varphi$ 来控制输入处理）不同，MoChA 通过这种方式更直接地生成序列输出。

总结

对几种序列到序列（seq2seq）模型的总结：

LAS（Listen, Attend and Spell）

• 说明：就是普通的 seq2seq 模型。通过编码器（Encoder）处理输入序列$h^1-h^4$ 等隐藏状态），解码器利用注意力机制（attention）生成输出$c^0-c^4$ 等）。

CTC（Connectionist Temporal Classification）

• 说明：解码器是线性分类器的 seq2seq 模型。通过引入空白符 $\varphi$ 解决输入输出不对齐问题，每个时间步独立输出 token，后处理合并重复 token 并去除 $\varphi$。

RNA（Recurrent Neural Aligner）

• 说明：输入一个元素就要输出一个元素的 seq2seq 模型。在 CTC 解码器基础上引入循环依赖，使输出间产生关联，避免独立输出导致的问题。

RNN - T（RNN Transducer）

• 说明：输入一个元素可输出多个元素的 seq2seq 模型。具备处理流式数据能力，通过空白符 $\varphi$ 控制输入帧请求，灵活处理输入输出对齐。

Neural Transducer

• 说明：每次输入一个窗口数据的 RNN - T 模型。利用注意力机制，综合多个连续的编码器隐藏状态生成输出，能更好捕捉上下文信息。

MoChA（Monotonic Chunkwise Attention）

• 说明：窗口可灵活移动伸缩的 Neural Transducer。每个窗口对应输出一个 token，不输出空白符 $\varphi$，动态调整窗口关注输入序列不同部分。
