​​Nginx快速入门-3：工作流程和模块化

1.工作流程

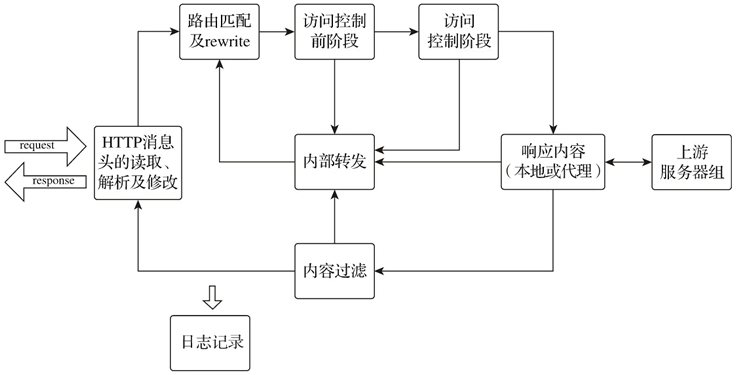

Nginx 在处理客户端请求时，每个连接仅由一个进程进行处理，每个请求仅运行在一个工作流中，工作流被划分为多个阶段（见下图），请求在不同阶段由功能模块进行数据处理，处理结果异常或结束则将结果返回客户端，否则将进入下一阶段。工作进程维护工作流的执行，并通过工作流的状态推动工作流完成请求操作的闭环。



2.模块化

Nginx 一直秉持模块化的理念，其模块化的架构中，除了少量的主流程代码，都是模块。模块代码包括核心模块和功能模块两个部分:

• 核心模块负责维护进程的运行、内存及事件的管理；
• 功能模块则负责具体功能应用的实现，包括路由分配、内容过滤、网络及磁盘数据读写、代理转发、负载均衡等操作。

① 核心模块（core）

• 该模块提供了 Nginx 服务运行的基本功能，如 Nginx 的进程管理、CPU 亲缘性、内存管理、配置文件解析、日志等功能。

② 事件模块（event）

• 该模块负责进行连接处理，提供对不同操作系统的 I/O 网络模型支持和自动根据系统平台选择最有效 I/O 网络模型的方法。

③ HTTP模块（http）

• 该模块提供 HTTP 处理的核心功能和部分功能模块，HTTP 核心功能维护了 HTTP 多个阶段的工作流，并实现了对各种 HTTP 功能模块的管理和调用。

④ Mail模块（mail）

• 该模块实现邮件代理功能，代理 IMAP、POP3、SMTP 协议。

⑤ Stream模块（stream）

• 该模块提供 TCP/UDP 会话的代理和负载相关功能。

⑥ 第三方模块

• 第三方模块即非 Nginx 官方开发的功能模块，据统计，在开源社区发布的第三方模块已经达到 100 多个，其中 lua-resty、nginx-module-vts 等模块的使用度非常高

Nginx 早期版本在进行模块编译时，通过编译配置（configure）选项 --with_module 和 --without-module 决定要编译哪些模块，被选择的模块代码与 Nginx 核心代码被编译到同一个 Nginx 二进制文件中，Nginx 文件每次启动时都会加载所有的模块。这是一种静态加载模块的方式。

随着第三方模块的增多和 Nginx Plus 的推出，模块在不重新编译 Nginx 的情况下被动态加载成为迫切的需求。Nginx 从 1.9.11 版本开始支持动态加载模块的功能，该功能使 Nginx 可以在运行时有选择地加载 Nginx 官方或第三方模块。为使动态模块更易于使用，Nginx 官方还提供了 pkg-oss 工具，该工具可为任何动态模块创建可安装的动态模块包。在 Nginx 开源版本的代码中，编译配置选项中含有=dynamic选项，表示支持动态模块加载。
