PDK中technology file从tf格式转换为lef格式

在数字后端流程中需要导入technology file工艺文件，一般传统的PDK中都提供.tf形式，能够在Synopsys ICC中进行导入。但是由于Cadence Innovus不断地完善，更多的工程采用了其进行数字后端设计。不过Cadence Innovus导入的是.lef格式的工艺文件，与.tf不通用。因此Cadence Virtuoso提供了一种格式转换方法，能够将.tf文件转换为.lef文件。

下面以TSMC65nm工艺PDK为例，使用Cadence Virtuoso IC618将techfile.tf转换为techfile.lef。

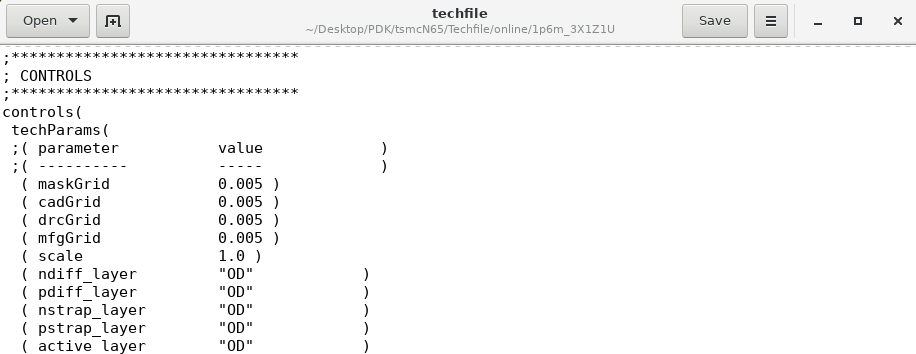

选择想要转换的techfile，部分不会包含.tf后缀，文件格式如下：

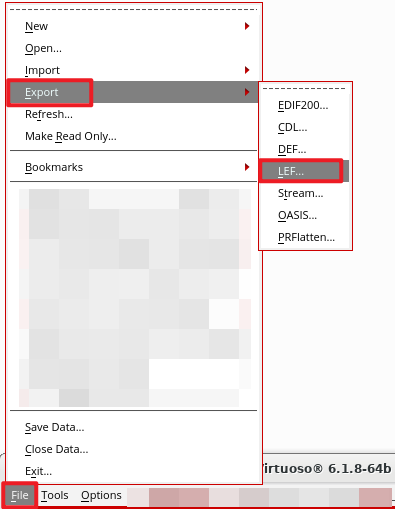

1、打开Virtuoso，在CIW界面点击File->Export->LEF。

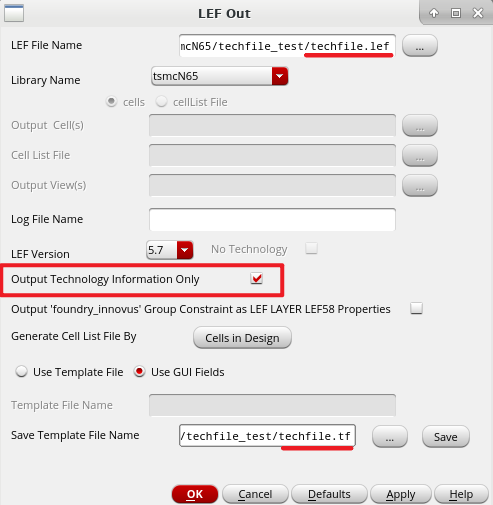

2、转换设置：
LEF File Name：设置需要导出的lef文件名称
选择Output Technology Information Only，只导出技术信息。

3、打开techfile.lef文件：

具体操作可能存在问题，请自己多尝试一下。

---

参考文章：
[求助] techfile.tf 怎么转换 techfile.lef（第9楼）
