stm32-lm75、SPI

一、lm75--温度传感器

LM75 是一种数字温度传感器和带有 2 线接口的热监视器（热看门狗），以下是其详细介绍：

一、核心功能与特点

1. 温度检测与转换
   • 内置带隙温度传感器和 Sigma-Delta 模数转换器，可实现 -55℃ 至 +125℃ 温度范围内的精确测量。
   • 温度分辨率达 0.125℃，支持 9 位数字温度读数，精度在 ±2℃（典型值）以内。
2. I²C 通信接口
   • 采用 I²C 总线协议，支持多设备并联（最多 8 个设备），通过三个地址选择引脚（A0-A2）配置设备地址。
3. 过温保护与报警
   • 内置可编程阈值寄存器，支持温度报警阈值（TOS）和滞后温度（THYST）设置。
   • 提供开漏极过热输出（OS），支持比较器模式或中断模式，可在温度超限时触发报警信号。

二、技术参数

• 电源电压：3.0V 至 5.5V
• 电源电流：典型值 250μA，关断模式 1μA
• 封装形式：SO-8 和 µMAX®（µSOP）
• 工作温度范围：-55℃ 至 +125℃

三、应用场景

• 热管理与保护：用于高性能 CPU、电源模块、通信机架等设备的过热保护。
• 工业控制：适用于需要精确温度监控的工业自动化系统。
• 消费电子：在计算器、复印机、办公设备等场景中实现温度监测与报警。

四、工作原理

1. 温度采样与存储
   • 芯片以每 100ms 的频率进行温度转换，结果存储于 11 位温度寄存器中。
2. 阈值比较与报警
   • 每次温度转换后，芯片自动将当前温度与预设阈值（TOS 和 THYST）进行比较。
   • 当温度超过 TOS 时，OS 引脚输出有效信号，直至温度降至 THYST 以下或通过 I²C 接口复位。
3. 寄存器配置
   • 主机可通过 I²C 接口访问温度寄存器、阈值寄存器（TOS 和 THYST）及配置寄存器，实现参数动态调整。

五、优势

• 高集成度：集温度检测、模数转换、I²C 通信和报警功能于一体。
• 低功耗：典型工作电流仅 250μA，关断模式电流低至 1μA。
• 灵活性：支持多设备并联和可编程阈值设置，适应不同应用需求。

二、适配器

软件中的一种抽象；

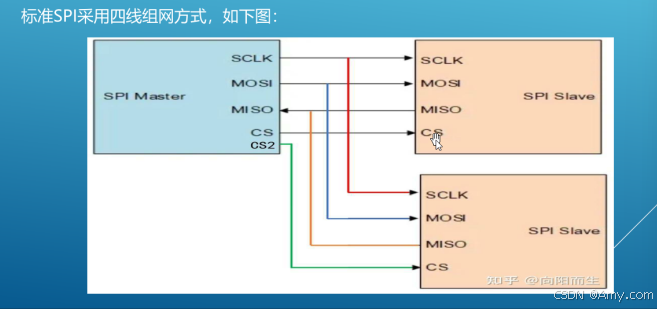

三、SPI串行外设接口全双工

CS片选

CPOL时钟极性 //空闲时时钟信号为低电平

CPHA时钟相位 //时钟信号线第一次跳变时对方采样

2.四种通信模式

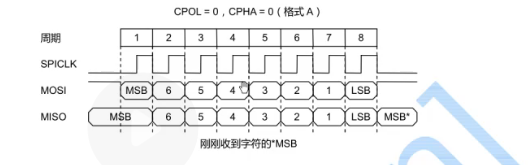

模式零： CPOL 0  CPHA 0

时钟极性=0

时钟相位=0

---

模式一： CPOL 0  CPHA 1

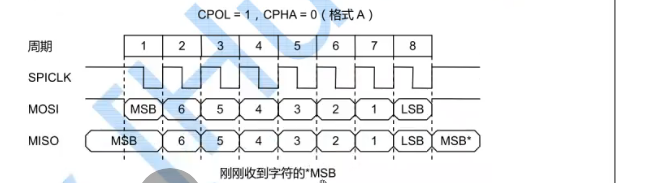

模式二： CPOL 1  CPHA 0

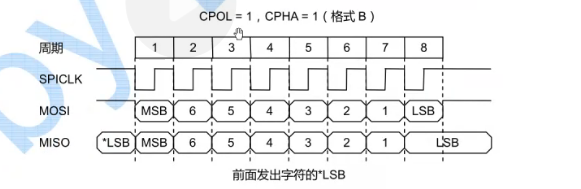

模式三： CPOL 1  CPHA 1

四、配置
