LTSPICE仿真电路：（二十七）三极管伏安特性曲线仿真

1.目的

        在之前的记录里看了《你好放大器》，发现杨建国教授讲解的确实不错，而后又在b站发现杨建国教授的新概念模拟电路，发现教授用TINA边仿真边学习，所以决定跟着杨教授再学习模电，该死的模电，知识点太多了，书越学越厚了属于是。

2.三极管输入伏安特性曲线

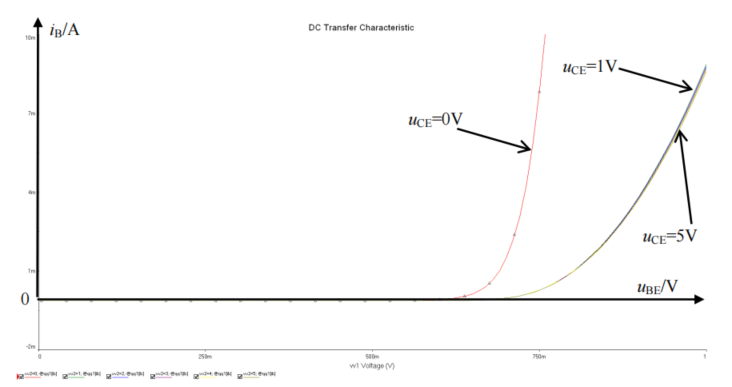

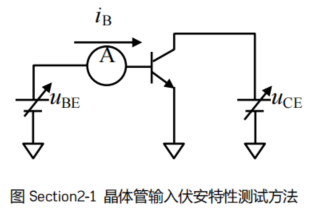

输入伏安特性曲线：iB与Ube的关系，在Uce不同的情况下，是一簇线，但当Uce大于0.3V基本上重合，如下图所示，输入特性曲线和二极管的伏安特性曲线比较类似，但多了一个Uce，但在正常使用的情况下，一般Uce都是大于0.3V的。

3.三极管输出伏安特性曲线

输出特性曲线：输出电流Ic与Uce之间的关系，不过在不同Ib的情况下，会有不同的曲线。

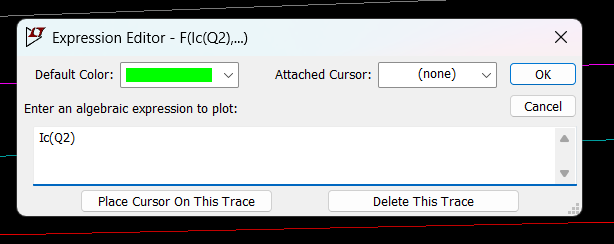

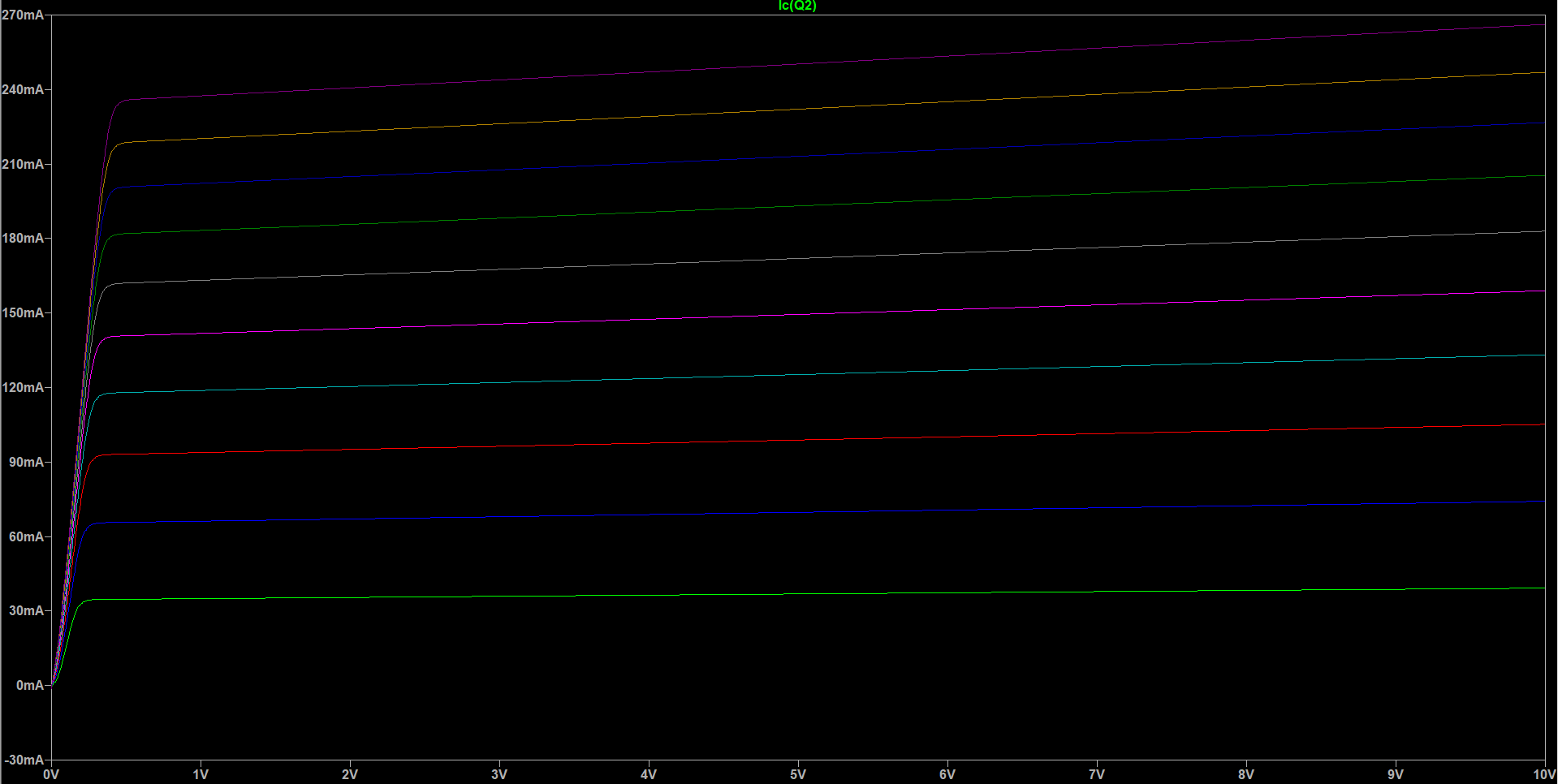

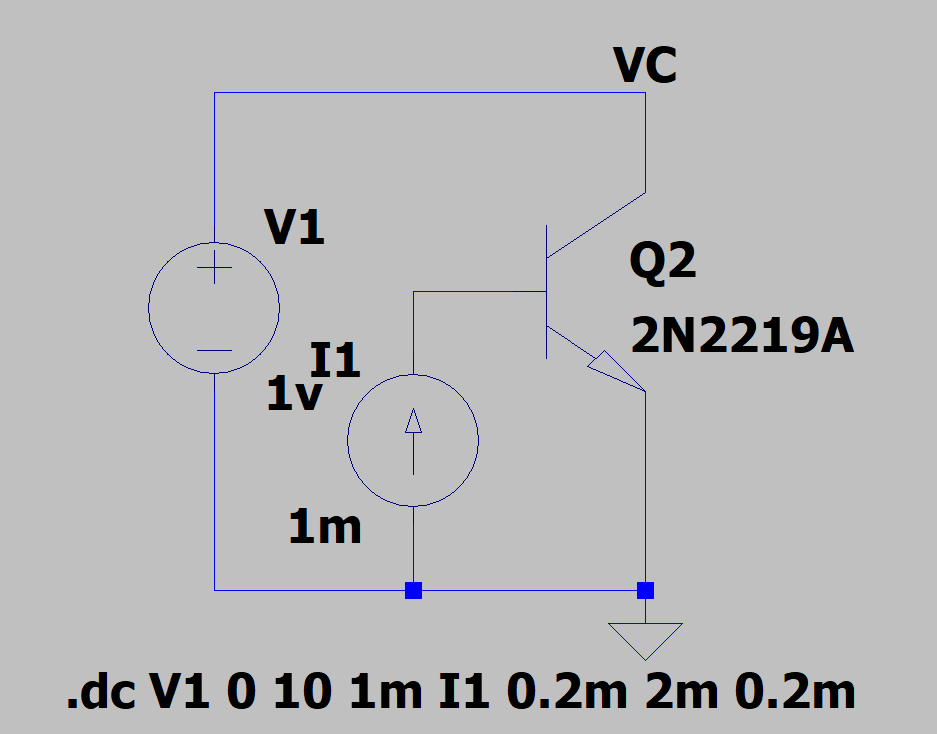

        电路搭建，用直流扫描（DC Sweep），分别设置两个直流变量V1，和I1，中间遇到个问题就是Ic（Q2）无法选出来，只能手打出来，最终得到仿真出来的伏安特性曲线图，如下图所示。



 另外杨教授在视屏中提到了厄利电压，指的是每根线反向延长到横坐标上的交点，会汇聚在一点上，这个点的电压叫做厄利电压
