隧道消防报警综合盘使用说明书及详细介绍

隧道消防报警综合盘使用说明书

一、概述

报警综合盘，外部装有手动火灾报警按钮，内部原装带主板，可配装输入输出模块、继电器、避雷设备等。报警综合盘主要应用在公路隧道环境中，火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警综合综合盘的编码信息并发出报警声响。

报警综合盘满足 IP65 防护等级，适用于公路隧道环境。也可作为火焰探测器等设备的 DC24的供电中转，以及联动控制中转。

手动火灾报警按钮也是高防护等级产品，相关内容请参考手动火灾报警按钮安装使用说明书。

二、技术特性

工作电压：总线24V

线制:与控制器无极性二线制连接(报警按钮部分)

相对湿度：≤95%，不凝露

外形尺寸：400mm（高）×300mm（宽）×100mm（厚）可根据现场要求定制

外壳防护等级：IP65

壳体材料和颜色：黑色、灰色、白色（多种颜色选配）

重量：约8Kg

安装方式：壁挂安装或嵌墙安装

三、特点

综合盘集手动报警按钮于一体，实现报警

具有良好的防尘防水功能，可达IP65防护等级。

手动报警按钮出现故障时，便于拆卸，节省更换维修成本。

报警综合盘可耐低温和高温，能耐受严苛的温度环境，使用寿命长。

接线方式简单，现场易操作。

四、结构特征与工作原理

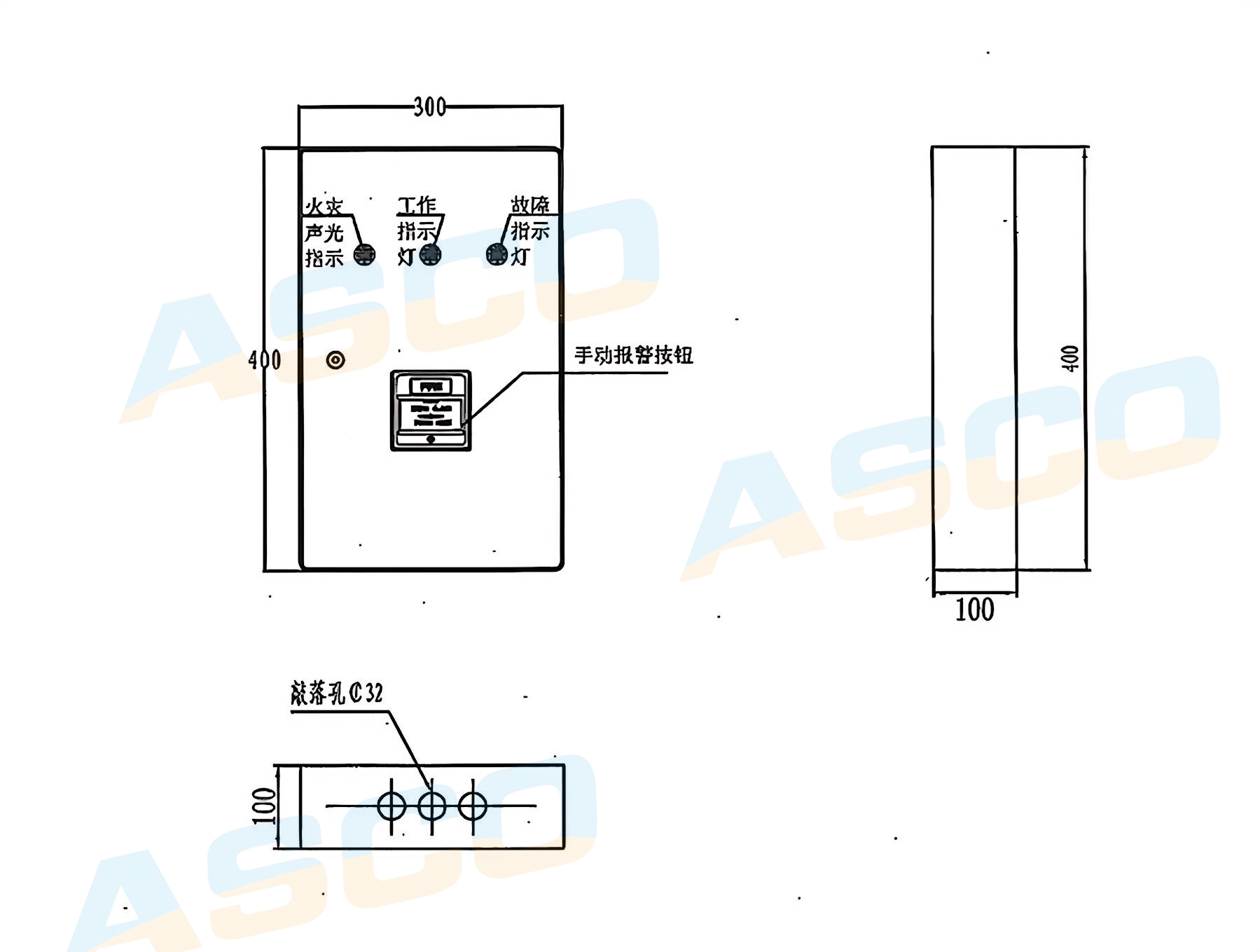

报警综合盘外形示意图如图1所示。

图1外形示意图

工作原理

综合盘外接火灾报警控制器，火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信导控制器接收到报警信号后，显示出报警综合盘的编码信息并发出报警声响。

五、安装与布线

ASCO盛尔顿 负责将手动报警按钮、输入输出模块及其它选配配件装配至报警综合盘内部。

隧道消防报警综合盘详细介绍

产品概述

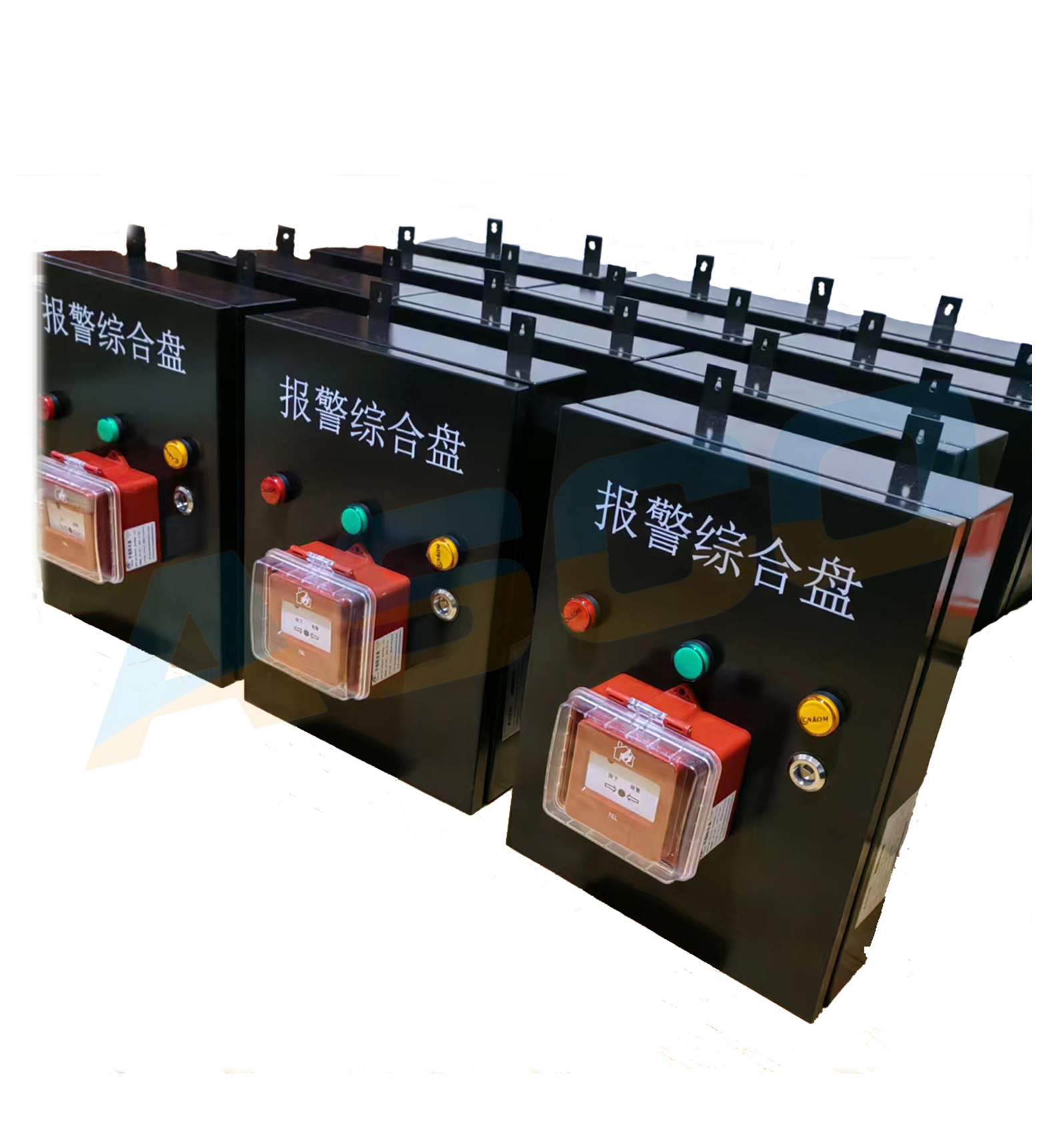

报警综合盘是专为隧道内消防报警系统设计的消防报警终端。

报警综合盘是可集火焰探测器、手动火灾报警按钮及防水盒、编址火灾声光警报器、输入模块为一体，并实时给消防控制中心报警主机传送信号的消防报警单元。

　报警综合盘实现了隧道消防报警系统模块化、固定化安装配置，便于维护清洗，防尘防水，整体防护等级IP65。

　　针对隧道地处山区，雷电干扰破坏性强等问题，系统配设避雷器、光电转换模块等。

火焰探测器综合盘是作为隧道火灾报警系统的一个基本探测单元而设置在隧道侧壁，其间隔一般为50m，安装高度为火焰探测器综合盘箱底距监视员通道约1.3m处。

每个双波长火焰探测器通过中继模块进行编址，单独占用一个地址，地址型手动报警按钮也独自占用一个地址。火灾时双波长探测器通过中继模块及人为按手动报警按钮将火灾信号送至消防监控中心的消防报警主机。

火焰探测器综合盘（IP65;执行标准：GB4208-2017«外壳防护等级IP代码»针对隧道、管廊市场需求专业设计的报警装置）

内部配置：根据工程需要，内部设计有模块安装位；

综合盘箱体：全金属制造，坚固耐用，IP65防护设计，有效保护内部各种电子组件。

声光报警器：根据隧道现场环境特点，配置为防水型声光报警装置；

手动报警按钮：根据隧道现场环境特点，配置为防水盒+标准手动报警按钮；

专用设计报警综合盘是专为隧道内消防报警系统设计的消防报警终端。

集：火焰探测器、手动火灾报警按钮及防水盒、编址火灾声光报警器、输入模块为一体，实现了隧道消防报警系统模块化、固定化安装配置，便于维护清洗，防尘放水，整体防护等级IP65。针对隧道地处山区，雷电干扰破坏性强等问题，系统配设避雷器、光电转换模块等。

火焰探测器综合盘内含双波长火焰探测器、手动报警按钮、中继模块及信号和电源避雷器等其他器件若干。



技术参数

（1）连接线缆：S＋、S－信号总线，DC24V电源线，接地线。

（2）报警设备：双波长火焰探测器1个，地址型手报1个。

（3）工作温度：－30～50℃

（4）相对湿度：0～95%（无凝露）

（5）防护等级：IP65

（6）设置间隔：50m

（7）外形尺寸：400mm（高）×300mm（宽）×100mm（厚）

（8）安装方式：墙面安装或预埋安装

（9）重量：约8Kg

备注：报警综合盘外壳可定制、报警综合盘颜色可定制、报警综合盘尺寸可定制、报警综合盘可按特殊要求定制、报警综合盘ASCO厂家定制生产加工-欢迎致电！
