candence17.4原理图编号

一、没有分裂元件自动编号

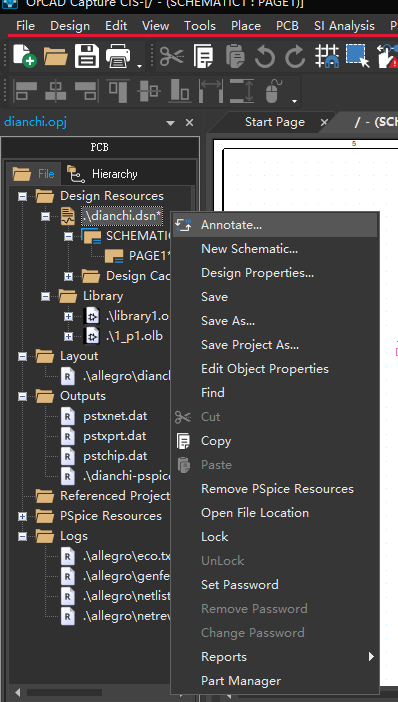

1、在DSN文件上鼠标右击选择Annotate

2、所有元件编号置为？

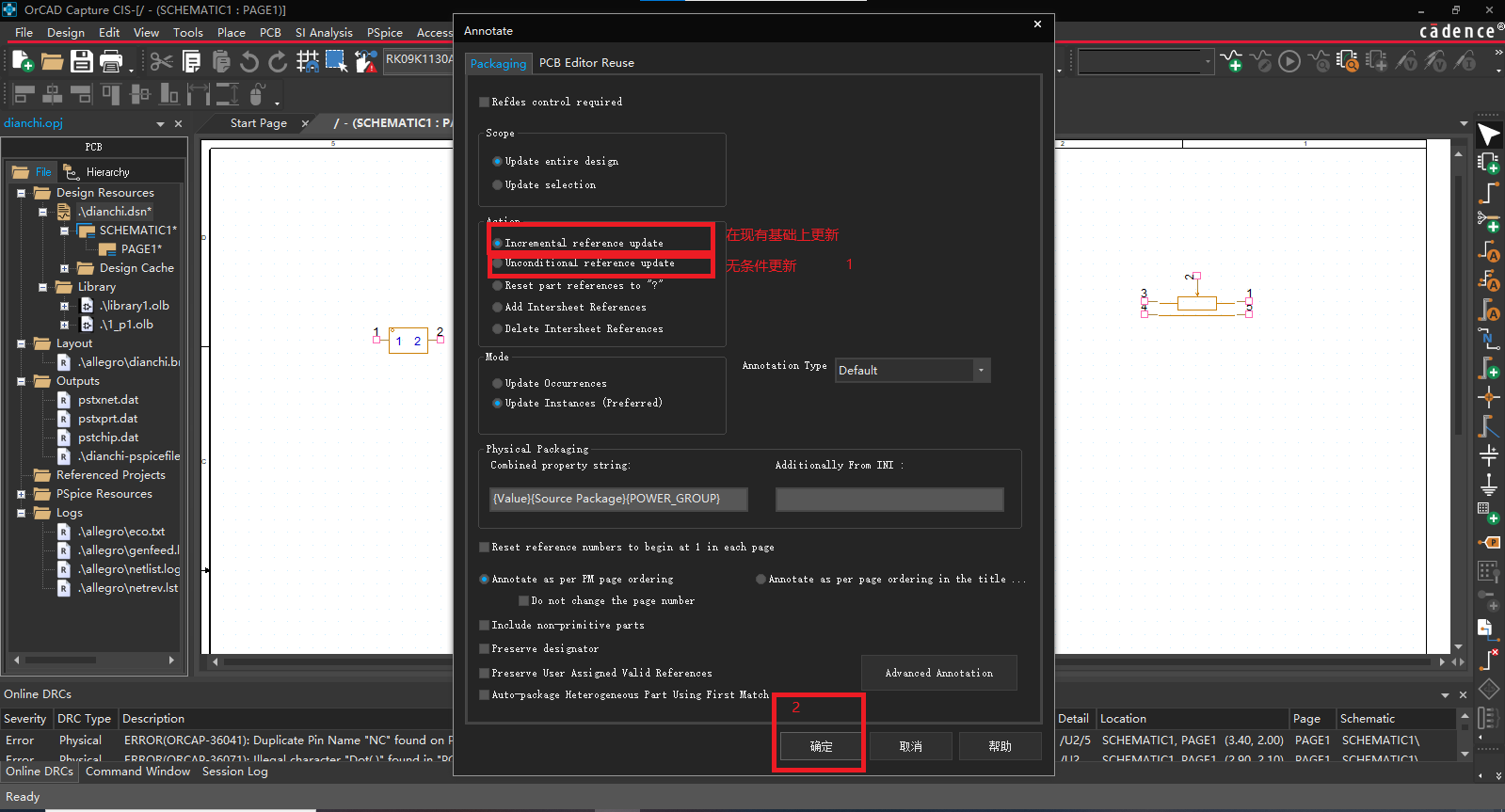

3、选择现有基础上更新或者无条件更新

这样就自动编号了。

二、有分裂元件自动编号

有分裂元件的要提前把分裂元件归类

比如有一个器件有两路运放，LMV358,在同一个原理图中出现两个器件

就会有出现下面这种情况

第一个运放U?A   ,   U?B

第二个运放U?A   ,   U?B

软件不知道哪个A和哪个B是组合一起的，就编不下去了。

下面是解决办法：

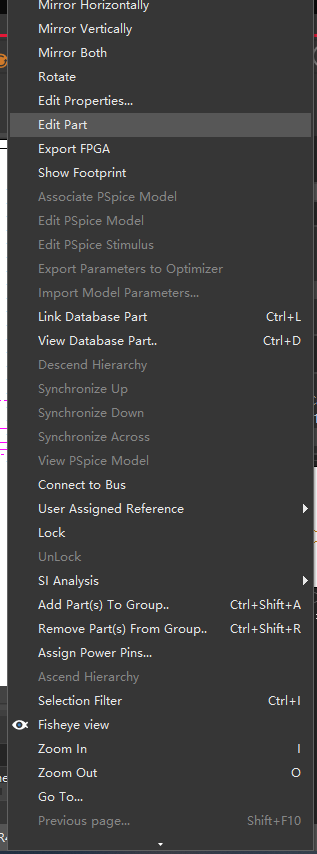

1、鼠标又击器件选择Edit part

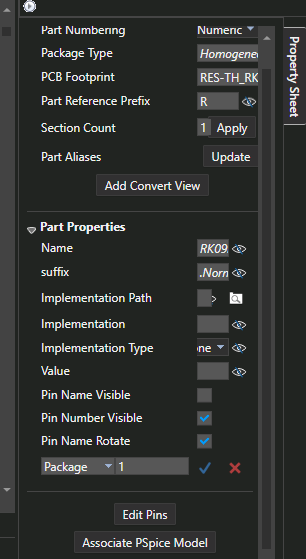

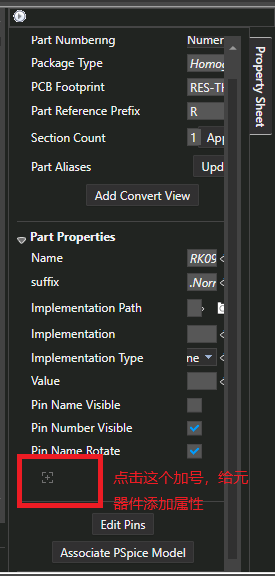

2、如下图，给运放添加属性

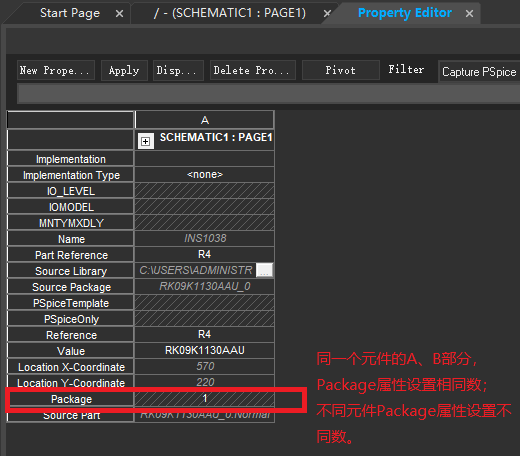

3、然后第一个运放的U?A   ,   U?B   package设置为1;

第二个运放的U?A   ,   U?B 的  package设置为2，这样软件就可以分辨了

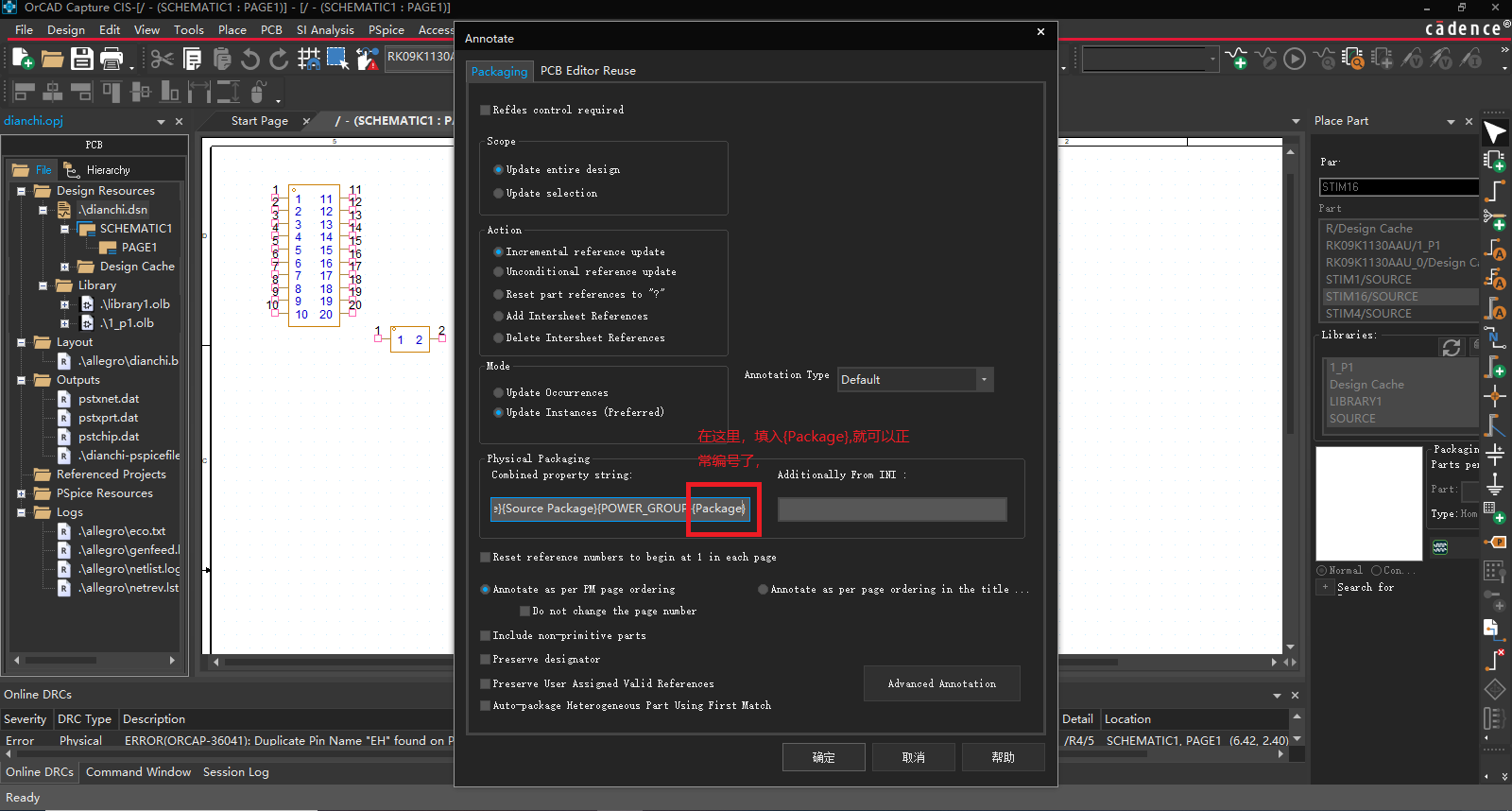

4、进入Annotate

三、手动改编号

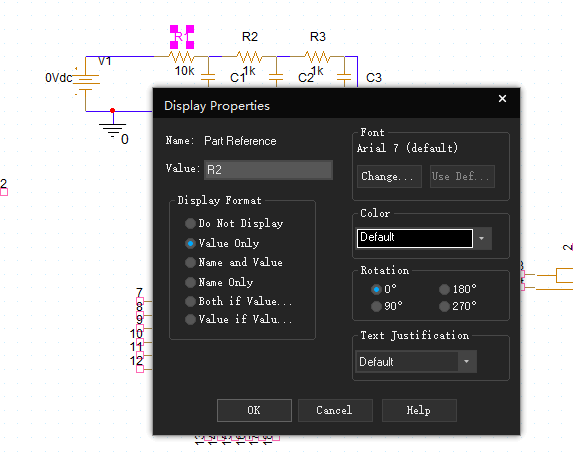

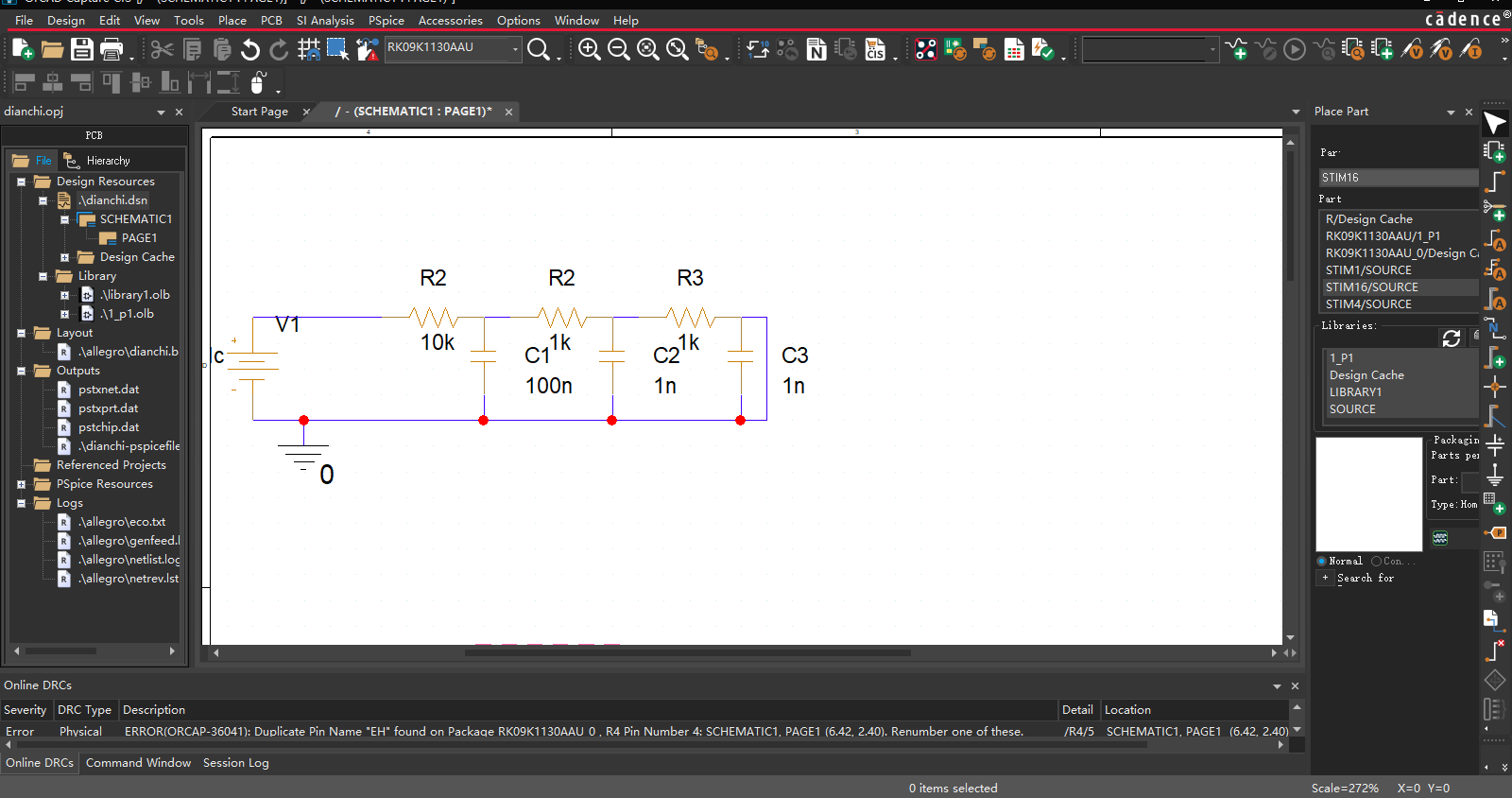

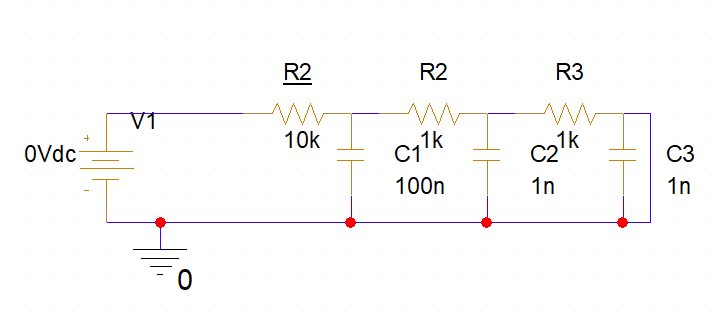

1、双击元件编号就可以修改，但是修改后编号下面会出现下横线

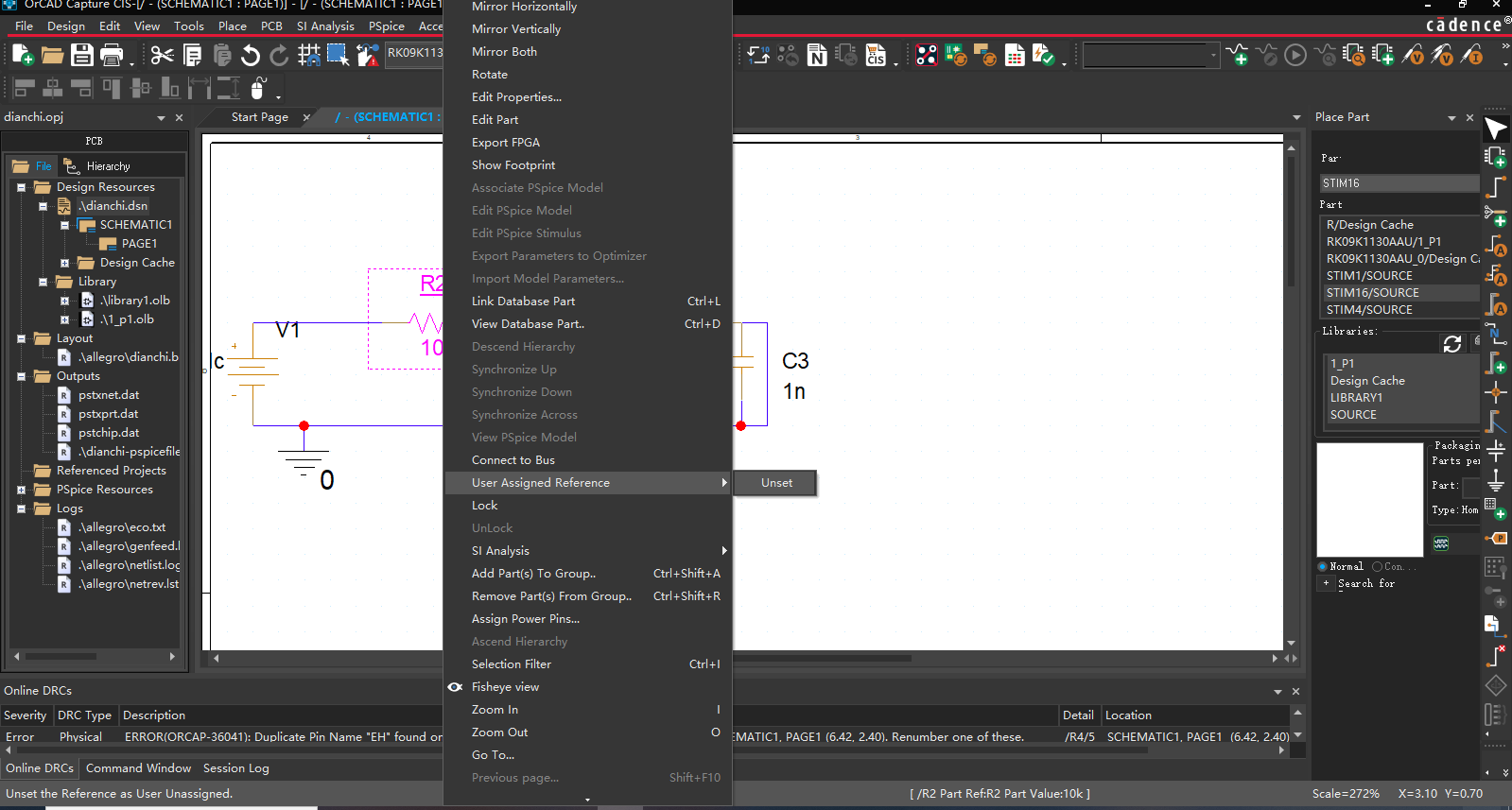

2、去掉下横线，如下图选择该器件，鼠标右击选择Unset,下横线就会消失
