高可用集群-keepalived

news 来源：原创 2025/5/2 9:33:46

高可用集群

高可用集群简介

高可用的概念

高可用集群（ High Availability Cluster, HA 集群），其中高可用的含义是最大限度地可以使用。从集群的名字上可以看出，此类集群实现的功能是保障用户的应用程序持久、不间断地提供服务。

当应用程序出现故障或者系统硬件、网络出现故障时，应用可以自动、快速从一个节点切换到另一个节点，从而保证应用持续、不间断地对外提供服务，这就是高可用集群实现的功能 .

常见的HA 集群

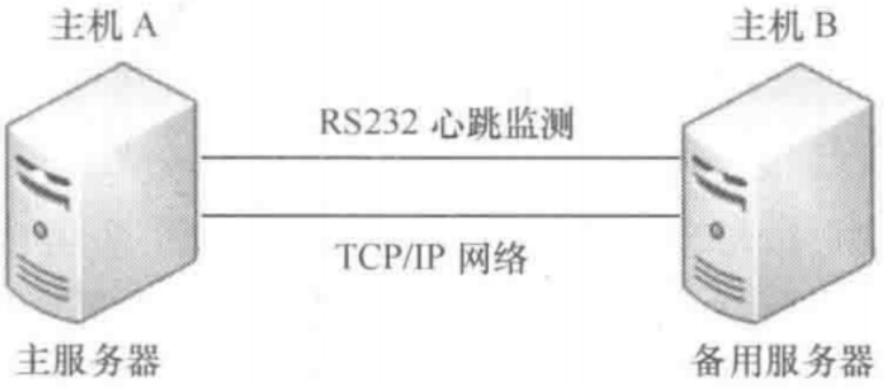

我们常说的双机热备、双机互备、多机互备等都属于高可用集群的范畴，这类集群一般都由两个或两个以上节点组成。典型的双机热备结构如下图所示：

在这里插入图片描述

高可用集群软件

高可用集群一般是通过高可用软件来实现的。在 Linux 下常用的高可用软件有开源HeartBeatHA、 RedHat 提供的 RHCS、商业软件 ROSE、Keepalived、pacemaker 等。

心跳监测与漂移 IP 地址

心跳监测

为了能实现负载均衡、提供高可用服务和执行错误恢复，集群系统提供了心跳监测技术。心跳监测是通过心跳线实现的，可以做心跳线的设备有 RS232 串口线，也可以用独立的一块网卡来跑心跳，还可以共享磁盘阵列等。心跳线的数量应该为集群节点数减 I。需要注意的是，如果通过网卡来做心跳，每个节点需要两块网卡。其中，一块作为私有网络直接连接到对方机器相应的网卡，用来监测对方心跳。另外一块连接到公共网络对外提供服务，同时心跳网卡和服务网卡的 IP地址尽量不要在一个网段内。心跳监控的效率直接影响故障切换时间的长短，集群系统正是通过心跳技术保持节点间内部通信的有效性。

漂移 IP 地址

在集群系统中，除了每个服务节点自身的真实 IP 地址外，还存在一个漂移 1P 地址。为什么说是漂移 IP地址呢？因为这个 IP 地址并不固定。例如，在两个节点的双机热备中，正常状态下，这个漂移 1P 地址位于主节点上，当主节点出现故障后，漂移 IP 地址自动切换到备用节点。因此，为了保证服务的不间断性，在集群系统中，对外提供的服务 IP 地址一定要是这个漂移 IP 地址。虽然节点本身的 IP 地址也能对外提供服务，但是当此节点失效后，服务切换到了另一个节点，连接服务的 IP 地址仍然是故障节点的 IP地址，此时，服务就随之中断。

keepalived

Keepalived高可用集群介绍

Keepalived服务介绍

Keepalived起初是为LVS设计的，专门用来监控集群系统中各个服务节点的状态，后来有加入VRRP的功能，VRRP是Virtual Router Redundancy protocol（虚拟路由器冗余协议）的缩写，VRRP出现的目的就是为了解决静态路由器出现的单点故障问题，它能偶保证网络的不间断、稳定的运行。所有，keepalived一方面具有LVS cluster nodes healthchecks功能，另一方面也具有LVS directors faiover功

能。

Keepalived服务两大用途healthcheck & failover
- Healthcheck（健康检查）
  - 作用：Keepalived 通过健康检查机制来实时监测服务器或服务的运行状态，以确定其是否正常工作。这有助于及时发现潜在的故障，为故障转移提供依据。
  - 实现方式：Keepalived 可以通过多种方式进行健康检查。
    - 网络连接检查：尝试与服务器的特定端口建立连接，如果连接成功，则认为服务器在网络层面是可达的。例如，通过向 Web 服务器的 80 端口发送连接请求，若能成功建立连接，说明 Web 服务器的网络服务正常。
    - 进程状态检查：监测服务器上特定进程的运行状态。它可以通过检查进程的 PID（进程标识符）是否存在来判断进程是否正在运行。比如，检查 MySQL 数据库进程是否在运行，如果进程不存在，说明 MySQL 服务可能出现了故障。
    - 应用层检查：对服务进行更深入的应用层检查。例如，对于 Web 服务，可以发送 HTTP 请求并检查返回的状态码。如果返回的是 200 OK 状态码，说明 Web 应用程序正常响应；如果返回 500 Internal Server Error 等错误状态码，则表示 Web 服务可能存在问题。
- Failover（故障转移）
  - 作用：当健康检查发现主服务器出现故障时，Failover 机制会自动将服务切换到备份服务器上，以确保服务的连续性，减少停机时间，保证业务的正常运行。
  - 实现过程：
    - 故障检测：Keepalived 的健康检查模块持续监测主服务器的状态。当主服务器出现故障，例如网络中断、进程崩溃或服务无法正常响应时，健康检查机制会检测到这些异常情况，并将主服务器的状态标记为不可用。
    - 选举新的主服务器：在主服务器被标记为不可用后，Keepalived 会根据预先配置的优先级和选举算法，从备份服务器中选举出一个新的主服务器。通常，优先级较高的备份服务器会被优先选中。
    - 切换服务：选举出的新主服务器会接管原主服务器的工作，包括 IP 地址、网络服务等。Keepalived 会通过修改网络配置等方式，将原本发送到故障主服务器的流量重新路由到新的主服务器上，实现服务的无缝切换。
    - 通知与恢复：在故障转移过程中，Keepalived 可以通过配置好的通知机制，如发送邮件或执行脚本，通知管理员发生了故障转移事件。同时，当故障的主服务器恢复正常后，Keepalived 也可以根据配置，决定是否将服务切回原主服务器，或者让新主服务器继续承担服务任务，直到下次故障发生

Keepalived故障切换转移原理介绍

Keepalived 故障切换转移主要基于 VRRP 协议，通过优先级选举和状态监测来实现。以下是其详细原理介绍：

VRRP 协议基础
- VRRP 协议定义了虚拟路由器的概念，一个虚拟路由器由一个主路由器和多个备份路由器组成。虚拟路由器有一个虚拟 IP 地址和虚拟 MAC 地址，在外部看来，虚拟路由器是一个具有唯一 IP 和 MAC 地址的逻辑实体。
- MASTER（主路由器）
  - 职责
    - 转发数据：负责接收发往虚拟 IP 地址的数据包，并将其转发到相应的目的地。所有发送到虚拟 IP 地址的网络流量都由 MASTER 路由器进行处理和转发，就好像它是实际的默认网关一样。
    - 发送通告：定期发送 VRRP 通告消息，以告知 BACKUP 路由器自己的运行状态。通告消息中包含了 MASTER 路由器的优先级、虚拟路由器的状态等信息，通过这些消息，BACKUP 路由器可以实时监测 MASTER 路由器的工作情况。
  - 选举方式：在 VRRP 组中，路由器根据优先级进行选举。优先级最高的路由器成为 MASTER。如果多个路由器的优先级相同，则 IP 地址较大的路由器会被选举为 MASTER。例如，在一个包含三个路由器的 VRRP 组中，路由器 A 的优先级为 200，路由器 B 的优先级为 150，路由器 C 的优先级为 180，那么路由器 A 将成为 MASTER。如果路由器 A 和路由器 C 的优先级都为 200，而路由器 A 的 IP 地址大于路由器 C 的 IP 地址，那么路由器 A 仍然会被选举为 MASTER。
- BACKUP（备份路由器）
  - 职责
    - 监测状态：接收 MASTER 路由器发送的 VRRP 通告消息，通过分析这些消息来监测 MASTER 路由器的运行状态。一旦发现 MASTER 路由器出现故障，例如在规定时间内没有收到 MASTER 的通告消息，BACKUP 路由器将启动故障切换流程。
    - 准备接管：在 MASTER 路由器正常工作时，BACKUP 路由器处于待命状态，随时准备在 MASTER 路由器出现故障时接管其工作。当 BACKUP 路由器检测到 MASTER 路由器故障后，会根据优先级进行选举，优先级最高的 BACKUP 路由器将成为新的 MASTER 路由器，接管虚拟 IP 地址和网络流量的转发工作。
优先级与选举
- 优先级设置：在 Keepalived 配置中，每个参与 VRRP 组的路由器都会被分配一个优先级。优先级通常是一个 0 - 255 之间的数字，数值越高表示优先级越高。例如，主路由器的优先级可以设置为 200，备份路由器的优先级则设置为 100。
- 选举主路由器：VRRP 组中的路由器在启动时会根据优先级进行选举。优先级最高的路由器会被选举为 Master（主路由器），其他路由器则成为 Backup（备份路由器）。如果多个路由器的优先级相同，那么 IP 地址较大的路由器会被选举为 Master。
状态监测与通告
- 状态监测：Keepalived 通过多种方式监测服务器和网络的状态，包括前面提到的网络连接检查、进程状态检查和应用层检查等。以网络连接检查为例，Keepalived 会定期向服务器的特定端口发送探测数据包，根据服务器的响应来判断其是否正常运行。
- VRRP 通告：Master 路由器会定期发送 VRRP 通告消息，告知 Backup 路由器自己的状态。通告消息中包含了 Master 路由器的优先级、虚拟路由器的状态等信息。默认情况下，通告间隔通常为 1 秒。
故障切换过程
- 检测到故障：如果 Backup 路由器在一定时间内（通常是多个通告间隔，可配置）没有收到 Master 路由器的 VRRP 通告消息，就会认为 Master 路由器出现故障。例如，连续 3 秒没有收到通告消息，Backup 路由器就会触发故障切换流程。
- 重新选举：Backup 路由器在确认 Master 路由器故障后，会根据优先级重新进行选举。优先级最高的 Backup 路由器会成为新的 Master 路由器。
- 切换 IP 和服务：新的 Master 路由器会接管虚拟 IP 地址和相关服务。它会将自己的网络接口配置为虚拟 IP 地址，并开始提供服务。同时，Keepalived 会通过相应的机制通知网络中的其他设备，使其将流量发送到新的 Master 路由器上，实现故障切换。
抢占与非抢占模式
- 抢占模式：在抢占模式下，当原来故障的 Master 路由器恢复正常后，如果它的优先级仍然是最高的，那么它会重新抢占 Master 角色，将当前的 Master 路由器切换回 Backup 状态。
- 非抢占模式：在非抢占模式下，即使原来的 Master 路由器恢复正常，它也不会主动抢占 Master 角色，而是继续作为 Backup 路由器，直到当前的 Master 路由器再次出现故障。
Keepalived 具有以下主要特点：
1. 与 LVS 兼容性好：作为 LVS 的扩展项目，Keepalived 与 LVS 之间有着良好的兼容性，能在 LVS 相关场景中稳定高效运行，为基于 LVS 的负载均衡系统提供有力支持。
2. 配置相对简单：相较于 Heartbeat 等 HA 软件，Keepalived 的部署更为简洁。Heartbeat 复杂的配置流程让不少人望而却步，而 Keepalived 在这方面具有明显优势，降低了运维成本和技术门槛。
3. 健康检查与故障隔离：通过对服务器池对象进行健康检查，Keepalived 能够及时发现失效的机器或服务，并将其隔离，确保整个系统的稳定性和可靠性，避免因单点故障影响业务的正常运行。
4. 基于 VRRP 的故障切换：负载均衡器之间的失败切换是通过 VRRPv2 stack 实现的。VRRP 最初就是为解决静态路由器的单点故障问题而设计，Keepalived 借助这一成熟的协议，实现了高效、快速的故障切换，保障网络服务的连续性。
5. 与 iptables 兼容性佳：在实际线上项目中可知，iptables 的启用不会影响 Keepalived 的运行。不过，为了追求更好的性能，通常会将整套系统内所有主机的 iptables 停用，以减少系统开销，提升整体性能。
6. VIP 设置与灵活组网：Keepalived 产生的 VIP 作为整个系统对外的 IP，方便进行统一的网络配置和管理。如果最外端的防火墙采用路由模式，还可将此内网 IP 映射为公网 IP，实现内外网的灵活组网和通信，适应不同的网络环境和应用需求。

keepalive配置文件说明

整体结构

Keepalived 配置文件主要由 3 个部分构成：

全局配置（Global Configuration）：这部分定义了与 Keepalived 进程相关的全局参数。
VRRP 实例配置（VRRP Instance Configuration）：用于配置 VRRP 实例，实现虚拟路由冗余。
虚拟服务器配置（Virtual Server Configuration）：若要使用 Keepalived 作为负载均衡器，可通过这部分配置虚拟服务器。

示例配置文件及说明

! Configuration File for keepalived

# 全局配置部分
global_defs {
    # 路由器的标识，同一网络内必须唯一
    router_id LVS_DEVEL
    # 通知脚本，当 Keepalived 状态发生变化时执行
    notify_master "/path/to/master.sh"
    notify_backup "/path/to/backup.sh"
    notify_fault "/path/to/fault.sh"
    # 发送邮件通知的配置
    smtp_server 192.168.200.1
    smtp_connect_timeout 30
    email_from keepalived@example.com
    email_to admin@example.com
}

# VRRP 实例配置部分
vrrp_instance VI_1 {
    state MASTER	# 实例的运行模式，MASTER 表示主服务器，BACKUP 表示备用服务器
    interface ens160	# 绑定的网络接口
    virtual_router_id 51	 # VRRP 组的 ID，同一 VRRP 组内的实例必须相同
    priority 100	# 优先级，数值越高越优先成为主服务器
    advert_int 1	# 发送 VRRP 通告的时间间隔，单位为秒
    # nopreempt 	设置为非抢占模式
    authentication {	# VRRP 认证信息，同一 VRRP 组内的实例必须相同
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {		# 虚拟 IP 地址，多个 IP 可换行添加
        192.168.200.100
    }
    track_script {		# 跟踪脚本，用于监测应用程序状态
        chk_httpd {
            script "/path/to/check_httpd.sh"
            interval 2
            weight -20
        }
    }
}

# 虚拟服务器配置部分
virtual_server 192.168.200.100 80 {
    delay_loop 6	# 健康检查的时间间隔，单位为秒
    lb_algo rr		# 负载均衡算法，常用的有 rr（轮询）、wrr（加权轮询）等
    lb_kind NAT		# 负载均衡模式，常用的有 NAT、DR 等
    persistence_timeout 50		 # 持久连接的超时时间，单位为秒
    protocol TCP		 # 协议类型，通常为 TCP
    sorry_server 192.168.1.111:80		#添加一个备用服务器，当所有RS故障时启用
    # 真实服务器配置
    real_server 192.168.200.102 80 {
        weight 1		# 权重，数值越高分配的请求越多
        SSL_GET {		# 健康检查方式
            url {
              path /
              digest ff20ad2481f8d06864272493e926a9cf
            }
            url {
              path /mrtg/
              digest 9b3a0c85a887a 256d6939da88aabd8cd
            }
            connect_timeout 3		# 连接超时时间，单位为秒
            retry 3		# 重试次数
            delay_before_retry 3		# 重试间隔时间，单位为秒
        }
    }
}

各部分详细解释

全局配置（global_defs）
- router_id：用于标识 Keepalived 实例，在同一网络内必须唯一。
- notify_master、notify_backup、notify_fault：分别为切换到主、备用、故障状态时执行的脚本路径。
- smtp_server、smtp_connect_timeout、email_from、email_to：邮件通知相关配置。
VRRP 实例配置（vrrp_instance）
- state：实例的初始状态，有 MASTER 和 BACKUP 两种。
- interface：绑定的网络接口。
- virtual_router_id：VRRP 组的 ID，同一组内必须相同。
- priority：优先级，数值越高越优先成为主服务器。
- advert_int：发送 VRRP 通告的时间间隔。
- authentication：VRRP 认证信息，包括认证类型和密码。
- virtual_ipaddress：虚拟 IP 地址列表。
- track_script：用于监测应用程序状态的脚本配置。
虚拟服务器配置（virtual_server）
- virtual_server：指定虚拟服务器的 IP 地址和端口。
- delay_loop：健康检查的时间间隔。
- lb_algo：负载均衡算法。
- lb_kind：负载均衡模式。
- persistence_timeout：持久连接的超时时间。
- protocol：协议类型。
- real_server：真实服务器的配置，包括 IP 地址、端口、权重和健康检查方式。
- nopreempt：非抢占模式。

keepalived高可用简单应用

配置keepalived实现服务高可用功能

keepalived的官方站点是http://www.keepalived.org，官方文档是
http://www.keepalived.org/documentation.html，通过官方地址可以获取到keepalived软件包

准备两台机器

IP 主机名说明
172.25.254.100 openEuler-1 MASTER（主路由器）
172.25.254.200 openEuler-2 BACKUP（备份路由器）

IP	主机名	说明
172.25.254.100	openEuler-1	MASTER（主路由器）
172.25.254.200	openEuler-2	BACKUP（备份路由器）

安装keepalived

# 1.在线安装
[root@openEuler-1 ~]# yum install keepalived -y
[root@openEuler-2 ~]# yum install keepalived -y

配置web站点

[root@openEuler-1 ~]# yum install nginx -y
[root@openEuler-1 ~]# echo "web1 test,`hostname -I`." > /usr/share/nginx/html/index.html
[root@openEuler-1 ~]# systemctl start nginx
[root@openEuler-2 ~]# yum install nginx -y
[root@openEuler-1 ~]# echo "web2 test,`hostname -I`." > /usr/share/nginx/html/index.html
[root@openEuler-1 ~]# systemctl start nginx

配置keepalived

# 172.25.254.100,MASTER
[root@openEuler-1 ~]# cd /etc/keepalived/
[root@openEuler-1 keepalived]# cp keepalived.conf{,.bak}
[root@openEuler-1 keepalived]# vim keepalived.conf
[root@openEuler-1 keepalived]# cat keepalived.conf
! Configuration File for keepalived
global_defs {
   router_id LVS_MASTER
}

vrrp_instance VI_1 {
    state MASTER
    interface ens160		#设置为自己的网卡
    virtual_router_id 100
    priority 200
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.10
    }
}
# 172.25.254.200,BACKUP
[root@openEuler-2 ~]# cd /etc/keepalived/
[root@openEuler-2 keepalived]# cp keepalived.conf{,.bak}
[root@openEuler-2 keepalived]# vim keepalived.conf
[root@openEuler-2 keepalived]# cat keepalived.conf
! Configuration File for keepalived
global_defs {
   router_id LVS_BACKUP
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens160		#设置为自己的网卡
    virtual_router_id 100
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.10
    }
}

测试

# 两台机器启动keepalived
[root@openEuler-1 keepalived]# systemctl start keepalived
[root@openEuler-2 keepalived]# systemctl start keepalived
# 访问vip
[root@openEuler-1 keepalived]# curl 172.25.254.10
web1 test,172.25.254.100 .
# 模拟MASTER故障
[root@openEuler-1 keepalived]# systemctl stop keepalived
[root@openEuler-1 keepalived]# curl 172.25.254.10
web2 test,172.25.254.200 .
# 默认是抢占模式
[root@openEuler-1 keepalived]# systemctl start keepalived
[root@openEuler-1 keepalived]# curl 172.25.254.10
web1 test,172.25.254.100 .

注意：
- keepalived起初是为lvs量身定做的；
- 本次小实验基于keepalived+nginx的应用，没有对nginx的应用做健康检查，当nginx出现问题时，VIP不能自动漂移，实现故障转移。

解决方法

方法1：编写脚本：脚本持续监测应用，一旦异常并重启失败，则停止keepalived。

#!/bin/bash
# function: monitor nginx process status and handle exceptions

# Define log file
LOG_FILE="/var/log/check_nginx.log"

# Function to log messages
log_message() {
    local message="$1"
    echo "$(date '+%Y-%m-%d %H:%M:%S') - $message" >> "$LOG_FILE"
}

while true
do
    nginxpid=$(ps -C nginx --no-header | wc -l)
    if [ "$nginxpid" -eq 0 ]; then
        log_message "nginx process is not running. Trying to start it..."
        /etc/init.d/nginx start
        sleep 5
        nginxpid=$(ps -C nginx --no-header | wc -l)
        if [ "$nginxpid" -eq 0 ]; then
            log_message "Failed to start nginx process. Stopping keepalived..."
            /etc/init.d/keepalived stop
            log_message "Keepalived service has been stopped."
            break
        else
            log_message "nginx process has been successfully started."
        fi
    fi
    sleep 5
done

方法2：VRRP scripts的实现，简单演示

# 在配置文件中添加
vrrp_script check_nginx {
	script "killall -0 nginx"
	interval 2
}
# 在vrrp_instance VI_1中添加，引用上面的nginx监测
track_script {
	check_nginx
}

keepalived的vrrp_script

vrrp_script 是 Keepalived 配置文件里极为关键的一部分，它的主要作用是对特定脚本进行监测与执行，进而依据脚本的执行结果来动态调整 VRRP 实例的优先级。这一功能有助于实现服务的高可用性，当监测的服务出现故障时，能够自动切换到备用节点。

基本语法

vrrp_script <SCRIPT_NAME> {
    script "<STRING>|<QUOTED-STRING>"
    interval <SECONDS>
    weight <INTEGER>
    fall <COUNT>
    rise <COUNT>
    timeout <SECONDS>
    init_fail
}

参数解释

<SCRIPT_NAME>：为脚本监测项自定义的名称，此名称要保证在配置文件中是唯一的。
script：要执行的脚本命令或者脚本文件的路径。
interval：执行脚本的时间间隔，单位为秒。
weight：当脚本执行结果表明服务异常时，VRRP 实例优先级的调整值[-254,254]。若为正数，则提高优先级；若为负数，则降低优先级。
- weight 为正数
  - 脚本检测失败：当 Master 节点的vrrp_script脚本检测失败，若其priority值小于 Backup 节点的weight值与priority值之和，会发生主备切换。
  - 脚本检测成功：当 Master 节点的vrrp_script脚本检测成功，若其weight值与priority值之和大于 Backup 节点的weight值与priority值之和，主节点不变，不发生切换。
- weight 为负数
  - 脚本检测失败：当 Master 节点的vrrp_script脚本检测失败，若其priority值与weight值之差小于 Backup 节点的priority值，会发生主备切换。
  - 脚本检测成功：当 Master 节点的vrrp_script脚本检测成功，若其priority值大于 Backup 节点的priority值，主节点不变，不发生切换。
fall：判定服务处于故障状态所需的连续失败次数。
rise：判定服务恢复正常所需的连续成功次数。
timeout：脚本执行的最大时长，超过该时长则视为执行失败。
init_fail：若添加该参数，Keepalived 启动时若脚本执行失败，会直接降低优先级。

示例配置

以下是一个监测 Nginx 服务状态的 vrrp_script 示例：

vrrp_script chk_nginx {
    script "/usr/local/bin/check_nginx.sh"
    interval 2
    weight -20
    fall 2
    rise 2
    timeout 3
    init_fail
}

配置文件引用示例

vrrp_instance VI_1 {
    state MASTER
    interface ens160
    virtual_router_id 100
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.10
    }
    track_script {
        chk_nginx
    }
}

脚本示例（`check_nginx.sh`）

## vim /usr/local/bin/check_nginx.sh
#!/bin/bash
if systemctl is-active --quiet nginx; then
    exit 0
else
    exit 1
fi

## systemctl is-active --quiet nginx
作用：此命令用于检查 nginx 服务是否处于活跃（正在运行）状态。is-active 是 systemctl 的子命令，用于查询服务的运行状态；--quiet 选项表示不输出详细信息，仅通过命令的退出状态码来反映结果。
可能的结果：
退出状态码为 0：这表明 nginx 服务正在运行，即上一条 systemctl start nginx 命令成功启动了 nginx 服务。
退出状态码为 3：意味着 nginx 服务未处于活跃状态，可能是启动过程中出现了故障，或者服务启动后又异常停止了。
退出状态码为 4：表示指定的服务（这里是 nginx）不存在，可能是 nginx 没有正确安装。

##或者
#!/bin/bash
#代码一定注意空格，逻辑就是：如果nginx进程不存在则启动nginx,如果nginx无法启动则kill掉
keepalived所有进程
A=`ps -C nginx --no-header |wc -l`
if [ $A -eq 0 ];then
	systemctl start nginx
	sleep 3
	if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
		systemctl stop keepalived
	fi
fi

实战案例：

实现Keepalived 状态切换的通知脚本

## 在所有keepalived节点配置如下
[root@openEuler-1 ~]# cat /usr/local/bin/notify.sh
#!/bin/bash
contact='2221585257@qq.com'
notify() {
    mailsubject="$(hostname) to be $1, vip floating"
    mailbody="$(date +'%F %T'): vrrp transition, $(hostname) changed to be $1"
    echo "$mailbody" | mail -s "$mailsubject" $contact
}
case $1 in
master)
    notify master
    ;;
backup)
    notify backup
    ;;
fault)
    notify fault
    ;;
*)
    echo "Usage: $(basename $0) {master|backup|fault}"
    exit 1
    ;;
esac
[root@openEuler-1 ~]# chmod +x /usr/local/bin/notify.sh
[root@openEuler-1 ~]# cat /etc/keepalived/keepalived.conf
......
vrrp_instance VI_1 {
    ......
    virtual_ipaddress {
        172.25.254.10
    }
    notify_master "/usr/local/bin/notify.sh master"
    notify_backup "/usr/local/bin/notify.sh backup"
    notify_fault "/usr/local/bin/notify.sh fault"
}

利用子配置文件实现master/master的Keepalived双主架构

# 172.25.254.100
[root@openEuler-1 ~]# vim /etc/keepalived/keepalived.conf
......
include /etc/keepalived/conf.d/*.conf
[root@openEuler-1 ~]# mkdir /etc/keepalived/conf.d/
[root@openEuler-1 ~]# vim /etc/keepalived/conf.d/cluster1.conf
[root@openEuler-1 ~]# cat /etc/keepalived/conf.d/cluster1.conf
vrrp_instance VI_1 {
    state MASTER
    interface ens160
    virtual_router_id 66
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        172.25.254.10
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}
[root@openEuler-1 ~]# vim /etc/keepalived/conf.d/cluster2.conf
[root@openEuler-1 ~]# cat /etc/keepalived/conf.d/cluster2.conf
vrrp_instance VI_2 {
    state BACKUP
    interface ens160
    virtual_router_id 88
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        172.25.254.11
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}

[root@openEuler-1 ~]# tree /etc/keepalived/
/etc/keepalived/
├── conf.d
│   ├── cluster1.conf
│   └── cluster2.conf
├── keepalived.conf
└── keepalived.conf.bak


## 172.25.254.200
[root@openEuler-2 ~]# vim /etc/keepalived/keepalived.conf
......
include /etc/keepalived/conf.d/*.conf
[root@openEuler-2 ~]# mkdir /etc/keepalived/conf.d/
[root@openEuler-2 ~]# vim /etc/keepalived/conf.d/cluster1.conf
[root@openEuler-2 ~]# cat /etc/keepalived/conf.d/cluster1.conf
vrrp_instance VI_1 {
    state BACKUP
    interface ens160
    virtual_router_id 66
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        172.25.254.10
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}
[root@openEuler-2 ~]# vim /etc/keepalived/conf.d/cluster2.conf
[root@openEuler-2 ~]# cat /etc/keepalived/conf.d/cluster2.conf
vrrp_instance VI_2 {
    state MASTER
    interface ens160
    virtual_router_id 88
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        172.25.254.11
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}

##重启服务，测试
#systemctl restart keepalived
[root@openEuler-3 ~]# curl 172.25.254.10
web1 test,172.25.254.100 .
[root@openEuler-3 ~]# curl 172.25.254.11
web2 test,172.25.254.200 .
## 在172.25.254.100上模拟故障
[root@openEuler-1 ~]# systemctl stop keepalived
[root@openEuler-3 ~]# curl 172.25.254.10
web2 test,172.25.254.200 .
[root@openEuler-3 ~]# curl 172.25.254.11
web2 test,172.25.254.200 .

LVS+Keepalived实现Nginx集群配置案例

LVS+Keepalived配置

机器	接口/IP	说明
openEuler-1	ens160：172.25.254.100/24 ens192：10.10.10.1/24	ens192用于心跳检测
openEuler-2	ens160：172.25.254.200/24 ens192：10.10.10.2/24
openEuler-3	172.25.254.201	web1
openEuler-4	172.25.254.202	web2

## 在openEuler-1和openEuler-2上分别安装ipvsadm和keepalived
# yum install ipvsadm -y
# yum install keepalived -y

## openEuler-1
[root@openEuler-1 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id LVS_1
}

vrrp_instance VI_1 {
    state MASTER
    interface ens160
    lvs_sync_daemon_interface ens192		##心跳检测端口
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.10
    }
}

virtual_server 172.25.254.10 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

    real_server 172.25.254.201 80 {
        weight 1
        TCP_CHECK{
            connect_timeout 3
            retry 3
            delay_before_retry 3
            connetc_port 80
        }
    }
    real_server 172.25.254.202 80 {
        weight 1
        TCP_CHECK{
            connect_timeout 3
            retry 3
            delay_before_retry 3
            connetc_port 80
        }
    }
}
## openEuler-2
[root@openEuler-2 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id LVS_2
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens160
    lvs_sync_daemon_interface ens192
    virtual_router_id 51
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.10
    }
}

virtual_server 172.25.254.10 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

    real_server 172.25.254.201 80 {
        weight 1
        TCP_CHECK{
            connect_timeout 3
            retry 3
            delay_before_retry 3
            connetc_port 80
        }
    }
    real_server 172.25.254.202 80 {
        weight 1
        TCP_CHECK{
            connect_timeout 3
            retry 3
            delay_before_retry 3
            connetc_port 80
        }
    }
}


## 在openEuler-1和openEuler-2上分别开启路由转发功能
[root@openEuler-2 ~]# vim /etc/sysctl.conf
......
net.ipv4.ip_forward = 1		##将0改为1
......
[root@openEuler-2 ~]# sysctl -p

LVS-DR模式配置不明白的，可以参考我的其他博客lvs负载均衡集群

在openEuler-3和openEuler-4上使用脚本进行ARP抑制，可以参考我的其他博客LVS-DR模式配置脚本

## 配置nginx的默认发布页面
[root@openEuler-3 ~]# echo "web1 tset page,`hostname -I`." > /usr/share/nginx/html/index.html
[root@openEuler-4 ~]# echo "web2 tset page,`hostname -I`." > /usr/share/nginx/html/index.html
## 两台机器都启动ARP抑制脚本
[root@openEuler-4 ~]# /etc/init.d/lvs_rs start
Reloading systemd:  [  OK  ]
Starting lvs_rs (via systemctl):  [  OK  ]
[root@openEuler-4 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 172.25.254.10/32 brd 172.25.254.10 scope global lo:10    ##VIP绑定成功
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:a5:34:fe brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    inet 172.25.254.202/24 brd 172.25.254.255 scope global noprefixroute ens160
       valid_lft forever preferred_lft forever
    inet6 fe80::89dc:284:592a:5b75/64 scope link dadfailed tentative noprefixroute
       valid_lft forever preferred_lft forever
    inet6 fe80::14d:910a:4705:b203/64 scope link dadfailed tentative noprefixroute
       valid_lft forever preferred_lft forever
    inet6 fe80::bf01:39f:619d:7869/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@openEuler-4 ~]# /etc/init.d/lvs_rs start^C
[root@openEuler-4 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.25.254.2    0.0.0.0         UG    100    0        0 ens160
172.25.254.0    0.0.0.0         255.255.255.0   U     100    0        0 ens160
172.25.254.10   0.0.0.0         255.255.255.255 UH    0      0        0 lo 				##VIP

测试

## 查看LVS-DR模式
[root@openEuler-1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.10:80 rr
  -> 172.25.254.201:80            Route   1      0          0
  -> 172.25.254.202:80            Route   1      0          0

## 在客户端访问vip172.25.254.10
[root@Rocky ~]# for ((i=0;i<10;i++));do curl 172.25.254.10 ;done
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .

## 在172.25.254.201上停止nginx服务，稍等片刻查看
[root@openEuler-1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.10:80 rr
  -> 172.25.254.202:80            Route   1      0          5

[root@Rocky ~]# for ((i=0;i<10;i++));do curl 172.25.254.10 ;done
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .

## 在172.25.254.100上停止keepalived服务
[root@openEuler-1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
## 此时自动切换到172.25.254.200 openEuler-2上，后端服务不影响
[root@openEuler-2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.10:80 rr
  -> 172.25.254.201:80            Route   1      0          0
  -> 172.25.254.202:80            Route   1      0          10
[root@Rocky ~]# for ((i=0;i<10;i++));do curl 172.25.254.10 ;done
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .

健康检查方式

Keepalived 的健康检查是其重要功能之一，通过多种检查方式来确保后端服务器的可用性，以下是对 Keepalived 健康检查的详细介绍：

检查方式
- TCP_CHECK：工作在第 4 层，Keepalived 向后端服务器发起一个 TCP 连接请求，如果后端服务器没有响应或超时，那么这个后端将从服务器池中移除。例如，可通过设置connect_timeout（连接超时时间）、nb_get_retry（重连次数）、delay_before_retry（重连间隔时间）和connect_port（健康检查的端口）等参数来配置 TCP 检查。
- HTTP_GET/SSL_GET：工作在第 5 层。HTTP_GET向指定的 URL 执行 HTTP 请求，将得到的结果用 MD5 加密并与指定的 MD5 值比较是否匹配，不匹配则从服务器池中移除，还可指定 HTTP 返回码来判断检测是否成功，也能指定多个 URL 用于检测，适用于一台服务器有多个虚拟主机的情况。SSL_GET与HTTP_GET相似，只是使用 SSL 连接。它们都有基于返回码确认和基于确认后端页面内容 hash 值两种检测方式，可处理简单的 GET 请求，不适用基于 POST 返回值确认，POST 方式可通过MISC_CHECK支持检测。
- SMTP_CHECK：用于检测邮件服务的 SMTP。可配置connect_ip、connect_port（默认检查端口 25）、connect_timeout、retry、delay_before_retry以及helo_name（请求命令参数，可选）等参数来进行 SMTP 健康检查。
- MISC_CHECK：通过脚本来检测。脚本返回值为 0 表示检测成功；为 1 表示检测失败，将从服务器池中移除；为 2 - 255 表示检测成功，如果设置了misc_dynamic，权重自动调整为退出码 - 2。需指定misc_path（外部程序或者脚本路径）、misc_timeout（执行脚本的超时时间）等参数，若设置了misc_dynamic，则健康检查程序的退出状态码会用来动态调整服务器的权重。
相关配置参数
- delay_loop：指定每隔多长时间做一次健康检测，单位为秒。
- connect_timeout：连接超时时间，单位为秒。
- nb_get_retry：检测失败后的重试次数，如果达到重试次数仍然失败，将后端从服务器池中移除。
- delay_before_retry：失败重试的间隔时间，单位为秒。

配置示例

以 TCP 健康检查为例，配置如下：

TCP_CHECK {
    connect_timeout 5 #连接超时时间
    nb_get_retry 3 #重连次数
    delay_before_retry 3 #重连间隔时间
    connect_port 80 #健康检查的端口
}

以 HTTP_GET 健康检查为例，配置如下：

HTTP_GET | SSL_GET {
    url {
        path / # HTTP/SSL检查的URL，可配置多个
        digest <STRING> # HTTP/SSL检查后的摘要信息，用工具genhash生成
        status_code 200 # HTTP/SSL检查返回的状态码，期望返回200表示成功
    }
    connect_port 80 # 连接端口
    bindto <IPADD> # 绑定的IP地址（需替换为实际IP）
    connect_timeout 3 # 连接超时时间，3秒后若未成功连接则判定超时
    nb_get_retry 3 # 重连次数，连接失败后尝试重连3次
    delay_before_retry 2 # 连接间隔时间，每次重连间隔2秒
}
## 两种方式都有基于返回码和基于页面内容 hash 值两种检测方式；
## 都只能处理简单的 GET 请求，POST 请求可通过 MISC_CHECK 方式检测；
## 配置语法相似，区别仅在于协议（HTTP 与 HTTPS）。

SMTP 健康检查方式

SMTP_CHECK {
    host {
        connect_ip <IP ADDRESS> # 连接的IP地址（需替换为实际IP）
        connect_port <PORT> # 默认检查端口25，可按需修改
    }
    connect_timeout <INTEGER> # 连接超时时间（需设置具体整数，单位秒）
    retry <INTEGER> # 重试次数（需设置具体整数）
    delay_before_retry <INTEGER> # 失败重试的间隔时间（需设置具体整数，单位秒）
    helo_name <STRING>|<QUOTED-STRING> # 请求命令参数，可选
}

MISC 健康检查方式

MISC_CHECK {
    misc_path <STRING>|<QUOTED-STRING> # 外部程序或脚本路径
    misc_timeout <INT> # 执行脚本的超时时间（需设置具体整数，单位秒）
    user USERNAME [GROUPNAME] #指定运行脚本的用户和组，默认为当前用户；如果没有指定GROUPNAME，则GROUPNAME同USERNAME。
    misc_dynamic # 如果设置，healthchecker程序的退出状态码会动态调整服务器权重
    # 返回0：健康检查OK，权重不被修改
    # 返回1：健康检查失败，权重设为0
    # 返回2 - 255：健康检查OK，权重设置为：退出状态码 - 2,如果退出码为250，则权重调整为248
    warmup <INT>	#指定一个随机延迟，可防止网络阻塞，如果为0，则关闭该功能
}

genhash工具使用

## keepalived自带，无需另外下载
[root@openEuler-1 ~]# genhash
Usage: genhash COMMAND [OPTIONS]
Commands:
   -s server-address -p port -u url
   -S -s server-address -p port -u url
   -h

Options:
Either long or short options are allowed.
   --use-ssl         -S       Use SSL connection to remote server.
   --use-sni         -I       Use SNI during SSL handshake (uses virtualhost setting; see -V).
   --server          -s       Use the specified remote server address.
   --port            -p       Use the specified remote server port.
   --url             -u       Use the specified remote server url.
   --use-virtualhost -V       Use the specified virtualhost in GET query.
   --verbose         -v       Use verbose mode output.
   --help            -h       Display this short inlined help screen.
   --fwmark          -m       Use the specified FW mark.
   --protocol        -P       Use the specified HTTP protocol - '1.0', 1.0c', '1.1'.
                                1.0c means 1.0 with 'Connection: close'
   --timeout         -t       Timeout in seconds


命令格式
genhash COMMAND [OPTIONS]，说明genhash命令需要跟一个具体的子命令（如-s -p -u等组合）以及一些可选的选项来执行特定的操作。
子命令
-s server -address -p port -u url：这是最主要的子命令组合，用于指定远程服务器的地址、端口和要获取哈希值的 URL。通过这个组合，genhash会连接到指定的服务器和端口，并针对给定的 URL 生成哈希值。
-S -s server -address -p port -u url：与上面的子命令类似，但多了-S选项，表示使用 SSL 连接到远程服务器，增加了连接的安全性。
选项
--use - ssl 或 -S：指定使用 SSL 连接到远程服务器。
--use - sni 或 -I：在 SSL 握手期间使用 SNI（Server Name Indication），需要结合-V选项使用，用于指定虚拟主机设置。
--server 或 -s：指定远程服务器的地址。
--port 或 -p：指定远程服务器的端口。
--url 或 -u：指定远程服务器上要获取哈希值的 URL。
--use - virtualhost 或 -V：在 GET 查询中使用指定的虚拟主机。
--verbose 或 -v：使用详细模式输出，会提供更多关于操作执行过程的信息。
--help 或 -h：显示这个简短的内联帮助屏幕，就是你看到的输出内容。
--fwmark 或 -m：指定要使用的防火墙标记。
--protocol 或 -P：指定使用的 HTTP 协议版本，可以是'1.0'、'1.0c'、'1.1'。其中1.0c表示1.0版本且带有Connection: close头信息。
--timeout 或 -t：设置连接的超时时间，单位为秒。如果在指定时间内没有完成操作，命令将自动终止

示例

TCP_CHECK健康检查方式

 [root@openEuler-1 ~]# vim /etc/keepalived/keepalived.conf
 real_server 172.25.254.201 80 {
        weight 1
        TCP_CHECK{
            connect_timeout 3
            retry 3
            delay_before_retry 3
            connetc_port 80
        }
    }
    real_server 172.25.254.202 80 {
        weight 1
        TCP_CHECK{
            connect_timeout 3
            retry 3
            delay_before_retry 3
            connetc_port 80
        }
    }

HTTP_GET/SSL_GET健康检查方式

[root@openEuler-1 ~]# genhash -s 172.25.254.201 -p 80 -u /index.html
307e37d3795b16258184fab0b8f2b8cf
[root@openEuler-1 ~]# genhash -s 172.25.254.202 -p 80 -u /index.html
88d26bf251daebfed14eb46055303697
[root@openEuler-1 ~]# vim /etc/keepalived/keepalived.conf
## 将TCP_CHECK更换
	 real_server 172.25.254.201 80 {
        weight 1
        HTTP_GET {
			url {
				path /index.html
				digest 307e37d3795b16258184fab0b8f2b8cf		#基于genhash监测
				status_code 200		#基于状态码监测
			}
		connect_timeout 3
		connect_port 80
		nb_get_retry 3
		delay_before_retry 3
		}
    }
    real_server 172.25.254.202 80 {
        weight 1
        HTTP_GET {
			url {
				path /index.html
				88d26bf251daebfed14eb46055303697
				status_code 200
			}
		connect_timeout 3
		connect_port 80
		nb_get_retry 3
		delay_before_retry 3
		}
    }

MISC 健康检查方式

[root@openEuler-1 ~]# yum install nmap -y

## nginx正常启动
[root@openEuler-1 ~]# nmap 172.25.254.202 -p 80
Starting Nmap 7.92 ( https://nmap.org ) at 2025-04-09 15:33 CST
Nmap scan report for 172.25.254.202
Host is up (0.00066s latency).

PORT   STATE SERVICE
80/tcp open  http
MAC Address: 00:0C:29:A5:34:FE (VMware)

Nmap done: 1 IP address (1 host up) scanned in 13.18 seconds
## nginx关闭
[root@openEuler-1 ~]# nmap 172.25.254.202 -p 80
Starting Nmap 7.92 ( https://nmap.org ) at 2025-04-09 15:34 CST
Nmap scan report for 172.25.254.202
Host is up (0.00077s latency).

PORT   STATE  SERVICE
80/tcp closed http
MAC Address: 00:0C:29:A5:34:FE (VMware)

Nmap done: 1 IP address (1 host up) scanned in 13.14 seconds
## 当防火墙拦截时
[root@openEuler-1 ~]# nmap 172.25.254.202 -p 80
Starting Nmap 7.92 ( https://nmap.org ) at 2025-04-09 15:35 CST
Nmap scan report for 172.25.254.202
Host is up (0.0013s latency).

PORT   STATE    SERVICE
80/tcp filtered http
MAC Address: 00:0C:29:A5:34:FE (VMware)

Nmap done: 1 IP address (1 host up) scanned in 13.16 seconds

## open——正常，closed关闭，filtered——防火墙拦截
[root@openEuler-1 ~]# nmap 172.25.254.202 -p 80 | grep "^80\/tcp" | awk '{print $2}'
open

## 编写脚本
[root@openEuler-1 ~]# vim chk_http.sh
#!/bin/bash
if [ $# -ne 2 ]
then
	echo "Error,Parameter error"
	exit 1
else
	n=`nmap $1 -p $2 | grep "^$2\/tcp" | awk '{print $2}'`
	if [ "$n" == "open" ]
	then
		exit 0
	else
		exit 1
	fi
fi
[root@openEuler-1 ~]# chmod +x chk_http.sh
[root@openEuler-1 ~]# ./chk_http.sh 172.25.254.201 80
[root@openEuler-1 ~]# echo $?
0
## 在172.25.254.201上分别停止nginx和开启防火墙进行测试
[root@openEuler-3 ~]# systemctl stop nginx
[root@openEuler-1 ~]# ./chk_http.sh 172.25.254.201 80
[root@openEuler-1 ~]# echo $?
1
[root@openEuler-3 ~]# systemctl start firewalld
[root@openEuler-1 ~]# ./chk_http.sh 172.25.254.201 80
[root@openEuler-1 ~]# echo $?
1

## 修改keepalived配置文件
[root@openEuler-1 ~]# vim /etc/keepalived/keepalived.conf
 real_server 172.25.254.201 80 {
        weight 1
        MISC_CHECK {
			misc_path "/root/chk_http.sh 172.25.254.201 80"
			misc_timeout 3
		}
    }
 real_server 172.25.254.202 80 {
        weight 1
        MISC_CHECK {
			misc_path "/root/chk_http.sh 172.25.254.202 80"
			misc_timeout 3
		}
    }

Nginx+Keepalived实现nginx集群配置案例

机器	IP	说明
openEuler-1	172.25.254.100	主调度服务器
openEuler-2	172.25.254.200	副调度服务器
openEuler-3	172.25.254.201	web1
openEuler-4	172.25.254.202	web2
Rocky	172.25.254.104	客户端

采用子配置文件的方式配置

##在openEuler-1和openEuler-2两台机器上配置
# yum install nginx -y
## 配置反向代理
# vim /etc/nginx/conf.d/web.conf
upstream websrvs {
	server 172.25.254.201:80 weight=1;
	server 172.25.254.202:80 weight=1;
}
server{
	location / {
		proxy_pass http://websrvs;
		index index.html;
	}
}

## 编写检测nginx存活的shell脚本
# vim /etc/keepalived/check_nginx.sh
	#!/bin/bash
	#代码一定注意空格，逻辑就是：如果nginx进程不存在则启动nginx,如果nginx无法启动则kill掉keepalived所有进程
	A=`ps -C nginx --no-header |wc -l`
	if [ $A -eq 0 ];then
		systemctl start nginx
		sleep 3
		if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
			systemctl stop keepalived
		fi
	fi


## 配置keepalived
# mkdir /etc/keepalived/conf.d
# vim /etc/keepalived/keepalived.conf
......
include /etc/keepalived/conf.d/*.conf

[root@openEuler-1 ~]# vim /etc/keepalived/conf.d/server1.conf
vrrp_script chk_nginx {
	script "/etc/keepalived/check_nginx.sh"
	interval 2
	weight -20
}
vrrp_instance VI_NGINX {
    state MASTER
    interface ens160
    virtual_router_id 110
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    track_script {
		chk_nginx
	}
    virtual_ipaddress {
        172.25.254.10
    }
}
[root@openEuler-2 ~]# vim /etc/keepalived/conf.d/server1.conf
vrrp_script chk_nginx {
	script "/etc/keepalived/check_nginx.sh"
	interval 2
	weight -20
}
vrrp_instance VI_NGINX {
    state BACKUP
    interface ens160
    virtual_router_id 110
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    track_script {
		chk_nginx
	}
    virtual_ipaddress {
        172.25.254.10
    }
}

测试

## 在客户端测试
[root@Rocky ~]# for ((i=0;i<10;i++));do curl 172.25.254.10;done
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .
web1 tset page,172.25.254.201 .
web2 tset page,172.25.254.202 .

## 停止172.25.254.201的nginx服务
[root@openEuler-3 ~]# systemctl stop nginx
[root@Rocky ~]# for ((i=0;i<10;i++));do curl 172.25.254.10;done
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
web2 tset page,172.25.254.202 .
[root@openEuler-3 ~]# systemctl start nginx

## 停止172.25.254.101的keepalived服务
[root@openEuler-1 ~]# systemctl stop keepalived
[root@openEuler-2 ~]# ip a | grep 172.25.254.10		##此时vip漂移到172.25.254.200上
    inet 172.25.254.10/32 scope global ens160
##开启keepalived服务，vip回归
[root@openEuler-1 ~]# systemctl start keepalived
[root@openEuler-1 ~]# ip a | grep 172.25.254.10
    inet 172.25.254.10/32 scope global ens160


## 停止172.25.254.100上的nginx服务，可以发现nginx又自动启动
## 这是因为，当主调度服务器上的nginx异常时，check_nginx.sh脚本会先尝试重启nginx，如果启动失败，则切换到BACKUP
[root@openEuler-1 ~]# systemctl stop nginx
[root@openEuler-1 ~]# systemctl status nginx
● nginx.service - The nginx HTTP and reverse proxy server
     Loaded: loaded (/usr/lib/systemd/system/nginx.service; disabled; vendor preset: disabled)
     Active: active (running) since Wed 2025-04-09 17:25:04 CST; 1s ago
    Process: 11559 ExecStartPre=/usr/bin/rm -f /run/nginx.pid (code=exited, status=0/SUCCESS)
    Process: 11560 ExecStartPre=/usr/sbin/nginx -t (code=exited, status=0/SUCCESS)
    Process: 11562 ExecStart=/usr/sbin/nginx (code=exited, status=0/SUCCESS)
   Main PID: 11564 (nginx)
      Tasks: 2 (limit: 8950)
     Memory: 3.1M
     CGroup: /system.slice/nginx.service
             ├─11564 "nginx: master process /usr/sbin/nginx"
             └─11566 "nginx: worker process"

Apr 09 17:25:04 openEuler-1 systemd[1]: Starting The nginx HTTP and reverse proxy server...
Apr 09 17:25:04 openEuler-1 nginx[11560]: nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
Apr 09 17:25:04 openEuler-1 nginx[11560]: nginx: configuration file /etc/nginx/nginx.conf test is successful
Apr 09 17:25:04 openEuler-1 systemd[1]: Started The nginx HTTP and reverse proxy server.



5.254.10/32 scope global ens160


## 停止172.25.254.100上的nginx服务，可以发现nginx又自动启动
## 这是因为，当主调度服务器上的nginx异常时，check_nginx.sh脚本会先尝试重启nginx，如果启动失败，则切换到BACKUP


[root@openEuler-1 ~]# systemctl stop nginx
[root@openEuler-1 ~]# systemctl status nginx
● nginx.service - The nginx HTTP and reverse proxy server
     Loaded: loaded (/usr/lib/systemd/system/nginx.service; disabled; vendor preset: disabled)
     Active: active (running) since Wed 2025-04-09 17:25:04 CST; 1s ago
    Process: 11559 ExecStartPre=/usr/bin/rm -f /run/nginx.pid (code=exited, status=0/SUCCESS)
    Process: 11560 ExecStartPre=/usr/sbin/nginx -t (code=exited, status=0/SUCCESS)
    Process: 11562 ExecStart=/usr/sbin/nginx (code=exited, status=0/SUCCESS)
   Main PID: 11564 (nginx)
      Tasks: 2 (limit: 8950)
     Memory: 3.1M
     CGroup: /system.slice/nginx.service
             ├─11564 "nginx: master process /usr/sbin/nginx"
             └─11566 "nginx: worker process"

Apr 09 17:25:04 openEuler-1 systemd[1]: Starting The nginx HTTP and reverse proxy server...
Apr 09 17:25:04 openEuler-1 nginx[11560]: nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
Apr 09 17:25:04 openEuler-1 nginx[11560]: nginx: configuration file /etc/nginx/nginx.conf test is successful
Apr 09 17:25:04 openEuler-1 systemd[1]: Started The nginx HTTP and reverse proxy server.
