NR 5G中的N5接口

N5接口的定义:
Reference point between the PCF and an AF or TSN AF.
即N5 PCF和AF之间的参考点。
AF
Application Function 应用功能，指应用层的各种服务，可以是运营商内部的应用如Volte AF(类似4G的Volte As）、也可以是第三方的AF（如视频服务器、游戏服务器），如果是运营商内部的AF，与其他NF在一个可信域内，可以直接与其他NF如PCF交互访问，而第三方的AF则不在可信域内，必须通过NEF访问其他NF。

PCF Policy Control Function

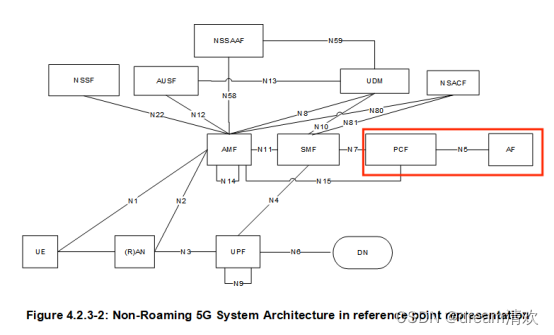

在3GPP TS23.501协议中：

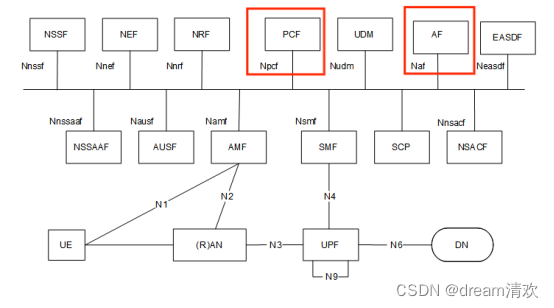

从服务的角度看 PCF AF以Npcf和Naf交互。

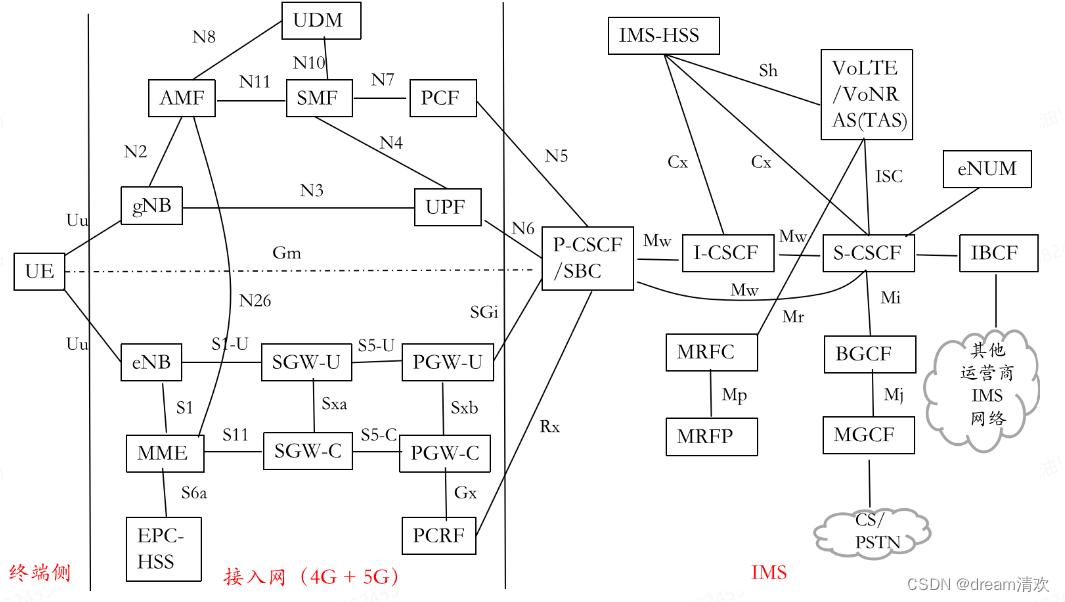

典型的例子：VONR的IMS就是通过N5接口接入5GS，可以认为VONR IMS是一个AF。详细展开来说是VONR的P-CSCF通过N5接口连接PCF，N6口连接UPF。即VONR网络是一个特殊的DN。这也是VONR通话需要配置独立APN的原因。

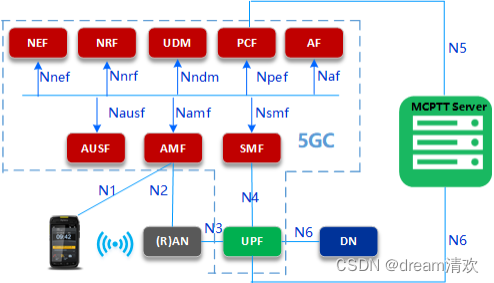

某些专网，比如轨交，需要用到PTT多方通话，此时和IMS类似的MCPTT 进入视野。其结构图和上面类似：通过N5和N6接口计入5GC。

由于N5是 AF和PCF之间的接口，N6是DN和UPF之间的接口。
所以MCPTT Server和IMS中的P-CSCF相当于点对点框架中的AF和DN功能集合于一体。
N5用例说明：
5G专载是在语音呼叫、视频呼叫、多媒体短息等业务过程中创建的，可以在上述相关的业务测试过程中，同步测试N5接口用例：
1、语音业务发起 – N5承载的创建
2、语音业务释放 – N5承载的删除
3、视频业务发起 – N5承载的创建
4、视频业务释放 – N5承载的删除
5、多媒体消息文件上传时 – N5承载的创建
6、多媒体消息文件上传完毕 – N5承载的删除
7、承载创建失败，网管有告警事件
